その4 - ブロック・ボリュームをインスタンスにアタッチする

チュートリアル一覧に戻る : Oracle Cloud Infrastructure チュートリアル

＜その4 - ブロック・ボリュームをインスタンスにアタッチする＞ では、コンソール画面からブロック・ボリューム と呼ばれるストレージを作成し、インスタンスにアタッチをしてストレージ領域を拡張させます。

所要時間 : 約20分

前提条件 :

• その2 - クラウドに仮想ネットワーク(VCN)を作る
• その3 - インスタンスを作成する
  仮想クラウド・ネットワーク(VCN)の中に任意のLinuxインスタンスの作成が完了していること

注意 : チュートリアル内の画面ショットについては Oracle Cloud Infrastructure の現在のコンソール画面と異なっている場合があります

目次：

• 1. ブロック・ボリュームとは?
• 2. ブロック・ボリュームの作成
• 3 ボリュームのインスタンスへのアタッチ
• 4. ボリュームのフォーマットおよびマウント

参考動画： 本チュートリアルの内容をベースとした定期ハンズオンWebinarの録画コンテンツです。操作の流れや解説を動画で確認したい方はご参照ください。

• Oracle Cloud Infrastructure ハンズオン - 4.ブロック・ボリューム

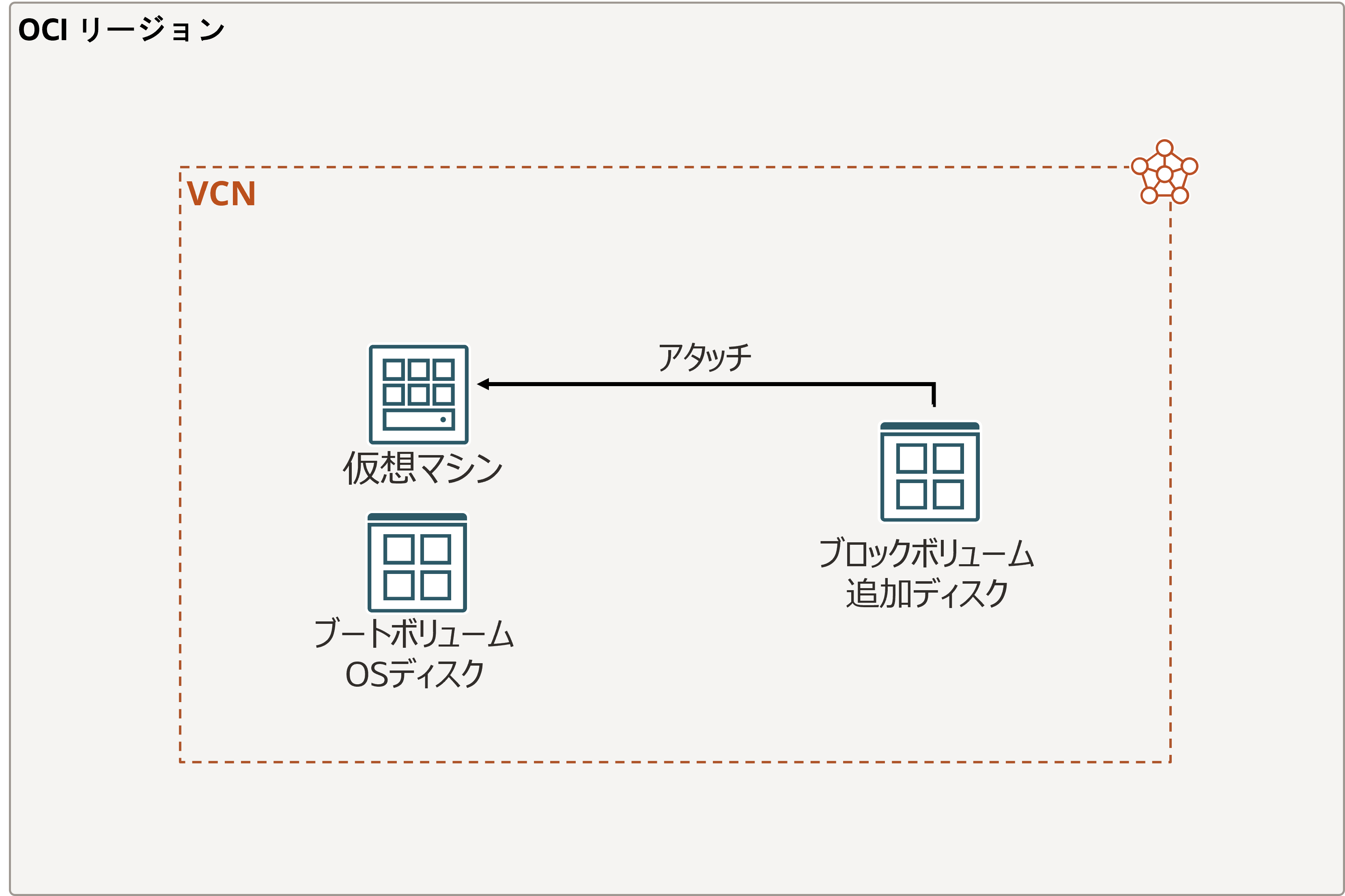

1. ブロック・ボリュームとは

ブロック・ボリュームは、OCI上でデータを保存・格納するブロックストレージサービスです。インスタンスに「アタッチ」するとネットワーク越しにストレージを使うことができます。またインスタンスからデタッチし、新しい別のインスタンスにアタッチすることで、データを失うことなく移行することが可能です。

主な用途：

• インスタンスのストレージ容量拡張
• インスタンス間のデータ移動や一時的な退避
• インスタンス削除後もボリューム単体でデータを保持

ボリュームタイプ：

• ブートボリューム：OSが入った起動用ディスク
• ブロックボリューム：データ保存用の追加ディスク

このチュートリアルでは、ブロック・ボリュームの基本的な使い方をご案内します。 ブロック・ボリュームのバックアップについては応用編のブロック・ボリュームをバックアップする をどうぞ。

2. ブロック・ボリュームの作成

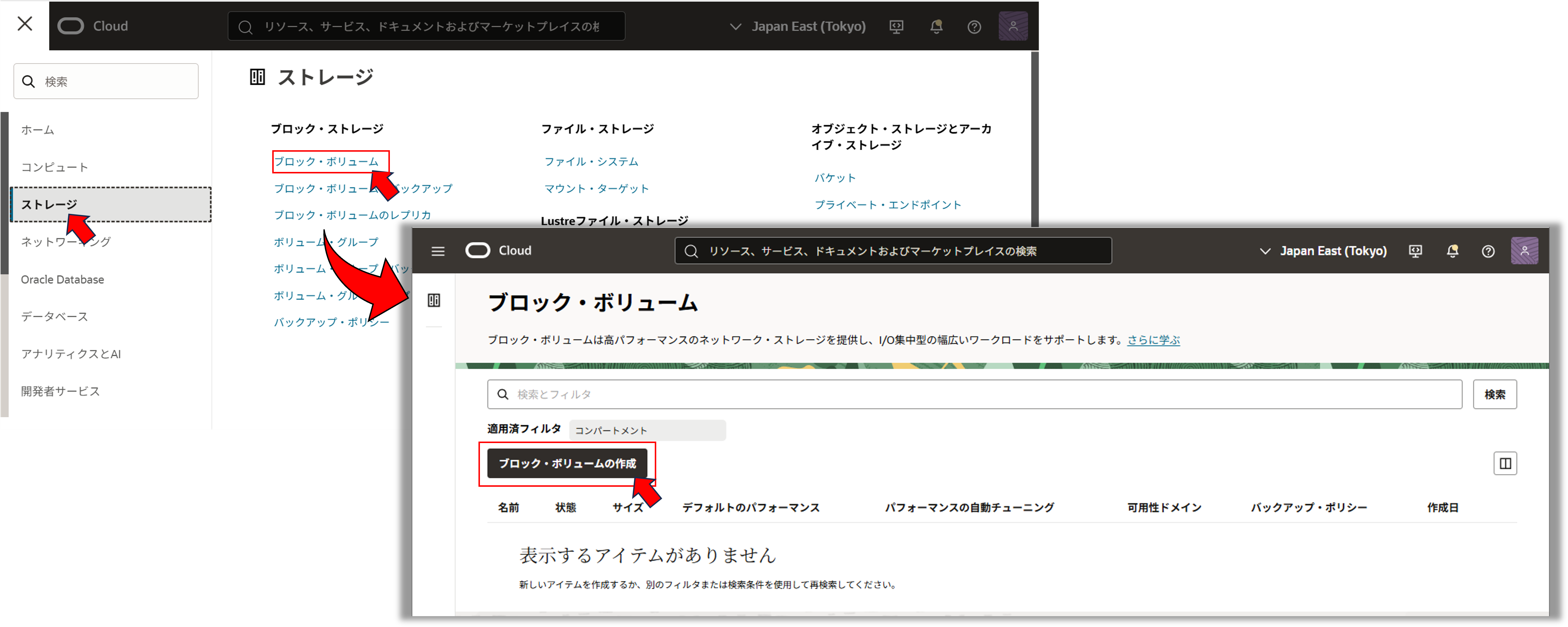

1. コンソールメニューから ストレージ → ブロック・ストレージ → ブロック・ボリューム を選択し、ブロック・ボリュームの作成 ボタンを押します。



2. 立ち上がった ブロック・ボリュームの作成 ウィンドウに以下の項目を入力し、ブロック・ボリュームの作成 ボタンを押します。
   • 名前 - 任意
   • コンパートメントに作成 - デフォルトで現在のコンパートメントが選択されています。もし別のコンパートメントに作成したい場合は選択します。
   • 可用性ドメイン - 第3章でインスタンスを作成したものと同じAD（アベイラビリティ・ドメイン）を選択。

   注意
   ブロック・ボリュームは同じ可用性ドメイン(AD)にあるインスタンスからのみアクセスが可能です。
   別の可用性ドメインや、別のリージョンのインスタンスからアクセスすることはできません。

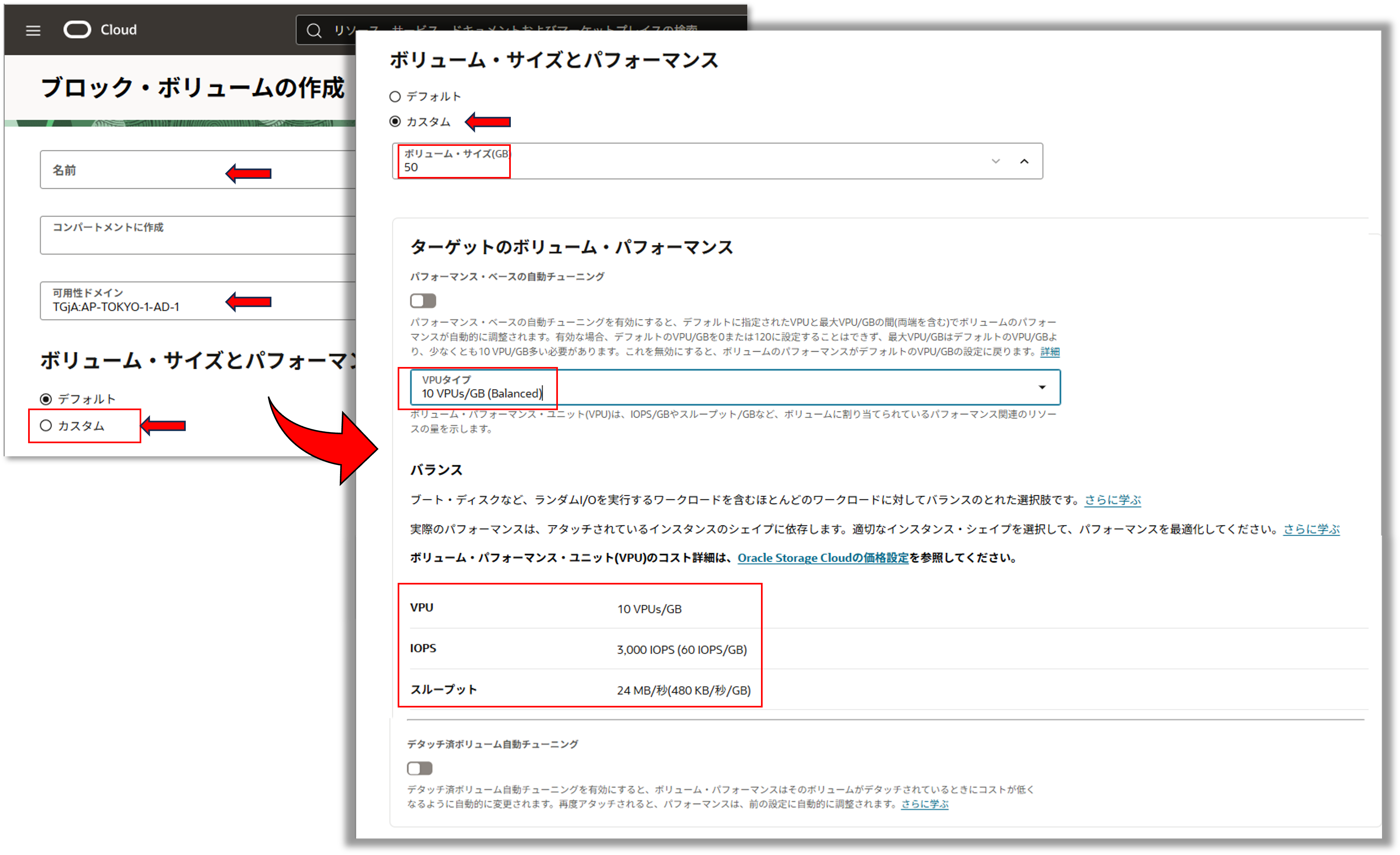

   • ボリューム・サイズとパフォーマンス
     • カスタム を選択
     • サイズ(GB) - 50 を入力
     • パフォーマンス・ベースの自動チューニング - オフのまま
     • VPU - 10 (バランス) を選択
     • デタッチ済ボリューム自動チューニング - オフのまま

   重要
   ストレージのパフォーマンス（IOPSとスループット）はVPUとボリュームサイズで決まります。

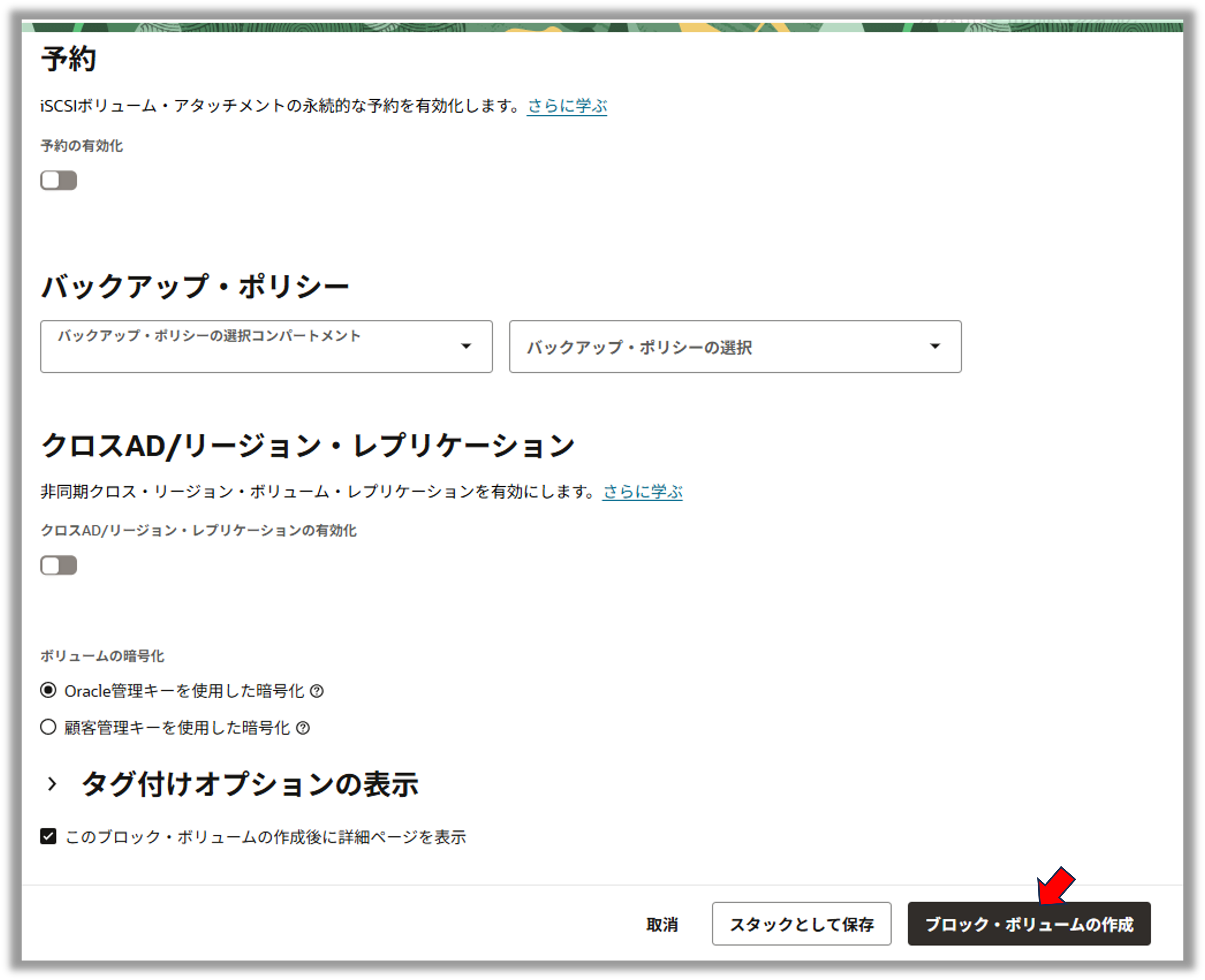

   • その他バックアップなどのオプション
     • 予約 - オフのまま
     • バックアップ・ポリシー - 空欄のまま
     • クロスAD/リージョン・レプリケーション - 空欄のまま
     • ボリュームの暗号化 - Oracle管理キーを使用した暗号化 が選択されていることを確認

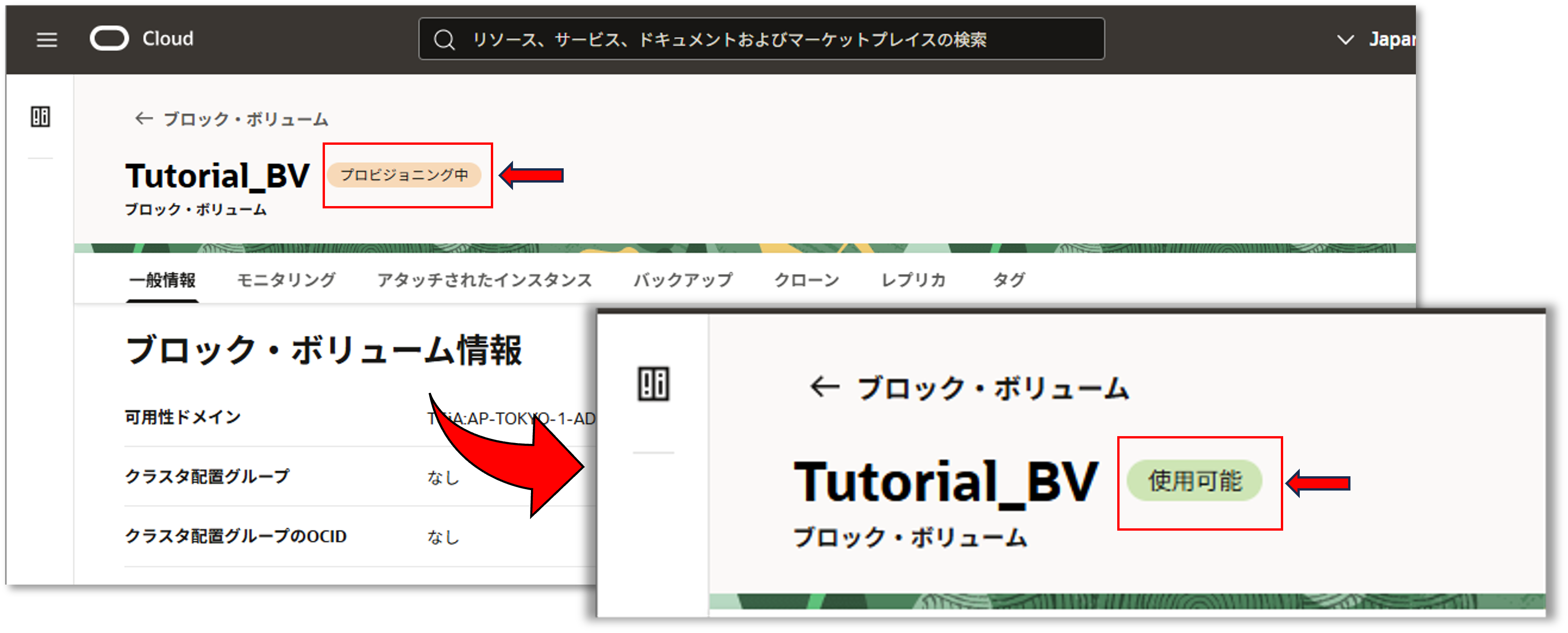

3. ボリュームの作成中は プロビジョニング中 と表示され、ステータスが 使用可能 になるまで待ちます。

3. ボリュームのインスタンスへのアタッチ

第3章で作成した仮想マシンのコンピュート・インスタンスに、先ほど作成したブロック・ボリュームをアタッチします。
コンピュート・インスタンスの画面からもアタッチ操作ができますが、今回はブロック・ボリュームの画面からアタッチしていきましょう。

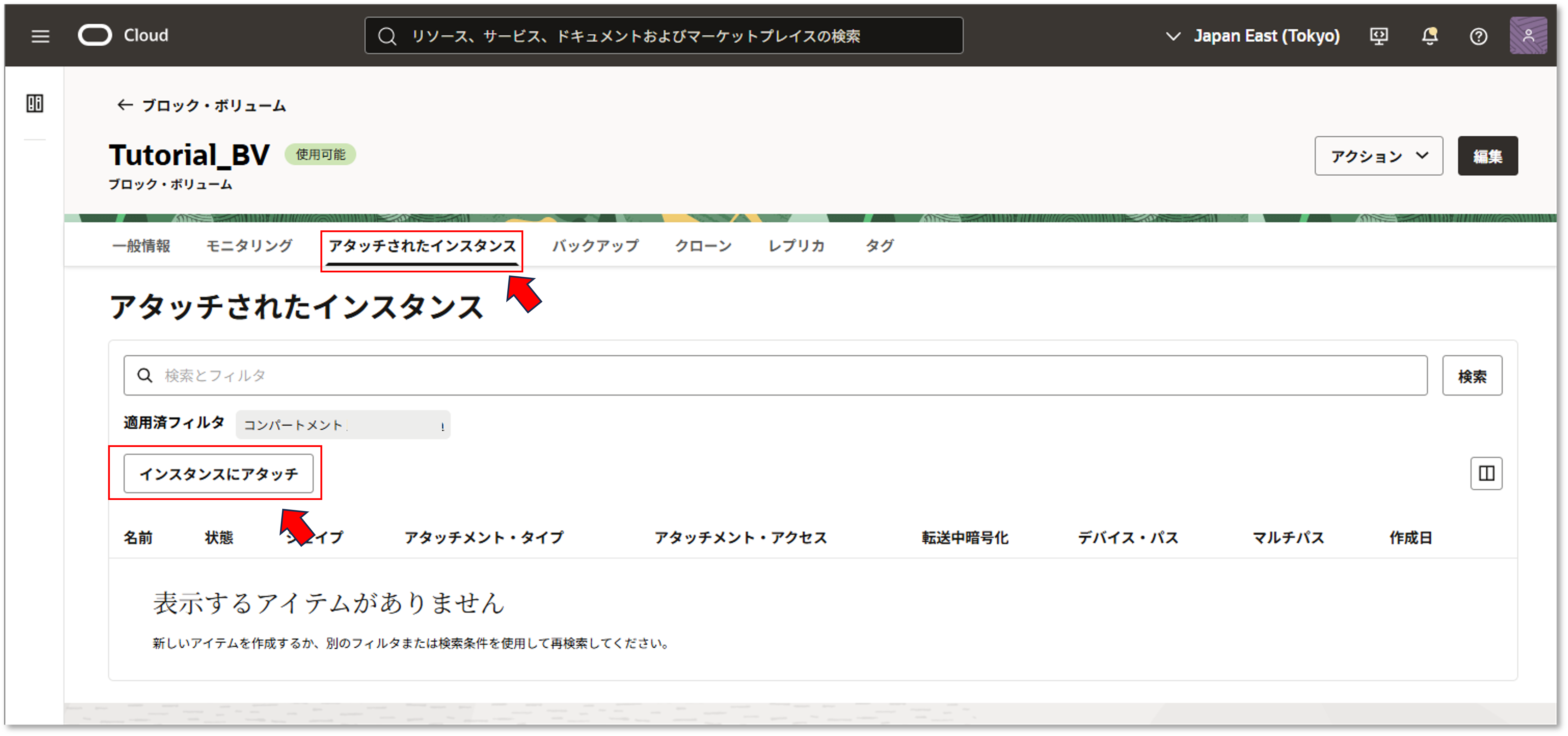

1. 作成したブロックボリュームの詳細画面上部から アタッチされたインスタンス 選択し、インスタンスにアタッチボタンを押します。

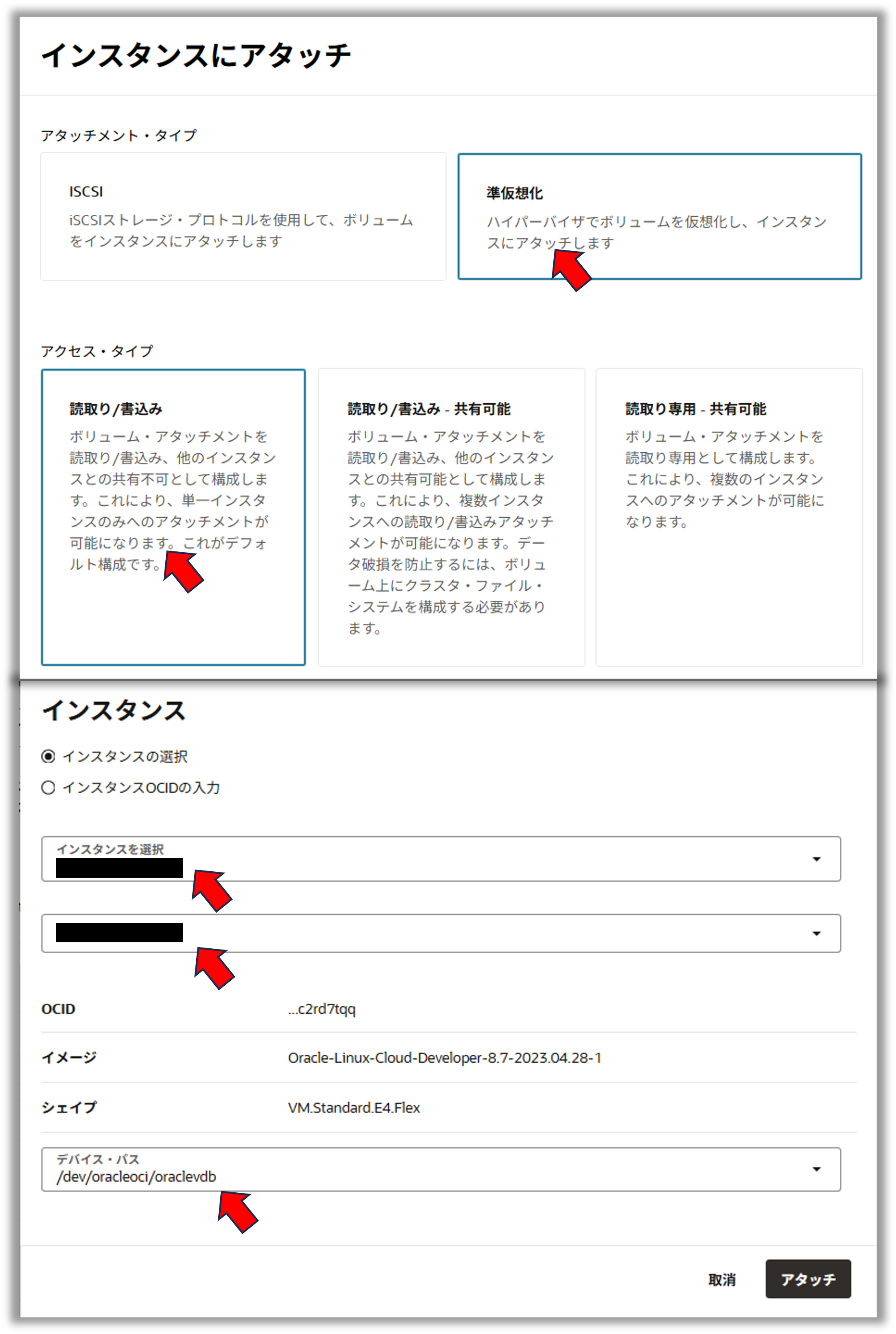

2. インスタンスにブロックボリュームをアタッチする際に必要となる各種設定項目



   • インスタンスにアタッチ
     • アタッチメント・タイプ - 準仮想化 を選択
     • アクセス・タイプ - 読取り/書込み を選択
   • インスタンス
     • インスタンス の選択
     • コンパートメント - インスタンスを作成したコンパートメントを選択
     • 作成したインスタンスの名前が出てくるので選択
     • デバイスパス - 任意

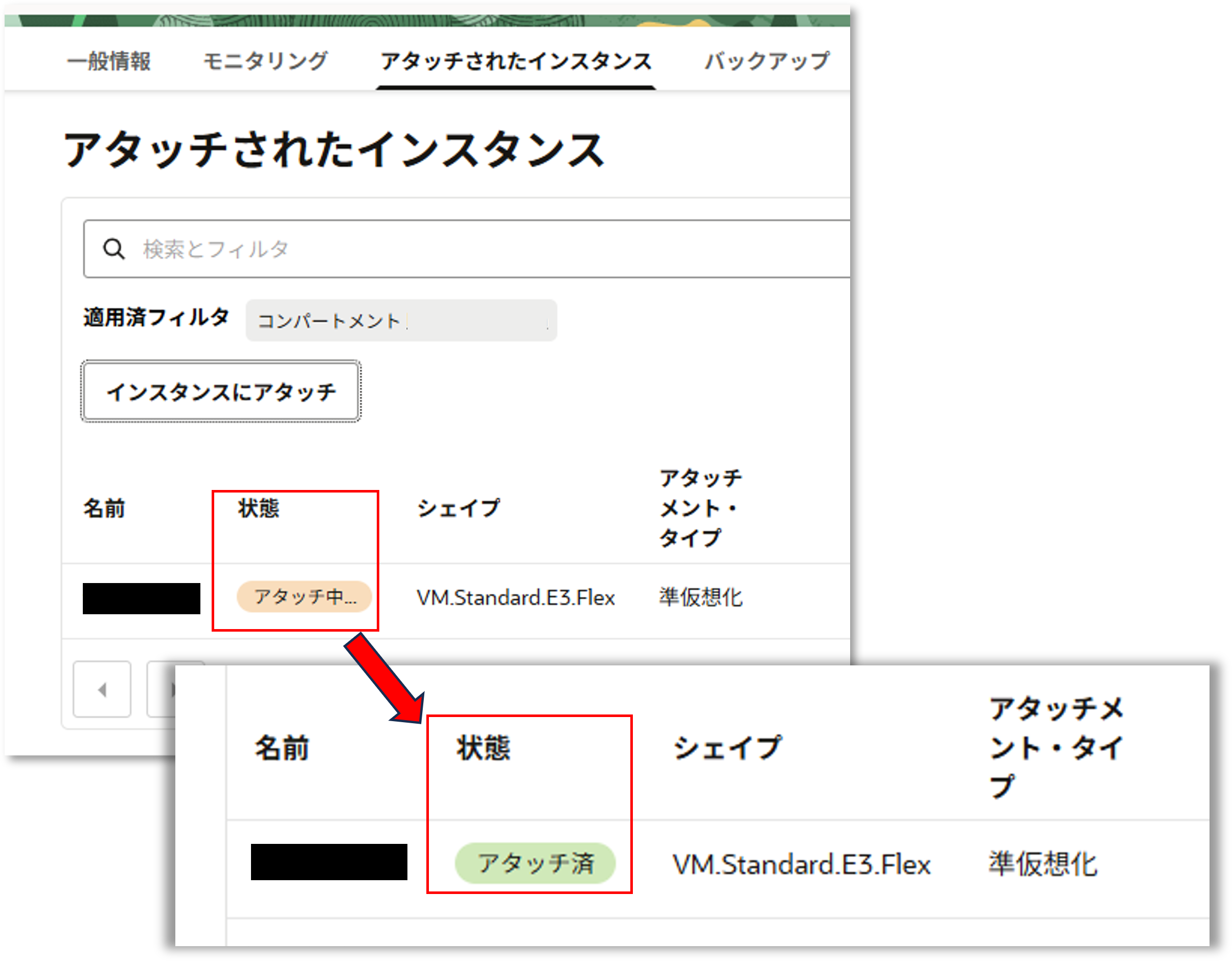

3. アタッチ中は、ステータスが アタッチ中 と表示されアタッチが完了すると、ステータスが アタッチ済 に変わります。

   ---

   アタッチ方法はiSCSIと準仮想化が選べますが、仮想マシン・インスタンスからのアタッチであれば準仮想化のほうが使い勝手がよいので今回は準仮想化を選択していきます。（念のためiSCSIの場合の追加手順も記載してあります。）

   • 準仮想化 - OSからのコマンド操作は不要なので利用は簡単。
   • iSCSI - コンソールでの操作に加え、追加のOSコマンド操作が必要。ベアメタル・インスタンスの場合はiSCSIのみ。

   ---

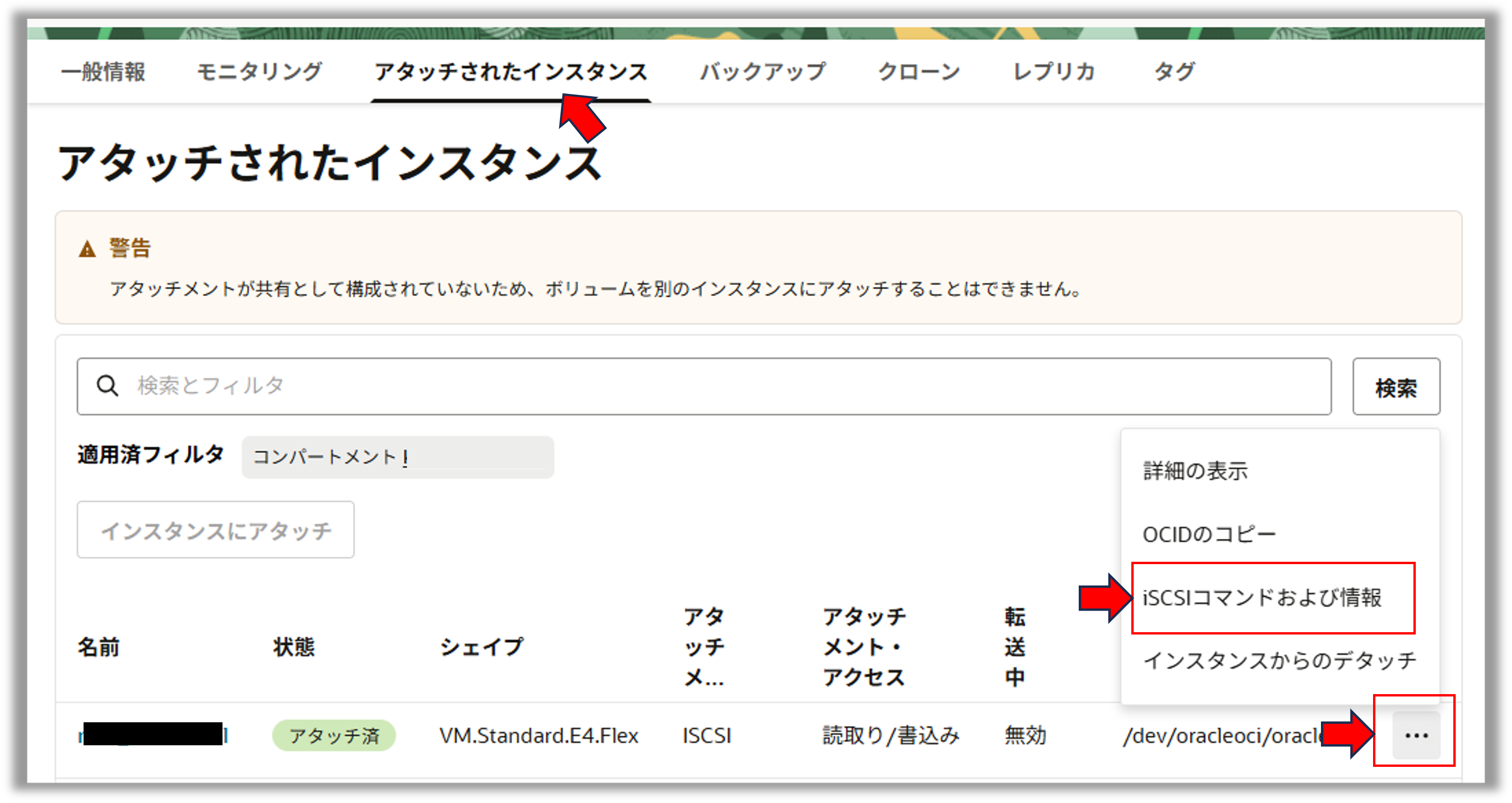

4. （アタッチメント・タイプでiSCSIタイプを選択した場合のみ） ブアタッチされたインスタンス の3点リーダーから iSCSIコマンドおよび情報 を選択します。

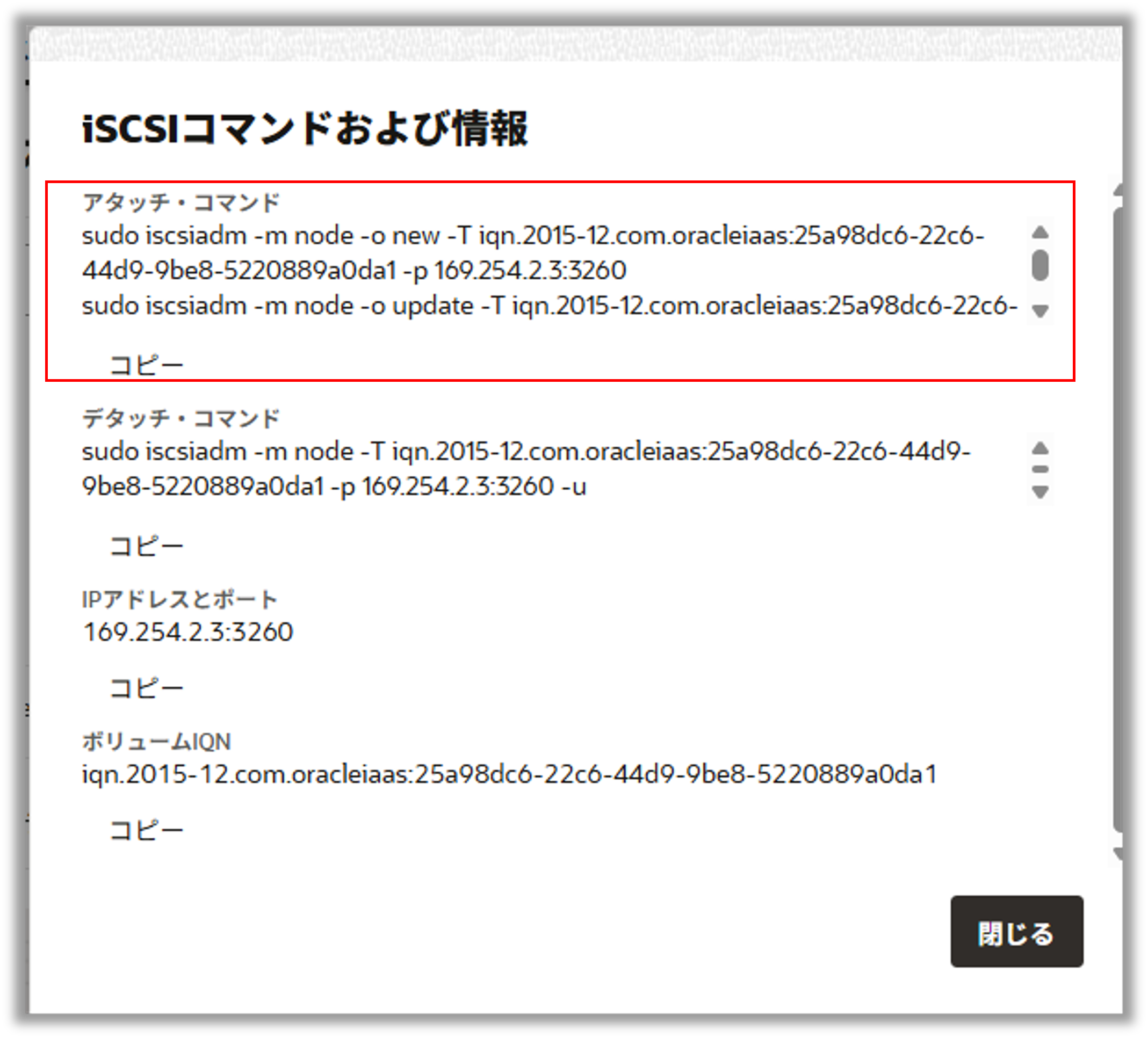

5. （アタッチメント・タイプでiSCSIタイプを選択した場合のみ） 立ち上がった iSCSIコマンドおよび情報 ウィンドウの中に、インスタンスから iSCSI デバイスにアクセスするためのアタッチ・コマンドをコピーします。



6. （アタッチメント・タイプでiSCSIタイプを選択した場合のみ） インスタンスに opcユーザーで sshアクセスし、先ほどコピーしたコマンドをペーストして実行し、実行結果が successful となっていることを確認します。

   [opc@tutorial-ins ~]$ sudo iscsiadm -m node -o new -T iqn.2015-12.com.oracleiaas:25a98dc6-22c6-44d9-9be8-5220889a0da1 -p 169.254.2.3:3260
   New iSCSI node [tcp:[hw=,ip=,net_if=,iscsi_if=default] 169.254.2.3,3260,-1 iqn.2015-12.com.oracleiaas:25a98dc6-22c6-44d9-9be8-5220889a0da1] added
   [opc@tutorial-ins ~]$ sudo iscsiadm -m node -o update -T iqn.2015-12.com.oracleiaas:25a98dc6-22c6-44d9-9be8-5220889a0da1 -n node.startup -v automatic
   [opc@tutorial-ins ~]$ sudo iscsiadm -m node -T iqn.2015-12.com.oracleiaas:25a98dc6-22c6-44d9-9be8-5220889a0da1 -p 169.254.2.3:3260 -l
   Login to [iface: default, target: iqn.2015-12.com.oracleiaas:25a98dc6-22c6-44d9-9be8-5220889a0da1, portal: 169.254.2.3,3260] successful.


   実行した iSCSI コマンドによって、インスタンスを再ブートした後も、iSCSI ボリュームに再度ログインされます。
   コマンドは再起動の度に実行する必要はありません。

7. OSから新しくブロックデバイスが認識されていることを以下のコマンドを実行して確認します。

   lsblk

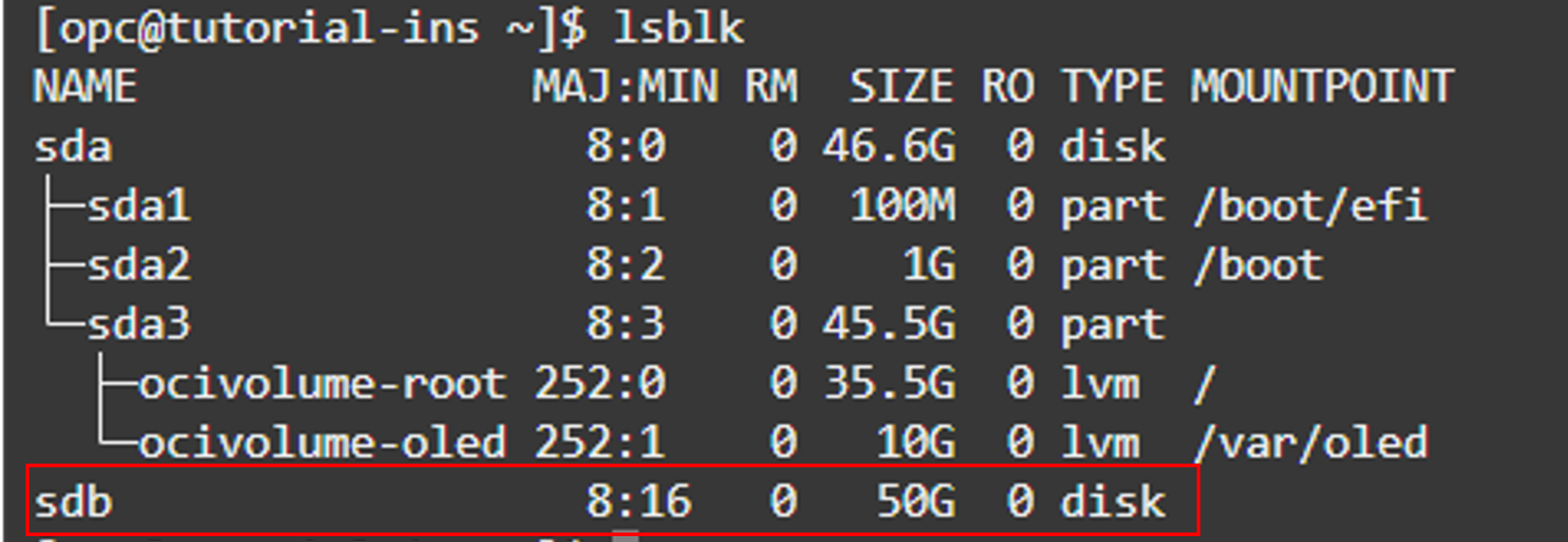

   上記の例では、新しく sdb という50GBのボリュームが認識されています。

4. ボリュームのフォーマットおよびマウント

その後、実際にボリューム上にデータを配置する際には、各OS上で適切なファイルシステムを構築して利用してください。

ここでは、Oracle Linux 7.9 の場合を例にしてサンプルの手順を示します。

1. lsblk コマンドでデバイスの確認を行います。この環境では、/dev/sdbが追加したブロック・ボリュームです。

   $ sudo lsblk
   NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
   sdb      8:16   0   50G  0 disk
   sda      8:0    0 46.6G  0 disk
   ├-sda2   8:2    0    8G  0 part [SWAP]
   ├-sda3   8:3    0 38.4G  0 part /
   └-sda1   8:1    0  200M  0 part /boot/efi
   $


2. parted コマンドで現在のパーティション情報を確認します。/dev/sdaはブート・ボリュームです。Oracle Linux 7.9のイメージではパーティションテーブルはgptで、ファイルシステムはxfsになっています。/dev/sdbにはまだパーティションはありません。

   $ sudo parted -l
   Model: ORACLE BlockVolume (scsi)
   Disk /dev/sda: 50.0GB
   Sector size (logical/physical): 512B/4096B
   Partition Table: gpt
   Disk Flags:

   Number  Start   End     Size    File system     Name                  Flags
    1      1049kB  211MB   210MB   fat16           EFI System Partition  boot
    2      211MB   8801MB  8590MB  linux-swap(v1)
    3      8801MB  50.0GB  41.2GB  xfs


   Error: /dev/sdb: unrecognised disk label
   Model: ORACLE BlockVolume (scsi)
   Disk /dev/sdb: 53.7GB
   Sector size (logical/physical): 512B/4096B
   Partition Table: unknown
   Disk Flags:

   $


3. parted コマンドでパーティションを作成します。

   $ sudo parted -s -a optimal /dev/sdb \
      mklabel gpt \
      mkpart primary 0% 100%


4. 作成できたか確認します。sdb1 としてパーティションが作成されたことがわかります。

   $ sudo parted /dev/sdb print
   Model: ORACLE BlockVolume (scsi)
   Disk /dev/sdb: 53.7GB
   Sector size (logical/physical): 512B/4096B
   Partition Table: gpt
   Disk Flags:

   Number  Start   End     Size    File system  Name     Flags
    1      1049kB  53.7GB  53.7GB               primary

   $ sudo lsblk
   NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
   sdb      8:16   0   50G  0 disk
   └-sdb1   8:17   0   50G  0 part
   sda      8:0    0 46.6G  0 disk
   ├-sda2   8:2    0    8G  0 part [SWAP]
   ├-sda3   8:3    0 38.4G  0 part /
   └-sda1   8:1    0  200M  0 part /boot/efi
   $


5. mkfs.xfs でファイルシステムを作成します。

   $ sudo mkfs.xfs /dev/sdb1
   meta-data=/dev/sdb1              isize=256    agcount=4, agsize=3276672 blks
            =                       sectsz=4096  attr=2, projid32bit=1
            =                       crc=0        finobt=0, sparse=0, rmapbt=0
            =                       reflink=0
   data     =                       bsize=4096   blocks=13106688, imaxpct=25
            =                       sunit=0      swidth=0 blks
   naming   =version 2              bsize=4096   ascii-ci=0, ftype=1
   log      =internal log           bsize=4096   blocks=6399, version=2
            =                       sectsz=4096  sunit=1 blks, lazy-count=1
   realtime =none                   extsz=4096   blocks=0, rtextents=0
   $


6. マウントポイントを作成します。

   $ sudo mkdir /mnt/bv1
   $ sudo chown opc:opc /mnt/bv1


7. lsblk コマンドでsdb1のUUIDを確認します。

   $ lsblk -o +UUID
   NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT UUID
   sdb      8:16   0   50G  0 disk
   └-sdb1   8:17   0   50G  0 part            a773b2a6-e49c-4c90-8d53-d18d8832f61e
   sda      8:0    0 46.6G  0 disk
   ├-sda2   8:2    0    8G  0 part [SWAP]     dbabf4fc-a92c-4317-90a8-16182288fde5
   ├-sda3   8:3    0 38.4G  0 part /          7415dba2-8eff-478e-8c0c-24321f669e0d
   └-sda1   8:1    0  200M  0 part /boot/efi  6669-0EBB
   $


8. /etc/fstab ファイルを編集し、以下の内容を追記します。

   $ sudo vi /etc/fstab


   追記する内容

   UUID=<確認したUUID> /mnt/bv1 xfs defaults,_netdev,nofail 0 2


9. fstabの設定を反映します。

   $ sudo mount -a


10. df コマンドで確認してみます。/mnt/bv1 にマウントされたことが確認できました。

    $ df -h
    Filesystem      Size  Used Avail Use% Mounted on
    devtmpfs        742M     0  742M   0% /dev
    tmpfs           773M     0  773M   0% /dev/shm
    tmpfs           773M  8.7M  764M   2% /run
    tmpfs           773M     0  773M   0% /sys/fs/cgroup
    /dev/sda3        39G  8.9G   30G  23% /
    /dev/sda1       200M  7.4M  193M   4% /boot/efi
    tmpfs           155M     0  155M   0% /run/user/0
    tmpfs           155M     0  155M   0% /run/user/994
    tmpfs           155M     0  155M   0% /run/user/1000
    /dev/sdb1        50G   33M   50G   1% /mnt/bv1
    $
