CFD解析フローのコストパフォーマンを最適化するOpenFOAM実行方法

タグ: #hpc

0. 概要

本パフォーマンス関連Tipsは、 Intel Ice Lake プロセッサを搭載するベアメタルシェイプ BM.Optimized3.36クラスタ・ネットワーク でノード間接続するHPCクラスタで OpenFOAM を実行する際、CFD解析フローのコストパフォーマンスを最適化するための考慮点を解説します。
この際、コストパフォーマンスに影響する以下4項目をこの順に検証し、最終的にマルチノード(本パフォーマンス関連Tipsでは最大8ノードまで検証します。)で OpenFOAM を実行する際のコストパフォーマンスを最大化する実行方法にたどり着くようアプローチします。

  1. ストレージ領域を考慮した最適な実行方法
  2. 最適なノード内並列実行方法
  3. 最適なノード間並列実行方法
  4. コストパフォーマンスを最大にするノード数の検証

本パフォーマンス関連Tipsの性能計測は、 OCI HPCテクニカルTips集OpenFOAMインストール・利用方法 に従って構築された OpenFOAM を使用し、 OCI HPCテクニカルTips集Slurmによるリソース管理・ジョブ管理システム構築方法 に従って構築された Slurm 環境でバッチジョブとして計測します。
また、 NUMA nodes per socket (以降 NPS と呼称)に NPS1NPS2 を指定して実行する計測は、 OCI HPCテクニカルTips集Slurmによるリソース管理・ジョブ管理システム運用Tips3. ヘテロジニアス環境下のパーティションを使った計算/GPUノード割り当て制御 に従って構築した Slurm 環境で行います。

本パフォーマンス関連Tipsで使用する環境を以下に示します。

  • 計算ノード
    • シェイプ: BM.Optimized3.36
    • ノード数: 最大8ノード
    • イメージ: Oracle Linux 9.05ベースのHPC クラスタネットワーキングイメージ (※1)
    • BIOS設定
      • SMT : 無効(※2)
      • NPS1 (以降 NPS1 と呼称します。) / 2 (以降 NPS2 と呼称します。)(※3)
    • ローカルディスク: NVMe SSD 3.84 TBドライブ x 1
  • ノード間接続インターコネクト
    • クラスタ・ネットワーク
    • リンク速度: 100 Gbps
  • OpenFOAM
    • バージョン : v2512
    • 解析対象モデル
      • OpenFOAM HPC Benchmark SuiteHPC_MotorbikeSmall モデル(※4)
      • Mesh stats( HPC_Motorbike Small モデルのデフォルト)
        • points: 26426
        • faces: 65863
        • internal faces: 54137
        • cells: 20000
      • 解析対象タイムステップ: 0 - 500( HPC_Motorbike Small モデルのデフォルト)
  • MPI: OpenMPI 5.0.8(※5)
  • ファイル共有ストレージ
    • 標準 マウント・ターゲットファイル・ストレージ (NFS)
    • クライアント: 計算ノード

※1)OCI HPCテクニカルTips集クラスタネットワーキングイメージの選び方1. クラスタネットワーキングイメージ一覧No.13 です。
※2) OpenFOAM がメモリ帯域幅依存でハイパースレッディングによる効果は期待できないため、 OCI HPCパフォーマンス関連情報パフォーマンスに関連するベアメタルインスタンスのBIOS設定方法 の手順に従い、 SMT を無効化します。
※3) NPS の設定方法は、 OCI HPCパフォーマンス関連情報パフォーマンスに関連するベアメタルインスタンスのBIOS設定方法 を参照してください。
※4)このモデルのケースディレクトリは、メッシュ作成を行う AllmeshS スクリプトとメッシュ分割・ソルバー実行を行う Allrun スクリプトを含み、 AllmeshSAllrunreconstructParMeshreconstructPar の順にCFD解析フローを行いますが、本パフォーマンス関連Tipsでは Allrun 以降の処理にフォーカスします。
※5) OCI HPCテクニカルTips集Slurm環境での利用を前提とするUCX通信フレームワークベースのOpenMPI構築方法 に従って構築された OpenMPI です。

以降の検証結果から、 以下の実行方法で解析対象モデルのCFD解析フローのコストパフォーマンスが最大 になることが判明しています。

  • CFD解析フローのストレージ領域に(NVMe SSDローカルディスクではなく)ファイル共有ストレージを使用する
  • NPS2 で作成した計算ノードを 8 ノード使用する
  • NUMAノード単位のサイクリック分割でノード当たり 36 プロセスを割り当てる
  • UCX_RNDV_THRESHintra:16kb,inter:auto を使用する

この検証結果は、異なる解析対象モデルにはそのまま当てはまらない場合もありますが、本パフォーマンス関連Tipsで採用している検証手法を使用し、自身の解析対象モデル用の検証結果を導き出すことが可能です。

1. ストレージ領域を考慮した最適な実行方法

1-0. 概要

本章は、 OpenFOAM がCFD解析フローの様々なステージでストレージへのアクセスを行うことを踏まえ、これらのストレージアクセスを BM.Optimized3.36 が搭載するIOPSと帯域幅に優れるNVMe SSDローカルディスク(以降 L と呼称します。)とNFSでサービスするファイル共有ストレージ(以降 S と呼称します。)のどちらに対して行うべきか、CFD解析フローのコストパフォーマンスの観点で検証します。

この際、ストレージアクセスを伴うCFD解析フローを以下3ステップに分類し、それぞれのステップに最適なストレージ領域を検証します。

  1. decomposePar による並列計算用メッシュ分割(以降" ステップ 1. “と呼称します。)(※7)
  2. potentialFoamsimpleFoam によるソルバー実行(以降” ステップ 2. “と呼称します。)(※7)
  3. reconstructParMeshreconstructPar による並列計算結果マージ処理(以降” ステップ 3. “と呼称します。)

※7) Allrun スクリプト内から実行されます。

ここで、 ステップ 1.ステップ 3. は非並列実行で ステップ 2. は並列実行となり、1コアしか使用しない非並列実行ステップを L を必要としない S で実行する場合、36コアを搭載する BM.Optimized3.36 複数ノードで構成するHPCクラスタを使用せずに1コアの仮想マシンを使用することで、コストパフォーマンスを向上させることが可能です。

以上より、使用するストレージ領域を考慮した各ステップの実行方法は、以下のように考えることが出来ます。
なお以降の説明は、以下の呼称を使用します。

  • ヘッドノード: 並列計算を実行するHPCクラスタのうちの1計算ノードでバッチジョブスクリプトが実行される
  • その他計算ノード: 並列計算を実行するHPCクラスタのうちのヘッドノードを除く計算ノード
  • VM: S にアクセス可能な1コアの仮想マシン
  1. ステップ 1.
    • L で実行する場合
      1. メッシュ分割前のケースディレクトリ(※8)を S からヘッドノードの L にコピー( T1
      2. ヘッドノードの L 上で decomposePar を実行( T2
    • S で実行する場合
      1. VMの S 上で decomposePar を実行
  2. ステップ 2.
    • L で実行する場合
      • ステップ 1.L で実行する場合
        1. ヘッドノードの L 上のメッシュ分割後のケースディレクトリ(※9)をその他計算ノードの L にコピー(※10)( T3
        2. L 上で potentialFoam を実行( T4
        3. L 上で simpleFoam を実行( T5
      • ステップ 1.S で実行する場合
        1. S 上のメッシュ分割後のケースディレクトリ(※9)を全計算ノードの L にコピー(※11)( T6
        2. L 上で potentialFoam を実行( T4
        3. L 上で simpleFoam を実行( T5
    • S で実行する場合( ステップ 1.S で実行することになります。)
      1. S 上で potentialFoam を実行( T7
      2. S 上で simpleFoam を実行( T8
  3. ステップ 3.
    • L で実行する場合( ステップ 2.L で実行することになります。)
      1. その他計算ノードの L 上のケースディレクトリをヘッドノードの L にコピー(※12)( T9
      2. ヘッドノードの L 上で reconstructParMesh を実行( T10
      3. ヘッドノードの L 上で reconstructPar を実行( T11
      4. ヘッドノードの L 上のマージ処理後の processorxx ディレクトリを除くケースディレクトリ(※13)を S にコピー( T12
    • S で実行する場合
      1. 全計算ノードの L 上のケースディレクトリ(※14)を S にコピー(※15)( T13 )( ステップ 2.S の場合必要ありません。)
      2. VMの S 上で reconstructParMeshreconstructPar を実行

ここで Tx は、その工程の所要時間を表し、以降の解説で引用します。

※8)総ファイル容量が1,793 MB、総ファイル・ディレクトリ数が63です。
※9)288並列の場合、総ファイル容量が3,886 MB、総ファイル・ディレクトリ数が6,688です。
※10)このコピーは、ヘッドノードから起動する pdsh でその他計算ノードからrsyncを並列実行し、所要時間の短縮を行います。
※11)このコピーは、ヘッドノードから起動する pdsh で全計算ノードからrsyncを並列実行し、所要時間の短縮を行います。
※12)このコピーは、ヘッドノードから起動する pdsh でその他計算ノードからrsyncを並列実行し、コピー対象を自身の計算結果を格納する processorxx ディレクトリのみに限定することで、所要時間の短縮を行います。
※13) writeInterval 値が 10 の場合、総ファイル容量が71,309 MB、総ファイル・ディレクトリ数が666です。
※14)288並列で writeInterval 値が 10 の場合、コピー後の S 上のケースディレクトリの総ファイル容量が94,328 MB、総ファイル・ディレクトリ数が179,776です。
※15)このコピーは、ヘッドノードから起動する pdsh で全計算ノードからrsyncを並列実行し、コピー対象を自身の計算結果を格納する processorxx ディレクトリのみに限定することで、所要時間の短縮を行います。

なお本章の検証は、以下の条件のもとに実施します。

  • VMで実行する decomposeParreconstructParMeshreconstructPar のコストは、HPCクラスタのコストと比較して十分小さいため、これを無視します。
  • ケースディレクトリの総容量・総ファイル数、メッシュ分割・マージ処理の所要時間、及びソルバー実行の所要時間に影響する並列数と計算結果の出力頻度(ケースディレクトリの system/controlDict ファイルの writeInterval 値です。)は、以下を使用します。
    • 並列数:144並列 / 288並列( BM.Optimized3.36 の 4 / 8 ノード相当です。)
    • 計算結果の出力頻度: 1,000 (デフォルト)/ 100 / 10

以降の検証結果から、 ストレージ領域に関する実行方法は以下がコストパフォーマンス最大 であることが判明しています。

  • ステップ 1. をVMの S 上で実行
  • ステップ 2. をHPCクラスタの S 上で実行
  • ステップ 3. をVMの S 上で実行

またこの S を使用することによる L に対する優位性は、より性能の高い S を使用することで更に向上させることが可能です。
ここで、HPCクラスタ向け S の性能向上を検討する場合、 OCI HPCテクニカルTips集HPC/GPUクラスタ向けファイル共有ストレージの最適な構築手法 が参考になります。
なお、本パフォーマンス関連Tipsで使用している S は、このドキュメント中最も性能の低い 標準FSS です。

本章の検証は、 OCI HPCテクニカルTips集アプリケーション実行時のNVMe SSDローカルディスク活用方法 の方針に基づいています。

1-1. ステップ 1. の検証

ステップ 1.LS のどちらを使用するかは、 ステップ 2.S で行う場合は S を採用し、 ステップ 2.L で行う場合は以下で計測する所要時間の短い方を採用する、という方針で判断します。

  • ステップ 1.L の場合の所要時間: T1 + T2 + T3
  • ステップ 1.S の場合の所要時間: T6

以上の判断を行うため、各 Tx を計測した結果が以下です。
これらの値は、5回計測を実施しその最大値と最小値を除く3回の算術平均をその結果としています。

所要時間 144並列 288並列
T1 12.9 秒
T2 120.1 秒 131.9 秒
T3 8.3 秒 8.6 秒
T1 + T2 + T3
ステップ 1.L の場合の所要時間)
133.0 秒 144.8 秒
T6
ステップ 1.S の場合の所要時間)
33.8 秒 43.8 秒

これより、 ステップ 2.L で行う場合について、以下のことがわかります。

  • メッシュ分割前後でケースディレクトリの総ファイル容量と総ファイル・ディレクトリ数が増加するためケースディレクトリのコピーに要する時間は増加する( T1 < T6
  • L 上で行うメッシュ分割の所要時間( T2 + T3 )がメッシュ分割前後のケースディレクトリコピー時間の差( T6 - T1 )を大幅に上回る

以上より、 ステップ 2.L で行う場合144並列と288並列のいずれも ステップ 1.S の場合の所要時間が L の場合の所要時間を下回り、 ステップ 2.S で行う場合を含めて、 ステップ 1.S を使用する方法が有利と判断できます。

1-2. ステップ 2. ・ステップ 3. の検証

ステップ 2.ステップ 3. は、 LS のどちらを使用するかの判断がお互いに影響しあうため、これらの2ステップを一体で考えて以下の3パターンで計測する所要時間の中で最も短いものを採用する、という方針で判断します。
なおここでは、 1-1. ステップ 1. の検証 の結果を踏まえて ステップ 1.S を使用する前提です。

  • ステップ 2.ステップ 3. が何れも L の場合の所要時間: T6 + T4 + T5 + T9 + T10 + T11 + T12
  • ステップ 2.Lステップ 3.S の場合の所要時間: T6 + T4 + T5 + T13
  • ステップ 2.ステップ 3. が何れも S の場合の所要時間: T7 + T8

以上の判断を行うため、 writeInterval と並列数を変化させたときの各 Tx を計測した結果が以下です。
これらの値は、5回計測を実施しその最大値と最小値を除く3回の算術平均をその結果としています。

[ writeInterval = 1,000]

所要時間 144並列 288並列
T4 6.5 秒 4.7 秒
T5 229.5 秒 107.3 秒
T6 40.7 秒 54.6 秒
T7 9.6 秒 8.3 秒
T8 230.4 秒 108.0 秒
T9 1.8 秒 1.3 秒
T10 81.3 秒 82.8 秒
T11 0.1 秒 0.2 秒
T12 7.1 秒 7.2 秒
T13 25.9 秒 23.2 秒
T6 + T4 + T5 + T9 + T10 + T11 + T12
ステップ 2.ステップ 3. が何れも L の場合の所要時間)
367.1 秒 258.1 秒
T6 + T4 + T5 + T13
ステップ 2.Lステップ 3.S の場合の所要時間)
302.7 秒 189.8 秒
T7 + T8
ステップ 2.ステップ 3. が何れも S の場合の所要時間)
240.0 秒 116.3 秒

[ writeInterval = 100]

所要時間 144並列 288並列
T4 6.6 秒 4.7 秒
T5 231.8 秒 110.6 秒
T6 40.7 秒 54.6 秒
T7 9.6 秒 8.2 秒
T8 237.7 秒 118.5 秒
T9 5.6 秒 3.5 秒
T10 81.3 秒 82.3 秒
T11 341.4 秒 351.9 秒
T12 32.8 秒 31.3 秒
T13 81.3 秒 63.9 秒
T6 + T4 + T5 + T9 + T10 + T11 + T12
ステップ 2.ステップ 3. が何れも L の場合の所要時間)
740.2 秒 638.8 秒
T6 + T4 + T5 + T13
ステップ 2.Lステップ 3.S の場合の所要時間)
360.5 秒 233.7 秒
T7 + T8
ステップ 2.ステップ 3. が何れも S の場合の所要時間)
247.3 秒 126.8 秒

[ writeInterval = 10]

所要時間 144並列 288並列
T4 6.5 秒 4.8 秒
T5 247.8 秒 117.9 秒
T6 40.7 秒 54.6 秒
T7 9.7 秒 8.3 秒
T8 318.1 秒 205.4 秒
T9 38.7 秒 21.9 秒
T10 83.6 秒 85.0 秒
T11 2,925.2 秒 3,003.2 秒
T12 257.3 秒 255.3 秒
T13 581.0 秒 410.5 秒
T6 + T4 + T5 + T9 + T10 + T11 + T12
ステップ 2.ステップ 3. が何れも L の場合の所要時間)
3,599.8 秒 3,542.7 秒
T6 + T4 + T5 + T13
ステップ 2.Lステップ 3.S の場合の所要時間)
876.1 秒 587.8 秒
T7 + T8
ステップ 2.ステップ 3. が何れも S の場合の所要時間)
322.7 秒 213.7 秒

これより、以下のことがわかります。

  • T11writeInterval に比例して増大するためこの非並列処理をHPCクラスタで実行するのは非現実的
  • ステップ 2.S に対する L の優位性は並列数とwriteInterval の増加に伴い増大する
  • 計算結果を L から S にコピーする時間が ステップ 2.S に対する L の優位性を大きく上回る
  • 各所要時間は以下の順に増大する
    1. ステップ 2.ステップ 3. が何れも S の場合
    2. ステップ 2.Lステップ 3.S の場合
    3. ステップ 2.ステップ 3. が何れも L の場合
  • 以上の考察は並列数と writeInterval が何れの組み合わせに於いても当てはまる

以上より、3パターンの中で ステップ 2.ステップ 3. が何れも S の場合が最も有利と判断できます。

2. 最適なノード内並列実行方法

2-0. 概要

本章は、 OpenFOAM をノード内並列で実行する際、プロセッサ演算処理あたり利用可能なメモリ帯域や並列実行時に使用する OpenMPI のノード内通信性能がその性能に影響を与えることを念頭に、単一ノードで最大性能を引き出す実行時パラメータの組み合わせを探ります。

ここでは、メモリ帯域に影響する以下パラメータと、

  • プロセス数 : 8 / 16 / 32 / 36
  • NPSNPS1 / NPS2
  • プロセス分割方法 : ブロック分割 / サイクリック分割(※16)

OCI HPCパフォーマンス関連情報OpenMPIのMPI集合通信チューニング方法(BM.Optimized3.36編)1. 1ノード の結果からノード内の OpenMPI 通信性能に影響することがわかっている以下パラメータを検証します。

  • UCX_RNDV_THRESHauto / 16kb / 128kb (※17)
  • coll_hcoll_enable0 / 1 (※18)
  • coll_ucc_enable0 / 1 (※19)

※16)NUMAノードに対するMPIプロセスの分割方法で、詳細は OCI HPCパフォーマンス関連情報パフォーマンスを考慮したプロセス・スレッドのコア割当て指定方法(BM.Optimized3.36編) を参照してください。
※17)詳細は OCI HPCパフォーマンス関連情報OpenMPIのMPI通信性能に影響するパラメータとその関連Tips3-6. UCX_RNDV_THRESH を参照してください。
※18)詳細は OCI HPCパフォーマンス関連情報OpenMPIのMPI通信性能に影響するパラメータとその関連Tips3-1. coll_hcoll_enable を参照してください。
※19)詳細は OCI HPCパフォーマンス関連情報OpenMPIのMPI通信性能に影響するパラメータとその関連Tips3-9. coll_ucc_enable を参照してください。

ここで、テスト回数を減らす目的で以下2回に分けてテストを実施し、実行時パラメータの最適な組み合わせを探索します。

  • Test intra1
    • プロセス数の4パターンを検証してこの最適値を決定
    • NPSNPS1 に固定
    • プロセス分割方法はブロック分割に固定
    • UCX_RNDV_THRESHauto に固定(デフォルト)
    • coll_hcoll_enable1 に固定(デフォルト)
    • coll_ucc_enable0 に固定(デフォルト)
  • Test intra2
    • 以下を組み合わせた20パターンを検証してこれらの最適値を決定
      • NPS / プロセス分割方法を組合せた4パターン
      • UCX_RNDV_THRESHcoll_hcoll_enablecoll_ucc_enable の以下組み合わせ5パターン
        • UCX_RNDV_THRESH = autocoll_hcoll_enable = 1coll_ucc_enable = 0(全てデフォルト)
        • UCX_RNDV_THRESH = 16kbcoll_hcoll_enable = 1coll_ucc_enable = 0
        • UCX_RNDV_THRESH = 16kbcoll_hcoll_enable = 0coll_ucc_enable = 1
        • UCX_RNDV_THRESH = 128kbcoll_hcoll_enable = 1coll_ucc_enable = 0
        • UCX_RNDV_THRESH = 128kbcoll_hcoll_enable = 0coll_ucc_enable = 1
    • プロセス数は Test intra1 で決定した最適値を使用

ここでこれら2回のテストは、ストレージ領域へのアクセスによる影響を極力排除して実行時パラメータの効果にフォーカスするため、以下の条件で実施します。

  • ステップ 1.ステップ 2.ステップ 3. のストレージ領域にそれぞれ SLS を使用
  • writeInterval 値に1,000を使用(タイムステップ時点の結果をストレージ領域に出力しません。)
  • 評価項目は potentialFoamsimpleFoam の所要時間( T4T5 です。)

次に、以上2回のテストで見出した最適な実行時パラメータの組み合わせと 1. ストレージ領域を考慮した最適な実行方法 の結果から得られた最適なストレージの利用形態を考慮し、以下の条件でテストを実施して最適な実行条件を最終確認します。

  • Test intra3
    • プロセス数は Test intra1 で決定した最適値を使用
    • 以下実行時パラメータは Test intra2 で決定した最適値を使用
      • NPS
      • プロセス分割方法
      • UCX_RNDV_THRESH
      • coll_hcoll_enable
      • coll_ucc_enable
    • ステップ 1.ステップ 2.ステップ 3. のストレージ領域にそれぞれ SSS を使用
    • writeInterval 値に1,000を使用(タイムステップ時点の結果をストレージ領域に出力しません。)

以降の検証結果から、 ノード内並列の実行方法は以下の実行時パラメータがコストパフォーマンス最大 であることが判明しています。

  • プロセス数 : 36
  • NPSNPS2
  • プロセス分割方法 : サイクリック分割
  • UCX_RNDV_THRESH16kb
  • coll_hcoll_enable1
  • coll_ucc_enable0

2-1. Test intra1

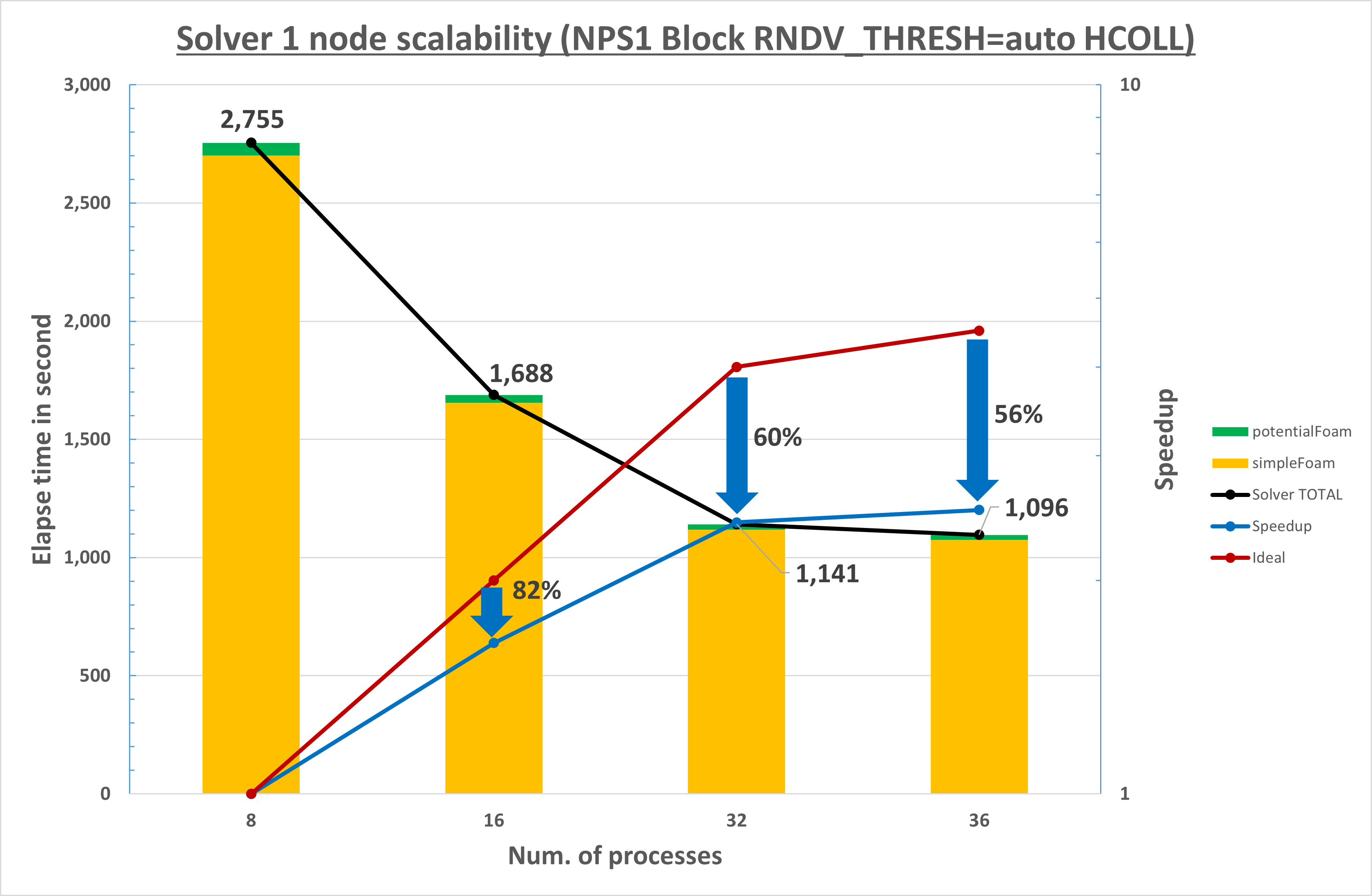

以下のグラフは、プロセス数を増やした時の potentialFoamsimpleFoam の所要時間と並列化効率の変化を示しています。

Test intra1

以上より、プロセス数 36 が最も性能が良いことがわかりますが、次点のプロセス数 32 との差が小さいため、 Test intra2 ではプロセス数 32 とプロセス数 36 を使用して検証を進めます。

2-2. Test intra2

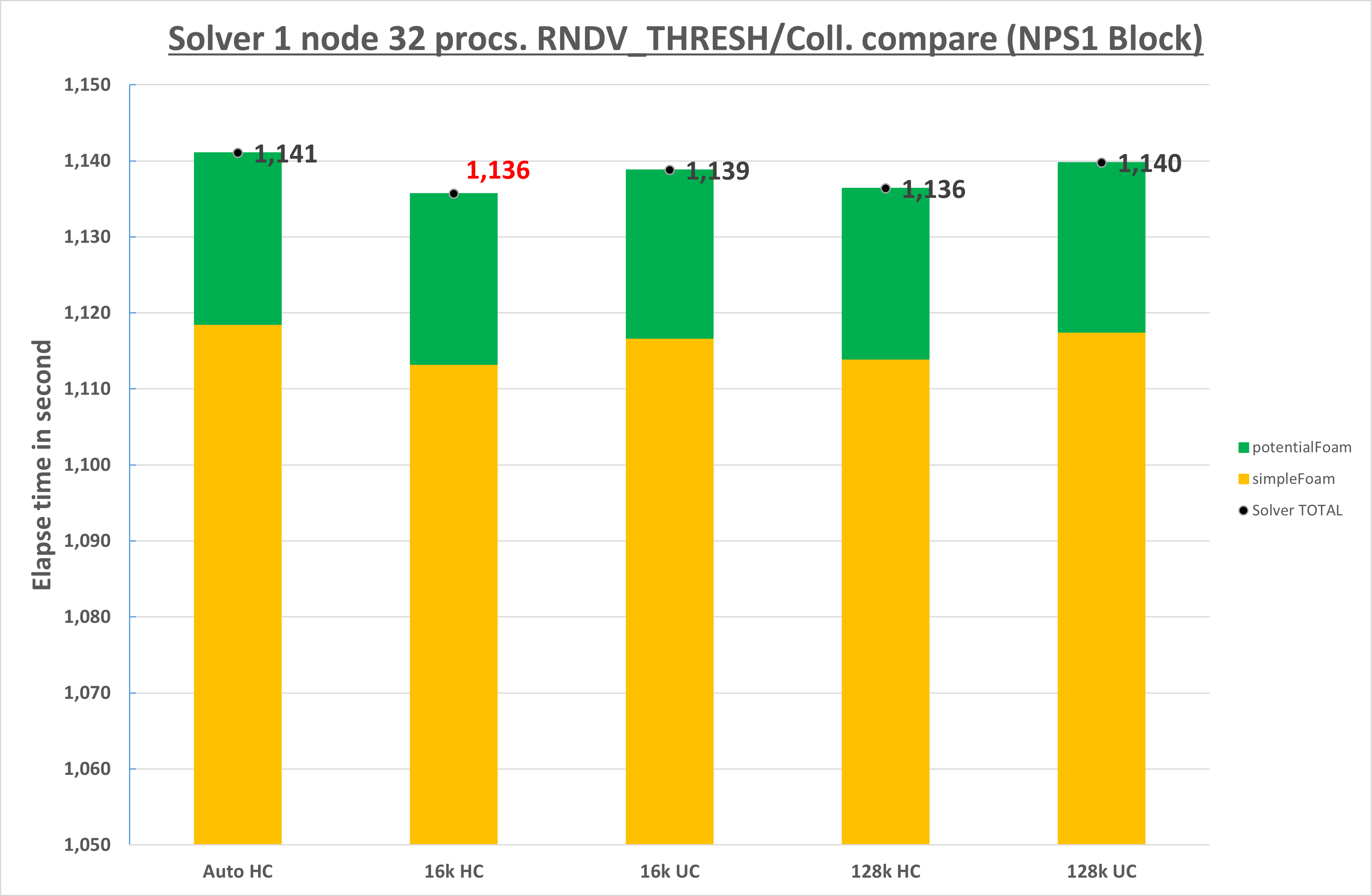

以下8枚のグラフは、 UCX_RNDV_THRESHcoll_hcoll_enablecoll_ucc_enable の各組合せによる potentialFoamsimpleFoam の所要時間をプロセス数と NPS とプロセス分割方法毎に比較したものです。

Test intra2 32 processes NPS1 block

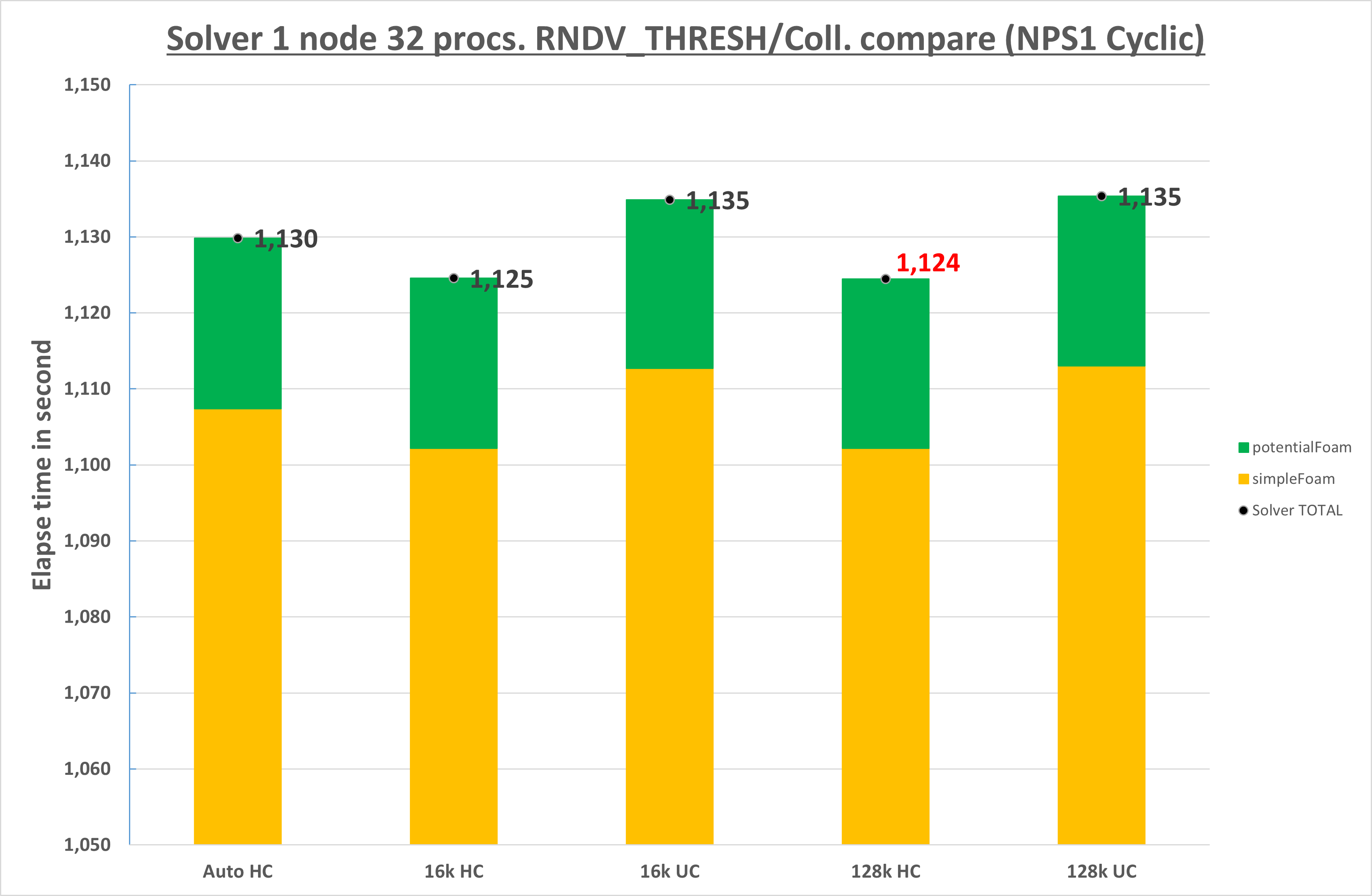

Test intra2 32 processes NPS1 cyclic

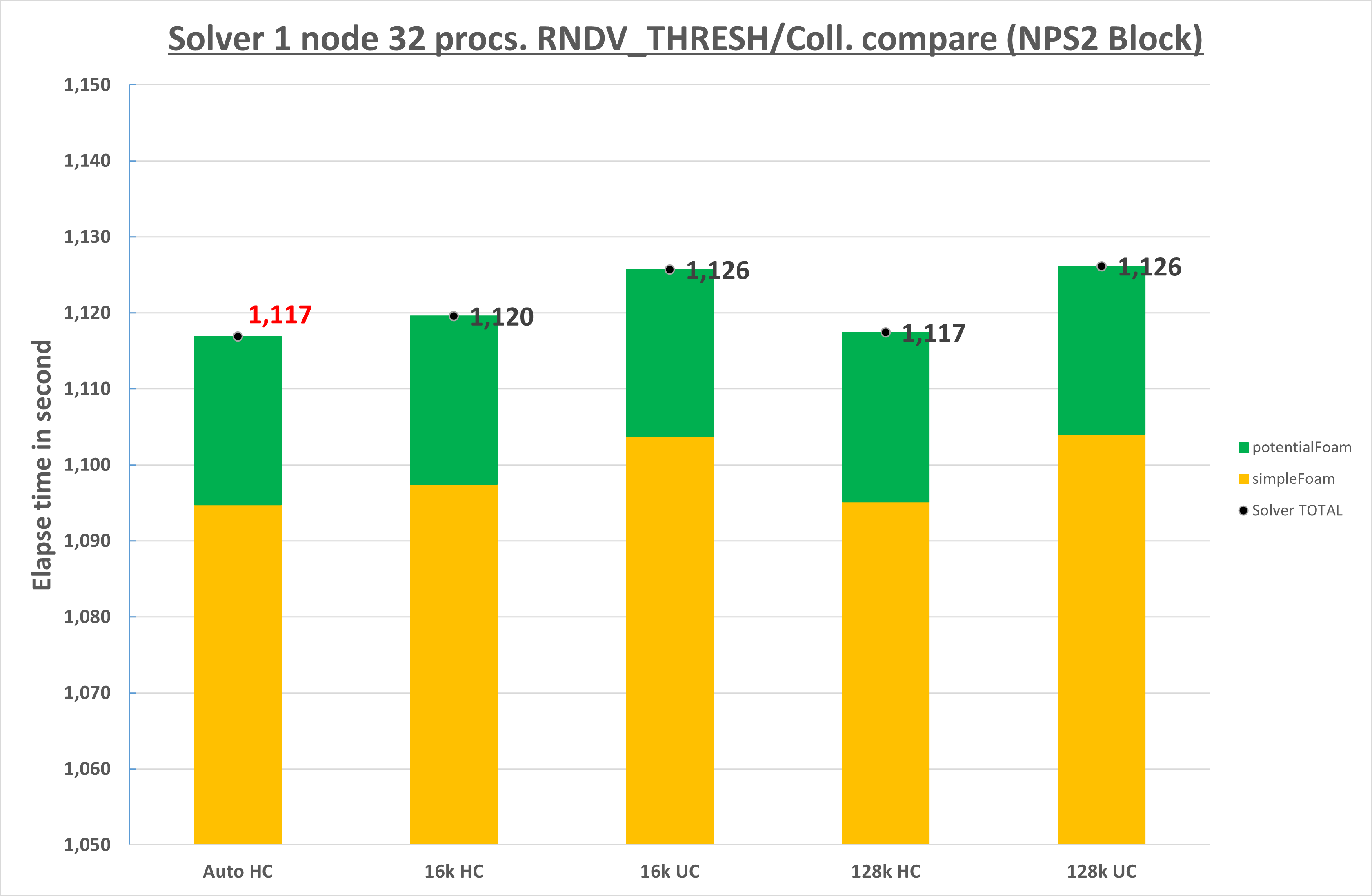

Test intra2 32 processes NPS2 block

Test intra2 32 processes NPS2 cyclic

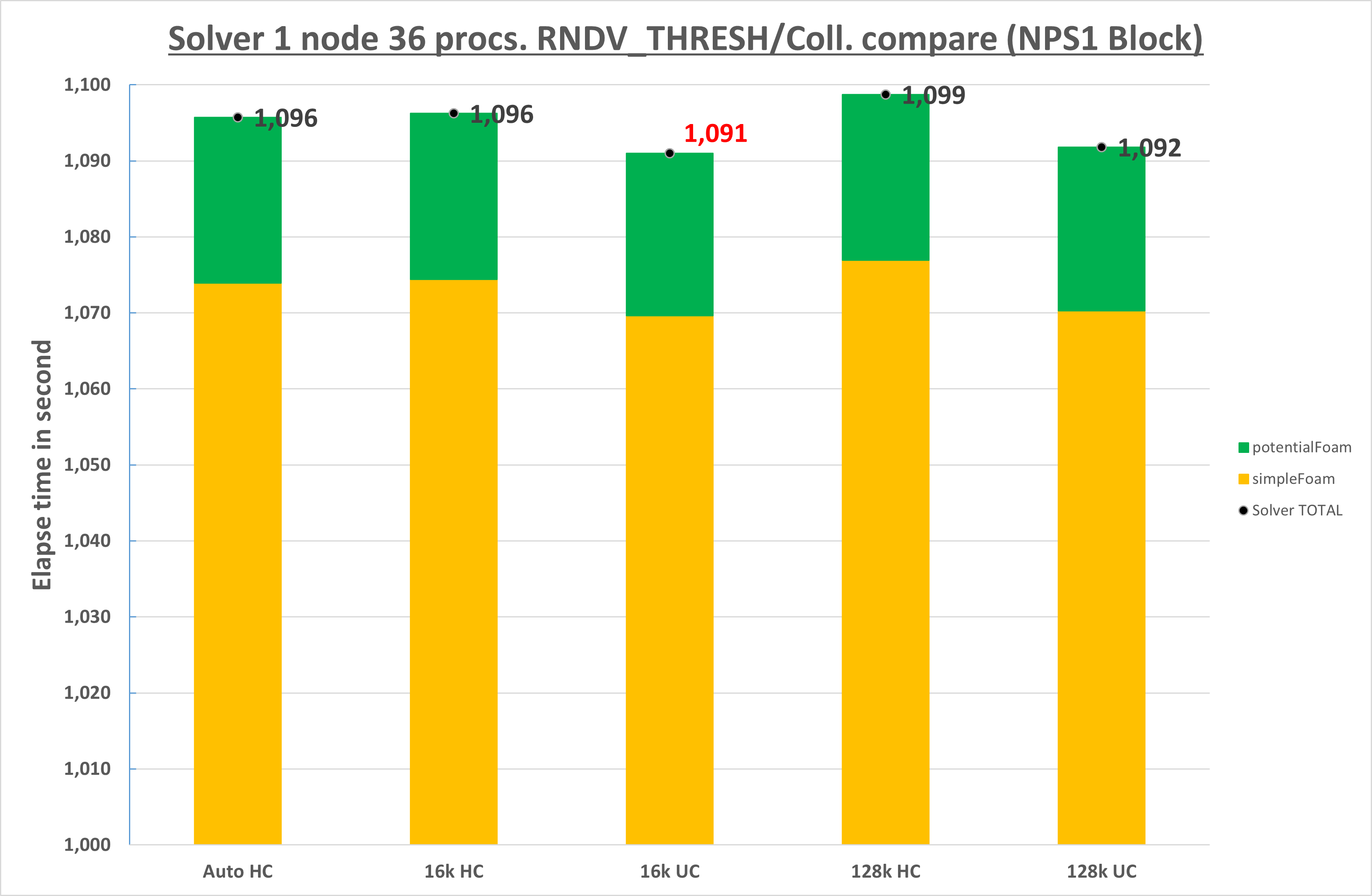

Test intra2 36 processes NPS1 block

Test intra2 36 processes NPS1 cyclic

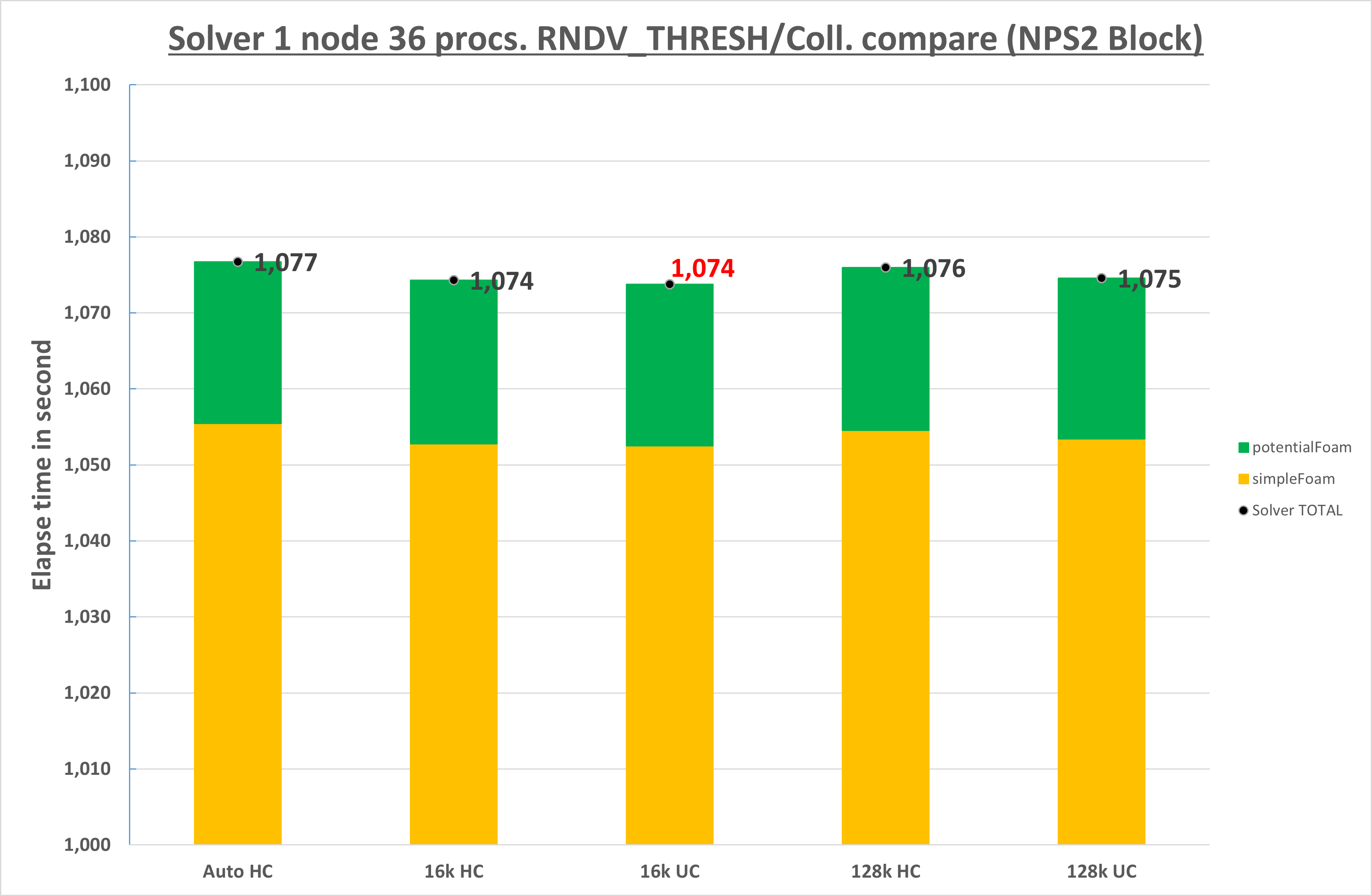

Test intra2 36 processes NPS2 block

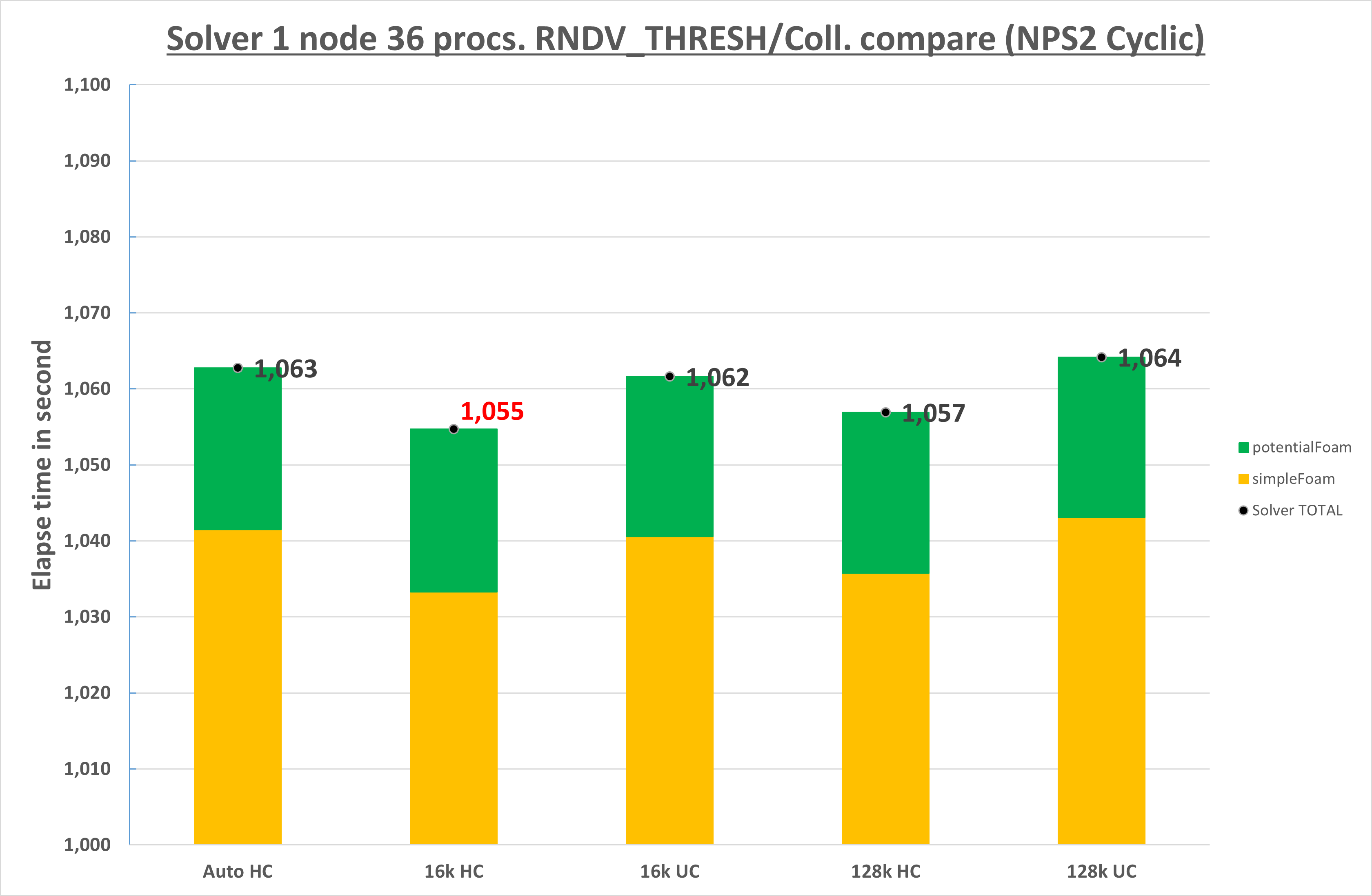

Test intra2 36 processes NPS2 cyclic

これより、プロセス数・ NPS ・プロセス分割方法の各組み合わせに於いて、以下の実行時パラメータの組み合わせが最も性能が良いことがわかります。

プロセス数 NPS プロセス分割方法 RNDV_THRESH coll_hcoll_enable coll_ucc_enable
32 NPS1 ブロック分割 16kb 1 0
サイクリック分割 128kb 1 0
NPS2 ブロック分割 auto 1 0
サイクリック分割 128kb 1 0
36 NPS1 ブロック分割 16kb 0 1
サイクリック分割 auto 1 0
NPS2 ブロック分割 16k 0 1
サイクリック分割 16kb 1 0

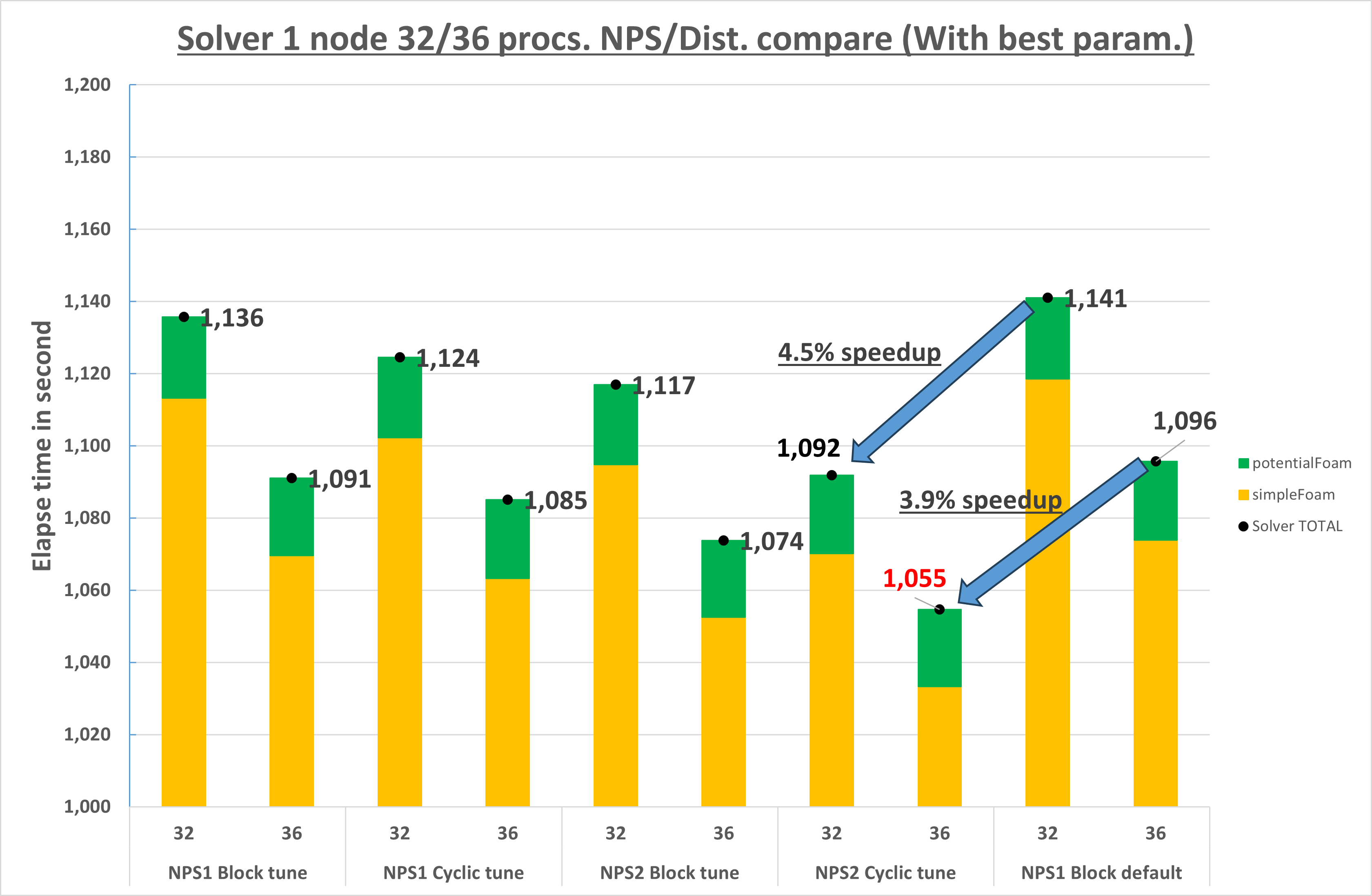

次に以下グラフは、プロセス数・ NPS ・プロセス分割方法の各組み合わせに於ける最も性能の良い実行時パラメータの組み合わせで potentialFoamsimpleFoam の所要時間を比較したものです。

Test intra2 best

これより、プロセス数 3236 何れの場合に於いても、 NPS2 とサイクリック分割の組み合わせが最も性能が良く、 NPS1 とブロック分割の組み合わせにデフォルトの実行時パラメータを組み合わせた所要時間からそれぞれ 4.5 %3.9 % 性能が向上しています。

以上より、プロセス数 36NPS2 ・サイクリック分割・ tune の組み合わせが最も性能が良いことがわかりますが、次点のプロセス数 32NPS2 ・サイクリック分割・ tune の組み合わせとの差が 3.5 % と小さいため、 Test intra3 では両者を使用して検証を進めます。

2-3. Test intra3

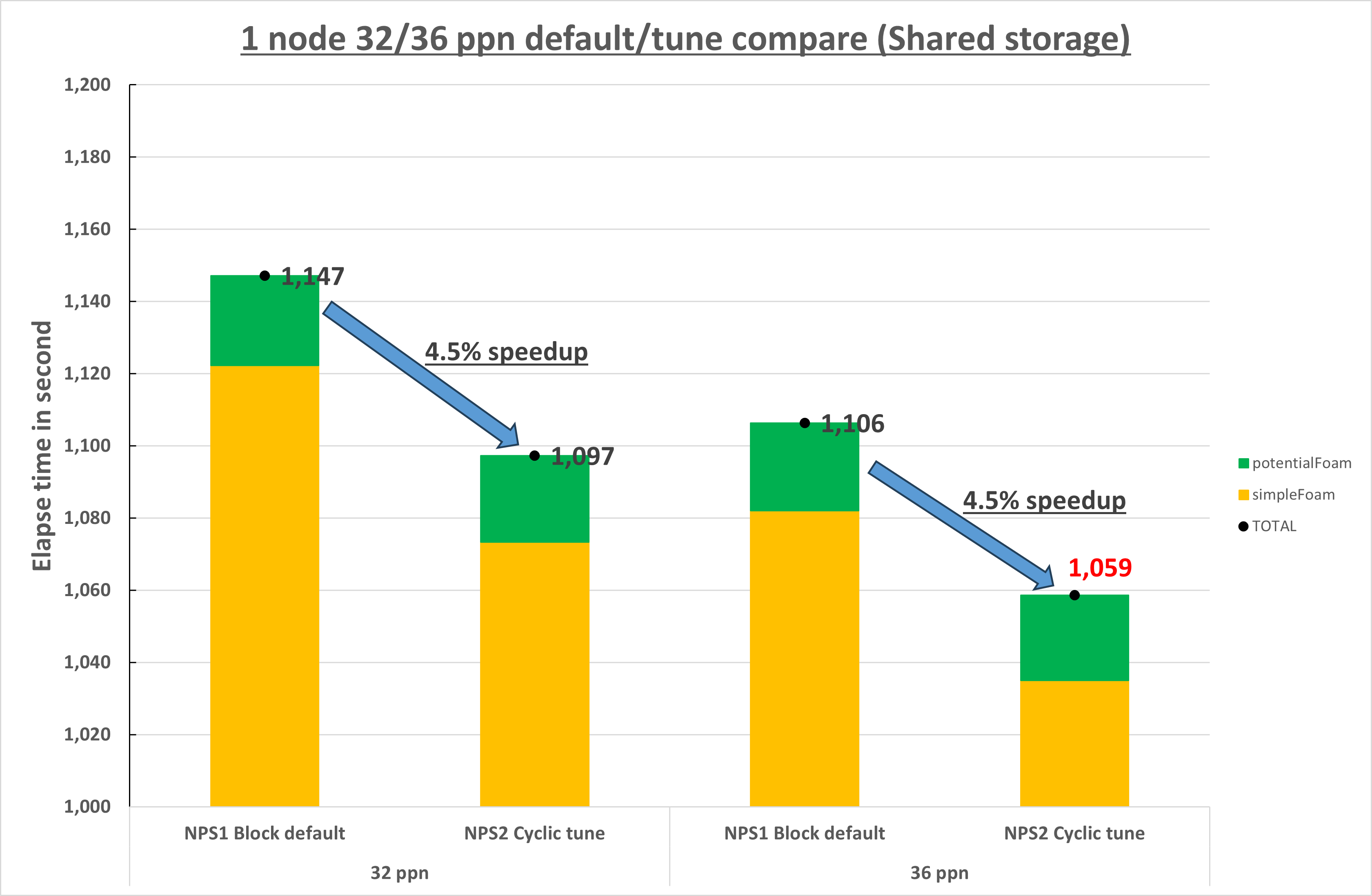

以下のグラフは、ストレージに S を使用した場合の potentialFoamsimpleFoam の所要時間を、デフォルトの実行時パラメータとここまででに見出した最適な実行時パラメータで比較しています。
この際、デフォルトの実行時パラメータを以下としています。

  • NPSNPS1
  • プロセス分割方法: ブロック分割
  • UCX_RNDV_THRESHauto
  • coll_hcoll_enable1
  • coll_ucc_enable0

Test intra3

これより、プロセス数 3236 何れの場合に於いても、最適な実行時パラメータの組み合わせによりデフォルトから 4.5 % 性能が向上していることがわかります。

以上より、ストレージに S を使用した場合に於いても、プロセス数 36NPS2 ・サイクリック分割・ tune の組み合わせが最も性能が良いことを確認できました。

3. 最適なノード間並列実行方法

3-0. 概要

本章は、 OpenFOAMクラスタ・ネットワーク を跨いでノード間並列実行する際、ノード数増加に伴うスケーラビリティーや並列実行時に使用する OpenMPI のノード間通信性能がその性能に影響を与えることを念頭に、コストパフォーマンスを最大にするノード数や実行時パラメータの組み合わせを探ります。

ここでは、以下のノード数と、

  • ノード数 : 2 / 4 / 8

OCI HPCパフォーマンス関連情報OpenMPIのMPI集合通信チューニング方法(BM.Optimized3.36編)2. 2ノード3. 4ノード 、及び 4. 8ノード の結果からノード間の OpenMPI 通信性能に影響することがわかっている以下パラメータを検証します。

  • UCX_TLSall / self,sm,rc / self,sm,ud (※20)
  • UCX_ZCOPY_THRESHauto / 128kb (※21)
  • UCX_RNDV_THRESHinter:auto / inter:128kb

※20)詳細は OCI HPCパフォーマンス関連情報OpenMPIのMPI通信性能に影響するパラメータとその関連Tips3-4. UCX_TLS を参照してください。なお、 self,sm,ud は4ノードと8ノードにのみ使用します。
※21)詳細は OCI HPCパフォーマンス関連情報OpenMPIのMPI通信性能に影響するパラメータとその関連Tips3-7. UCX_ZCOPY_THRESH を参照してください。

ここで、以下のテストで実行時パラメータの最適な組み合わせを探索します。

  • Test inter1
    • ノード数毎に以下実行時パラメータの組み合わせを検証してこの最適値を決定
      • UCX_TLS = allUCX_ZCOPY_THRESH = autoUCX_RNDV_THRESH = inter:auto (全てデフォルト)
      • UCX_TLS = self,sm,rcUCX_ZCOPY_THRESH = 128kbUCX_RNDV_THRESH = inter:128kb
      • UCX_TLS = self,sm,udUCX_ZCOPY_THRESH = 128kbUCX_RNDV_THRESH = inter:128kb
    • ノード当たりプロセス数は Test intra1 で決定した最適値を使用(※22)
    • 以下実行時パラメータは Test intra2 で決定した最適値を使用
      • NPS
      • プロセス分割方法
      • UCX_RNDV_THRESH (intra)
      • coll_hcoll_enable
      • coll_ucc_enable

※22) Test intra1 ではプロセス数 36 が最も性能が良いという結果ですが、プロセス数 32 との性能差が 3.6 % と小さくノード間並列に拡張する際に性能が逆転する可能性に配慮し、両者を評価対象とします。

ここでこのテストは、ストレージ領域へのアクセスによる影響を極力排除して実行時パラメータの効果にフォーカスするため、以下の条件で実施します。

  • ステップ 1.ステップ 2.ステップ 3. のストレージ領域にそれぞれ SLS を使用
  • writeInterval 値に1,000を使用(タイムステップ時点の結果をストレージ領域に出力しません。)
  • 評価項目は potentialFoamsimpleFoam の所要時間( T4T5 です。)

次に、このテストで見出したノード数毎の最適な実行時パラメータの組み合わせと 1. ストレージ領域を考慮した最適な実行方法 の結果から得られた最適なストレージの利用形態を考慮し、以下の条件でテストを実施してノード数毎の最適な実行条件を最終確認します。

  • Test inter2
    • ノード当たりプロセス数は Test intra1 で決定した最適値を使用(※22)
    • 以下実行時パラメータは Test intra2 で決定した最適値を使用
      • NPS
      • プロセス分割方法
      • UCX_RNDV_THRESH (intra)
      • coll_hcoll_enable
      • coll_ucc_enable
    • 以下実行時パラメータは Test inter1 で決定した最適値を使用
      • UCX_TLS
      • UCX_ZCOPY_THRESH
      • UCX_RNDV_THRESH (inter)
    • ステップ 1.ステップ 2.ステップ 3. のストレージ領域にそれぞれ SSS を使用
    • writeInterval 値に1,000を使用(タイムステップ時点の結果をストレージ領域に出力しません。)

以降の検証結果から、 ノード間並列の実行方法は 2 / 4 / 8 ノード何れの場合も以下の実行時パラメータがコストパフォーマンス最大 であることが判明しています。

  • ノード当たりプロセス数: 36
  • UCX_TLSall
  • UCX_ZCOPY_THRESHauto
  • UCX_RNDV_THRESH (inter)auto

3-1. Test inter1

以下3枚のグラフは、2ノード・4ノード・8ノードでの potentialFoamsimpleFoam の所要時間を各実行時パラメータの組み合わせ毎に比較したものです。

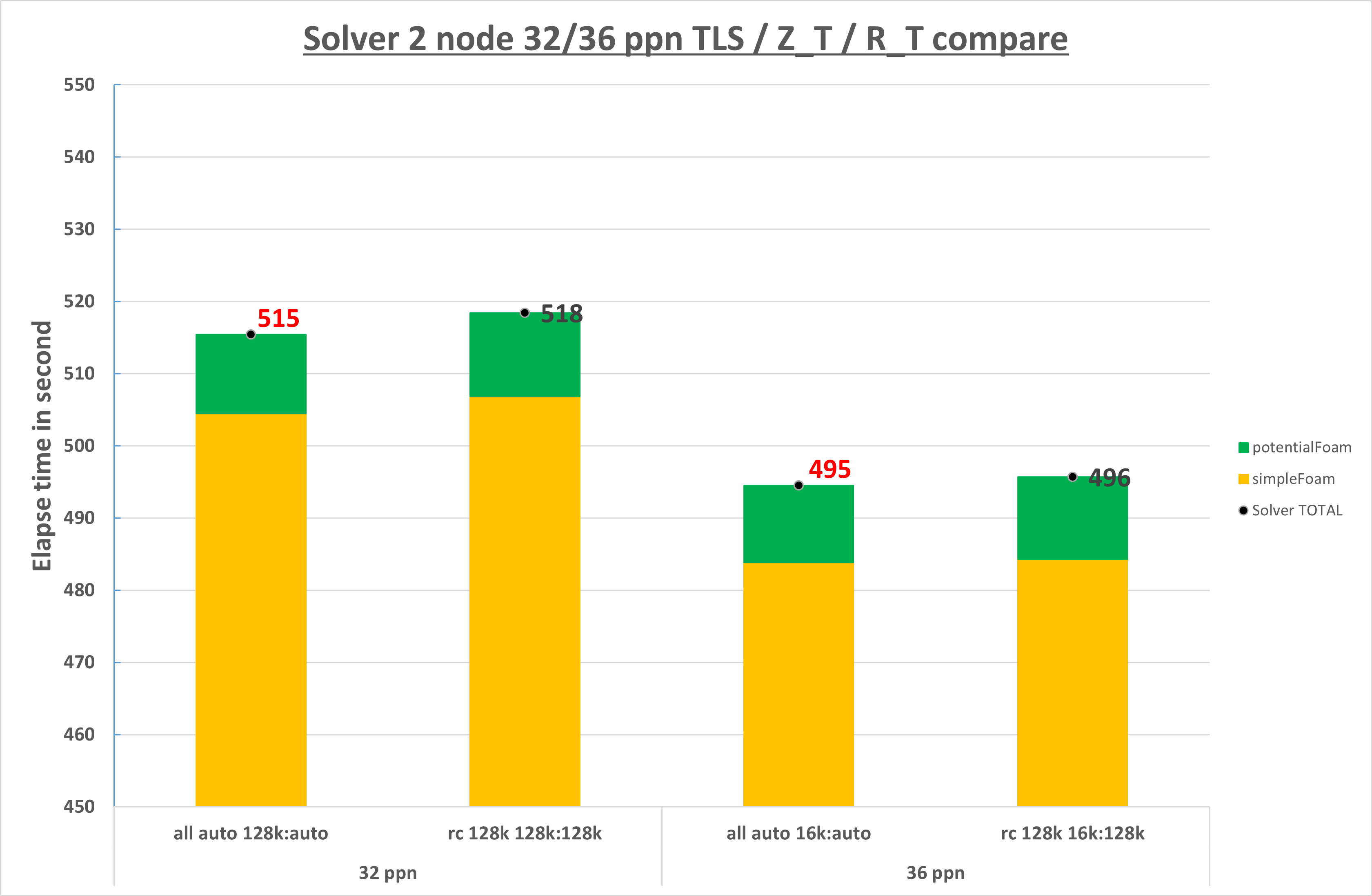

Test inter1 2 node

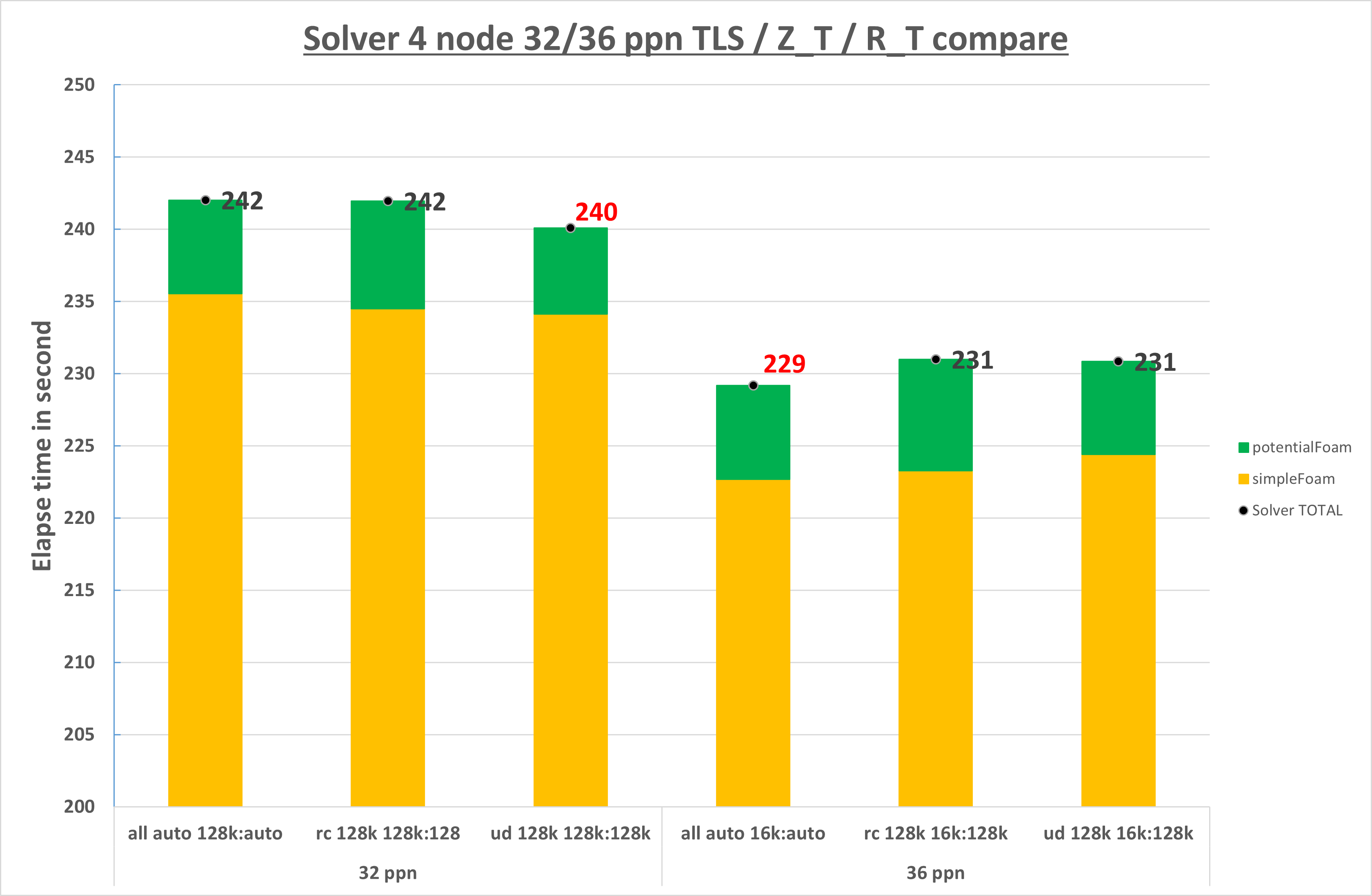

Test inter1 4 node

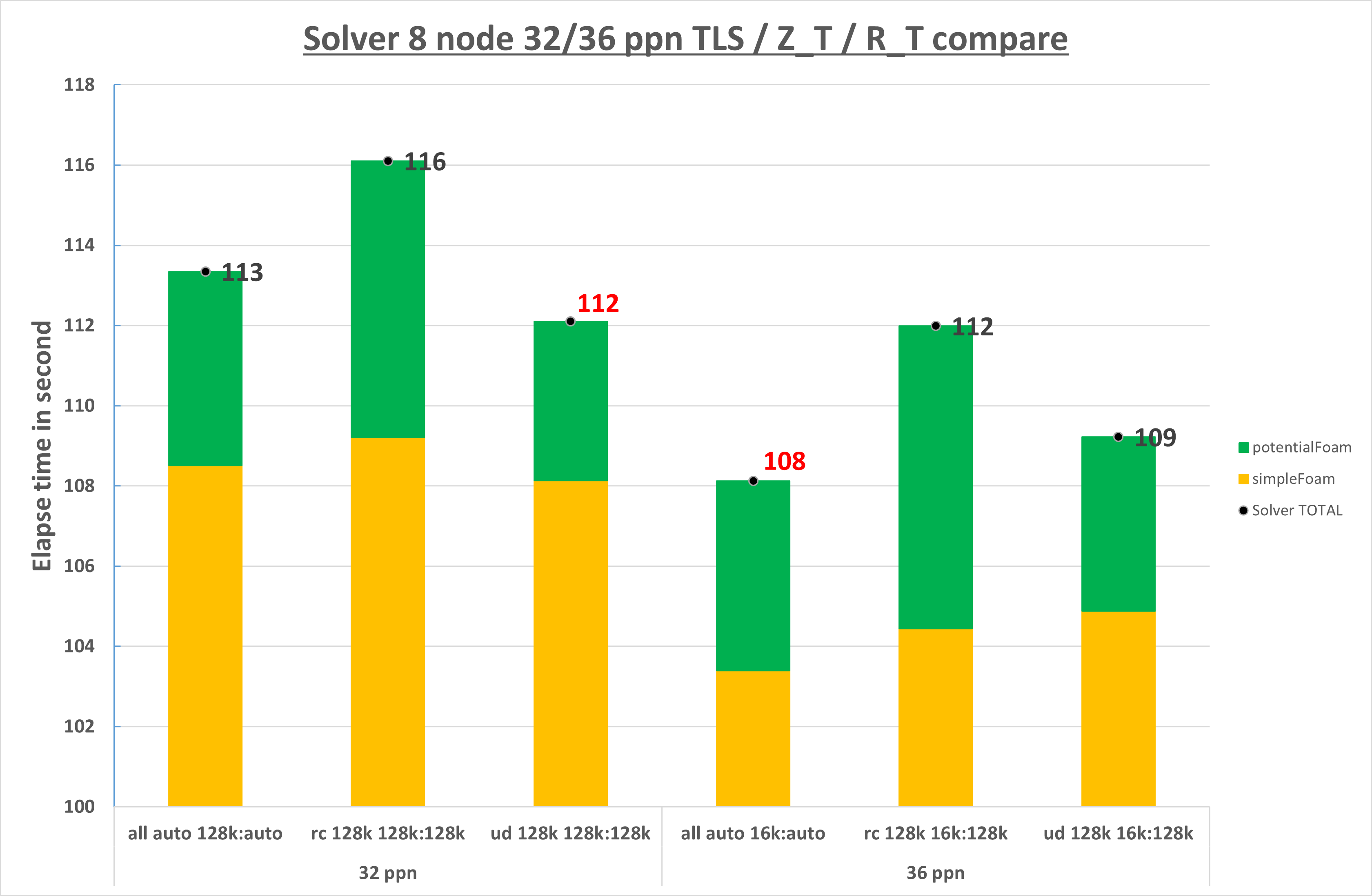

Test inter1 8 node

これより、各ノード数で以下の実行時パラメータの組み合わせが最も性能が良いことがわかります。

ノード数 ノード当たり
プロセス数
UCX_TLS UCX_ZCOPY_THRESH UCX_RNDV_THRESH
(inter)
2 32 all auto auto
36 all auto auto
4 32 self,sm,ud 128kb 128kb
36 all auto auto
8 32 self,sm,ud 128kb 128kb
36 all auto auto

3-2. Test inter2

以下のグラフは、ストレージに S を使用した場合の potentialFoamsimpleFoam の所要時間を、デフォルトの実行時パラメータとここまででに見出した最適な実行時パラメータでノード数毎に比較しています。
この際、デフォルトの実行時パラメータを以下としています。

  • NPSNPS1
  • プロセス分割方法: ブロック分割
  • UCX_RNDV_THRESHauto
  • coll_hcoll_enable1
  • coll_ucc_enable0
  • UCX_TLSall
  • UCX_ZCOPY_THRESHauto

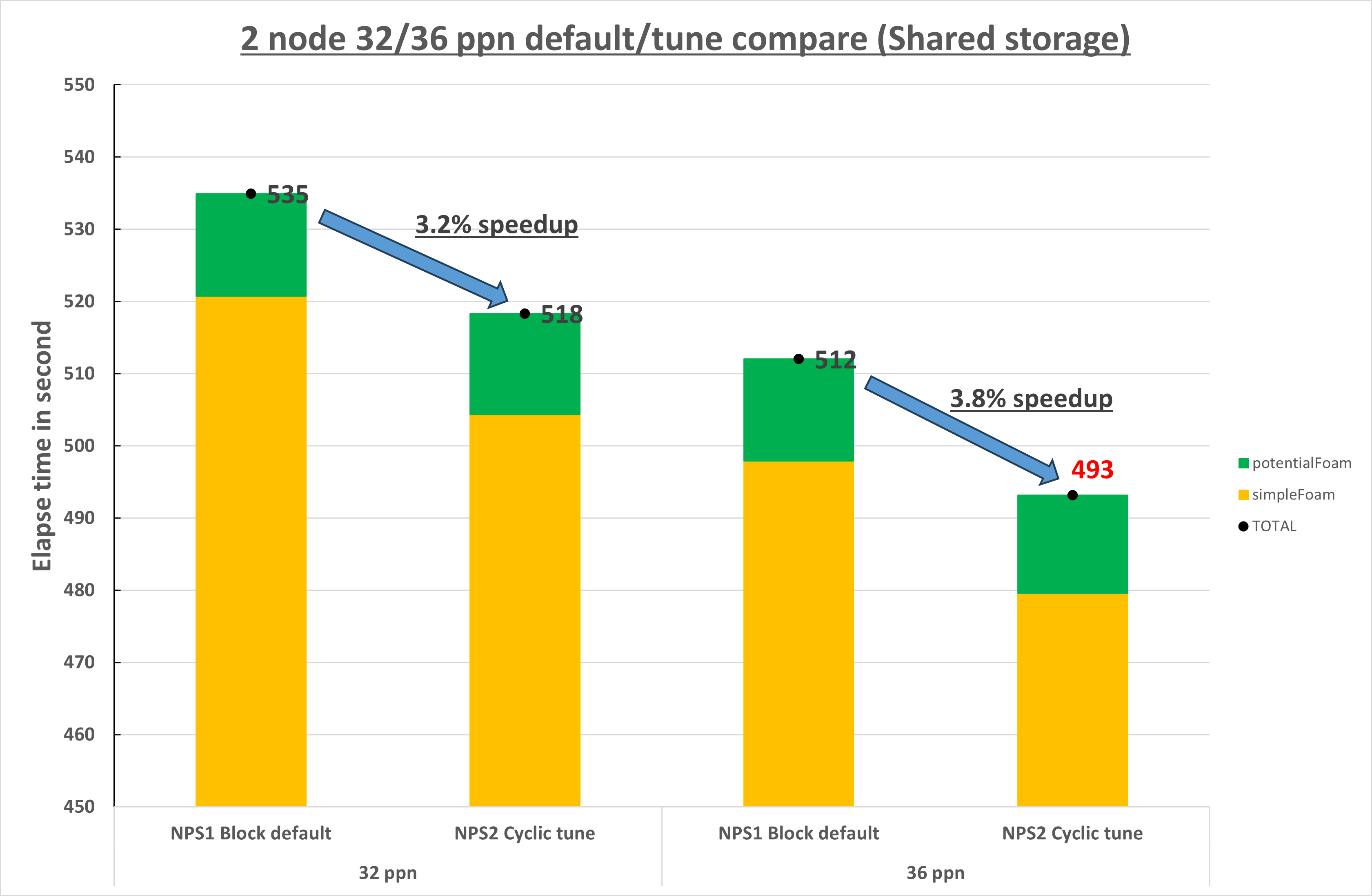

Test inter2 2 node

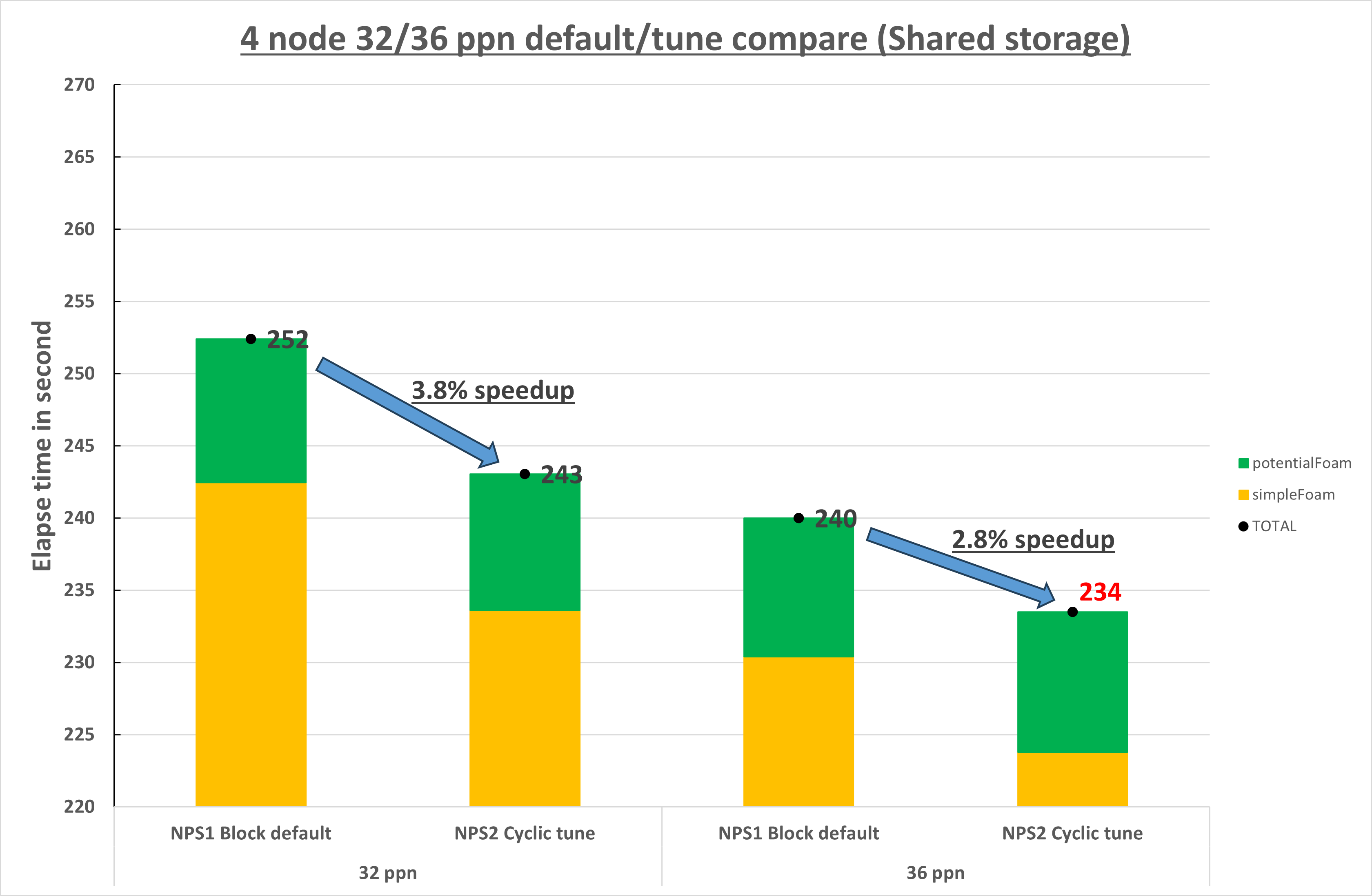

Test inter2 4 node

Test inter2 8 node

これより、各ノード数に於ける最適な実行時パラメータの組み合わせによりデフォルトから以下の性能向上を得られることがわかります。

ノード数 ノード当たりプロセス数 スピードアップ
2 32 3.2 %
36 3.8 %
4 32 3.8 %
36 2.8 %
8 32 6.5 %
36 1.6 %

以上より、どのノード数でストレージに S を使用した場合に於いても、プロセス数 36NPS2 ・サイクリック分割・ tune の組み合わせが最も性能が良いことを確認できました。

4. コストパフォーマンスを最大にするノード数の検証

本章は、これまでの検証結果を元に、コストパフォーマンスを最大にするノード数を検証します。

この検証方法は、 1. ストレージ領域を考慮した最適な実行方法 の結果から並列計算用メッシュ分割と並列計算結果マージ処理をVMで実行することが有利と判明しているため、実質的なCFD解析フローの実行コストを決定するソルバー実行時の計算ノードの使用延べ時間を算出し、これが最小となるノード数をコストパフォーマンス最大のノード数とします。
この計算ノード使用延べ時間は、ここまでに導き出した各ノード数での最適な実行時パラメータを使用した際のファイル共有ストレージを使用するソルバー実行の所要時間とノード数を掛けた値で算出します。

ノード数 ソルバー実行所要時間 計算ノード使用延べ時間
1 1,059 秒 1,059 秒
2 493 秒 986 秒
4 234 秒 934 秒
8 114 秒 916 秒

以上より、8ノードまでのHPCクラスタで本解析モデルを実行する場合、 コストパフォーマンスを最大にするノード数は 8 ノード であることがわかります。

ここで以下のグラフは、ノード数を増やした時のソルバー実行の所要時間と並列化効率の変化を示しています。

Inter node scalability

これより、ノード間並列でスーパーリニアが発生( simpleFoam の所要時間がこれに該当します。)しており、ノード数増加に伴い並列化効率が向上するため、この点がコストパフォーマンスを最大にするノード数を決定する要因になっています。
