WebLogic Server for OCI(14.1.2)をプロビジョニングしてみよう

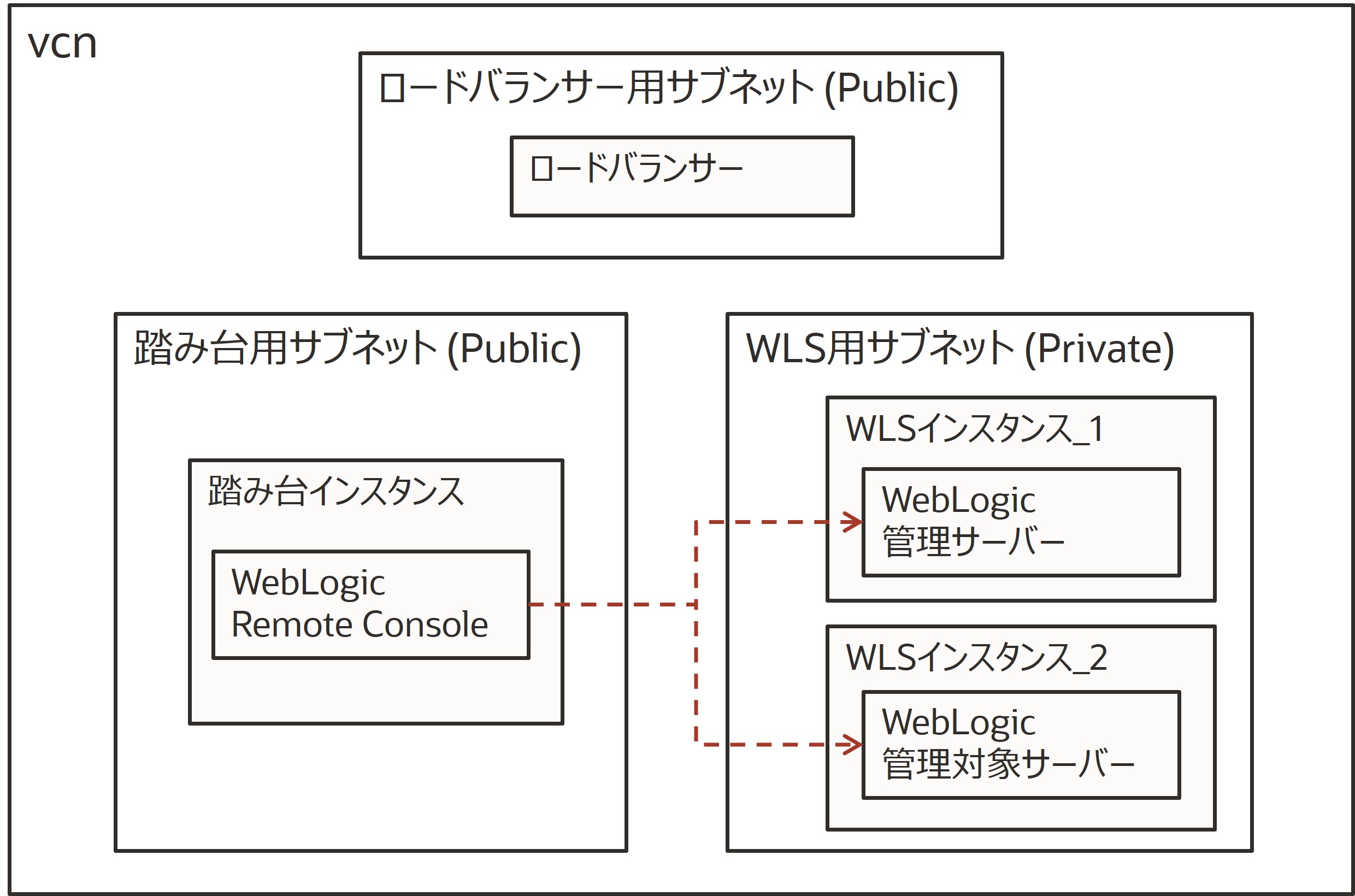

本ハンズオンでは、以下の構成を作成します。
マーケットプレイスから環境を作成すると、VCN（仮想クラウド・ネットワーク）やロードバランサーが自動的に構成され、プライベートネットワーク上にWebLogicがインストールされたインスタンスが作成されます。また、外部からのアクセス用に踏み台サーバー（Bastion）とパブリックサブネットも自動的に作成されます。
今回はプロビジョニングした後、踏み台サーバーにWebLogic Remote Consoleをインストールして、WebLogicの管理サーバーへアクセスする手順を学習します。

前提条件

• クラウド環境
  • Oracle Cloudのアカウントを取得済みであること

ハンズオンの全体像

1. WebLogic Server for OCI(UCM)環境を作成する
2. 踏み台インスタンスにVNC Viewerでアクセスする
3. 踏み台インスタンスにWebLogic Remote Consoleをインストールする
4. WebLogic Remote Consoleで管理サーバーへアクセスする

事前準備

1. SSHキーペアを用意する

任意のSSHキーペアをご用意ください。
新たに作成する場合は、左上のハンバーガーメニューを展開して、「コンピュート」から「インスタンス」を選択し、「インスタンスの作成」をクリックします。

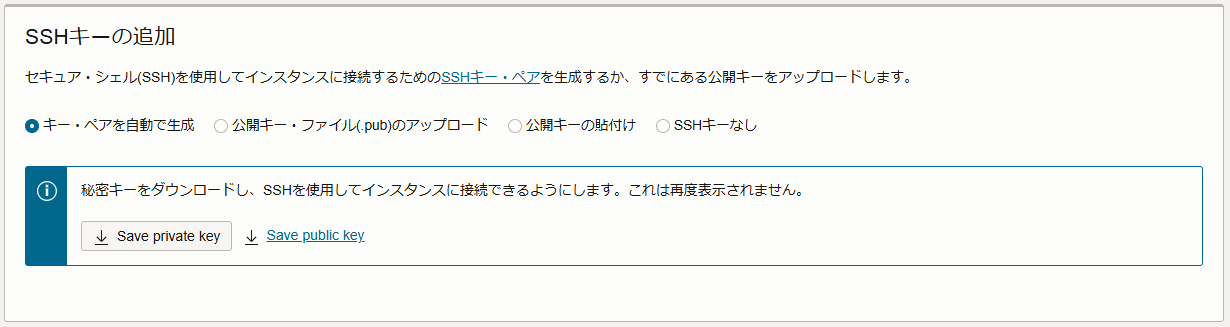

作成画面より、SSHキーの「秘密キー」と「公開キー」の両方をダウンロードし、利用します。

2. OCI VaultでSecretを作成する

WebLogic Server for OCIでは、WebLogic作成時の管理用パスワードはOCI Vaultにて管理します。

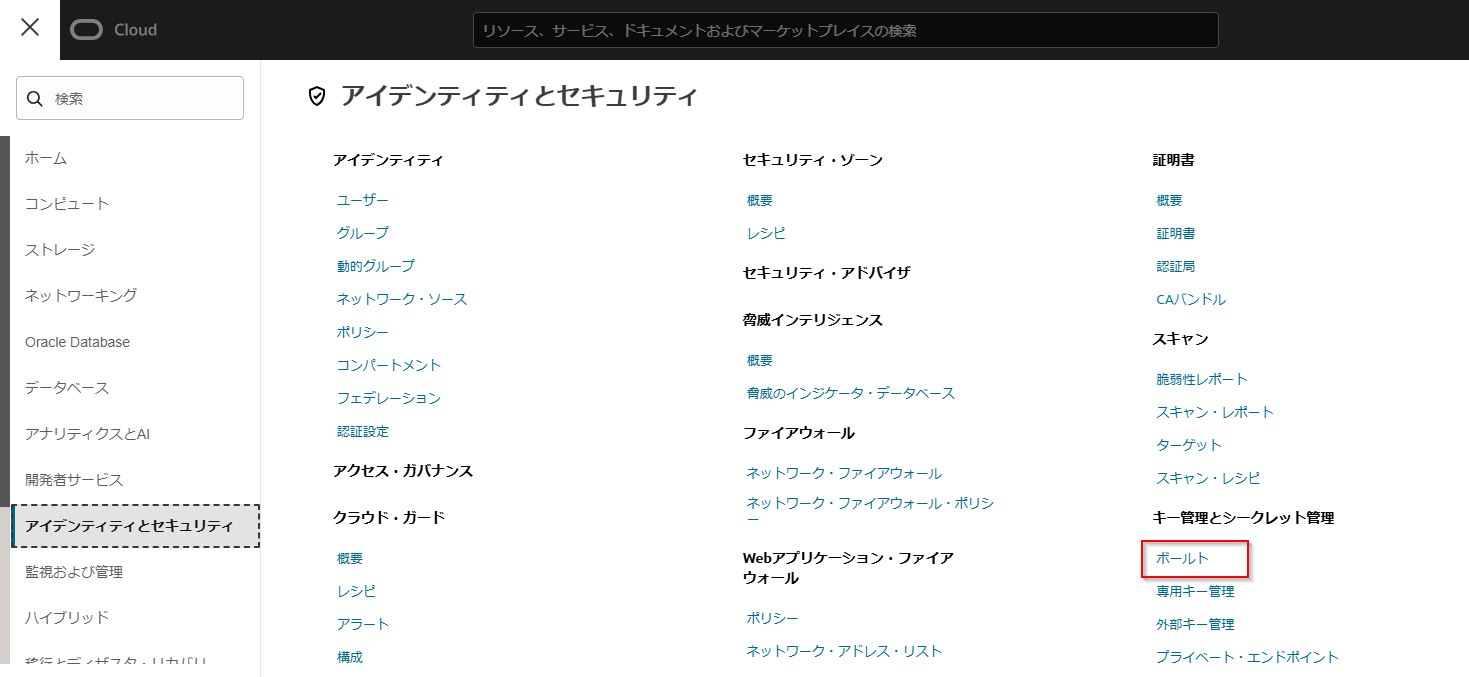

左上のハンバーガーメニューを展開して、「アイデンティティとセキュリティ」から「ボールト」を選択します。

「ボールトの作成」をクリックします。

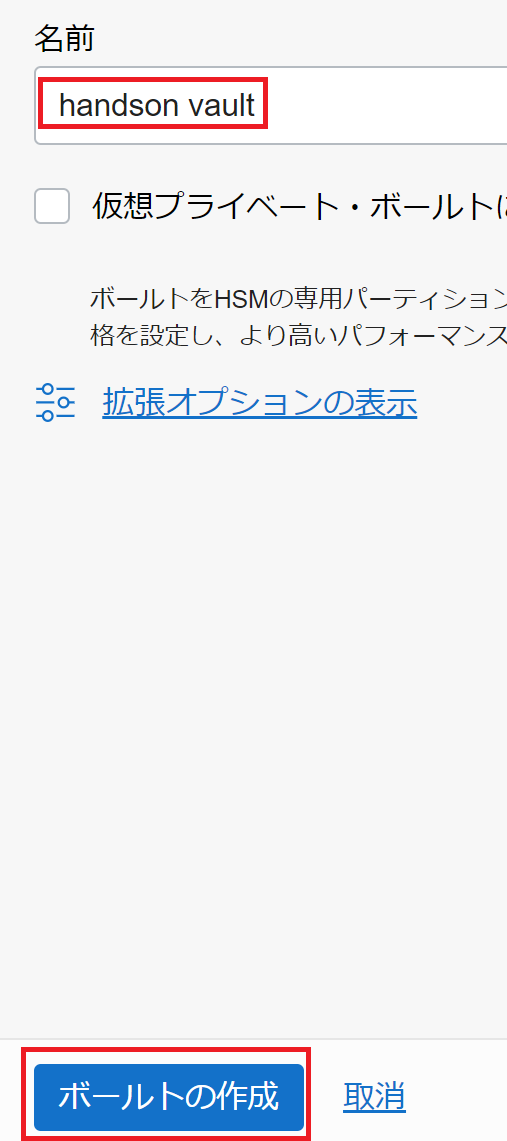

名前に「handson vault」と入力し、「ボールトの作成」をクリックします。

ボールトの作成には数分かかる場合があります。適宜ブラウザの更新を行ってください。

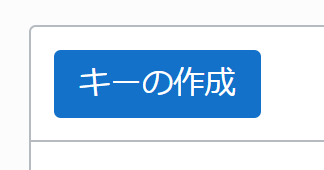

作成したボールト名をクリックし、「キーの作成」をクリックします。

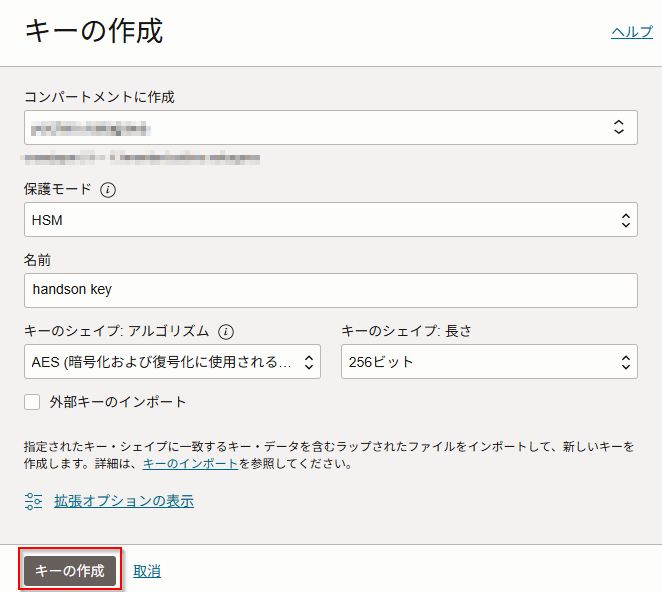

名前に「handson key」と入力し、「キーの作成」をクリックします。

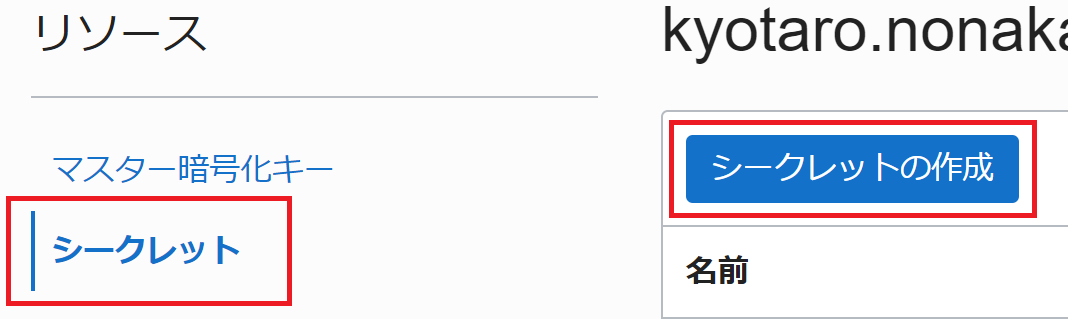

「シークレット」をクリックし、「シークレットの作成」をクリックします。

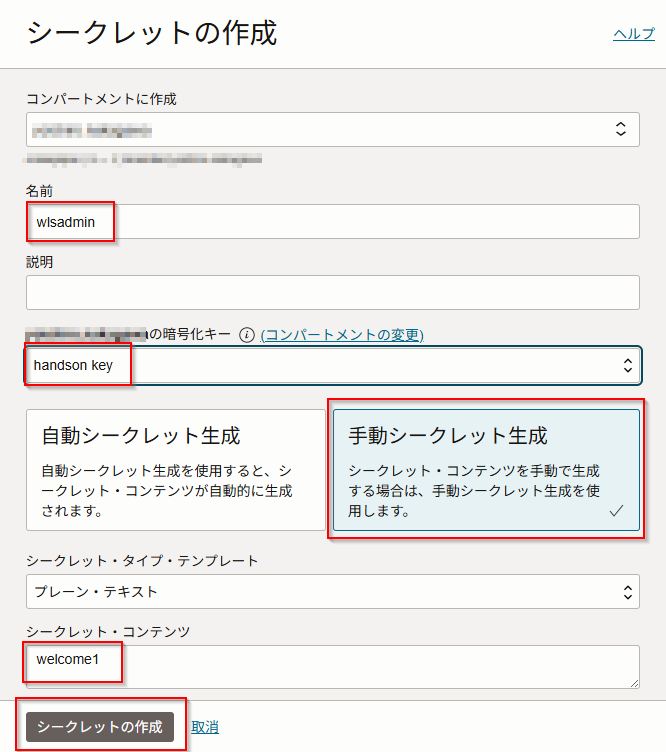

名前に「wlsadmin」と入力し、暗号化キーは「handson key」を選択し、シークレットコンテンツは「welcome1」と入力し、「シークレットの作成」をクリックします。

3. OCI IAMで権限の設定を行う(Optional)

WebLogic Server for OCI の利用には以下の2種類のポリシー設定が必要です。
あらかじめこれらの権限設定を実施した上で、WebLogic Server for OCIによるプロビジョニングを行います。

• WebLogic Server for OCI環境の管理者が所属するグループに対するポリシー
  • WebLogic Server for OCI のWebコンソールの利用や作成後のリソース/環境の管理に必要な権限
• WebLogic Server for OCI が利用する動的グループに対するポリシー
  • WebLogic Server for OCIがプロビジョニングを行う際に必要な権限
    この手順では、ルート・コンパートメントにプロビジョニングを行うため、自動でこれらの権限が設定されます。

環境の作成

WebLogic Server環境を作成します。

1. マーケットプレイスにてスタックを起動する

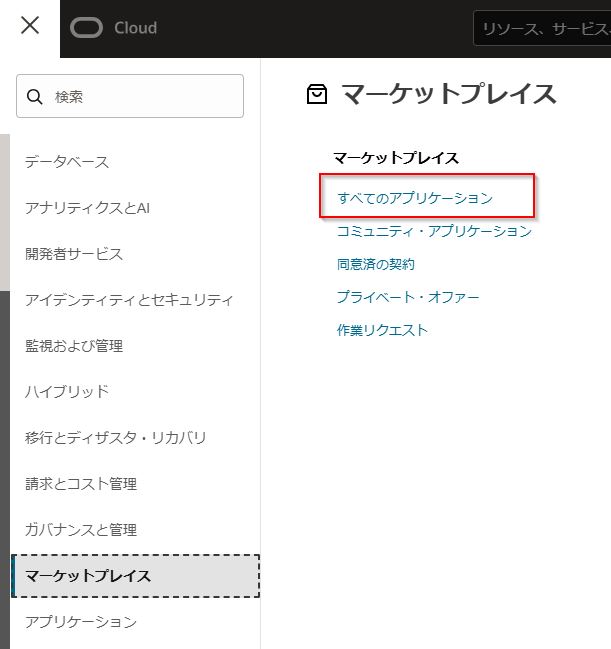

左上のハンバーガーメニューを展開して、「マーケットプレイス」から「すべてのアプリケーション」を選択します。

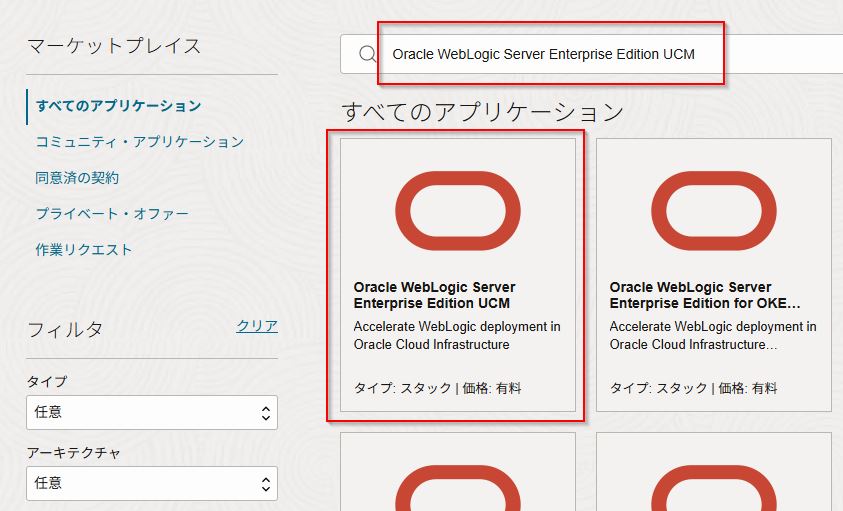

検索欄に「Oracle WebLogic Server Enterprise Edition UCM」と入力し、先頭に出てくるパネルをクリックします。

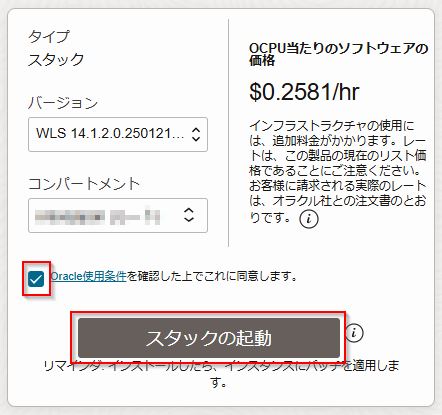

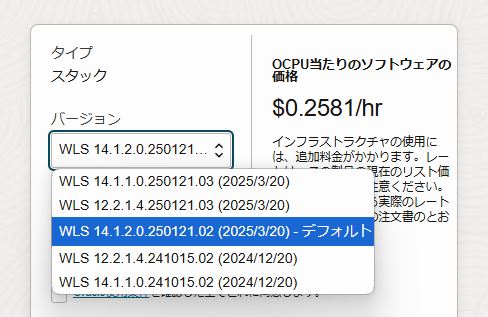

バージョンは14.1.2.0を選択します。

14.1.2.0.*** の *** の部分はキャプチャと異なる場合があります。

チェックボックスにチェックを入れ、「スタックの起動」をクリックします。

2. WebLogic Server for OCIをプロビジョニングする

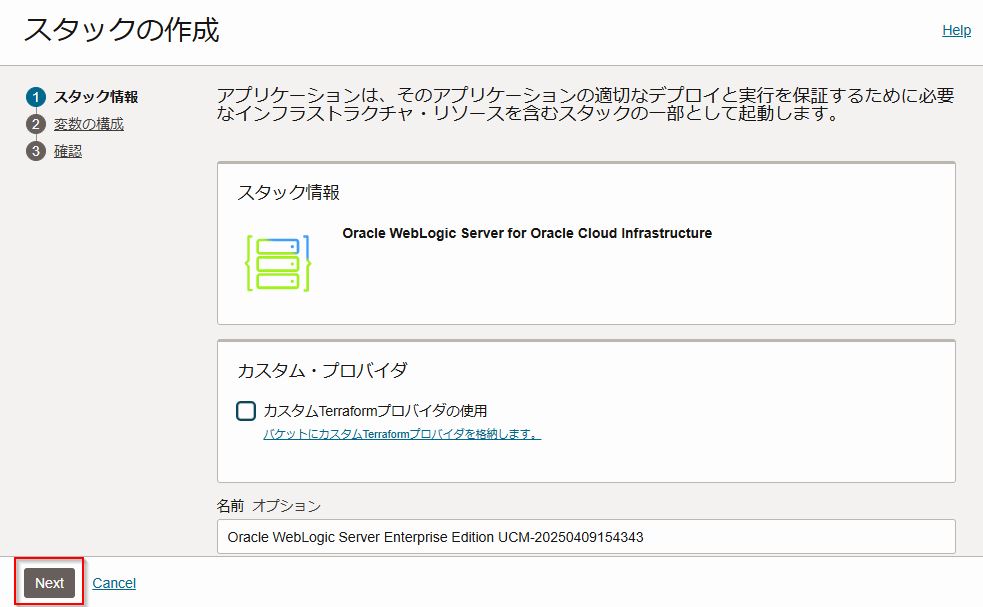

最初の スタック情報 の画面はそのまま「Next」をクリックします。

次に 変数の構成 の画面では以下のように入力・選択します。

Note: 特に記載のない部分に関してはデフォルトの値で構いません

• Stack Configuration

  項目	値
  Resource Name Prefix	wls1412
  SSH Public Key	1. SSHキーペアを用意するで作成したSSH Keyを選択。
  OCI Policies	ご利用の環境によって選択してください。
  Create a Virtual Cloud Network	チェックする
  Provision Load Balancer	チェックする
  Enable Secured Production Mode	チェックを外す

• Virtual Cloud Networking

  項目	値
  Virtual Cloud Network Name	vcn

• WebLogic Domain Configuration

  項目	値
  Validated Secret for WebLogic Server Admin Password	2. OCI VaultでSecretを作成するで作成したSecretを選択
  Java Development Kit version	jdk21

• WebLogic Server Compute Instance

  項目	値
  Node Count	2

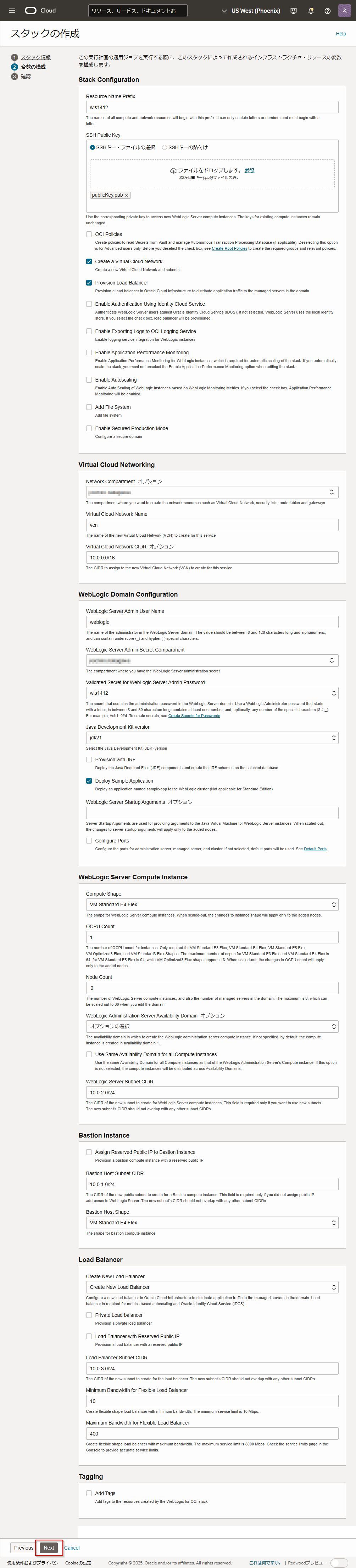

入力、選択すると以下のようになります。 確認出来たら「Next」をクリックします。

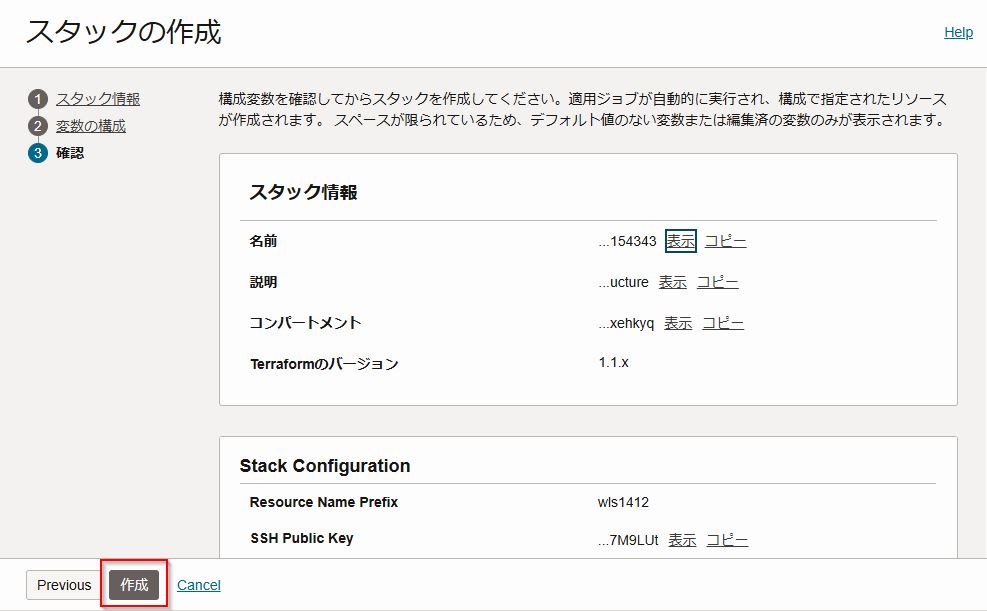

確認 の画面で「作成」をクリックします。

Note: 作成完了までは10分ほどかかります。

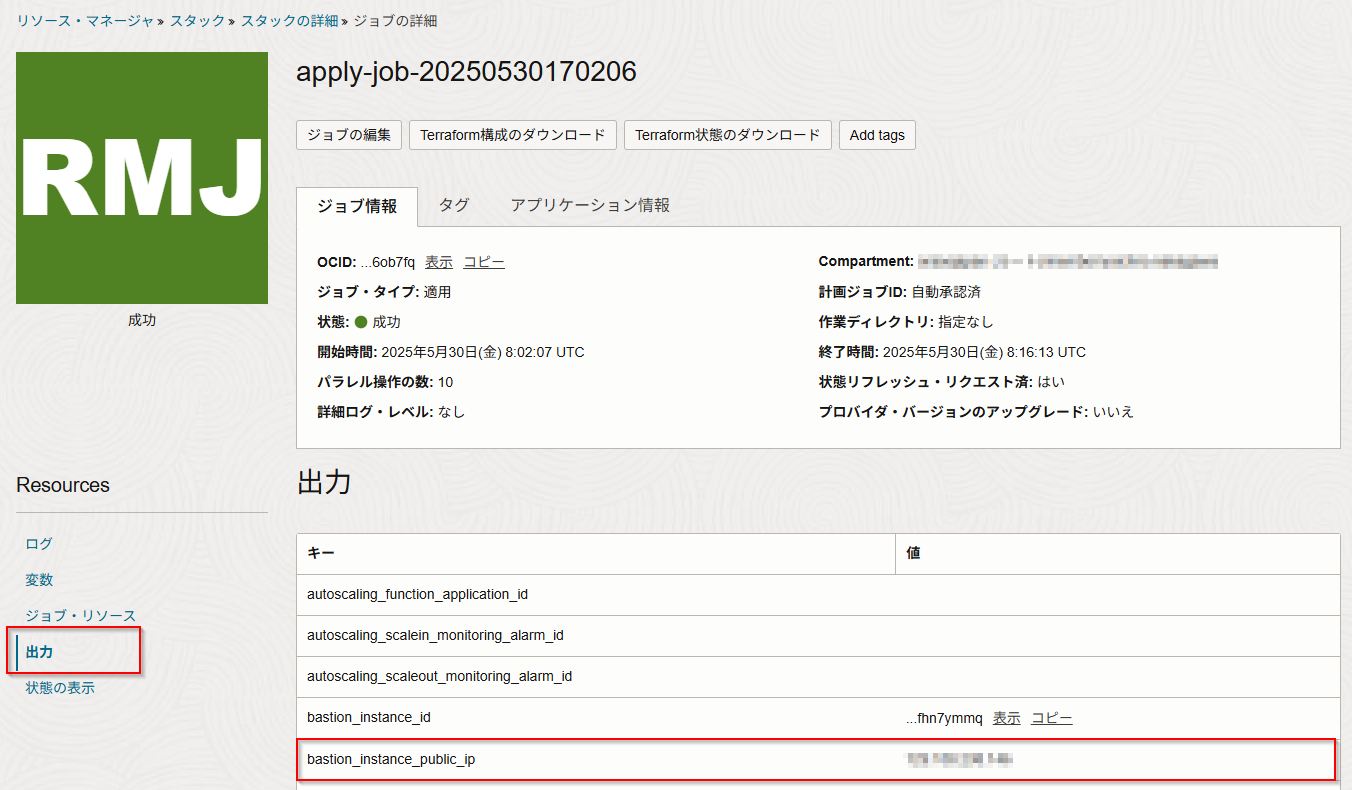

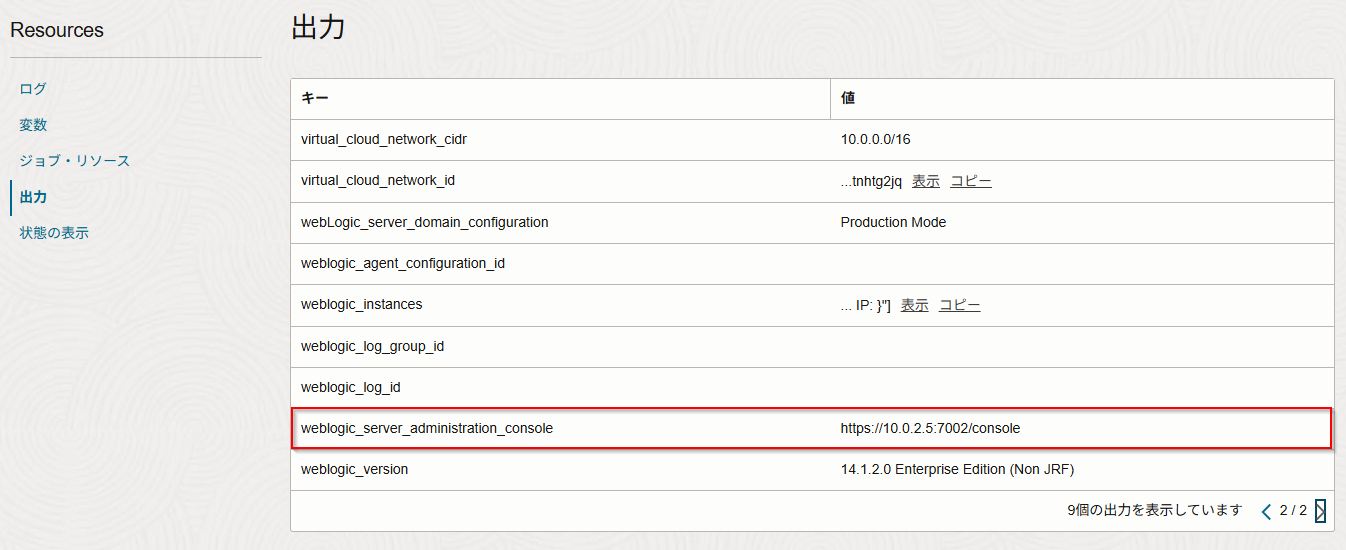

成功 になったら、踏み台インスタンスのパブリックIPと管理サーバーが入っているインスタンスのプライベートIPを確認しておきます。左下にある「出力」から bastion_instance_public_ip(※1ページ目), weblogic_server_administration_console(※2ページ目), weblogic_instances(※2ページ目) のipアドレス部分をそれぞれどこかにコピーして保存しておきます。こちらは後の手順で使用します。

3. WebLogic Remote Console のインストール

WebLogic Remote ConsoleはインストールベースのGUIアプリケーションであるため、踏み台インスタンスにVNC Viwerからアクセスして操作を行います。

3.1 踏み台インスタンスにVNC環境を構築する

最初に踏み台インスタンスにVNC環境を構築します。
sshでアクセスして以下のコマンドを順番に実行します。

踏み台インスタンスのパブリックipは直前の手順で確認した bastion_instance_public_ip の値です。

$ sudo yum update -y --nobest

$ sudo yum groupinstall "Server with GUI" -y

$ sudo yum install tigervnc-server -y

次にVNC環境のパスワードを設定します。vncpasswd のコマンドを実行し、任意のパスワードを設定します。ここではhandson。
view-only passwordの質問は n を入力します。

$ vncpasswd
Password:
=> handson
Verify:
=> handson
Would you like to enter a view-only password (y/n)?
=> n

以下のコマンドを実行して、/etc/tigervnc/vncserver.users に :1=opc を追加します。

$ echo ":1=opc" | sudo tee -a /etc/tigervnc/vncserver.users > /dev/null

/etc/tigervnc/vncserver.users が以下のようになっていることを確認します。

# TigerVNC User assignment
#
# This file assigns users to specific VNC display numbers.
# The syntax is <display>=<username>. E.g.:
#
# :2=andrew
# :3=lisa
:1=opc

以下のコマンドを実行し、vncserverを起動、サービスに登録します。

$ sudo systemctl daemon-reload
$ sudo systemctl start vncserver@:1.service
$ sudo systemctl enable vncserver@:1.service

以下のコマンドを実行し、firewallの5901ポートを解放します。

$ sudo firewall-cmd --add-port=5901/tcp --permanent --zone=public
$ sudo firewall-cmd --reload

3.2 VCNのセキュリティグループのポートを開放する

VNCにアクセスするためにはVCNのネットワーク・セキュリティ・グループ(またはセキュリティリスト)も5901ポートを解放する必要があります。

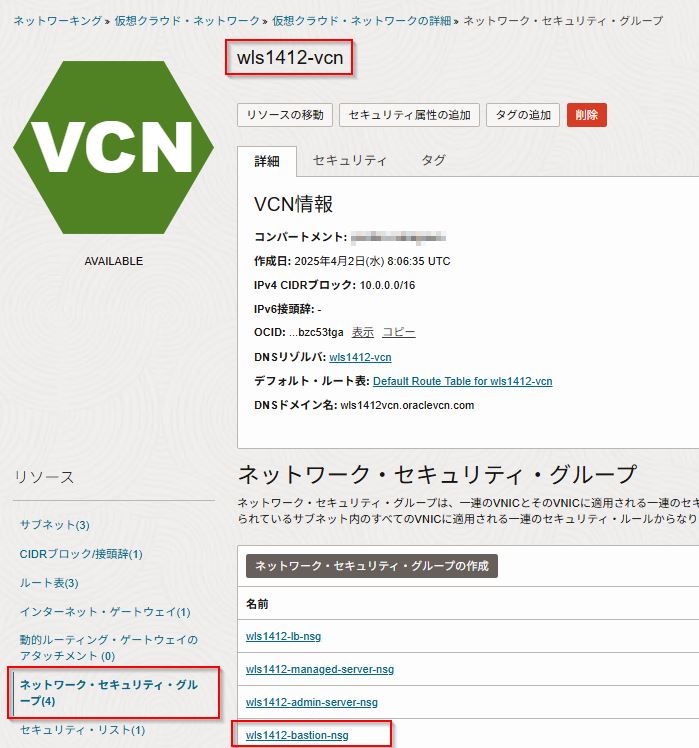

OCIにログインし、「ネットワーキング」ー「仮想クラウド・ネットワーク」から2. WebLogic Server for OCIをプロビジョニングするで作成されたVCN(本手順の場合はwls1412-vcn)を開いて、左下のメニューから「ネットワーク・セキュリティ・グループ」をクリックして、踏み台のセキュリティ・グループである wls1412-bastion-nsg をクリックして開きます。

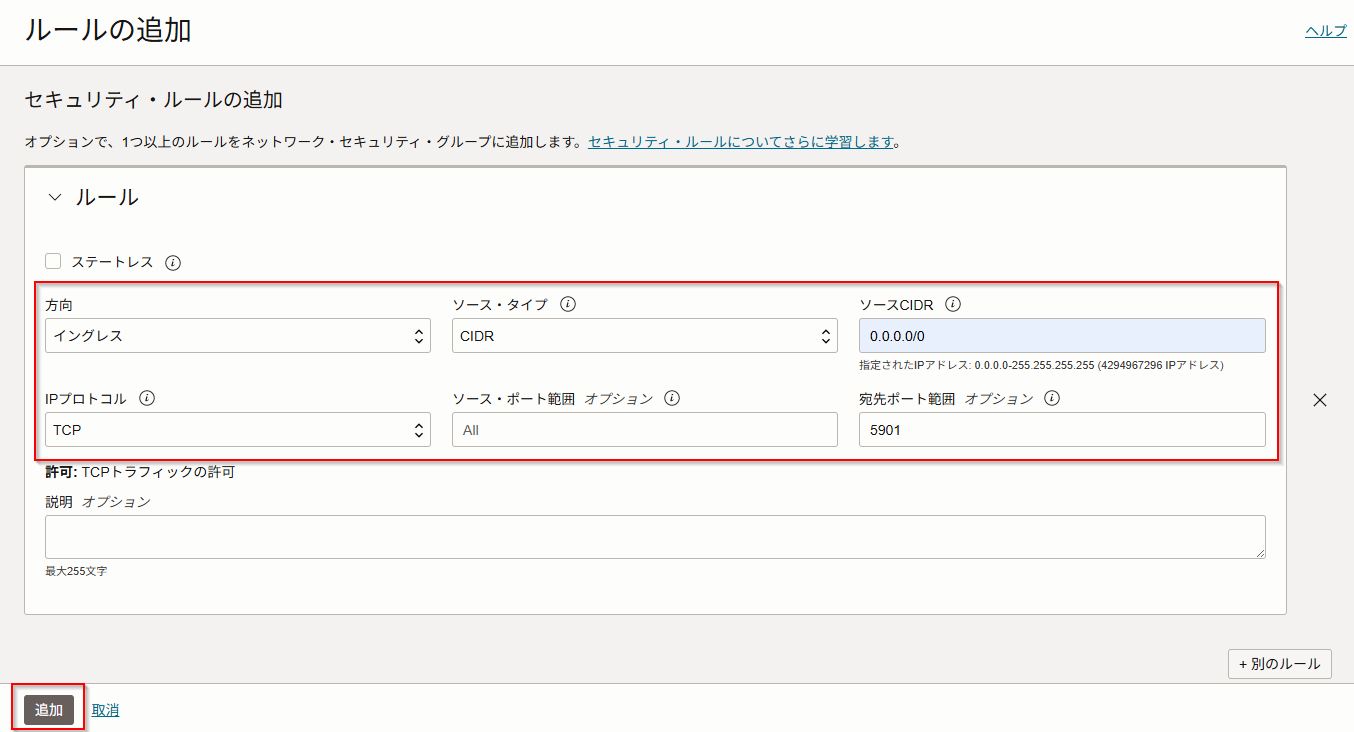

「ルールの追加」をクリックして、5901ポートをイングレスに追加します。

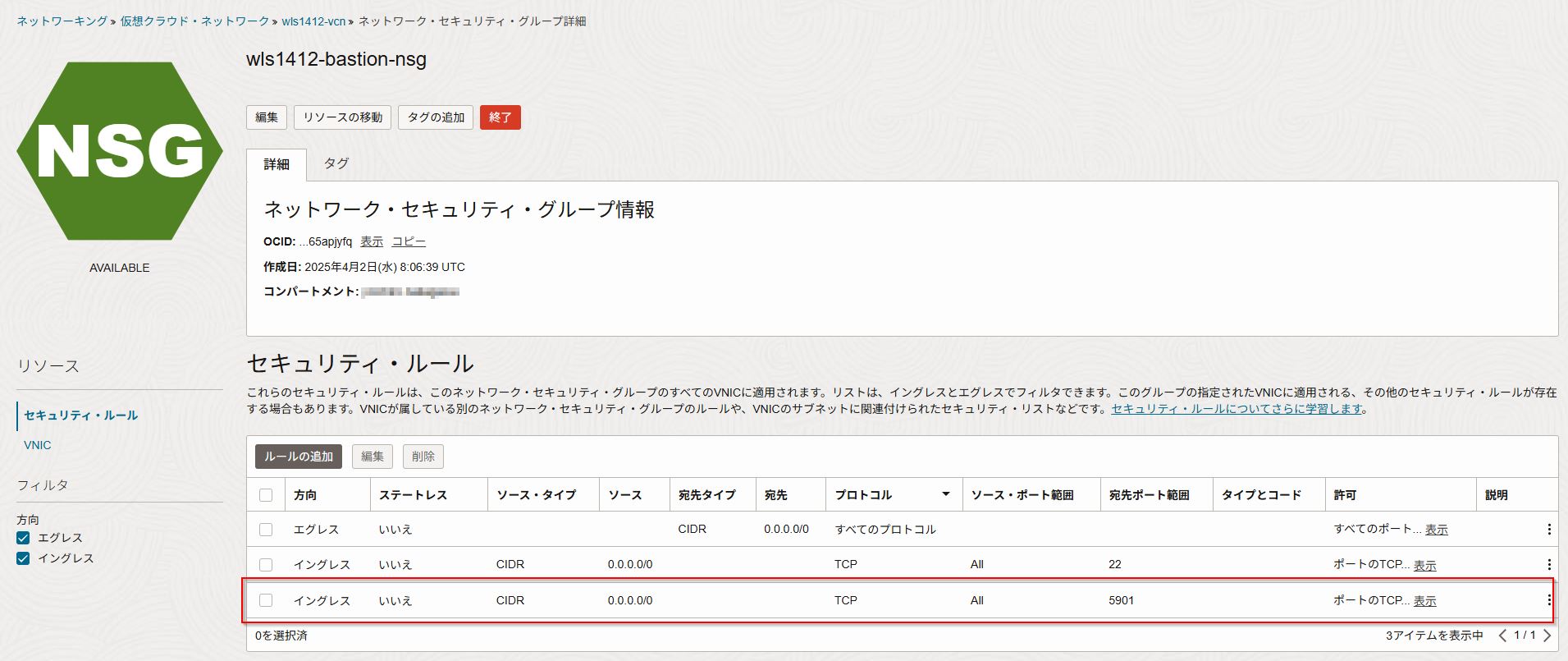

追加したら、以下のように表示されます。

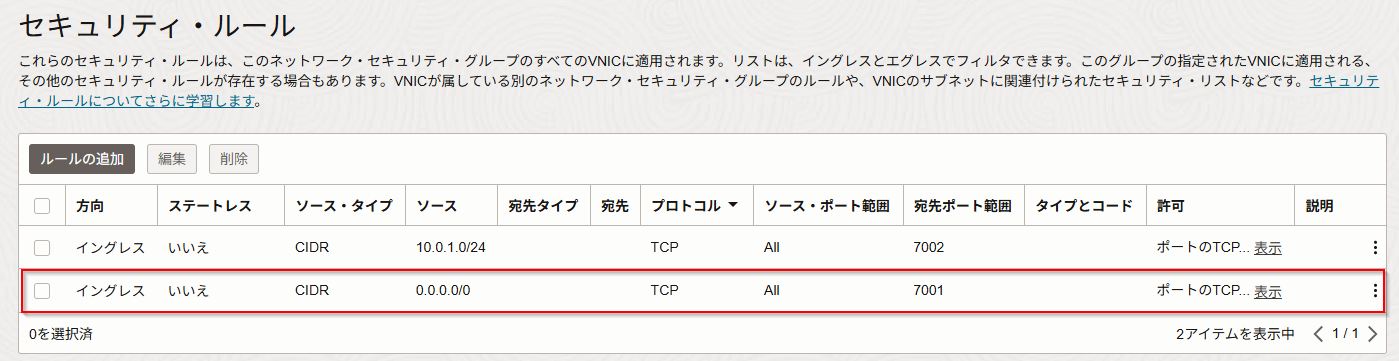

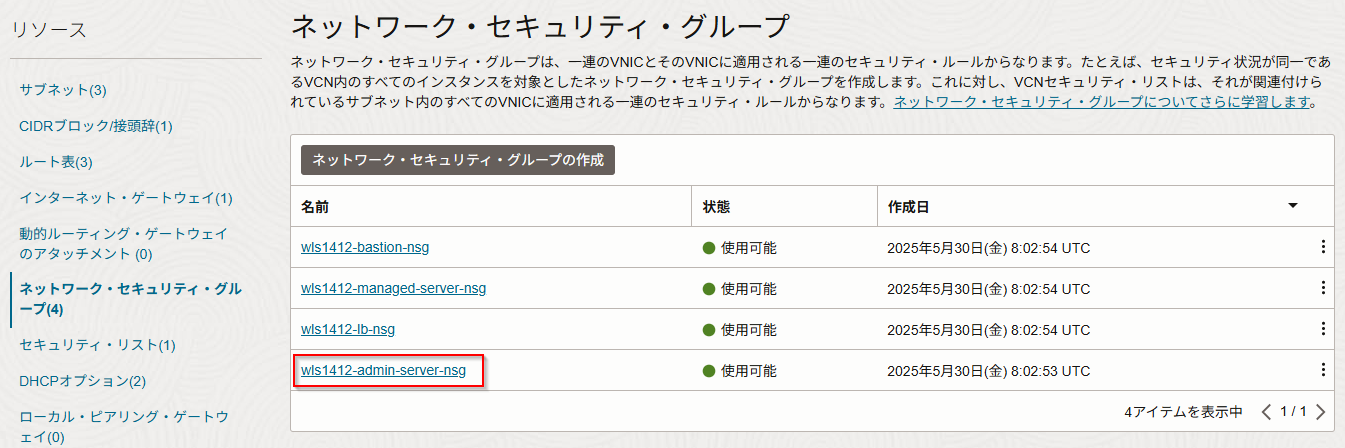

次に同様の手順で、管理サーバーのネットワーク・セキュリティ・グループ(wls1412-admin-server-nsg)の7001ポートをイングレスに追加します。

追加すると以下のように表示されます。

以上で設定は完了しました。VNC Viewer等を使って踏み台環境へアクセスします。 画面サイズや色などはお好みで調整ください。

3.3 踏み台インスタンスにWebLogic Remote Consoleをインストールする

次にWebLogic Remote Consoleをダウンロード・インストールします。 VNC Viewer等でアクセスした環境のターミナルで以下のコマンドを実行します。

$ wget https://github.com/oracle/weblogic-remote-console/releases/download/v2.4.16/weblogic-remote-console-2.4.16-linux.rpm
$ sudo yum install -y libXScrnSaver
$ sudo rpm -ivh weblogic-remote-console-2.4.16-linux.rpm

4. WebLogic Remote Console からWebLogic 管理サーバへアクセスする

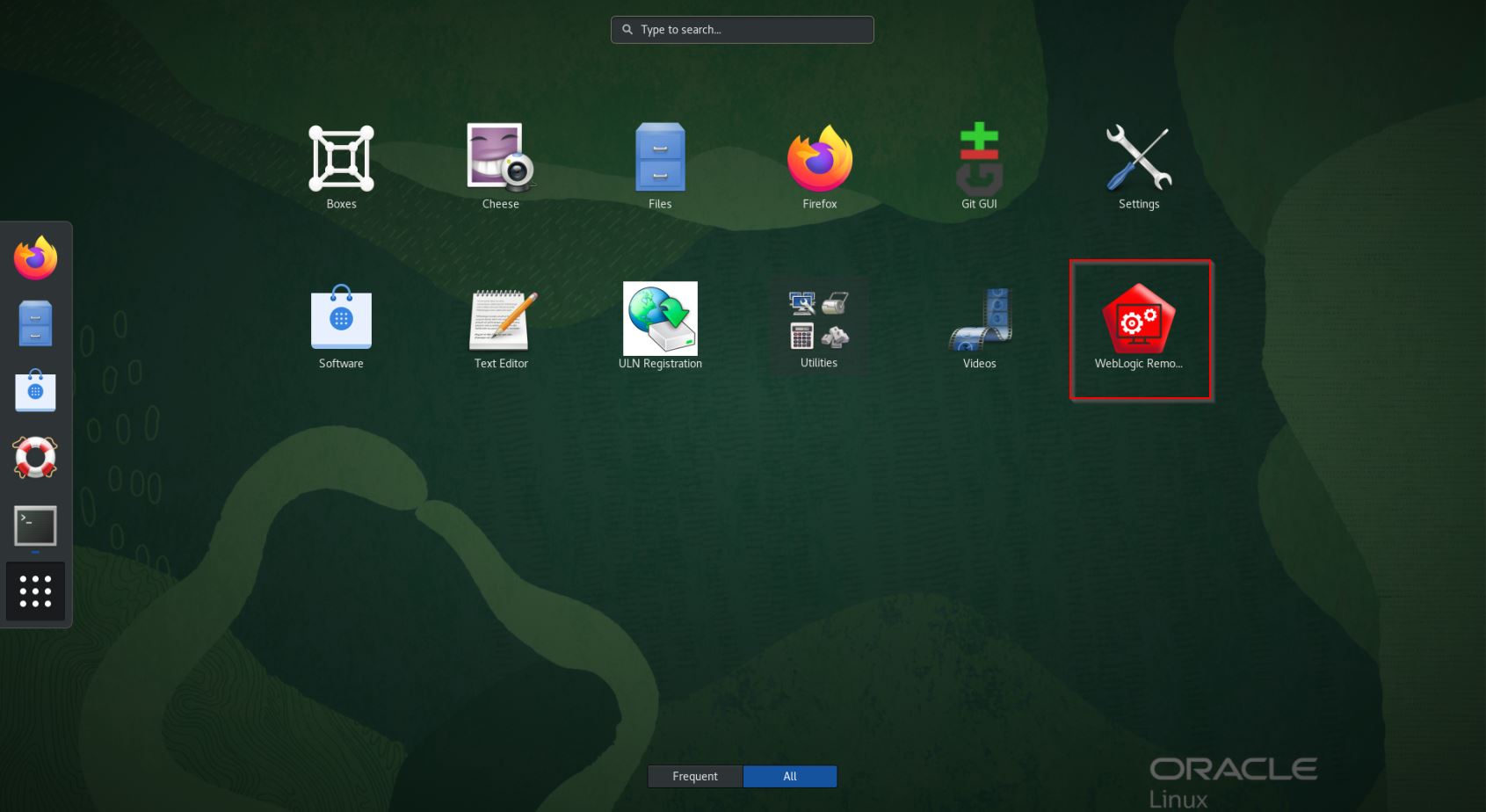

インストールが完了したら、WebLogic Remote Consoleを開きます。

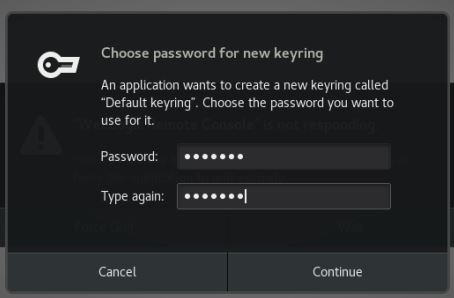

パスワードが求められるので任意の値を入力します。

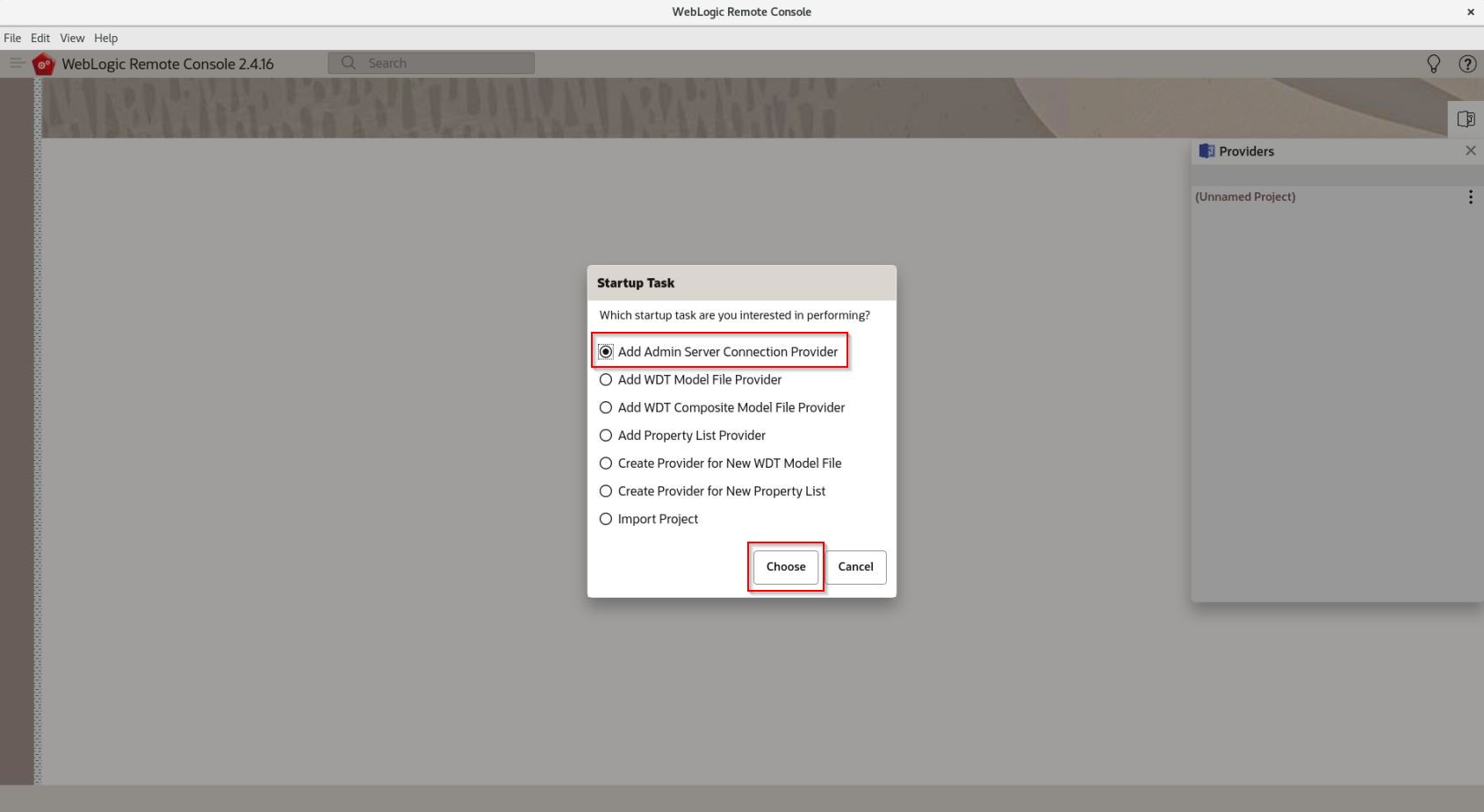

Startup Taskでは Add Admin Server Connection Provider を選択して「Choose」をクリックします。

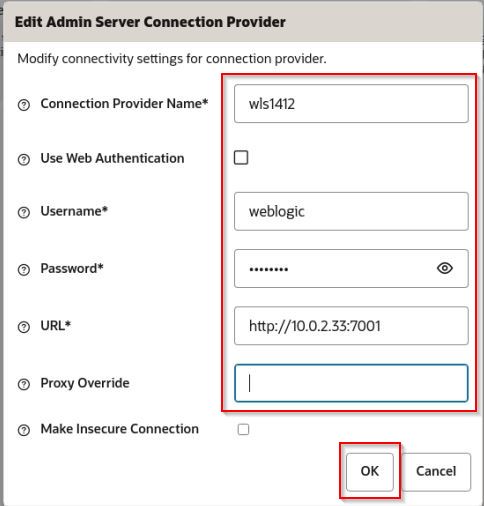

Admin Server Connection Provider の画面では以下のように入力し、「OK」をクリックします。
{private ip}はプロビジョニングした後のジョブで出力されたweblogic_server_administration_consoleのIPアドレス部分の値です。

項目	値
Connection Provider Name	wls1412
User Name	weblogic
Password	welcome1
URL	http://{private ip}:7001

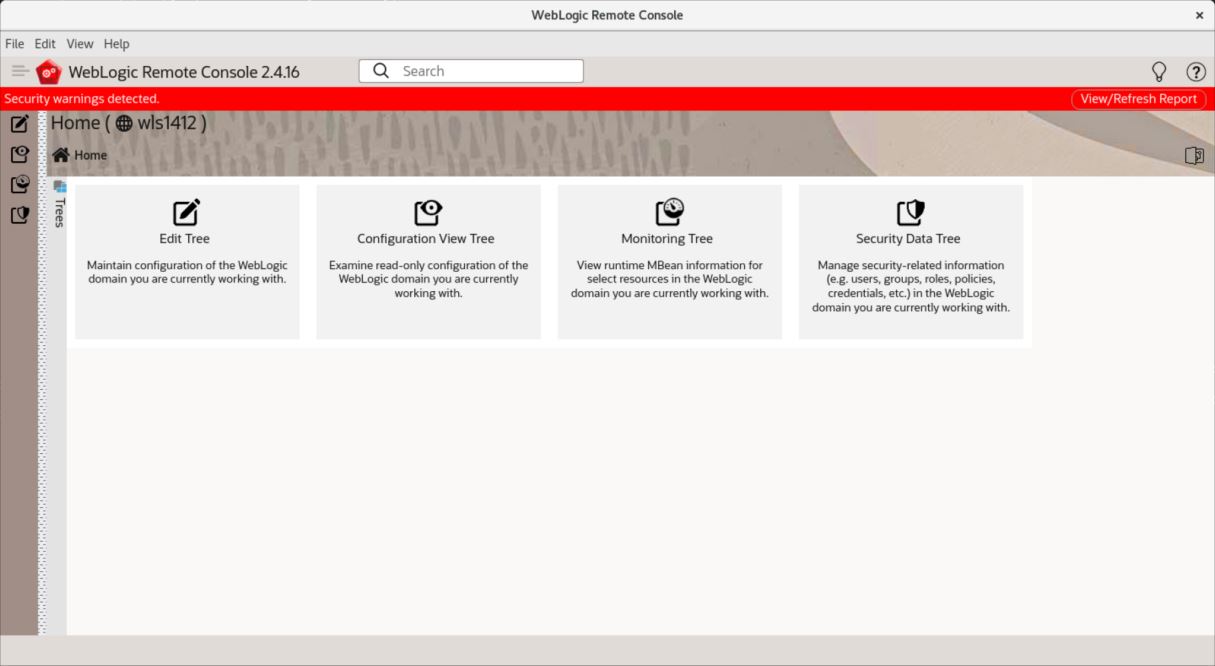

アクセスが成功すると以下の画面が表示されます。

デフォルトでは言語が英語に設定されているので、日本語に変更します。

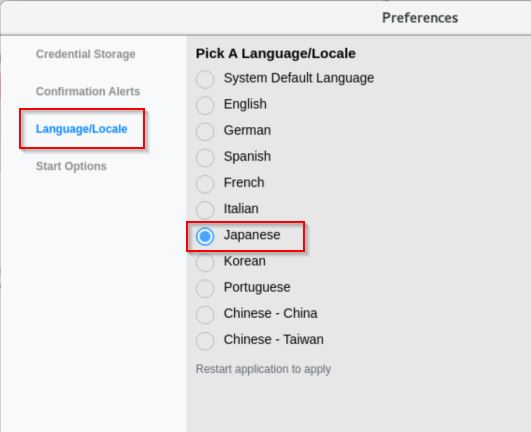

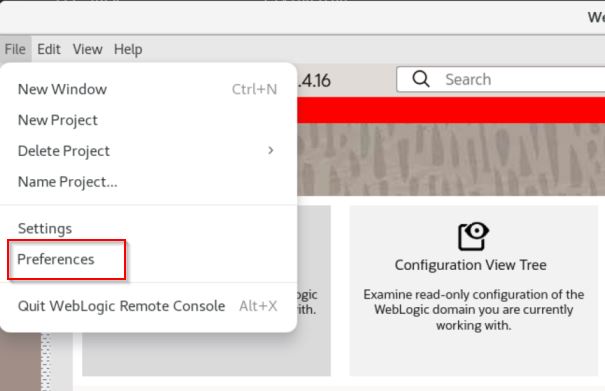

左上のFileから「Preferences」をクリックします。

Language/LocaleからJapaneseを選択して、Remote Consoleを一旦閉じて開きなおします。

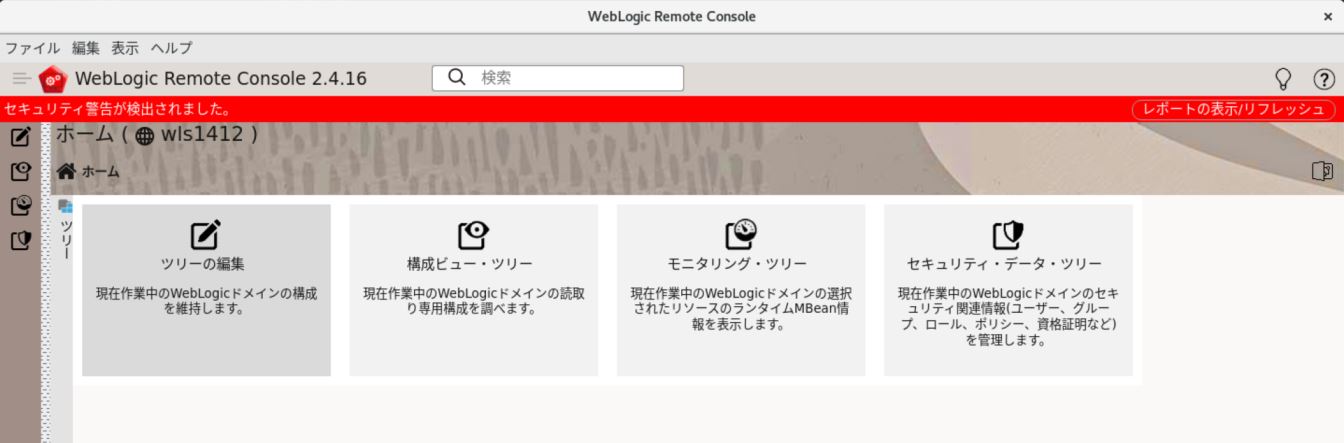

Remote Consoleが日本語化されます。

5. WebLogic Remote Console について

Oracle WebLogic Remote Consoleは、Oracle WebLogic Serverドメインを管理するグラフィカル・ユーザー・インタフェースです。

WebLogic Remote Consoleは、REST APIを使用して柔軟性を提供し、様々な環境のドメインに接続できるようにします: クラウド内の物理または仮想マシン、コンテナまたはKubernetesポッド内。 また、WebLogic Remote Consoleを使用して、WebLogic Deploy Tooling (WDT)メタデータ・モデルを管理できます - つまり、ドメイン・テンプレートを作成し、同じ環境内で管理できます。

WebLogic Remote Consoleは、WebLogic Server 12.2.1.4.0以降と互換性があり、関連するWebLogic Serverリリースで使用可能な機能と一致するようにユーザー・インタフェースを調整します。

WebLogic Remote Consoleを使用して、次の操作を行うことができます:

• WebLogic Serverのインスタンスとクラスタの管理
• WDTメタデータ・モデルの作成および変更
• アプリケーションのデプロイ、管理およびモニター
• ユーザー、グループ、ロールの管理などのセキュリティ・パラメータの構成
• データベース接続性(JDBC),およびメッセージング(JMS)などのWebLogic Serverサービスの構成

詳細はこちらのドキュメントを参照してください。

WebLogic Remote Console 4つのパースペクティブについて

リモート・コンソールでは異なる領域に特化した4つのパースペクティブに分かれてドメインを管理します。

パースペクティブ	アイコン	説明
ツリーの編集		WebLogic Server ドメインの編集可能なビュー。 変更を加えてドメインにコミットする場合は、このパースペクティブを使用します。
構成ビュー・ツリー		WebLogic Server ドメインの読み取り専用ビュー。 変更を加えずにドメインの現在の設定を確認する場合は、このパースペクティブを使用します。
モニタリング・ツリー		実行中のドメインのランタイム統計の概要。 サーバーごとの統計、またはドメイン内のすべてのサーバーを集計した統計を表示できます。 たとえば、Server1 で実行されているアプリケーションと、1 つ以上のサーバーで実行されているアプリケーションを比較します。 モニタリング・ツリーでは、サーバーやアプリケーションの起動や停止などの制御操作も提供されます。
セキュリティ・データ・ツリー		セキュリティ領域内のセキュリティ・プロバイダーのデータの編集可能なビュー。 これには、ユーザー、グループ、ポリシーなどが含まれます。

ツリーの編集と構成ビュー・ツリー
ツリーの編集と構成ビュー・ツリーのパースペクティブは似ていますが、2つの別々のConfiguration MBean から生成されるため、2つのパースペクティブの間には明確な違いが生じます。

1. 「ツリーの編集」で行われた変更は、コミットするまで、または非動的変更の場合はサーバーを再起動するまで、構成ビュー・ツリーには表示されません。
2. 動的に計算されたドメインコンテンツの一部は「ツリーの編集」に表示されません。たとえば、以下の項目が該当します。
   • 動的クラスター（およびそのサーバー）
   • 状況に応じた構成
   • システムプロパティを使用してコマンドラインから行った変更
   • プロダクションモード関連の設定の一部変更
     編集可能なConfiguration MBeanと読み取り専用のConfiguration MBeanの違いの詳細については、以下を参照してください。
     • Oracle WebLogic Server のドメイン構成の理解における構成変更の管理

WebLogic Remote Console ドメイン編集手順の変更

WebLogic Server 14.1.1以前の管理コンソールではドメインに対して追加の構成や変更を行う場合に、「チェンジ・センター」で、「ロックして編集」ボタンを推してロックを獲得し、「変更のアクティブ化」ボタンを選択して変更を確定させるという手順でしたが、リモート・コンソールでは「ツリーの編集」で追加の構成や変更を行うとカート🛒に変更が追加され、カートから「変更のコミット」をすることで変更を確定させるという手順に変わりました。

• WebLogic 14.1.1 以前の管理コンソールでのドメイン更新の流れ
  1. 「ロックして編集」ボタンでロックを獲得
  2. ドメインの追加の構成や変更
  3. 「変更のアクティブ化」ボタンで変更を確定
• WebLogic 14.1.2 以降のリモート・コンソールでのドメイン更新の流れ
  1. 「ツリーの編集」からドメインの追加の構成や変更(更新内容はカートに追加される)
  2. カートの「変更のコミット」ボタンで変更を確定
