101 : ExaDB-Dを使おう

はじめに

Oracle Cloud Infrastructure Exadata Database Service on Dedicated Infrastructure (ExaDB-D) は、Oracle Databaseが高い可用性を備えつつ高いパフォーマンスを発揮できるOracle Exadata Database Machine (Exadata)が利用可能なサービスです。同じようにOCI上でExadataを利用可能なサービスとしては、Autonomous Data WarehouseやAutonomous Transaction Processing などのAutonomous Databaseのサービスがありますが、ExaDB-D が他のサービスと大きく違うところは、全オプションが使える専有型のUser-Managedサービスであるということです。

• 専有型 : H/Wもユーザー専有となり、他のユーザーの環境と分離されるため、セキュリティ・性能を担保できます。
• User-Managed サービス : OS以上は顧客管理。OS上の構築・運用・管理に有効な機能を、クラウドのツールでも提供。パッチ適用やメンテナンスの実施判断・作業タイミングは顧客判。OSログインが可能でこれまで同様の管理方法を用いることができる (OS権限が必要な変更作業、サード・パーティのAgentの導入、ローカルにログやダンプファイルの配置など)ので、別途インスタンスやストレージサービスを立てる必要はありません。

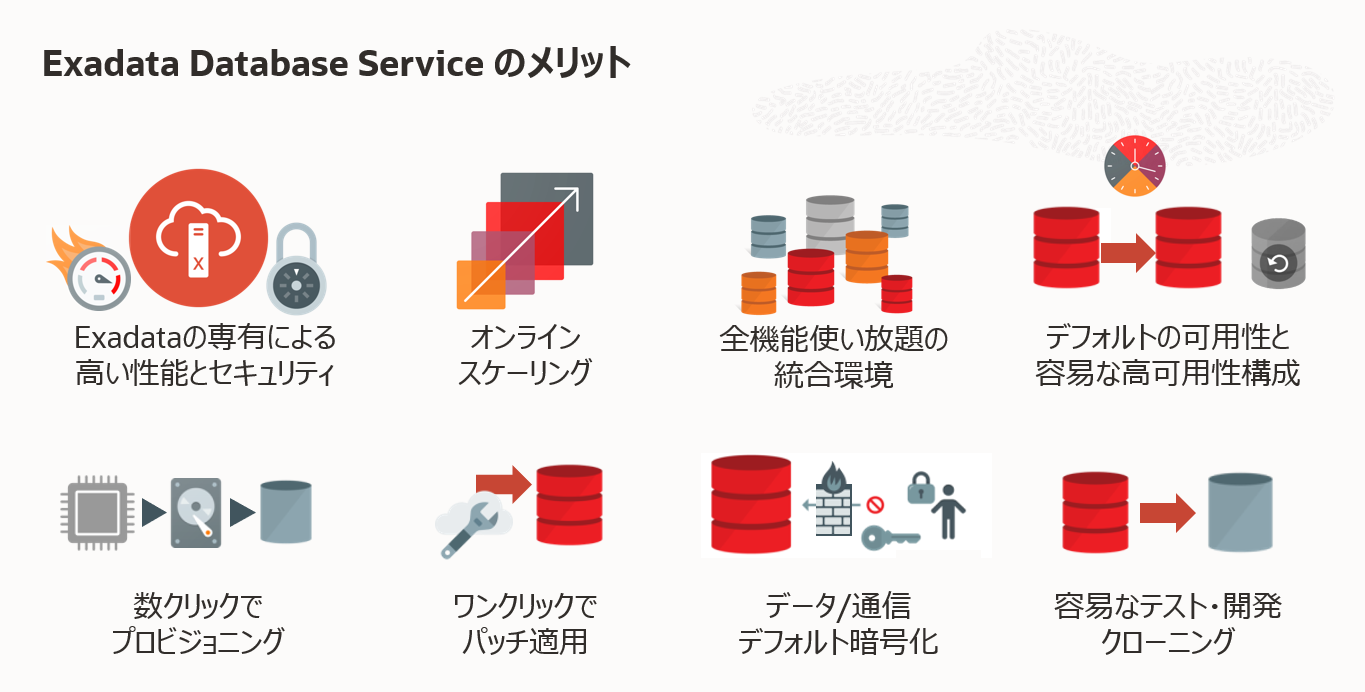

また、オンライン・スケーリング (停止なし)での1時間単位での柔軟な価格体系、デフォルトでの可用性構成や容易に高可用性構成が組めること、PaaSとしてのプロビジョニングや管理面などのメリットがあります。

目次 :

• 1. Exadata Infrastructureの作成
• 2. Exadata VMクラスタの作成
• 3. データベースの作成
• 4. DBシステムへのアクセス
• 5. データベース(PDB)へのアクセス
• 6. PDB上のスキーマへのアクセス

前提条件 :

• シェイプの確認

  ExaDB-Dで利用したいシェイプ名を事前に確認しましょう。ExaDB-Dで利用可能なシェイプについてはOracle Cloud Infrastructure Documentation - Oracle Exadata Database Service on Dedicated Infrastructure Descriptionを参照ください。

• サービス制限の確認・引き上げのリクエスト

  ExaDB-Dを利用するには、まずサービス制限を引き上げる必要があります。サービス制限についてはもしもみなみんがDBをクラウドで動かしてみたら - 第16回 サービス制限についてを参照ください。

• テナント内の準備

  次に、環境作成する前に必要な環境確認やインフラレイヤーでの準備を、下記のチュートリアルをみながら準備しましょう。

  • OCIコンソールにアクセスして基本を理解する
  • クラウドに仮想ネットワーク(VCN)を作る

  ExaDB-D用のVCN内の設定として、前提条件は下記のようなものがあります。

  • ExaDB-Dでは、２つのサブネット(クライアント・サブネットとバックアップ・サブネット)が必要なので２つ作成
  • クライアント・サブネット内では全てのノード間で、TCPとICMPの疎通が必要なのでセキュリティ・リストを設定
  • IPアドレス・スペースの要件

    • Exadata Database Cloudで利用するサブネットは下記と重複しないこと

      X8以前： 192.168.*(特に192.168.128.0/20)

      X8M以降： 100.64.0.0/10

    • クライアント・サブネットで192.168.16.16/28と重複しないこと
    • 複数システムを利用する場合、相互のIPアドレスが重複しないこと
    • シェイプ(ラック・サイズ)に応じて、必要なアドレス数を用意 (Oracle Cloud Infrastructure Documentation - Network Setup for Exadata Cloud Infrastructure Instancesを参照ください。)

所要時間 : 約6時間

1. Exadata Infrastructureの作成

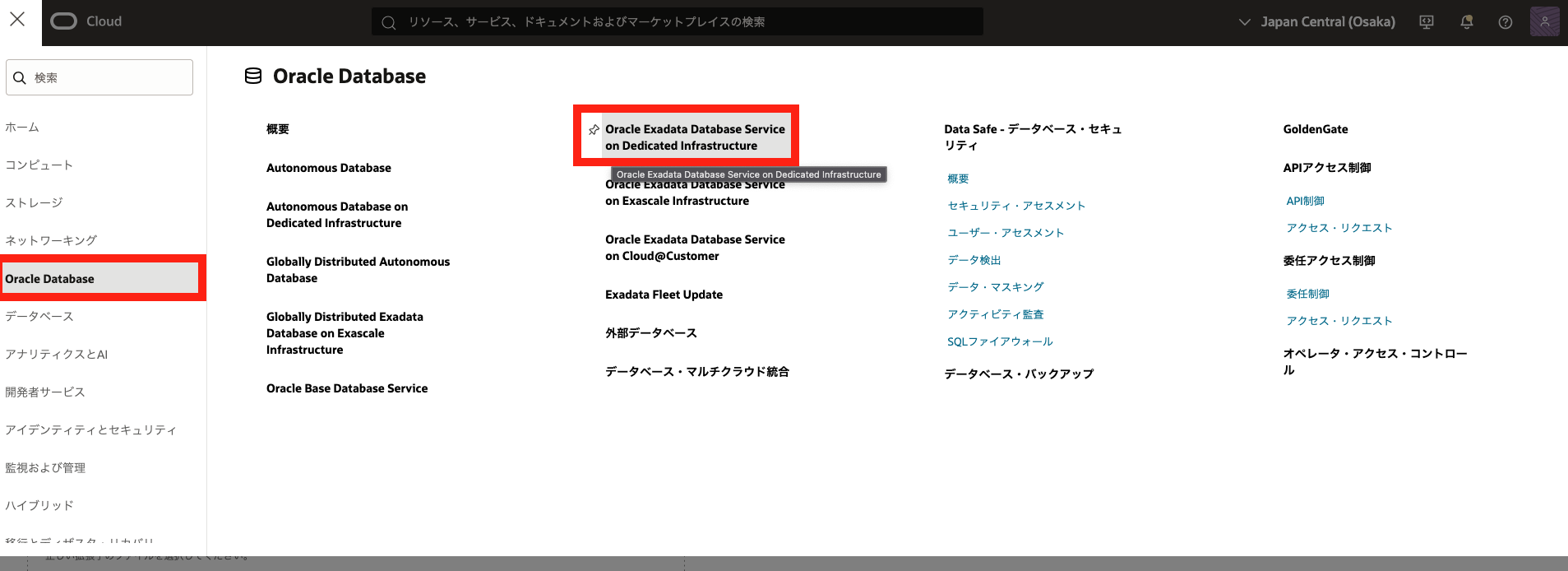

1. OCIコンソール・メニューから Oracle Database → Oracle Public Cloud上のExadata に移動します。

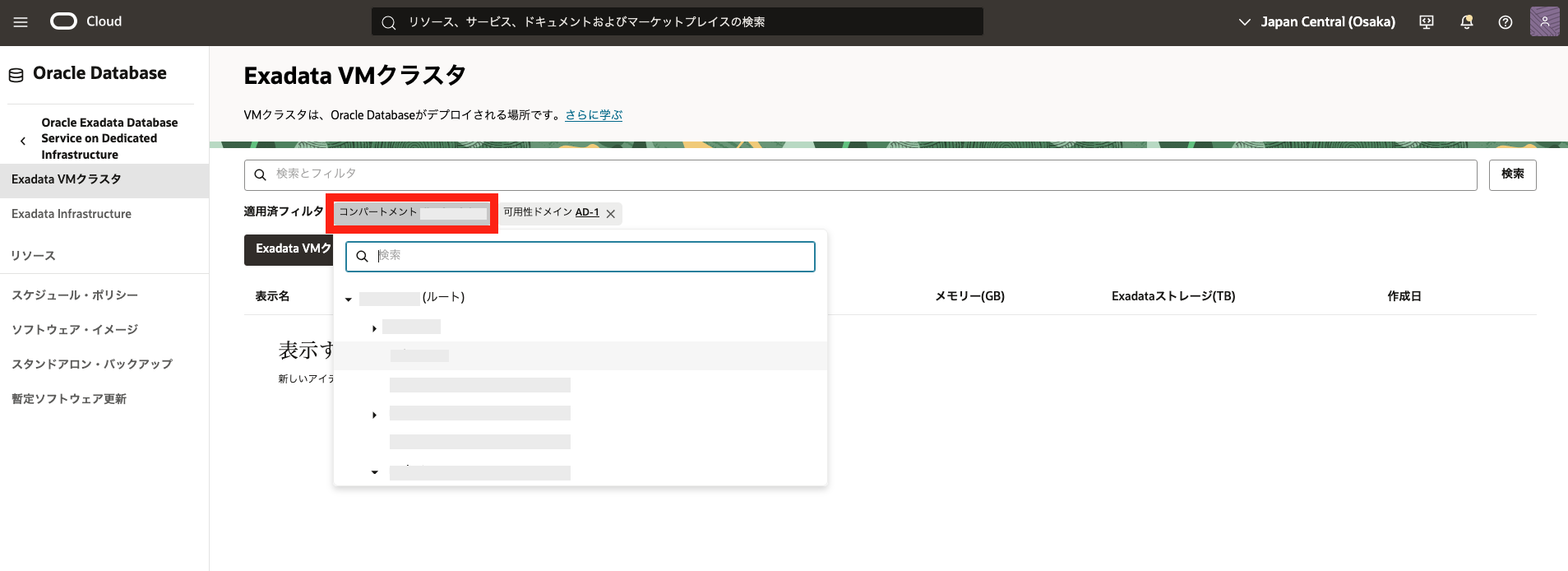

2. 利用したいコンパートメントをリスト範囲のコンパートメントから選択します。

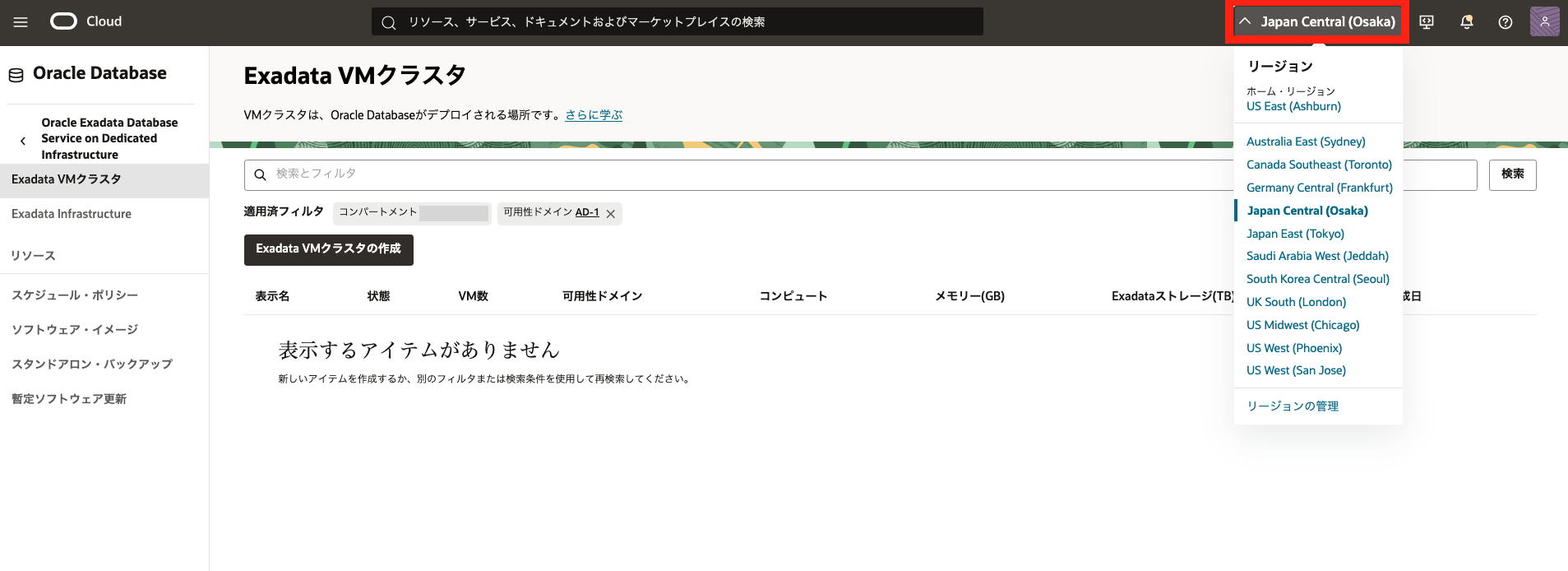

3. 利用したいリージョンを右上のリージョンの折りたたみメニューをクリックして、リージョンの一覧から選択します。



4. 画面左の 専用インフラストラクチャ上のOracle Exadata Database Service の下の Exadata Infrastructure をクリックします。



5. Exadata Infrastructureの作成 をクリックします。

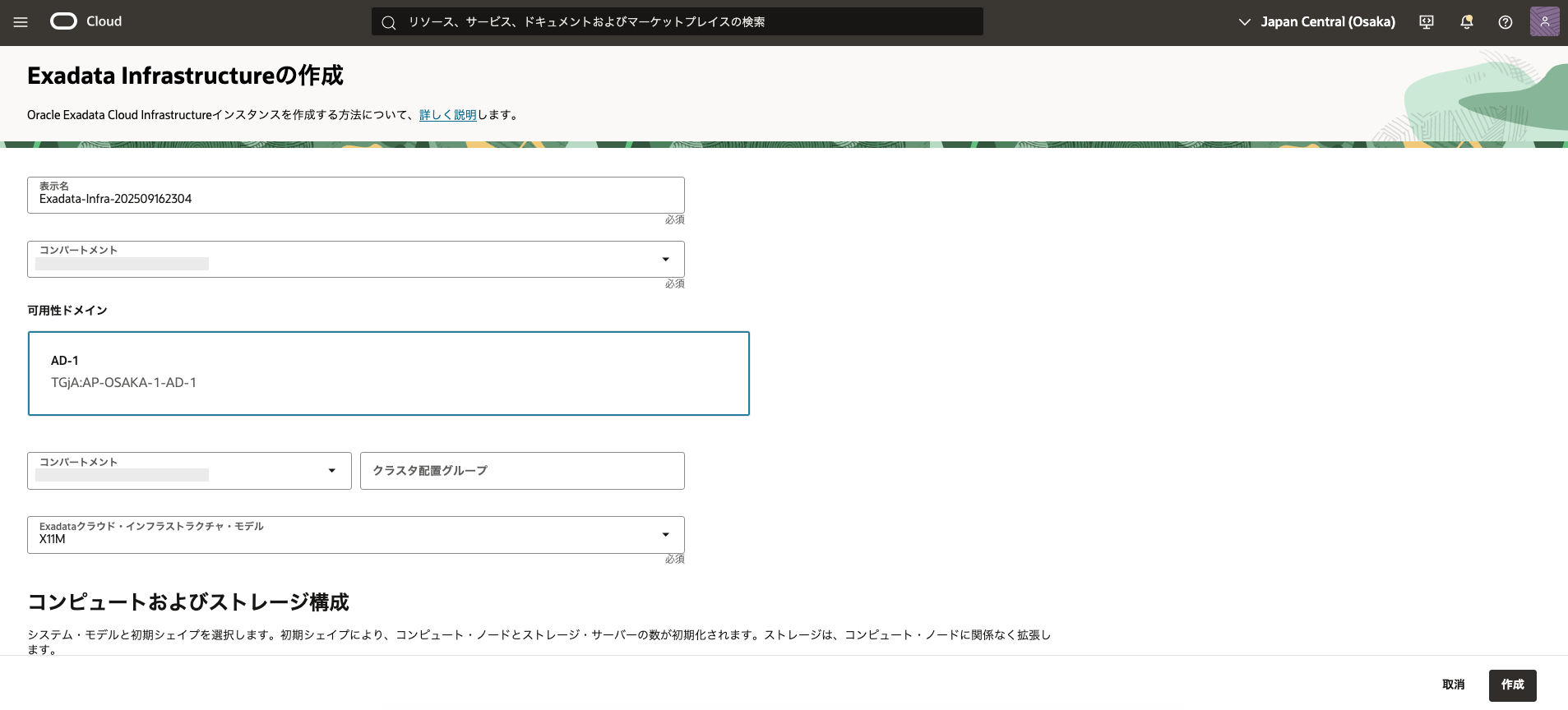

6. Exadata Infrastructureの作成 の各項目は以下のように設定します。その他の設定はデフォルトのままにします。

   • Exadataインフラストラクチャの基本情報の指定
     • コンパートメント - 利用したいコンパートメントを選択します。
     • 表示名 - 任意
   • 可用性ドメインの選択 - 利用する可用性ドメインを選択します。 (東京や大阪の場合は1つしかありません。)
   • Exadataクラウド・インフラストラクチャ・モデルの選択 - 利用するシェイプ (ExadataのRackモデル)を選択します。（本チュートリアルではX9M-2を選択します。）
   • コンピュートおよびストレージ構成 (X8M-2およびX9M-2を選択した場合。※Exadataベース、X6-2、X7-2、X8-2を選択した場合は設定が異なります。)
     • データベース・サーバー - 使用したいデータベース・サーバーの台数を指定します。 (最低2台)
     • ストレージ・サーバー - 使用したいストレージ・サーバーの台数を指定します。 (最低3台)



   • システム構成の選択 (X6-2、X7-2、X8-2を選択した場合) - 使用したいシステム構成を選択します。

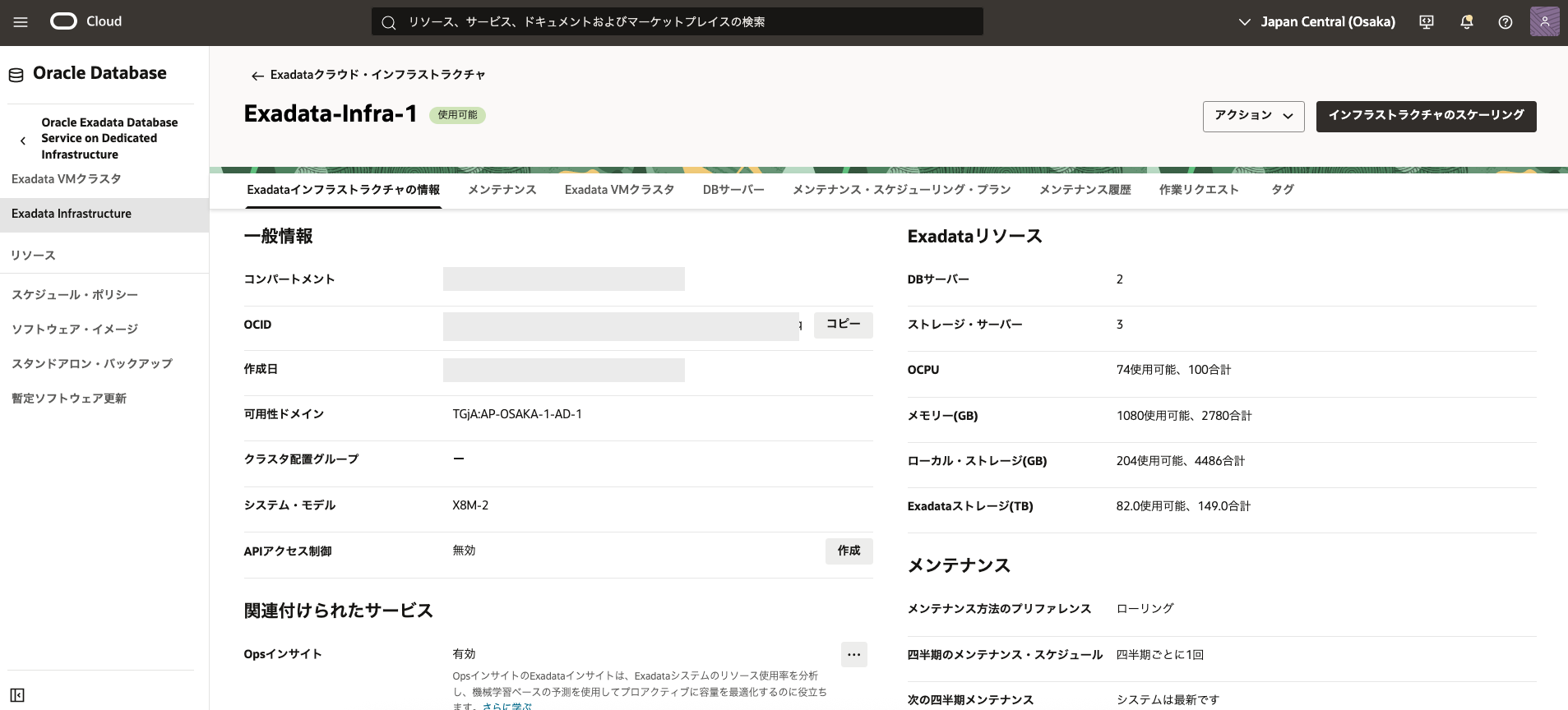

   設定後、Exadata Infrastructureの作成をクリックします。作成まで1分ほどかかります。





2. Exadata VMクラスタの作成

1. OCIコンソール・メニューから Oracle Database → Oracle Public Cloud上のExadata に移動します。

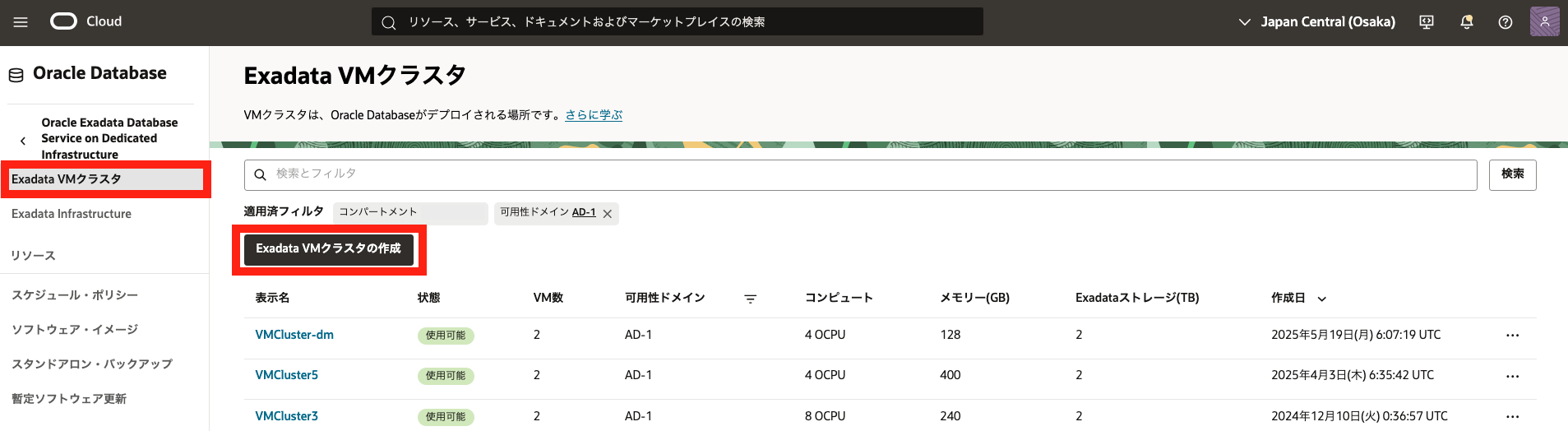

2. Exadata VMクラスタの作成 をクリックします。

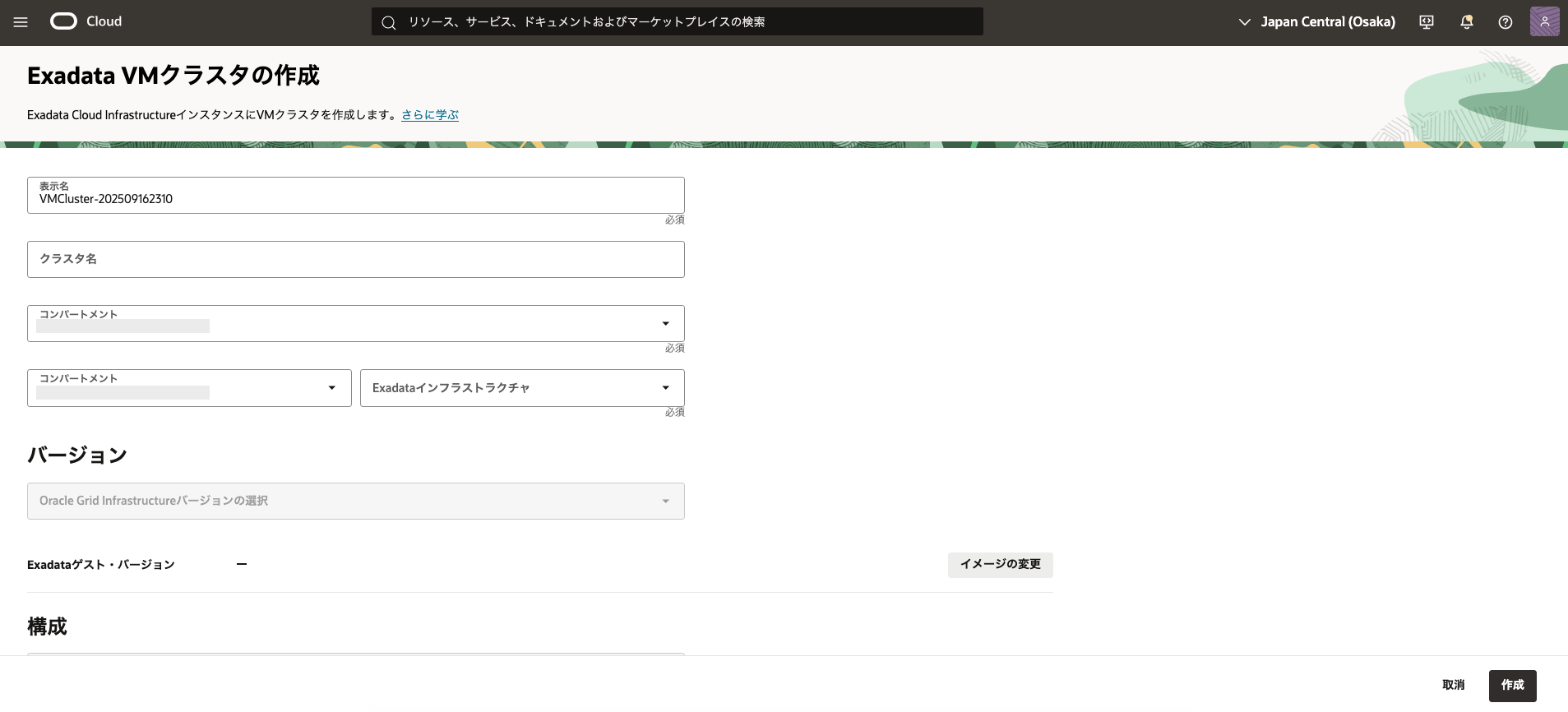

3. Exadata VMクラスタの作成 の各項目は以下のように設定します。その他の設定はデフォルトのままにします。

   • コンパートメント - 利用したいコンパートメントを選択します。
   • 表示名 - 任意
   • クラスタ名 - 任意もしくはなしでも可能
   • [コンパートメント名]のExadataインフラストラクチャの選択 - 1. Exadata Infrastructureの作成で作成したExadataインフラストラクチャを選択します。

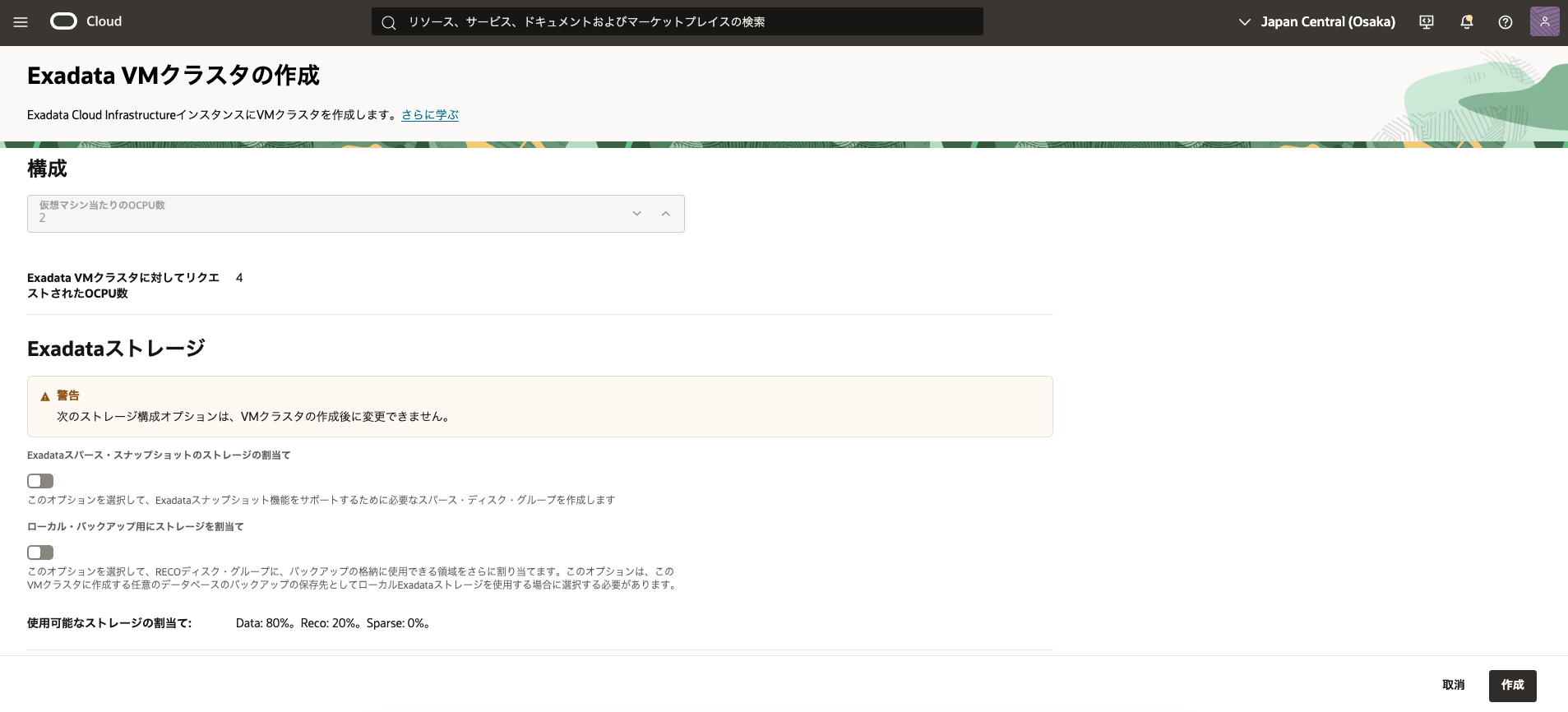

   • VMクラスタの構成
     • 仮想マシン当たりのOCPU数を指定 - 仮想マシン当たりで利用したいOCPU数を指定します。　(本ガイドではデフォルトの2を選択します。)

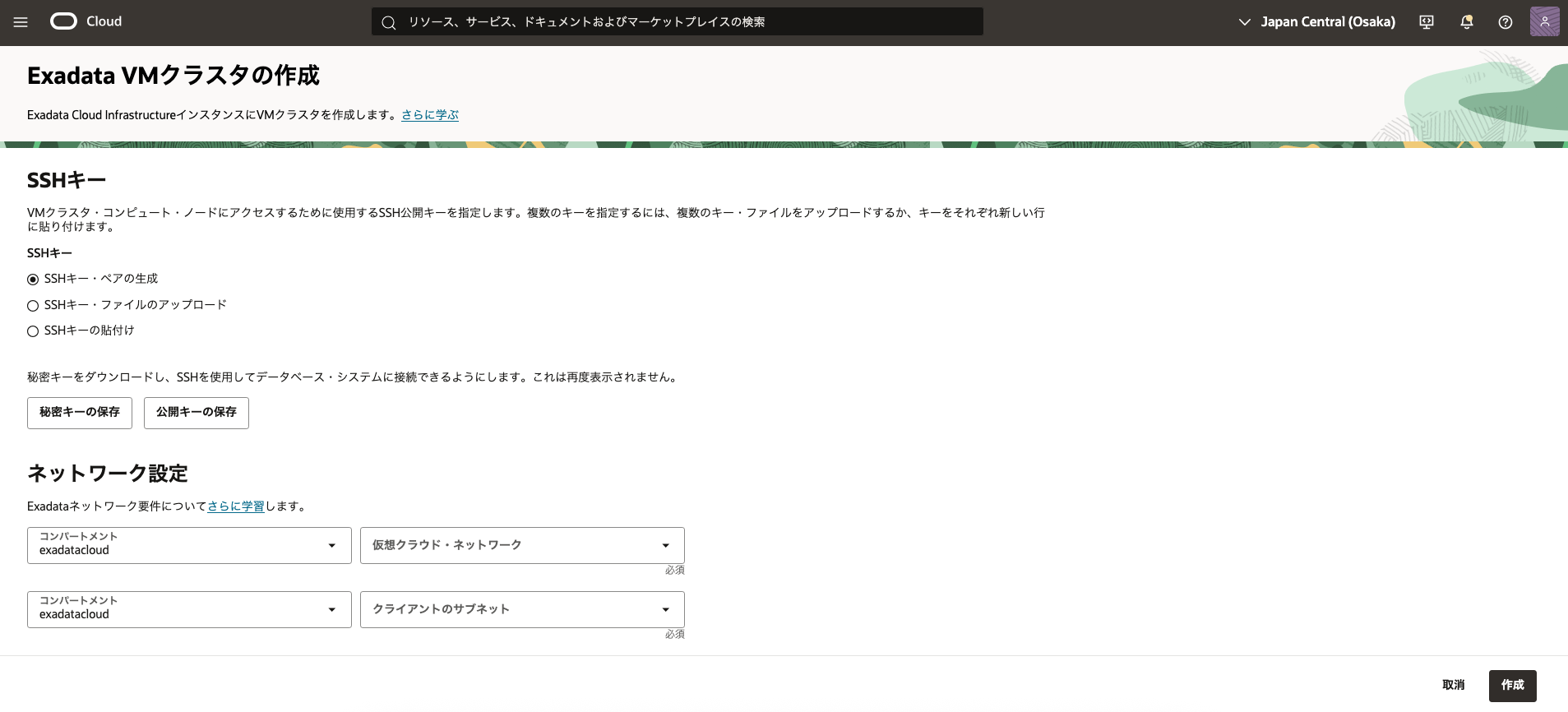

   • SSHキーの追加 - ペアの生成、SSHキー・ファイルのアップロード、SSHキーの貼付けのいずれかの選択肢よりSSHキーを追加します。

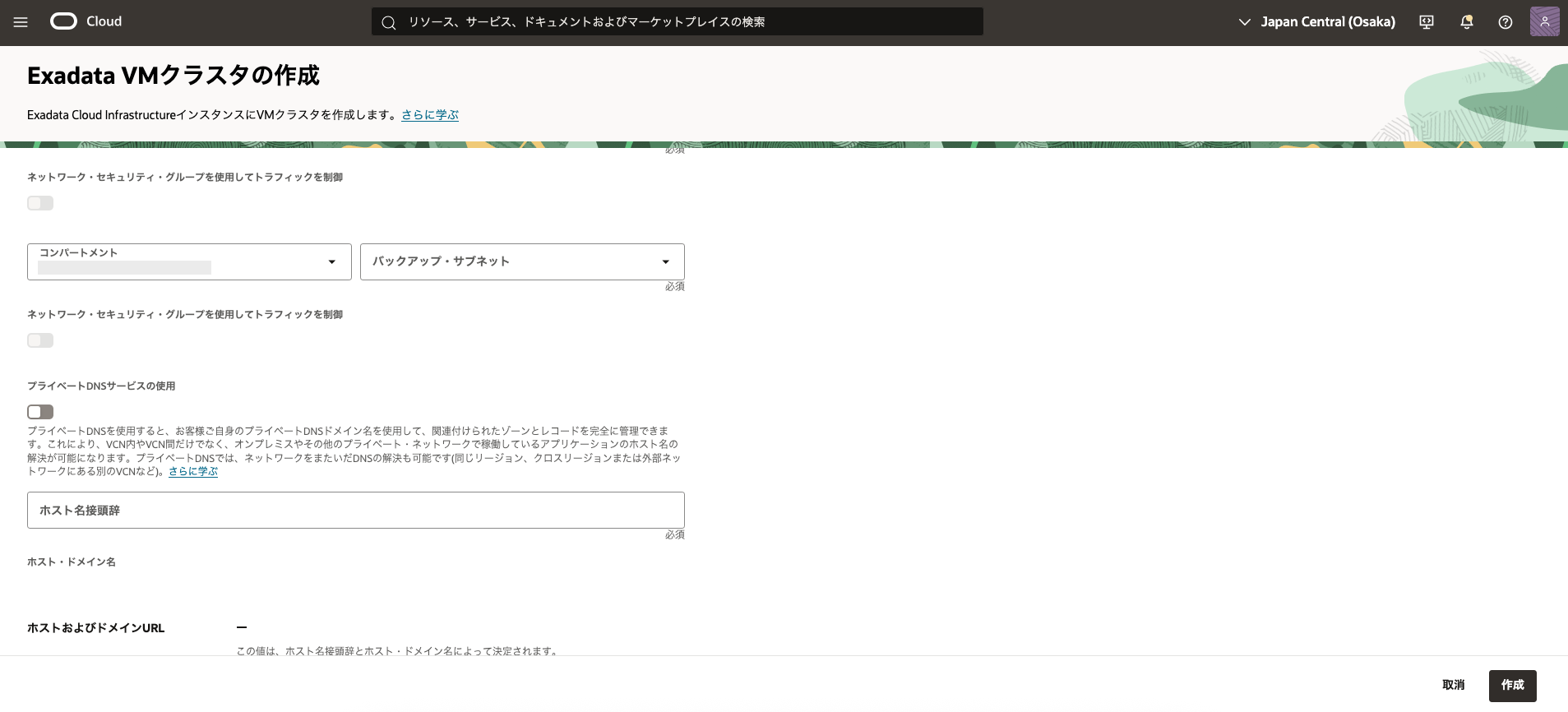

   • ネットワーク設定の構成
     • [コンパートメント名]の仮想クラウド・ネットワークの選択 - 前提条件で用意したVCNを指定します。
     • [コンパートメント名]のクライアントのサブネットの選択 - 前提条件で用意したクライアント用のサブネットを選択します。
     • [コンパートメント名]のバックアップ・サブネットの選択 - 前提条件で用意したバックアップ用のサブネットを選択します。
     • ホスト名接頭辞 - 任意

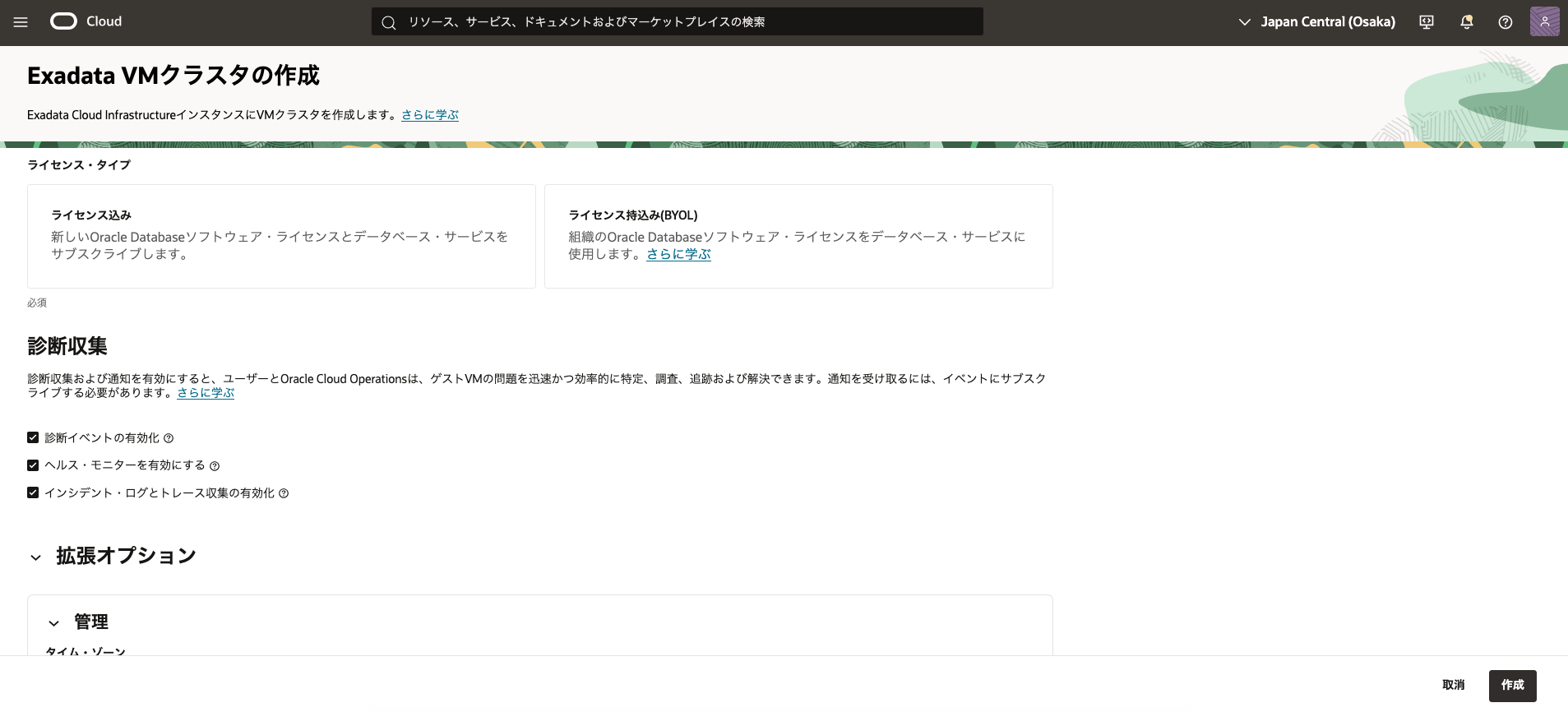

   • ライセンス・タイプの選択 - 含まれるライセンス、ライセンス持ち込み(BYOL) のいずれかを選択します。
   • 拡張オプション (※こちらの設定はオプションです。)
     • 管理
       • タイムゾーン - Asia/Tokyo (ブラウザ検出済み)を選択

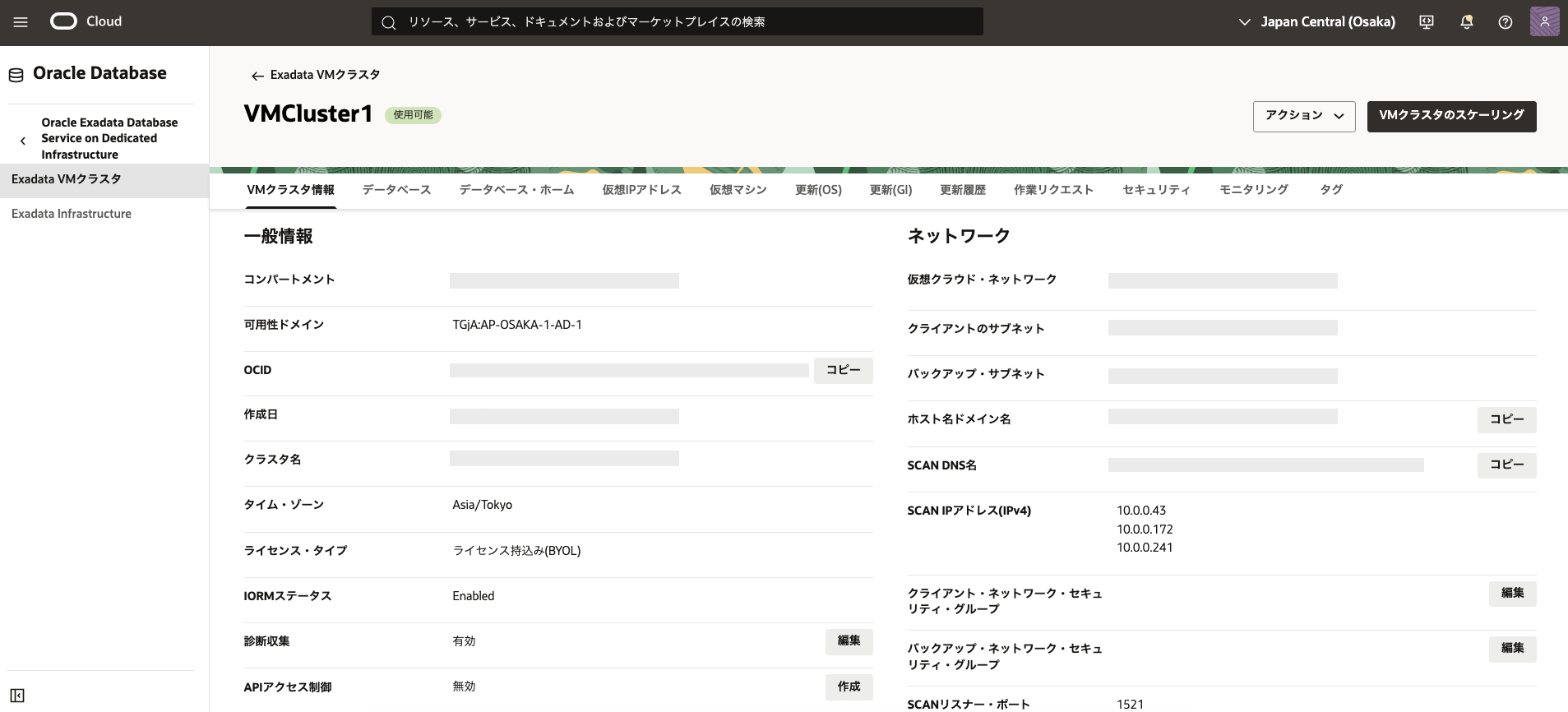

   設定後、Exadata VMクラスタの作成 をクリックします。作成まで3~4時間ほどかかります。





3. データベースの作成

1. OCIコンソール・メニューから Oracle Database → Oracle Public Cloud上のExadata に移動します。



2. 2. Exadata VMクラスタの作成で作成したExadata VMクラスタの表示名をクリックします。

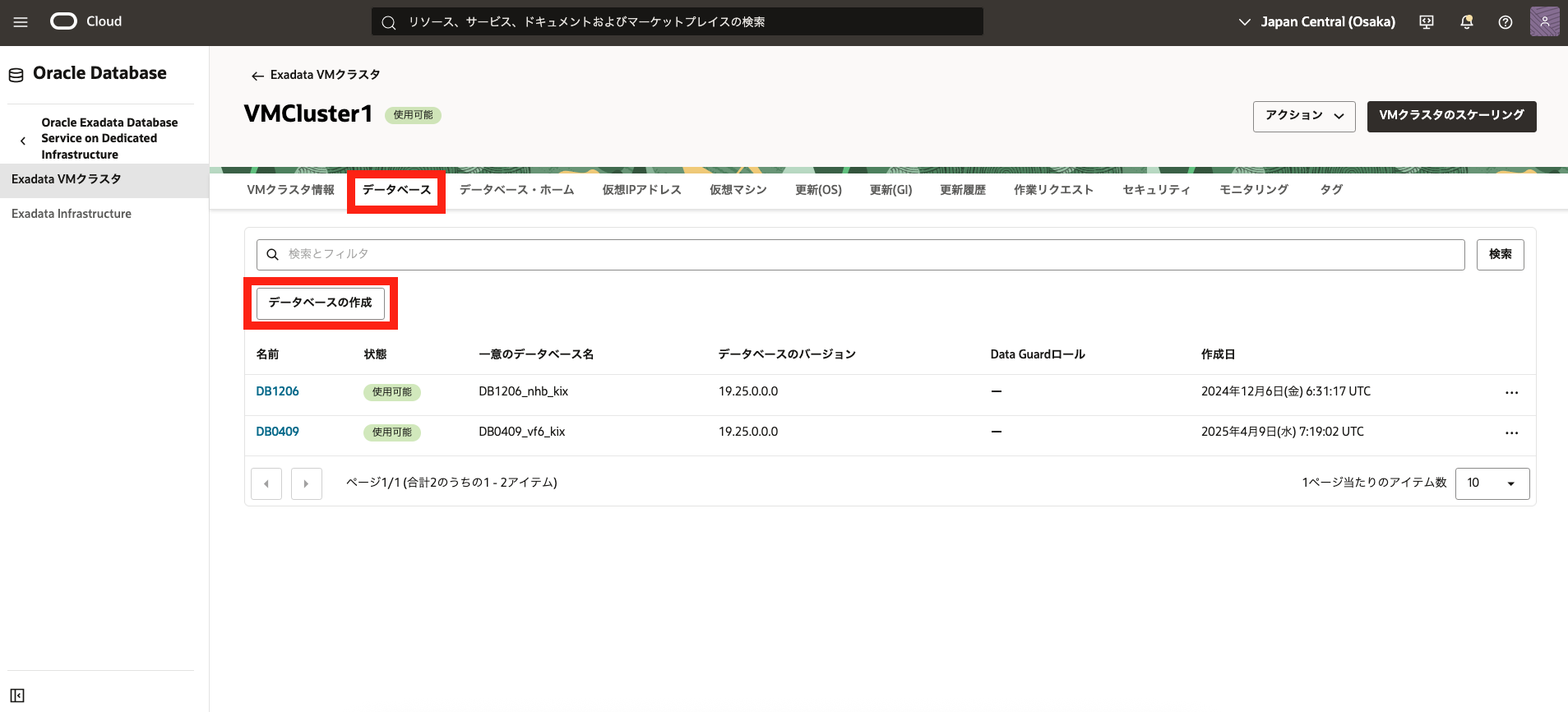

3. データベースの作成 をクリックします。

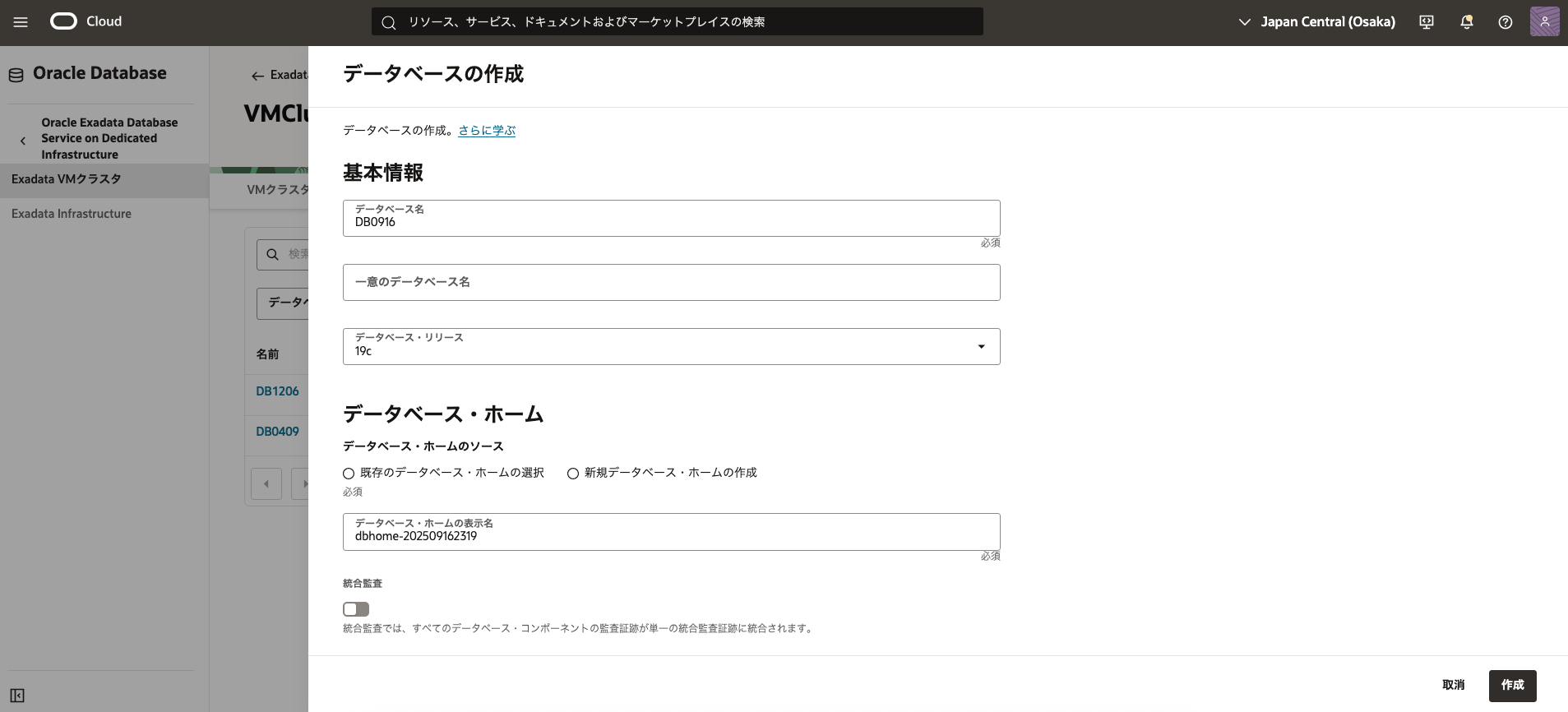

4. データベースの作成 の各項目は以下のように設定します。その他の設定はデフォルトのままにします。

   • データベースの基本情報
     • データベース名 - 任意
     • 一意のデータベース名 - 任意もしくはなしでも可能
     • データベースのバージョン - 利用したいデータベースのバージョンを選択します。
     • PDB名 - 任意もしくはなしでも可能 (なしの場合、デフォルトでPDB1と設定されます。)



   • データベース・ホームの指定
     • データベース・ホームの表示名 - 任意
     • データベース・イメージ - データベース・イメージの変更をクリックします。 データベース・ソフトウェア・イメージの選択画面で、使用したいイメージ・タイプとOracle Databaseバージョン選択します。



   設定後、選択をクリックします。

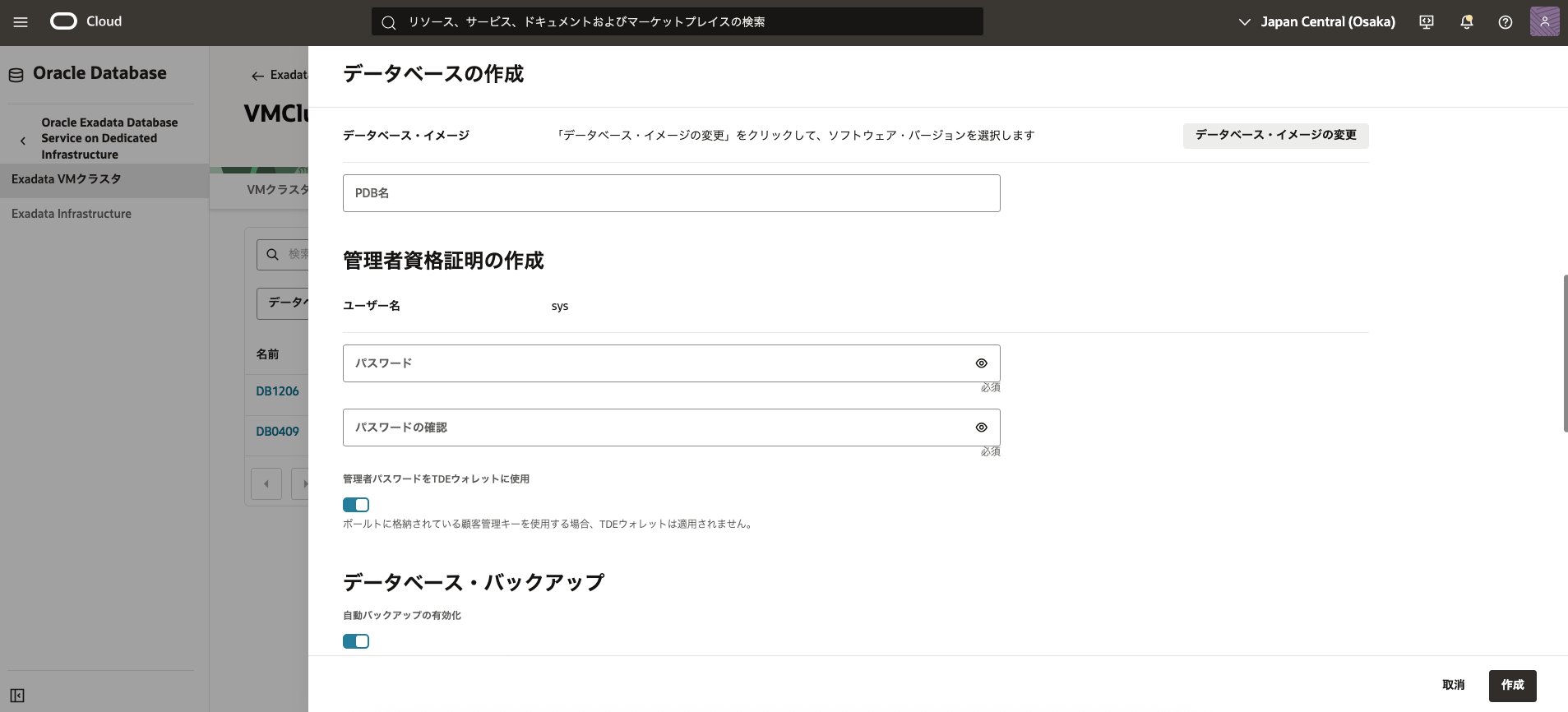

   • 管理者資格証明の作成
     • パスワード - 任意 (sysスキーマのパスワードです。後から使用しますので、忘れずにメモしておいてください。)
     • パスワードの確認 - 任意 (sysスキーマのパスワードです。後から使用しますので、忘れずにメモしておいてください。)
   • ワークロード・タイプの選択 - トランザクション処理かデータ・ウェアハウスのいずれかを選択します。

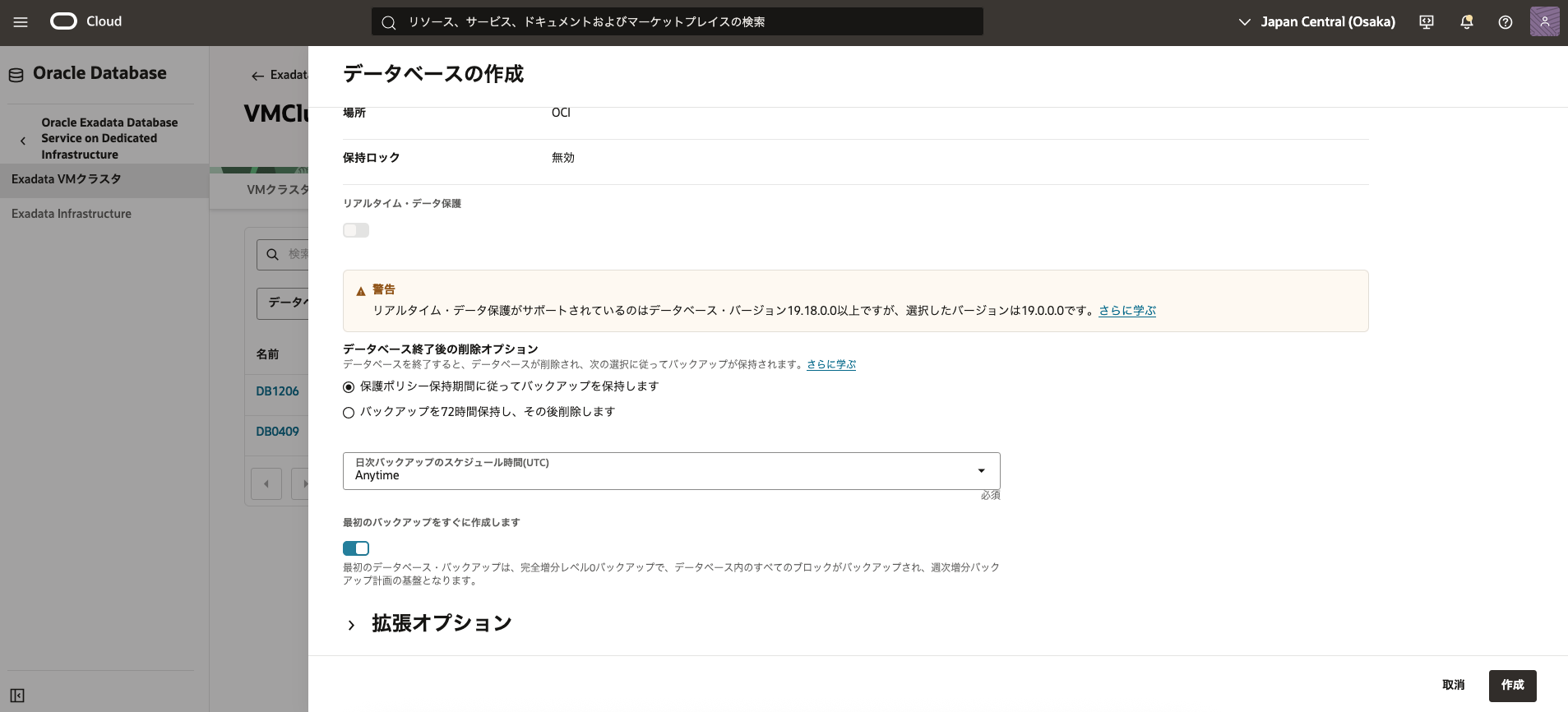

   • データベース・バックアップの構成
   • 自動バックアップの有効化 からチェックを外します。自動バックアップは作成後に有効化可能です。この章ではチェックを外します。



   設定後、データベースの作成 をクリックします。作成まで40分ほどかかります。





4. DBシステムへのアクセス

1. OCIコンソール・メニューから Oracle Database → Oracle Public Cloud上のExadata に移動します。



2. 2. Exadata VMクラスタの作成で作成したExadata VMクラスタの表示名をクリックします。

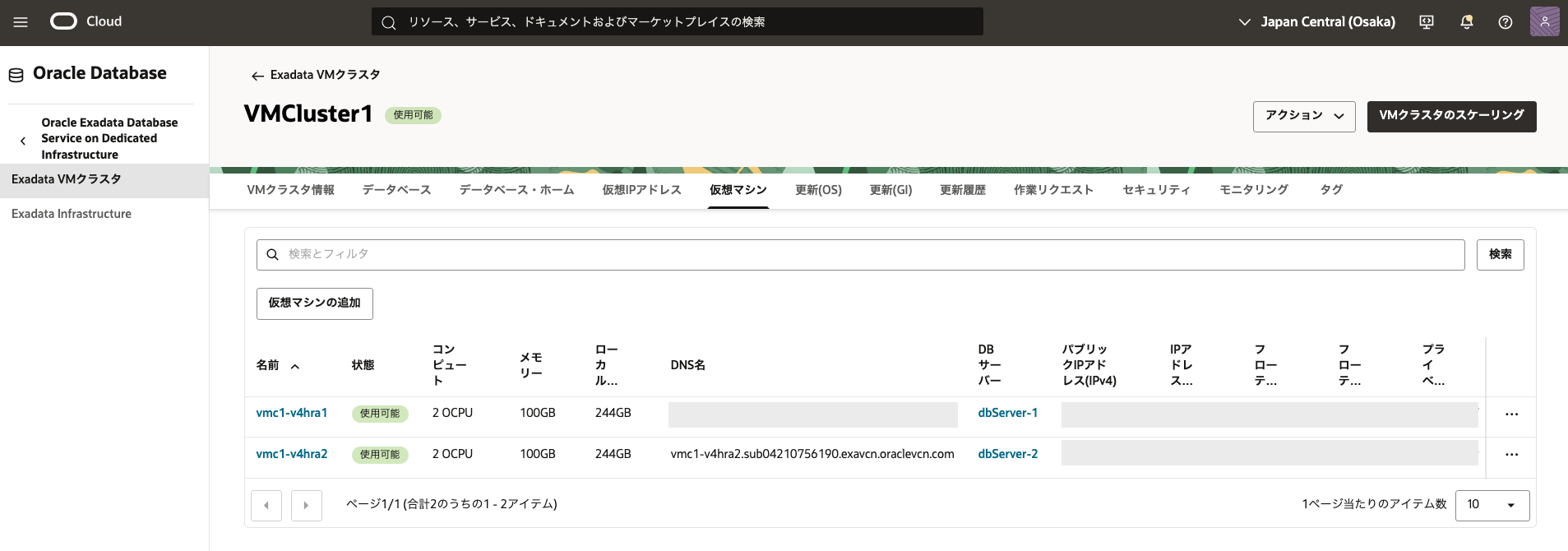

3. リソースの一覧から仮想マシンをクリックします。



4. 接続したいノードのパブリックIPアドレスに表示されているIPアドレスをメモします。



5. 任意のターミナルソフトを起動し、以下の情報でssh接続します。
   • IPアドレス - 上記ステップで確認したインスタンスの パブリックIPアドレス
   • ポート - 22 (デフォルト)
   • ユーザー - opc (DBシステムは、接続用に予め opc というユーザーが用意されています)
   • SSH鍵 - 2. Exadata VMクラスタの作成の3.で追加した公開鍵と対になる秘密鍵を使用します。
   • パスフレーズ - 秘密鍵にパスフレーズが設定されている場合は指定してください。 下記は Tera Term を利用した場合の接続の設定例です。





   接続が成功すると以下のように表示されます。



6. oracleユーザーにログインします。

   実行コマンド

    sudo su -　oracle


   実行例

    [opc@exa1-tmhmo1 ~]$ sudo su - oracle
    Last login: Fri Jul  8 17:30:15 JST 2022
    [oracle@exa1-tmhmo1 ~]$


   ログアウトせず、そのまま次に進んでください。

5. データベース(PDB)へのアクセス

1. 環境変数設定ファイルの読み込み

   oracleユーザーのホーム・ディレクトリ(/home/oracle)に環境変数設定ファイルが自動で生成されていて、そのファイルの中身を読み込むことで簡単に環境変数が設定され、データベースの接続が簡素化されます。

   以下のように環境変数設定ファイルを確認し、読み込みます。また、環境変数の設定が反映されたか確認します。

   実行コマンド

    ls
    . <データベース名> .env
    env | grep ORACLE


   実行例

    [oracle@exa1-tmhmo1 ~]$ ls
    DB.env
    [oracle@exa1-tmhmo1 ~]$ . DB.env
    [oracle@exa1-tmhmo1 ~]$ env | grep ORACLE
    ORACLE_UNQNAME=DB_bkc_kix
    ORACLE_SID=DB1
    ORACLE_BASE=/u02/app/oracle
    ORACLE_HOSTNAME=exa1-tmhmo1.sub07160524340.testvcn.oraclevcn.com
    ORACLE_HOME=/u02/app/oracle/product/19.0.0.0/dbhome_1


2. データベース(CDB)に接続する

   以下のコマンドを用いて3. データベースの作成で作成したデータベースのコンテナ・データベース (CDB)に対してsysユーザでSQL*Plusから接続します。

   実行コマンド

    sqlplus / as sysdba


   実行例

    [oracle@exa1-tmhmo1 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Mon Jul 4 22:15:37 2022
    Version 19.15.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production
    Version 19.15.0.0.0

    SQL>


   接続しているデータベースのデータベース名とコンテナ名を確認します。

   実行コマンド

    show parameter db_name
    show con_name


   実行例

    SQL> show parameter db_name

    NAME                                 TYPE        VALUE
    ------------------------------------ ----------- ------------------------------
    db_name                              string      DB
    SQL> show con_name

    CON_NAME
    ------------------------------
    CDB$ROOT


3. PDBに接続する

   デフォルトで作成されているPDBを確認し、PDBインスタンスに接続します。

   実行コマンド

    show pdbs
    alter session set container = PDB ;


   実行例

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
            2 PDB$SEED                       READ ONLY  NO
            3 PDB                            READ WRITE NO
    SQL> alter session set container = PDB ;

    Session altered.

    SQL>


4. PDB上にスキーマを作成します。

   尚、ここでは便宜上、最低限必要な権限を付与していますが、要件に応じて権限・ロールを付与するようにしてください。

   実行コマンド

    create user TESTUSER identified by <任意のパスワード> ;
    grant CREATE SESSION, CONNECT,RESOURCE,UNLIMITED TABLESPACE to TESTUSER ;
    exit


   実行例

    SQL> create user TESTUSER identified by Welcome1 ;

    User created.

    SQL> grant CREATE SESSION, CONNECT,RESOURCE,UNLIMITED TABLESPACE to TESTUSER ;

    Grant succeeded.

    SQL> exit
    Disconnected from Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production
    Version 19.15.0.0.0
    [oracle@exa1-tmhmo1 ~]$


6. PDB上のスキーマへのアクセス

1. OCIコンソール・メニューから Oracle Database → Oracle Public Cloud上のExadata に移動します。

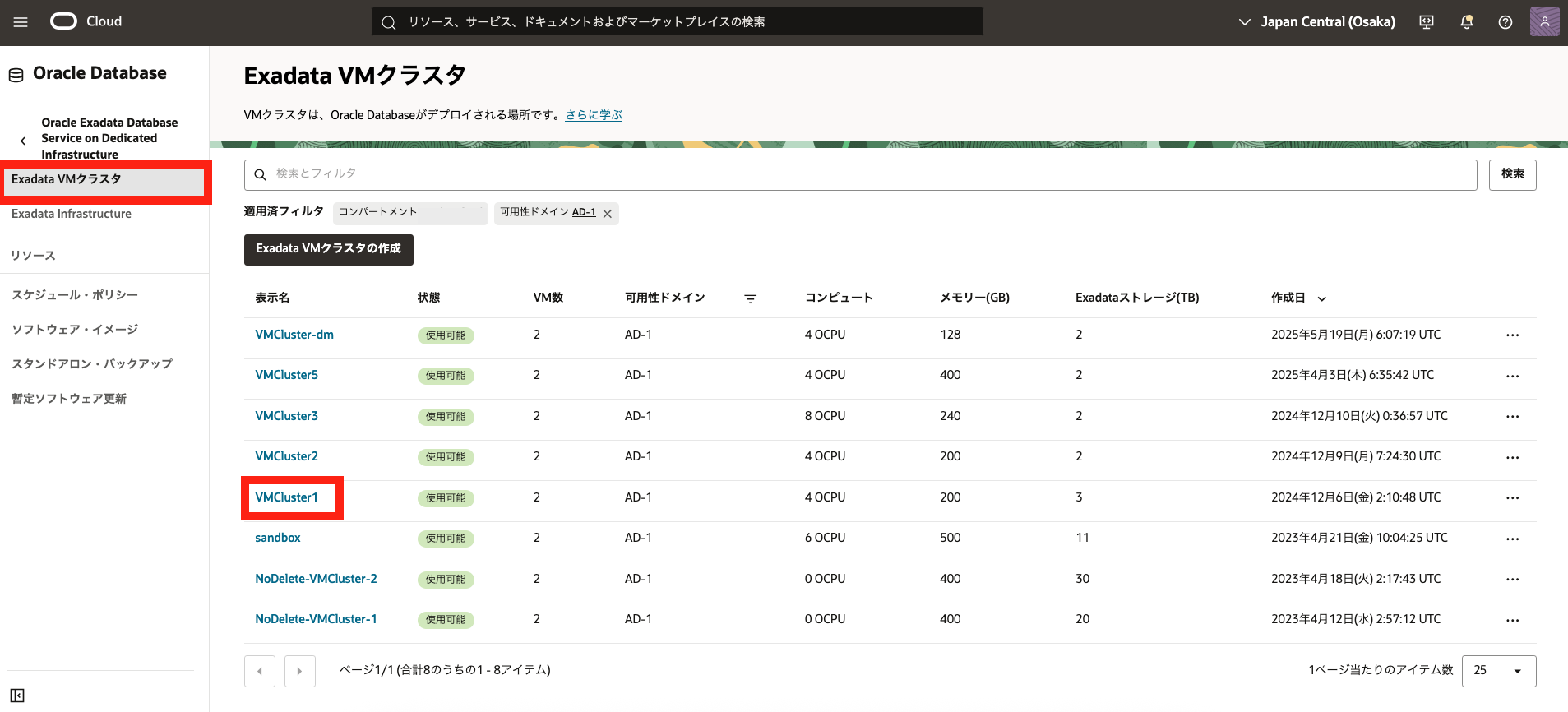

2. 2. Exadata VMクラスタの作成で作成したExadata VMクラスタの表示名をクリックします。

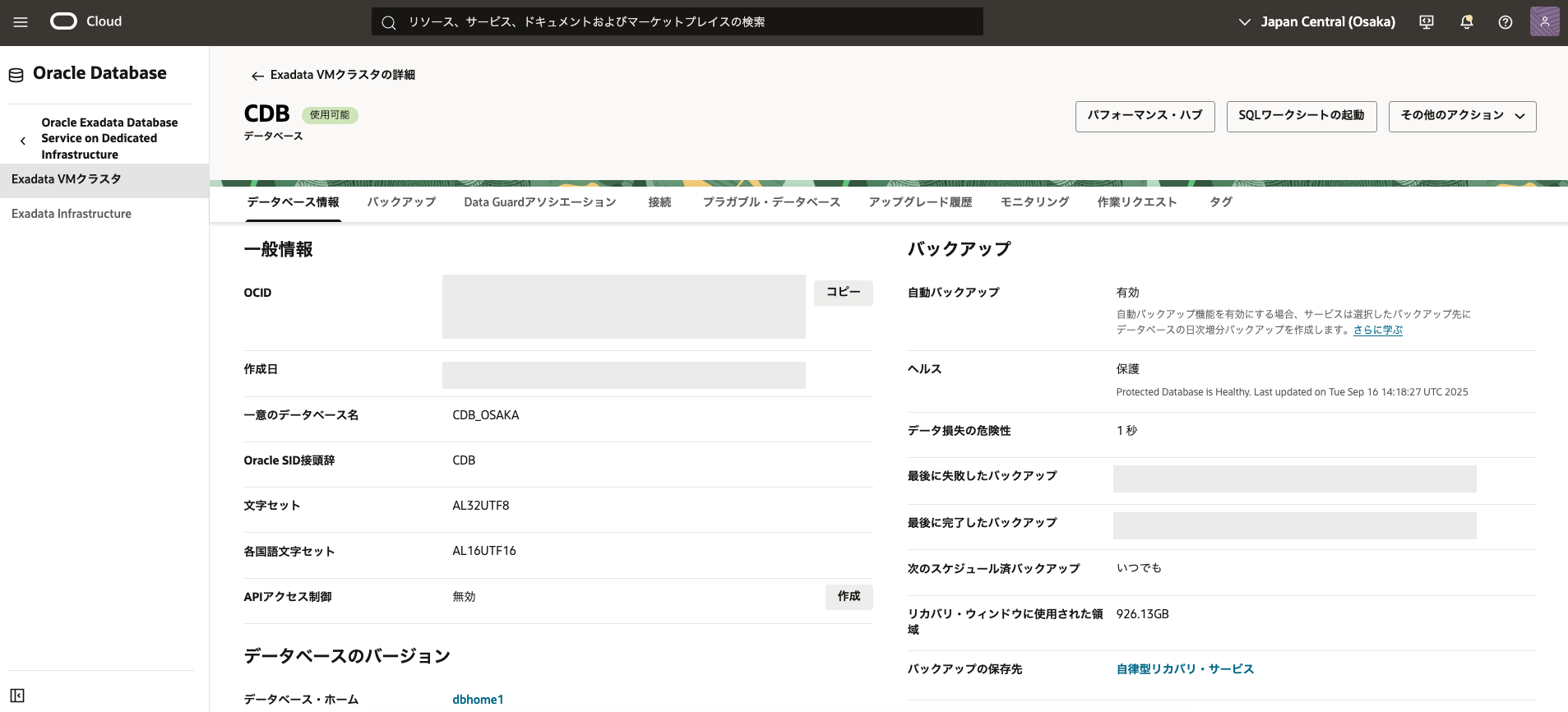

3. データベースの一覧から3. データベースの作成で作成したデータベースの名前をクリックします。

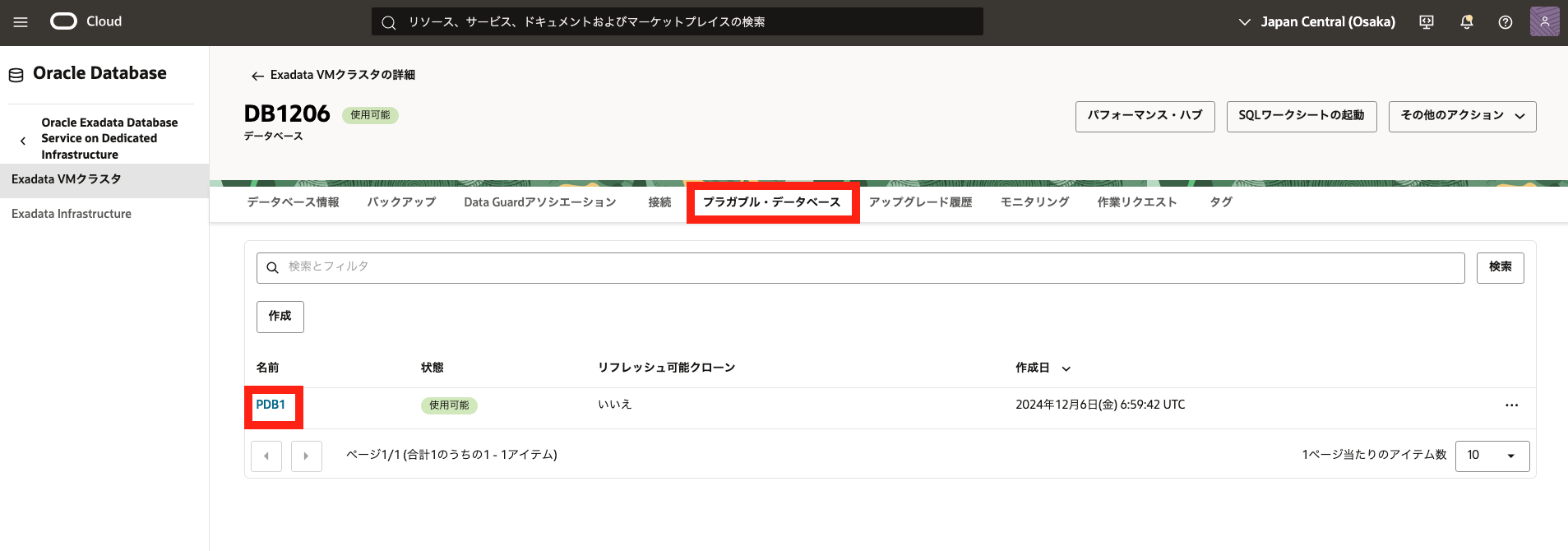

4. リソースの一覧からプラガブル・データベースをクリックします。



5. プラガブル・データベースの一覧から接続したいPDBの名前をクリックします。

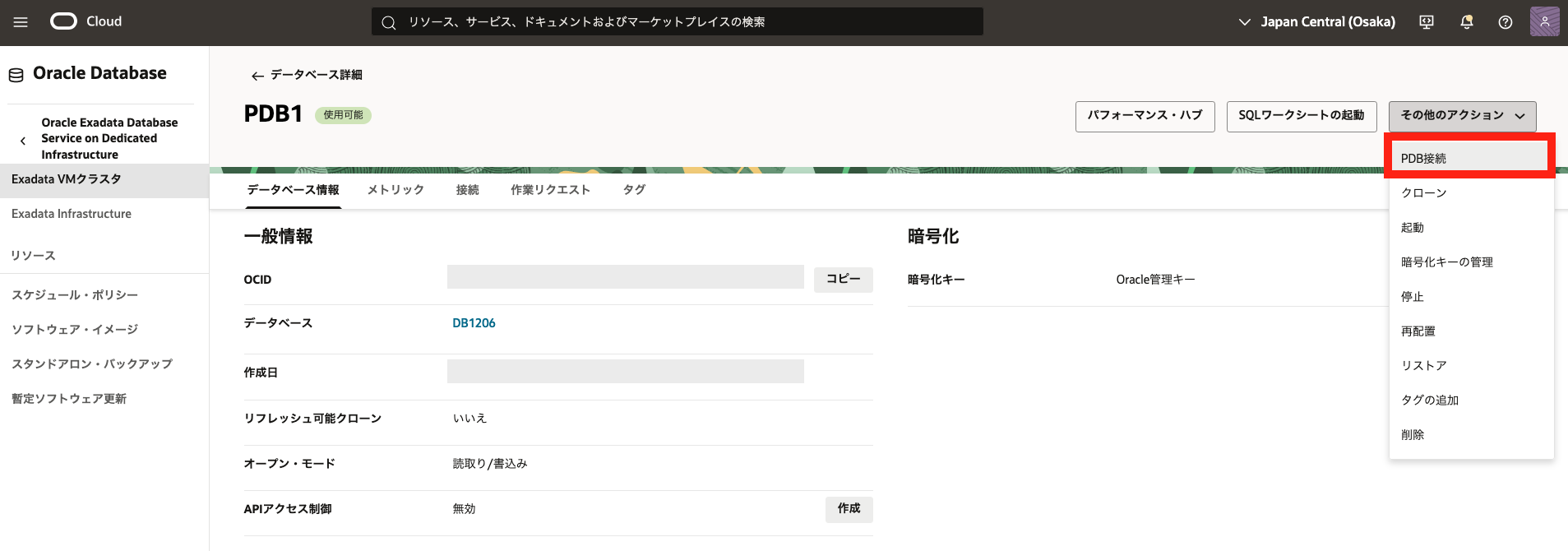

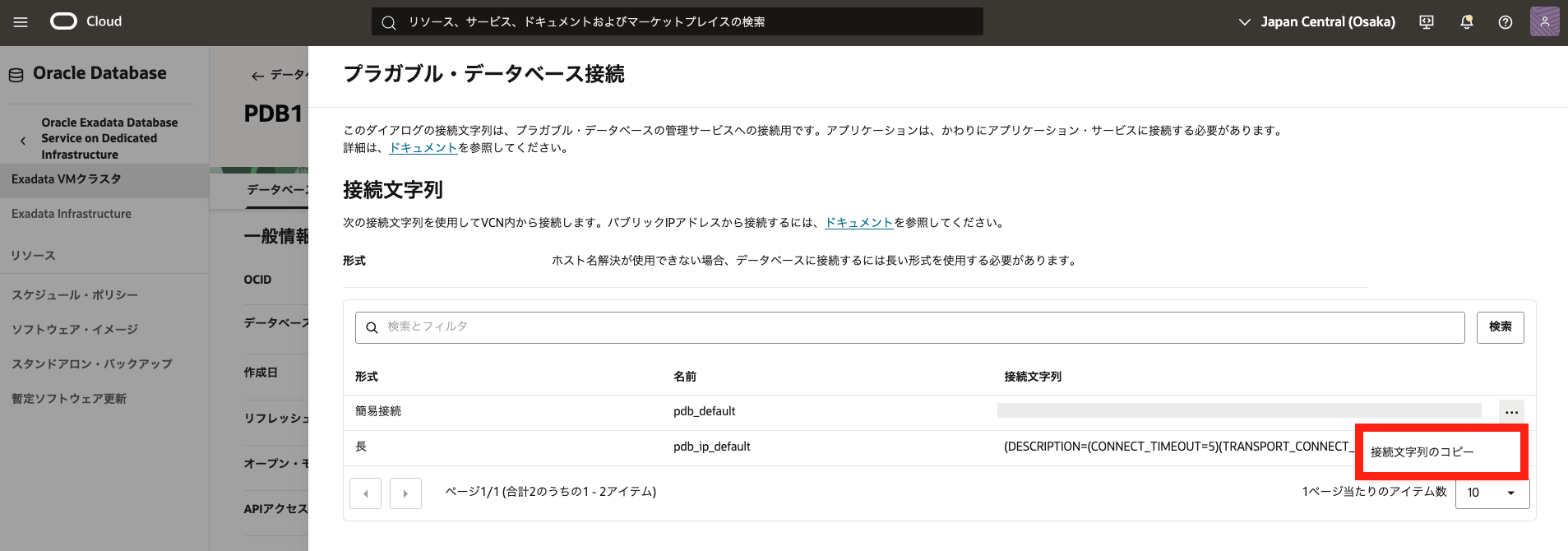

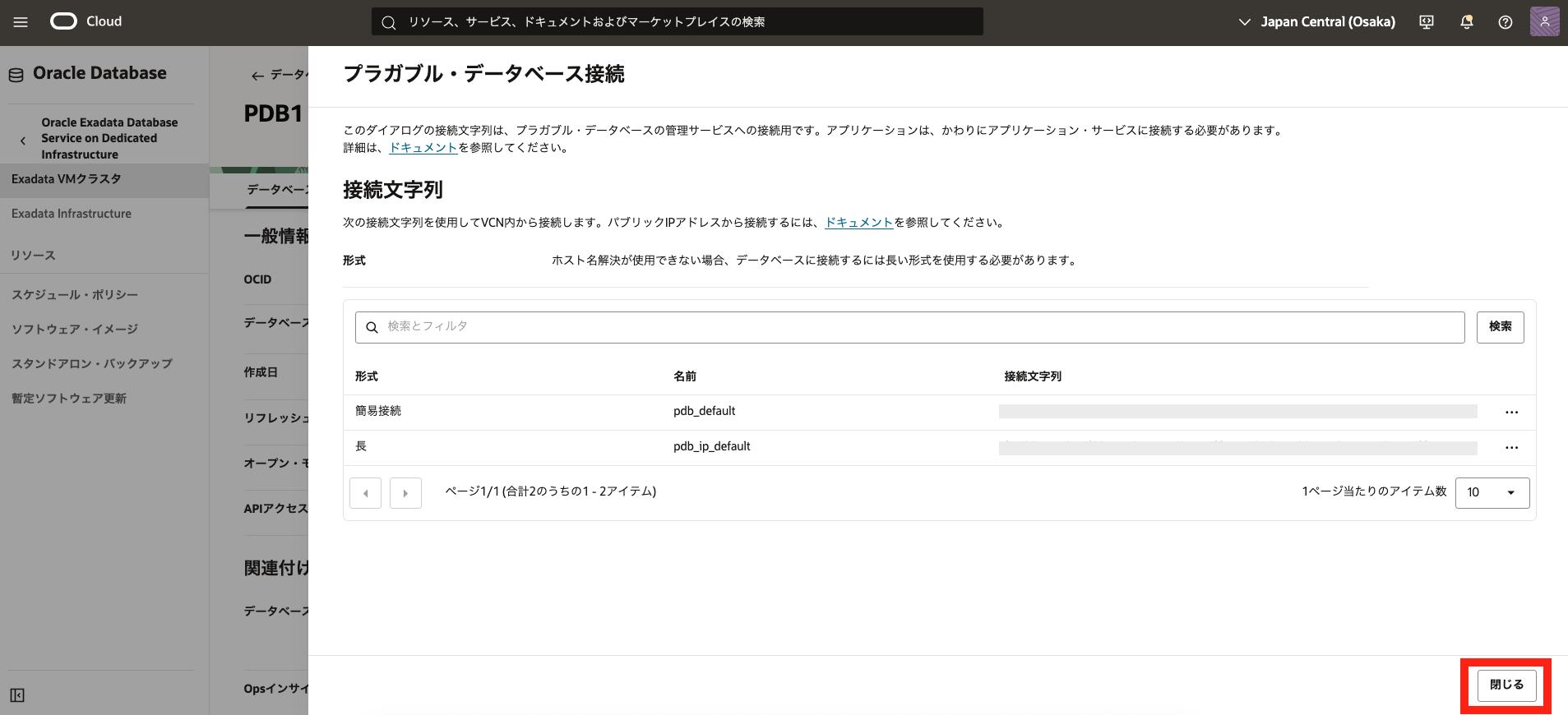

6. PDB接続をクリックします。



7. 簡易接続の接続文字列の右にあるコピーをクリックし、メモします。



8. ダイアログを閉じます。



9. DBシステムへアクセスしてoracleユーザとしてログインします。(4. DBシステムへのアクセスを参照ください。)

10. 環境変数設定ファイルを読み込みます。(5. データベース(PDB)へのアクセスの1.を参照ください。)

11. PDB上のスキーマに接続します。

    実行コマンド

     sqlplus <スキーマ名>/<パスワード>@<8.でメモした接続文字列>


    実行例

     [oracle@exa1-tmhmo1 ~]$ sqlplus testuser/Welcome1@exa1-tmhmo-scan.sub07160524340.testvcn.oraclevcn.com:1521/DB_PDB.paas.oracle.com

     SQL*Plus: Release 19.0.0.0.0 - Production on Tue Jul 5 10:00:30 2022
     Version 19.15.0.0.0

     Copyright (c) 1982, 2022, Oracle.  All rights reserved.


     Connected to:
     Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production
     Version 19.15.0.0.0

     SQL>


12. 接続情報を確認します。

    実行コマンド

     show con_name
     show user


    実行例

     SQL> show con_name

     CON_NAME
     ------------------------------
     PDB
     SQL> show user
     USER is "TESTUSER"


以上で この章の作業は完了です。
