Score-P・Scalasca・CubeGUIでOpenFOAMをプロファイリング
OpenFOAM は、性能向上を目的としたプロファイリングを行う場合いくつかの方法が考えられますが、 OpenFOAM のソースコードが入手可能であることを利用し、以下のオープンソースのプロファイリングツール群（※1）を活用することで、
※1）これらのプロファイリングツールは、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIで並列アプリケーションをプロファイリング と PAPIでHPCアプリケーションをプロファイリング で紹介されています。
OpenFOAM の解析フローで通常最大の所要時間を要する、ソルバー実行時の以下情報を取得することが可能になります。
- MPI通信に関する情報
- MPI通信全体の所要時間情報
- MPI通信全体の送受信データ量情報
- MPI通信関数毎の所要時間情報
- MPI通信関数毎の送受信データ量情報
- 計算ノード毎の送受信データ量情報
- MPIプロセスごとの送受信データ量情報
- 浮動小数点演算に関する情報
- 総浮動小数点演算数
- ソルバーが実行した浮動小数点演算数
- 計算ノード毎の浮動小数点演算数
- MPIプロセスごとの浮動小数点演算数
以上を踏まえて本プロファイリング関連Tipsは、インターコネクトでノード間接続するHPCクラスタの計算ノードに Score-P でプロファイリング情報を取得できるようにコンパイルした OpenFOAM をインストールし、 OpenFOAM のチュートリアルに含まれるオートバイ走行時乱流シミュレーションのプロファイリング情報を取得、これを CubeGUI をインストールしたBastionノードで解析する手順を解説します。

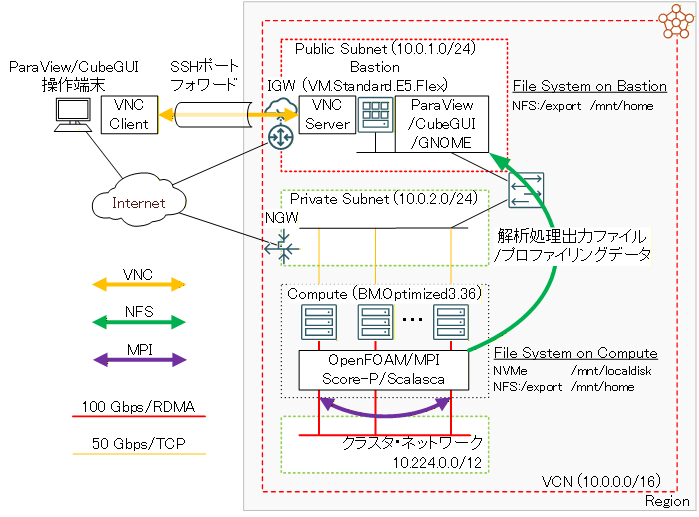

本プロファイリング関連Tipsは、以下の環境を前提とします。
- 計算ノード
- シェイプ： BM.Optimized3.36
- ノード数： 2ノード以上
- イメージ： Oracle Linux 9.05ベースのHPC クラスタネットワーキングイメージ （※2）
- ノード間接続インターコネクト
- クラスタ・ネットワーク
- リンク速度： 100 Gbps
- Bastionノード
- シェイプ ： VM.Standard.E5.Flex
- イメージ： Oracle Linux 9.05ベースのHPC クラスタネットワーキングイメージ （※2）
- ファイル共有ストレージ
- NFSでサービスする任意のファイル共有ストレージ（※3）
- Bastionノードと全計算ノードのCFD解析ユーザホームディレクトリをファイル共有
- OpenFOAM ： v2512（※4）
- ParaView ： 6.0.1（※4）
- Score-P ：9.4（※5）
- Scalasca ：2.6.2（※5）
- CubeGUI ：4.9.1（※5）
- PAPI ：7.2.0（※6）
- MPI： OpenMPI 5.0.8（※7）
※2）OCI HPCテクニカルTips集 の クラスタネットワーキングイメージの選び方 の 1. クラスタネットワーキングイメージ一覧 のイメージ No.13 です。
※3）このファイル共有ストレージの選定・構築方法は、 OCI HPCテクニカルTips集 の HPC/GPUクラスタ向けファイル共有ストレージの最適な構築手法 を参照してください。
※4） OCI HPCテクニカルTips集 の OpenFOAMインストール・利用方法 に従って構築された OpenFOAM と ParaView です。
※5） OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIで並列アプリケーションをプロファイリング に従って構築された Score-P 、 Scalasca 、及び CubeGUI です。
※6） OCI HPCプロファイリング関連Tips集 の PAPIでHPCアプリケーションをプロファイリング に従って構築された PAPI です。
※7） OCI HPCテクニカルTips集 の Slurm環境での利用を前提とするUCX通信フレームワークベースのOpenMPI構築方法 に従って構築された OpenMPI です。
以降では、以下の順に解説します。
本章は、プロファイリング対応 OpenFOAM をインストールする際のベースとなる OpenFOAM 環境を構築します。
ここでインストールされるプロファイリング機能を持たない OpenFOAM は、オーバーヘッドを伴うプロファイリングの影響を排除した比較用の性能計測に用いたり、プロファイリング・チューニング後のプロダクション実行時に使用します。
この構築は、 OCI HPCテクニカルTips集 の OpenFOAMインストール・利用方法 の手順に従い実施します。
この際、計算ノードのNVMe SSDローカルディスクにプロファイリング利用ユーザ用の作業ディレクトリ（ここでは /mnt/localdisk/usera とし、このディレクトリをユーザ usera で読み書きできるようにします。）を作成します。
本章は、プロファイリングツールのインストールを以下の順に実施します。
- PAPIインストール （Bastionノードと全ての計算ノード）
- Score-Pインストール （Bastionノードと全ての計算ノード）
- Scalascaインストール （Bastionノードと全ての計算ノード）
- CubeGUIインストール （Bastionノード）
PAPI のインストールは、 OCI HPCプロファイリング関連Tips集 の PAPIでHPCアプリケーションをプロファイリング の 2-2. PAPIインストール の手順に従い実施します。
Score-P のインストールは、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIで並列アプリケーションをプロファイリング の 2-3. Score-Pインストール の手順に従い実施します。
Scalasca のインストールは、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIで並列アプリケーションをプロファイリング の 2-4. Scalascaインストール の手順に従い実施します。
CubeGUI のインストールは、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIで並列アプリケーションをプロファイリング の 2-5. CubeGUIインストール の手順に従い実施します。
本章は、プロファイリングに対応する OpenFOAM のインストールを以下の順に実施します。
これらの手順は、全ての計算ノードで実施します。
以下コマンドをrootユーザで実行し、 OpenFOAM と外部ツールをダウンロード・展開します。
$ mkdir /opt/OpenFOAM-prof && cd /opt/OpenFOAM-prof
$ wget https://dl.openfoam.com/source/v2512/OpenFOAM-v2512.tgz && tar --no-same-owner -xvf ./OpenFOAM-v2512.tgz
$ wget https://dl.openfoam.com/source/v2512/ThirdParty-v2512.tar.gz && tar --no-same-owner -xvf ./ThirdParty-v2512.tar.gz
$ module load openmpi
$ source /opt/OpenFOAM-prof/OpenFOAM-v2512/etc/bashrc
$ cd $WM_THIRD_PARTY_DIR
$ mkdir sources/metis && wget -P sources/metis https://github.com/xijunke/METIS-1/raw/master/metis-5.1.0.tar.gz && tar -C sources/metis -xvf sources/metis/metis-5.1.0.tar.gz
$ mkdir sources/petsc && wget -P sources/petsc https://web.cels.anl.gov/projects/petsc/download/release-snapshots/petsc-lite-3.24.3.tar.gz && tar -C sources/petsc -xvf sources/petsc/petsc-lite-3.24.3.tar.gz
$ mkdir sources/vtk && wget -P sources/vtk https://www.vtk.org/files/release/9.5/VTK-9.5.2.tar.gz && tar -C sources/vtk -xvf sources/vtk/VTK-9.5.2.tar.gz
次に、以下コマンドをrootユーザで実行し、 OpenFOAM インストールの事前チェックを実行、その結果を確認します。
$ foamSystemCheck
Checking basic system...
-------------------------------------------------------------------------------
Shell: bash
Host: frend
OS: Linux version 5.14.0-503.40.1.el9_5.x86_64
System check: PASS
==================
Can continue to OpenFOAM installation.
$
PETSc のインストールは、、 OCI HPCテクニカルTips集 の OpenFOAMインストール・利用方法 の 2-3. PETScインストール の手順に従い実施します。
VTK のインストールは、、 OCI HPCテクニカルTips集 の OpenFOAMインストール・利用方法 の 2-4. VTKインストール の手順に従い実施します。
ParaView のインストールは、、 OCI HPCテクニカルTips集 の OpenFOAMインストール・利用方法 の 2-5. ParaViewインストール の手順に従い実施します。
以下コマンドをrootユーザで実行し、 Score-P のコンパイルコマンドで OpenFOAM をコンパイル・インストールします。
本手順は、 BM.Optimized3.36 で30分程度を要します。
$ export VTK_DIR=$WM_THIRD_PARTY_DIR/platforms/linux64Gcc/VTK-9.5.2
$ export ParaView_DIR=$WM_THIRD_PARTY_DIR/platforms/linux64Gcc/ParaView-6.0.1
$ module load papi scorep
$ cd $WM_PROJECT_DIR && sed -i 's/gcc$(COMPILER_VERSION)/scorep-mpicc/' wmake/rules/General/Gcc/c && sed -i 's/g++$(COMPILER_VERSION)/scorep-mpicxx/' wmake/rules/General/Gcc/c++ && ./Allwmake -j -s -q -l
次に、以下コマンドをrootユーザで実行し、 OpenFOAM のインストールをテストします。
$ foamInstallationTest
:
:
:
Summary
-------------------------------------------------------------------------------
Base configuration ok.
Critical systems ok.
Done
$
本章は、 OpenFOAM に同梱されるチュートリアルのオートバイ走行時乱流シミュレーション（incompressible/simpleFoam/motorBike）をプロファイリング対象とし、ノードあたり36コアを搭載する BM.Optimized3.36 を2ノード使用する72 MPIプロセス実行時のプロファイリング手法によるデータを取得します。
この際、プロファイリングによるオーバーヘッドを考慮した精度の良いプロファイリングを PAPI による浮動小数点演算数を含まない場合と含む場合で取得するため、以下の手順で実施します。
- 事前準備
- オートバイ走行時乱流シミュレーションケースディレクトリ作成
- プロファイリングを実施しない場合の実行時間を計測
- プロファイリングを実施する場合の実行時間を計測
- 両者に隔たりがある場合プロファイリング対象を限定するフィルタを作成
- 浮動小数点演算数を含まないプロファイリング手法データの取得
- フィルタを適用して浮動小数点演算数を含まないプロファイリングを実施
- 先の実行時間の隔たりが解消していることを確認
- 浮動小数点演算数を含むプロファイリング手法データの取得
- フィルタを適用して浮動小数点演算数を含むプロファイリングを実施
- 先の実行時間の隔たりが解消していることを確認
ここでプロファイリング実行時は、ストレージ領域へのアクセスによる影響を極力排除したプロファイリング結果を得るため、NVMe SSDローカルディスクをケースディレクトリのストレージ領域に使用します。
以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、オートバイ走行時乱流シミュレーションのケースディレクトリを作成します。
$ module load openmpi
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ mkdir -p $FOAM_RUN
$ run
$ cp -pR $FOAM_TUTORIALS/incompressible/simpleFoam/motorBike .
$ cd ./motorBike
$ mkdir -p ./constant/triSurface && cp -f $FOAM_TUTORIALS/resources/geometry/motorBike.obj.gz ./constant/triSurface/
$ cp $FOAM_TUTORIALS/incompressible/simpleFoam/pitzDailyExptInlet/system/decomposeParDict ./system/
$ sed -i 's/numberOfSubdomains 4/numberOfSubdomains 72/' ./system/decomposeParDict
$ sed -i 's/(2 2 1)/(9 8 1)/' ./system/decomposeParDict
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリング対象のソルバー simpleFoam を実行するための事前処理を実施します。
$ . ${WM_PROJECT_DIR:?}/bin/tools/RunFunctions
$ runApplication surfaceFeatureExtract
$ runApplication blockMesh
$ runApplication decomposePar
$ mpirun -n 72 -N 36 -machinefile ~/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 bash -c "module load openmpi; source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc; snappyHexMesh -parallel -overwrite"
$ mpirun -n 72 -N 36 -machinefile ~/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 bash -c "module load openmpi; source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc; topoSet -parallel"
$ restore0Dir -processor
$ mpirun -n 72 -N 36 -machinefile ~/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 bash -c "module load openmpi; source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc; potentialFoam -parallel -writephi"
次に、以下コマンドを全ての計算ノードのプロファイリング利用ユーザで実行し、 ここまでに作成したケースディレクトリをファイル共有ストレージからNVMe SSDローカルディスクにコピーします。
$ cp -pR ${FOAM_RUN}/motorBike /mnt/localdisk/usera
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、 プロファイリングを実施しない場合の simpleFoam の実行時間を標準出力中の ExecutionTime の表示から確認します。
$ cd /mnt/localdisk/usera/motorBike
$ mpirun -n 72 -N 36 -machinefile ~/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 -x PATH -x LD_LIBRARY_PATH -x WM_PROJECT_DIR simpleFoam -parallel > ./log.simpleFoam_wofl_wofp_wosc
[inst-cjujs-x9-ol905-n2:48554] SET UCX_NET_DEVICES=mlx5_2:1
$ grep ^ExecutionTime ./log.simpleFoam_wofl_wofp_wosc | tail -1
ExecutionTime = 17.97 s ClockTime = 18 s
$
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリングを実施して simpleFoam を実行します。
ここで、 Score-P がプロファイリング情報格納メモリ領域（ SCOREP_TOTAL_MEMORY で指定します。）が足りない旨の以下メッセージを出力していることを確認します。
$ module load papi scorep scalasca
$ source /opt/OpenFOAM-prof/OpenFOAM-v2512/etc/bashrc
$ scalasca -analyze mpirun -n 72 -N 36 -machinefile ~/hostlist.txt "-x UCX_NET_DEVICES=mlx5_2:1" "-x LD_LIBRARY_PATH" "-x WM_PROJECT_DIR" `which simpleFoam` -parallel
:
[Score-P] src/measurement/SCOREP_Memory.c:187: Error: No free memory page available: Out of memory. Please increase SCOREP_TOTAL_MEMORY=16375808 and try again.
:
$
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、先の実行により作成されたプロファイリングデータ格納ディレクトリを削除後、プロファイリングを実施した場合の simpleFoam の実行時間を標準出力中の ExecutionTime の表示から確認します。
この際、プロファイリング情報格納メモリ領域に先のメッセージで指示された値よりやや大きな32 MBを指定していることに留意します。
この実行により、カレントディレクトリにディレクトリ scorep_simpleFoam_36p72xP_sum が作成され、ここに取得したプロファイリングデータが格納されます。
$ rm -rf ./scorep_simpleFoam_36p72xP_sum/
$ SCOREP_TOTAL_MEMORY=32M scalasca -analyze mpirun -n 72 -N 36 -machinefile ~/hostlist.txt "-x UCX_NET_DEVICES=mlx5_2:1" "-x LD_LIBRARY_PATH" "-x WM_PROJECT_DIR" `which simpleFoam` -parallel > ./log.simpleFoam_wofl_wofp_wisc
S=C=A=N: Scalasca 2.6.2 runtime summarization
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum experiment archive
S=C=A=N: Tue Mar 10 14:29:28 2026: Collect start
/opt/openmpi/bin/mpirun -n 72 -N 36 -machinefile /mnt/home/usera/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 -x LD_LIBRARY_PATH -x WM_PROJECT_DIR /opt/OpenFOAM-prof/OpenFOAM-v2512/platforms/linux64GccDPInt32Opt/bin/simpleFoam -parallel
S=C=A=N: Tue Mar 10 14:30:53 2026: Collect done (status=0) 85s
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum complete.
$ grep ^ExecutionTime ./log.simpleFoam_wofl_wofp_wisc | tail -1
ExecutionTime = 70.79 s ClockTime = 72 s
$
次に、両者の実行時間に大きな隔たりがあるため、以下のコマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリングのオーバーヘッドの原因を調査します。
$ scalasca -examine -s ./scorep_simpleFoam_36p72xP_sum
INFO: Post-processing runtime summarization report (profile.cubex)...
/opt/scorep/bin/scorep-score -r ./scorep_simpleFoam_36p72xP_sum/profile.cubex > ./scorep_simpleFoam_36p72xP_sum/scorep.score
INFO: Score report written to ./scorep_simpleFoam_36p72xP_sum/scorep.score
$ head -n 35 ./scorep_simpleFoam_36p72xP_sum/scorep.score
Estimated aggregate size of event trace: 432GB
Estimated requirements for largest trace buffer (max_buf): 11GB
Estimated memory requirements (SCOREP_TOTAL_MEMORY): 11GB
(warning: The memory requirements cannot be satisfied by Score-P to avoid
intermediate flushes when tracing. Set SCOREP_TOTAL_MEMORY=4G to get the
maximum supported memory or reduce requirements using USR regions filters.)
flt type max_buf[B] visits time[s] time[%] time/visit[us] region
ALL 11,466,352,515 17,383,129,905 5549.29 100.0 0.32 ALL
USR 11,117,543,164 16,173,339,257 2149.42 38.7 0.13 USR
COM 482,730,430 927,139,156 351.31 6.3 0.38 COM
MPI 373,398,257 276,099,731 3042.98 54.8 11.02 MPI
PTHREAD 2,790,814 6,551,689 5.57 0.1 0.85 PTHREAD
SCOREP 46 72 0.01 0.0 102.94 SCOREP
USR 813,510,074 1,756,784,573 147.34 2.7 0.08 void* malloc(size_t)
USR 746,468,086 28,710,311 2.64 0.0 0.09 void Foam::vtk::foamVtkBase64Layer::write(const char*, std::streamsize)
USR 746,468,086 28,710,311 2.15 0.0 0.07 void Foam::base64Layer::write(const char*, std::streamsize)
USR 674,481,002 25,941,577 2.36 0.0 0.09 virtual void Foam::vtk::foamVtkBase64Layer::write(double)
USR 674,481,002 25,941,577 2.34 0.0 0.09 virtual void Foam::vtk::foamVtkBase64Layer::write(float)
USR 459,877,080 17,687,580 0.78 0.0 0.04 virtual std::ostream& Foam::OFstream::stdStream()
USR 433,888,078 132,810,408 6.26 0.1 0.05 bool Foam::IOstream::fatalCheck(const char*) const
USR 374,457,434 14,402,209 0.67 0.0 0.05 void Foam::ensightFile::newline()
USR 349,137,438 13,428,363 1.48 0.0 0.11 virtual Foam::Ostream& Foam::ensightFile::write(float)
USR 270,177,674 682,020,701 49.48 0.9 0.07 Foam::List<T>::~List() [with T = double]
USR 226,422,352 599,653,464 28.39 0.5 0.05 Foam::label Foam::Detail::PtrListDetail<T>::find_next(Foam::label) const [with T = Foam::fvPatchField<double>]
USR 219,142,898 582,210,656 56.35 1.0 0.10 unsigned int Foam::Hasher(const void*, size_t, unsigned int)
USR 219,142,898 582,210,656 34.57 0.6 0.06 unsigned int jenkins_hashlittle(const void*, size_t, unsigned int)
USR 201,444,568 217,174,683 10.71 0.2 0.05 virtual const faceList& Foam::polyMesh::faces() const
MPI 156,089,268 84,176,201 109.29 2.0 1.30 MPI_Isend
MPI 156,087,933 84,176,201 66.76 1.2 0.79 MPI_Irecv
USR 146,770,000 159,592,500 7.99 0.1 0.05 Foam::scalarField& Foam::lduMatrix::upper()
USR 142,833,132 149,394,822 7.41 0.1 0.05 virtual const pointField& Foam::polyMesh::points() const
USR 139,328,150 123,644,144 6.12 0.1 0.05 virtual const labelList& Foam::polyMesh::faceOwner() const
$
この出力から、呼び出された回数を示す visits 列の値が大きい region 列に simpleFoam を構成する関数等が多数存在しこれらが大きなオーバーヘッドとなっていることが予想されるため、プロファイリング対象からこれらを除く以下のフィルタをファイル名 scorep.filt で作成し、これを全ての計算ノードの /mnt/localdisk/usera/motorBike ディレクトリに配置します。
SCOREP_REGION_NAMES_BEGIN
EXCLUDE *
SCOREP_REGION_NAMES_END
以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、先の実行により作成されたプロファイリングデータ格納ディレクトリを削除後、フィルタを適用して浮動小数点演算数を含まないプロファイリング手法データを取得します。
この際、その実行時間を 4.1. 事前準備 のプロファイリングを実施しない場合のもの（17.97秒）と比較し、両者の隔たりが解消していることを確認します。
$ rm -rf ./scorep_simpleFoam_36p72xP_sum/
$ SCOREP_TOTAL_MEMORY=32M scalasca -analyze -f ./scorep.filt mpirun -n 72 -N 36 -machinefile ~/hostlist.txt "-x UCX_NET_DEVICES=mlx5_2:1" "-x LD_LIBRARY_PATH" "-x WM_PROJECT_DIR" `which simpleFoam` -parallel > ./log.simpleFoam_wifl_wofp_wisc
S=C=A=N: Scalasca 2.6.2 runtime summarization
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum experiment archive
S=C=A=N: Tue Mar 10 14:43:43 2026: Collect start
/opt/openmpi/bin/mpirun -n 72 -N 36 -machinefile /mnt/home/usera/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 -x LD_LIBRARY_PATH -x WM_PROJECT_DIR /opt/OpenFOAM-prof/OpenFOAM-v2512/platforms/linux64GccDPInt32Opt/bin/simpleFoam -parallel
S=C=A=N: Tue Mar 10 14:44:08 2026: Collect done (status=0) 25s
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum complete.
$ grep ^ExecutionTime ./log.simpleFoam_wifl_wofp_wisc | tail -1
ExecutionTime = 21.27 s ClockTime = 22 s
$
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、浮動小数点演算数を含まないプロファイリングレポートを作成します。
$ scalasca -examine -s scorep_simpleFoam_36p72xP_sum
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、フィルタの適用により除外した simpleFoam を構成する関数等が表示されないことを確認します。
$ head -n 35 scorep_simpleFoam_36p72xP_sum/scorep.score
Estimated aggregate size of event trace: 18GB
Estimated requirements for largest trace buffer (max_buf): 358MB
Estimated memory requirements (SCOREP_TOTAL_MEMORY): 368MB
(hint: When tracing set SCOREP_TOTAL_MEMORY=368MB to avoid intermediate flushes
or reduce requirements using USR regions filters.)
flt type max_buf[B] visits time[s] time[%] time/visit[us] region
ALL 374,857,337 280,274,902 1685.70 100.0 6.01 ALL
MPI 373,397,191 276,097,403 886.03 52.6 3.21 MPI
PTHREAD 1,767,532 4,177,427 4.81 0.3 1.15 PTHREAD
SCOREP 46 72 794.87 47.2 11039821.05 SCOREP
MPI 156,089,268 84,176,201 93.79 5.6 1.11 MPI_Isend
MPI 156,087,933 84,176,201 53.39 3.2 0.63 MPI_Irecv
MPI 45,324,994 83,676,912 11.21 0.7 0.13 MPI_Test
MPI 11,272,292 11,935,368 265.92 15.8 22.28 MPI_Allreduce
MPI 4,156,230 11,495,788 271.20 16.1 23.59 MPI_Waitall
MPI 4,040,030 68,389 0.10 0.0 1.40 MPI_Recv
PTHREAD 836,238 1,956,483 0.38 0.0 0.19 int pthread_mutex_lock( pthread_mutex_t* )
PTHREAD 836,238 1,956,483 0.32 0.0 0.16 int pthread_mutex_unlock( pthread_mutex_t* )
MPI 525,174 22,158 6.43 0.4 290.37 MPI_Probe
MPI 260,644 275,976 0.66 0.0 2.39 MPI_Gather
MPI 125,355 68,389 22.33 1.3 326.45 MPI_Send
PTHREAD 77,376 192,266 0.05 0.0 0.24 int pthread_mutex_init( pthread_mutex_t*, const pthread_mutexattr_t* )
MPI 67,964 132,182 1.50 0.1 11.32 MPI_Waitsome
MPI 46,308 48,122 73.91 4.4 1535.92 MPI_Bcast
MPI 15,028 15,912 9.17 0.5 576.28 MPI_Allgather
PTHREAD 11,180 27,676 0.02 0.0 0.79 int pthread_cond_broadcast( pthread_cond_t* )
PTHREAD 8,216 21,110 0.00 0.0 0.11 int pthread_cond_init( pthread_cond_t*, const pthread_condattr_t* )
MPI 6,214 2,705 0.09 0.0 32.72 MPI_Wait
PTHREAD 5,486 12,173 4.03 0.2 331.27 int pthread_cond_wait( pthread_cond_t*, pthread_mutex_t* )
PTHREAD 2,678 7,276 0.00 0.0 0.19 int pthread_mutex_destroy( pthread_mutex_t* )
PTHREAD 1,274 3,528 0.00 0.0 0.10 int pthread_cond_destroy( pthread_cond_t* )
MPI 1,020 1,080 5.73 0.3 5307.25 MPI_Alltoall
$
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリングデータ格納ディレクトリをNVMe SSDローカルディスクからファイル共有ストレージに移動します。
$ mv scorep_simpleFoam_36p72xP_sum ${FOAM_RUN}/prof_wifl_wofp
以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、フィルタを適用して浮動小数点演算数を含むプロファイリング手法データを取得します。
この際、その実行時間を 4.1. 事前準備 のプロファイリングを実施しない場合のもの（17.97秒）と比較し、両者に大きな隔たりが無いことを確認します。
$ SCOREP_METRIC_PAPI=PAPI_FP_OPS SCOREP_TOTAL_MEMORY=32M scalasca -analyze -f ./scorep.filt mpirun -n 72 -N 36 -machinefile ~/hostlist.txt "-x UCX_NET_DEVICES=mlx5_2:1" "-x LD_LIBRARY_PATH" "-x WM_PROJECT_DIR" `which simpleFoam` -parallel > ./log.simpleFoam_wifl_wifp_wisc
S=C=A=N: Scalasca 2.6.2 runtime summarization
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum experiment archive
S=C=A=N: Tue Mar 10 14:47:16 2026: Collect start
/opt/openmpi/bin/mpirun -n 72 -N 36 -machinefile /mnt/home/usera/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 -x LD_LIBRARY_PATH -x WM_PROJECT_DIR /opt/OpenFOAM-prof/OpenFOAM-v2512/platforms/linux64GccDPInt32Opt/bin/simpleFoam -parallel
S=C=A=N: Tue Mar 10 14:47:44 2026: Collect done (status=0) 28s
S=C=A=N: ./scorep_simpleFoam_36p72xP_sum complete.
$ grep ^ExecutionTime ./log.simpleFoam_wifl_wifp_wisc | tail -1
ExecutionTime = 24.89 s ClockTime = 25 s
$
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、浮動小数点演算数を含むプロファイリングレポートを作成します。
$ scalasca -examine -s scorep_simpleFoam_36p72xP_sum
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリングデータ格納ディレクトリをNVMe SSDローカルディスクからファイル共有ストレージに移動します。
$ mv scorep_simpleFoam_36p72xP_sum ${FOAM_RUN}/prof_wifl_wifp
本章は、先に取得したプロファイリング手法のデータをBasionノード上で確認します。
以下コマンドをプロファイリング利用ユーザで実行し、トータル時間を評価指標としたプロファイリング結果を表示します。
$ module load openmpi papi scorep scalasca cubegui
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ scalasca -examine -s -x "-s totaltime" ./prof_wifl_wofp
/opt/scorep/bin/scorep-score -s totaltime -r ./prof_wifl_wofp/profile.cubex > ./prof_wifl_wofp/scorep.score
INFO: Score report written to ./prof_wifl_wofp/scorep.score
$ head -n 35 ./prof_wifl_wofp/scorep.score
Estimated aggregate size of event trace: 18GB
Estimated requirements for largest trace buffer (max_buf): 358MB
Estimated memory requirements (SCOREP_TOTAL_MEMORY): 368MB
(hint: When tracing set SCOREP_TOTAL_MEMORY=368MB to avoid intermediate flushes
or reduce requirements using USR regions filters.)
flt type max_buf[B] visits time[s] time[%] time/visit[us] region
ALL 374,857,337 280,274,902 1685.70 100.0 6.01 ALL
MPI 373,397,191 276,097,403 886.03 52.6 3.21 MPI
SCOREP 46 72 794.87 47.2 11039821.05 SCOREP
PTHREAD 1,767,532 4,177,427 4.81 0.3 1.15 PTHREAD
SCOREP 46 72 794.87 47.2 11039821.05 simpleFoam
MPI 4,156,230 11,495,788 271.20 16.1 23.59 MPI_Waitall
MPI 11,272,292 11,935,368 265.92 15.8 22.28 MPI_Allreduce
MPI 156,089,268 84,176,201 93.79 5.6 1.11 MPI_Isend
MPI 46,308 48,122 73.91 4.4 1535.92 MPI_Bcast
MPI 84 72 70.10 4.2 973649.03 MPI_Init_thread
MPI 156,087,933 84,176,201 53.39 3.2 0.63 MPI_Irecv
MPI 125,355 68,389 22.33 1.3 326.45 MPI_Send
MPI 45,324,994 83,676,912 11.21 0.7 0.13 MPI_Test
MPI 15,028 15,912 9.17 0.5 576.28 MPI_Allgather
MPI 525,174 22,158 6.43 0.4 290.37 MPI_Probe
MPI 1,020 1,080 5.73 0.3 5307.25 MPI_Alltoall
PTHREAD 5,486 12,173 4.03 0.2 331.27 int pthread_cond_wait( pthread_cond_t*, pthread_mutex_t* )
MPI 67,964 132,182 1.50 0.1 11.32 MPI_Waitsome
MPI 260,644 275,976 0.66 0.0 2.39 MPI_Gather
MPI 84 72 0.39 0.0 5427.65 MPI_Finalize
PTHREAD 836,238 1,956,483 0.38 0.0 0.19 int pthread_mutex_lock( pthread_mutex_t* )
PTHREAD 836,238 1,956,483 0.32 0.0 0.16 int pthread_mutex_unlock( pthread_mutex_t* )
MPI 168 144 0.10 0.0 685.38 MPI_Comm_create_group
MPI 4,040,030 68,389 0.10 0.0 1.40 MPI_Recv
MPI 6,214 2,705 0.09 0.0 32.72 MPI_Wait
PTHREAD 77,376 192,266 0.05 0.0 0.24 int pthread_mutex_init( pthread_mutex_t*, const pthread_mutexattr_t* )
$
この出力から、以下のことがわかります。
- MPI通信と simpleFoam で総所要時間のほぼ全て（ 99.8% ）を占めている
- MPI通信時間： 52.6%
- simpleFoam ： 47.2%*
- 以下のMPI通信関数は総所要時間の一割以上を占める
- MPI_Waitall ： 16.1%
- MPI_Allreduce ： 15.8%
次に、以下コマンドをParaView/CubeGUI操作端末に表示されているBastionノードのプロファイリング利用ユーザのGNOMEデスクトップ上のターミナルで実行し、浮動小数点演算数を含まないプロファイリング手法データを読み込んで CubeGUI を起動します。
$ module load openmpi cubegui
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ cube ./prof_wifl_wofp/profile.cubex

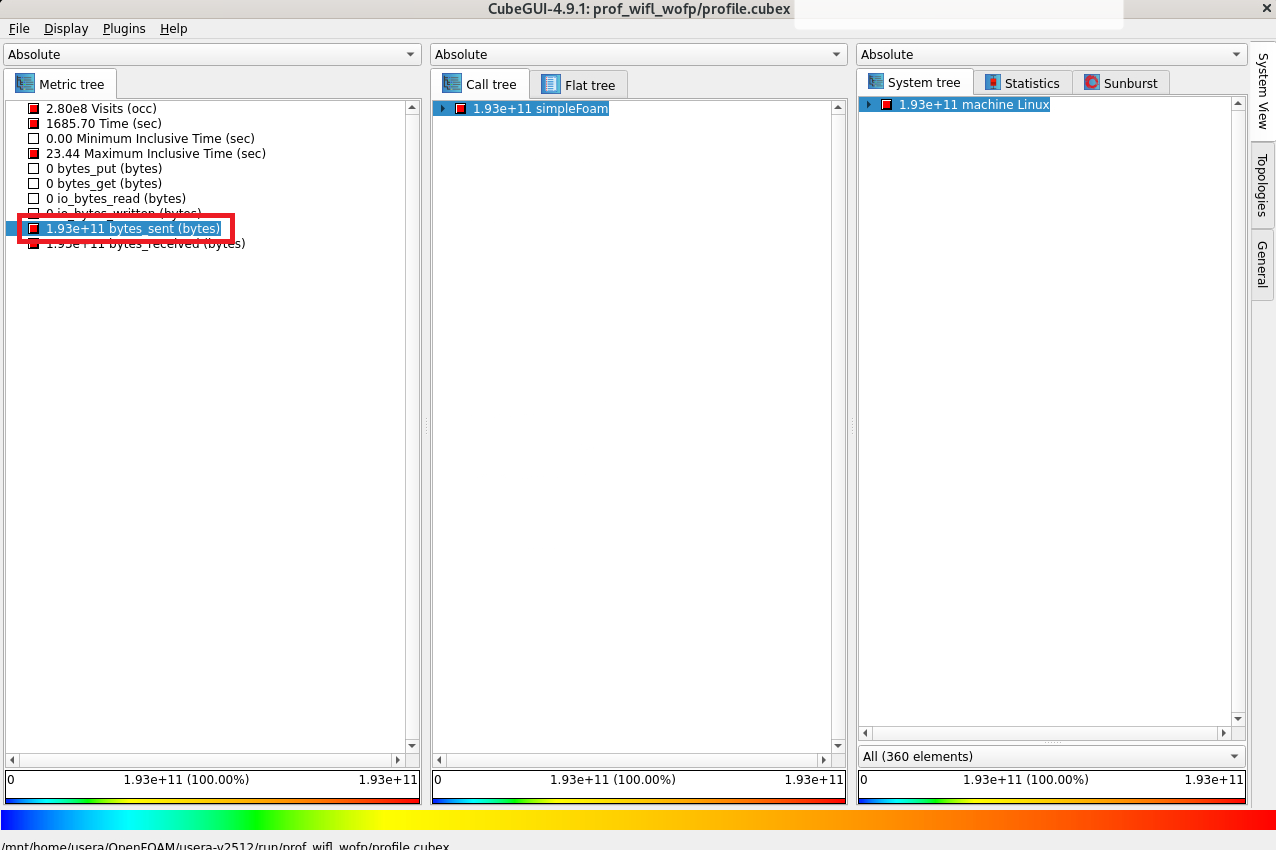

次に、以下画面の評価指標軸で bytes_sent をクリックし、MPI通信の総送信データ量が 193Gバイト であることを確認します。

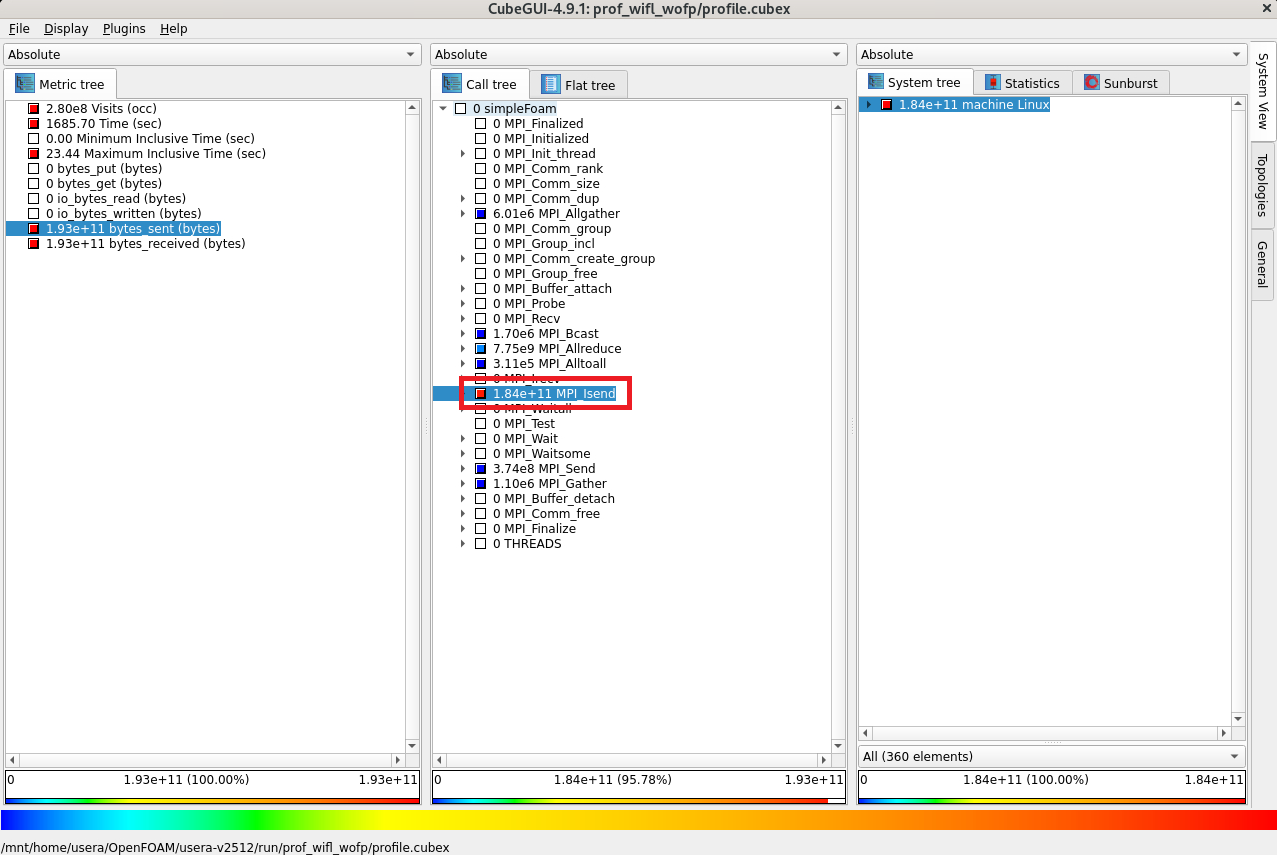

次に、以下画面のコールツリー軸で色がより赤に近いサブルーチンを辿り、 MPI_Isend がこのうちの 184Gバイト を送信していることを確認します。

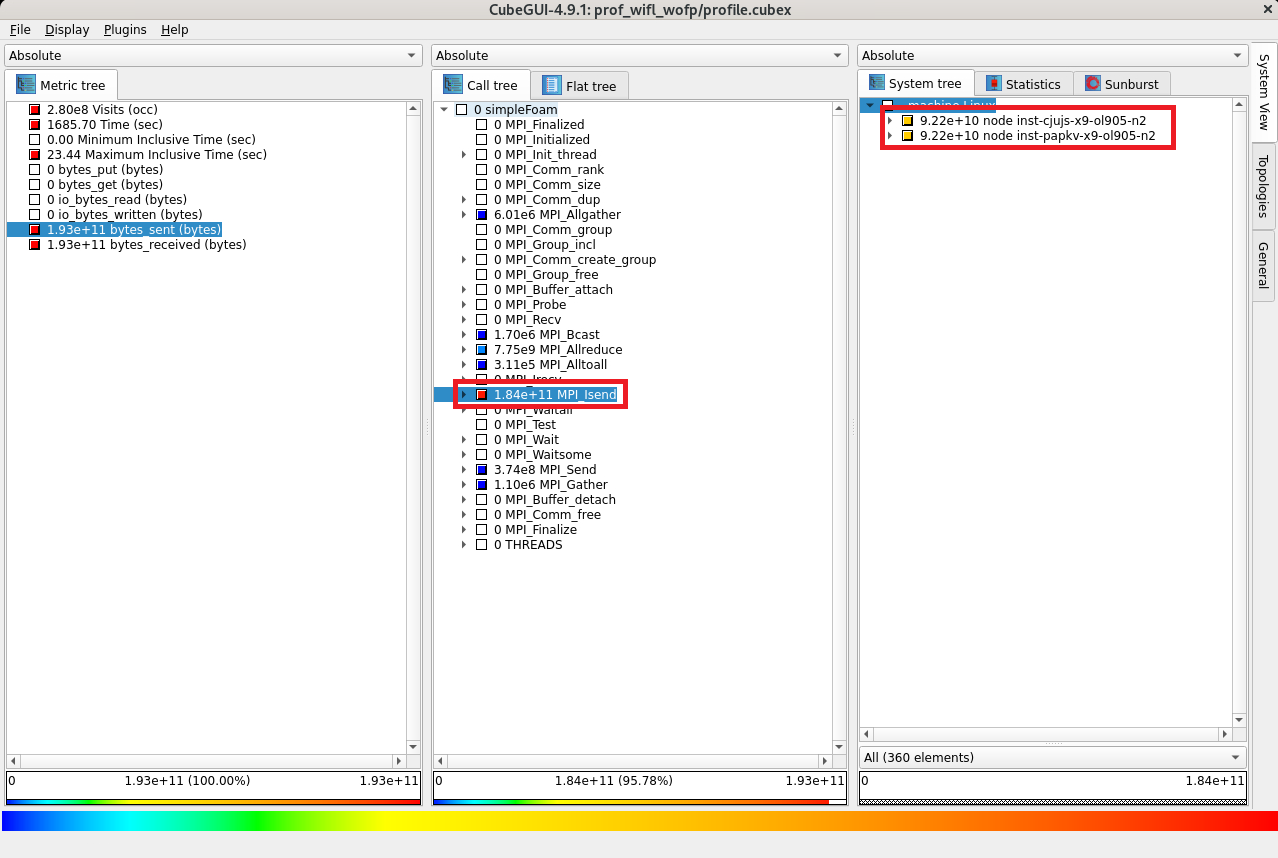

次に、以下画面のコールツリー軸で MPI_Isend をクリックし、システム位置軸を1階層下がり、この MPI_Isend の総データ量が2台の計算ノードから 92.0Gバイト づつ均等に送信されていることを確認します。

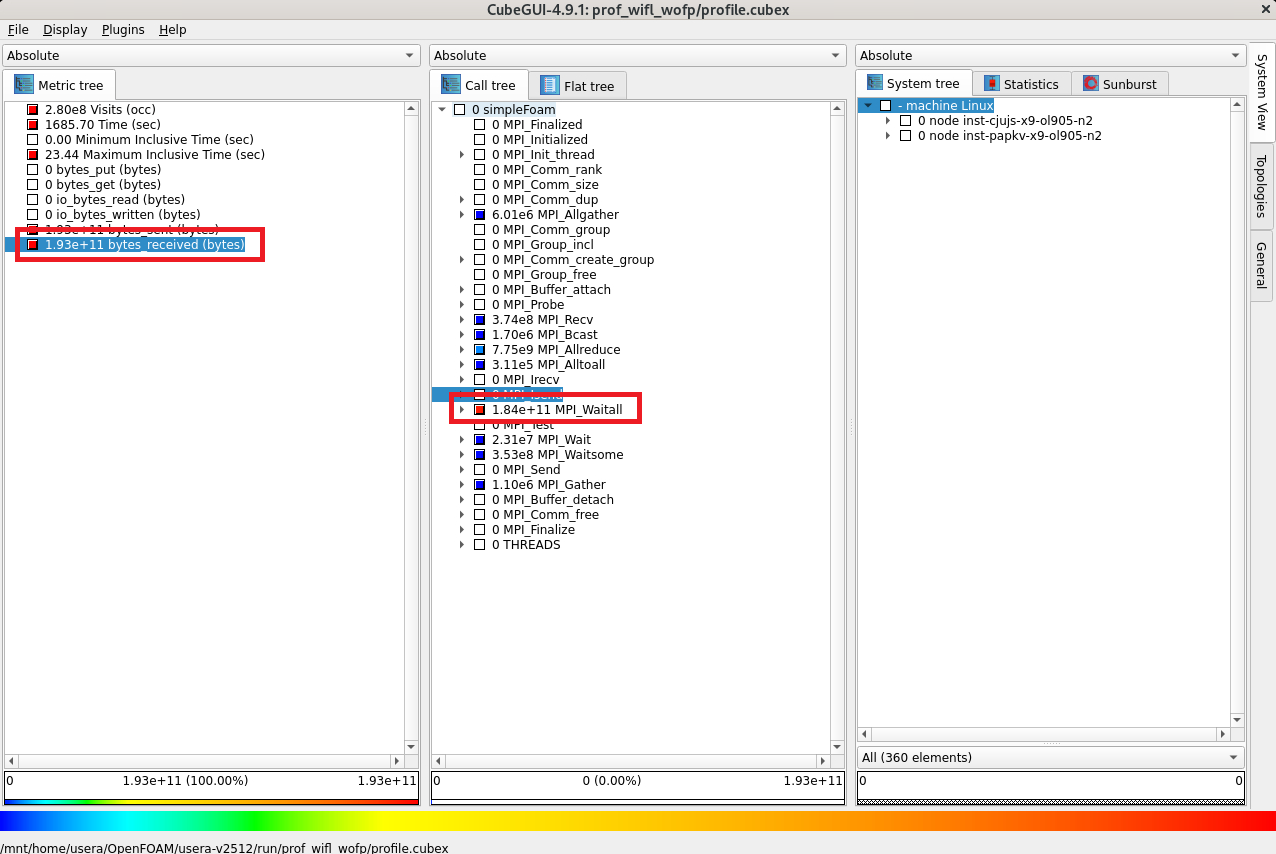

次に、以下画面の評価指標軸で bytes_received をクリックし、MPI通信の総受信データ量が 193Gバイト であること、 MPI_Waitall がこのうちの 184Gバイト を受信していることを確認します。

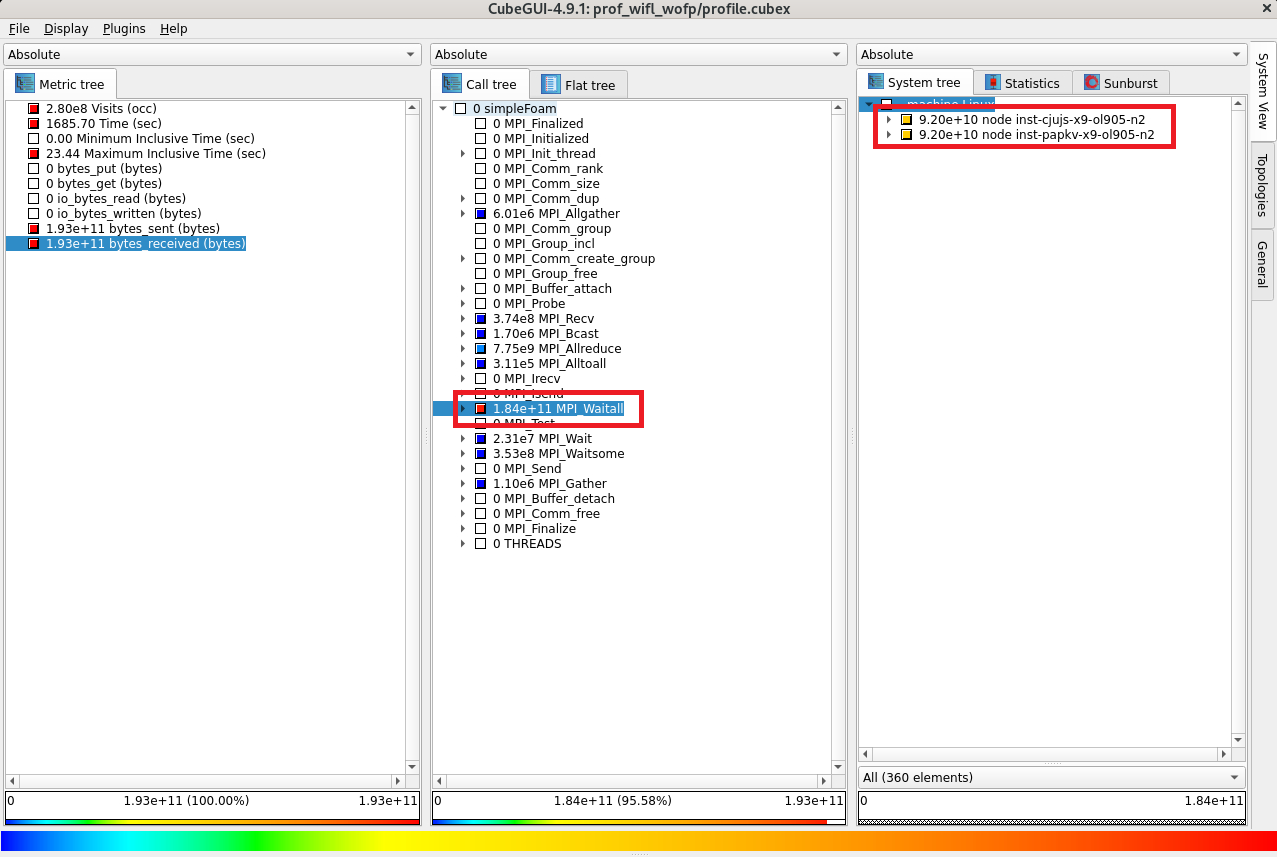

次に、以下画面のコールツリー軸で MPI_Waitall をクリックし、この MPI_Waitall の総データ量が2台の計算ノードで 92.0Gバイト づつ均等に受信されていることを確認します。
以下コマンドをParaView/CubeGUI操作端末に表示されているBastionノードのプロファイリング利用ユーザのGNOMEデスクトップ上のターミナルで実行し、浮動小数点演算数を含むプロファイリング手法データを読み込んで CubeGUI を起動します。
$ module load openmpi cubegui
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ cube ./prof_wifl_wifp/profile.cubex

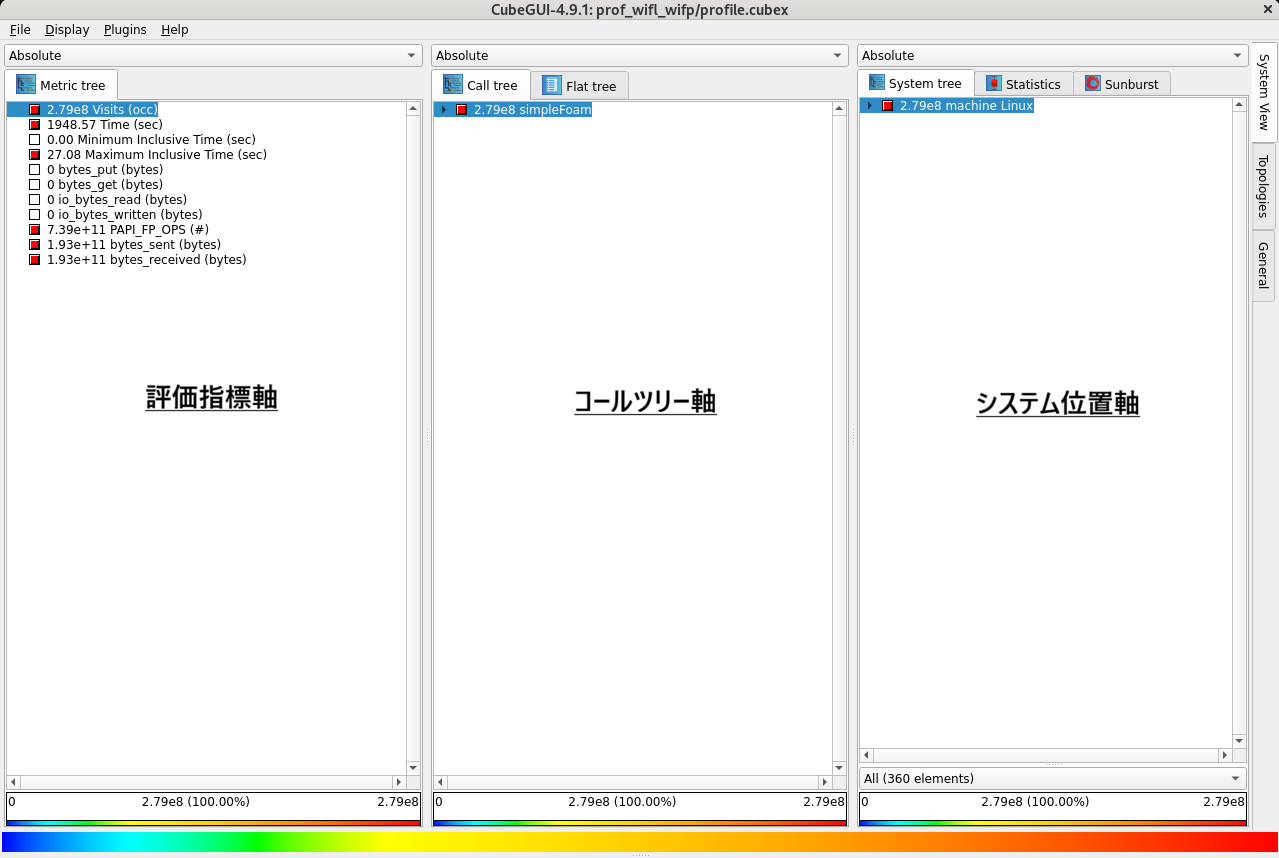

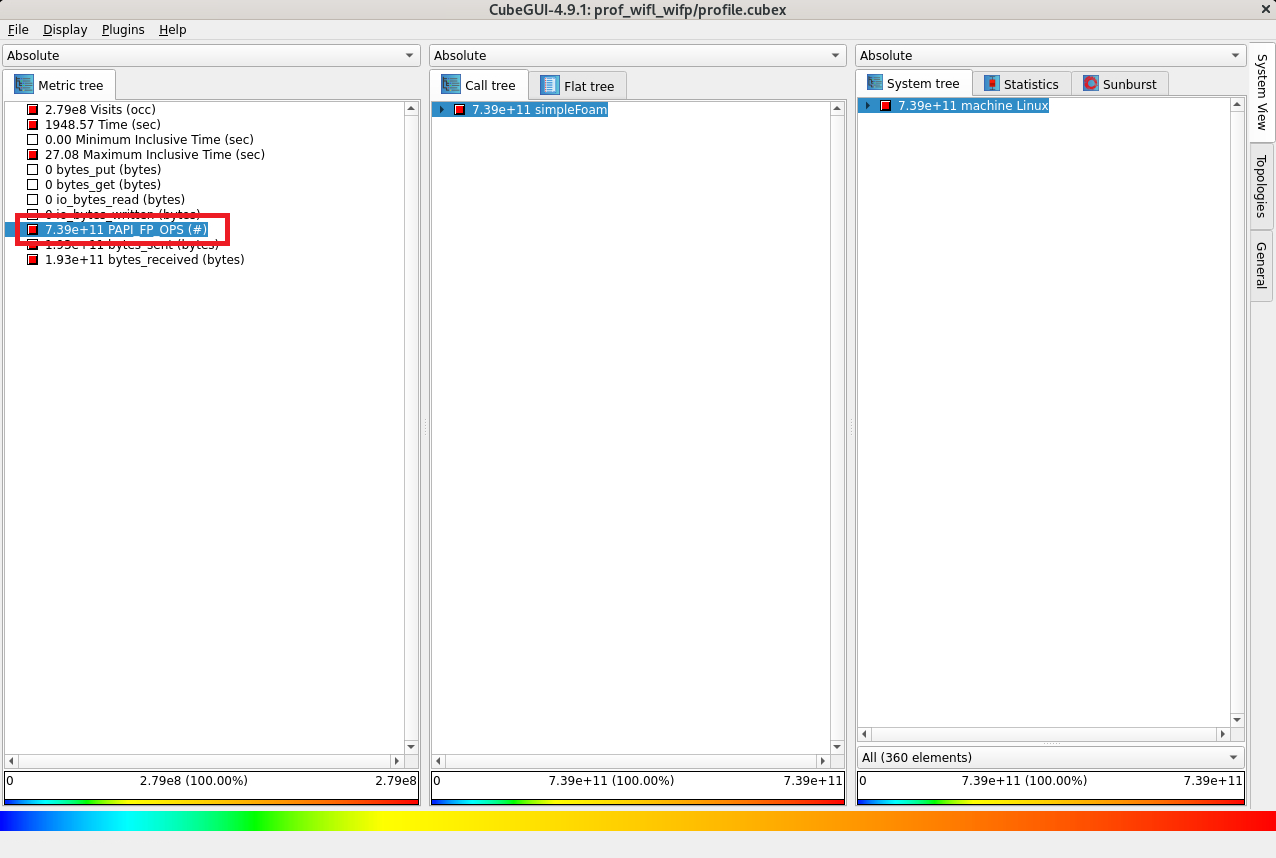

次に、以下画面の評価指標軸で PAPI_FP_OPS をクリックし、総浮動小数点演算数が 739 GFLOP であることを確認します。

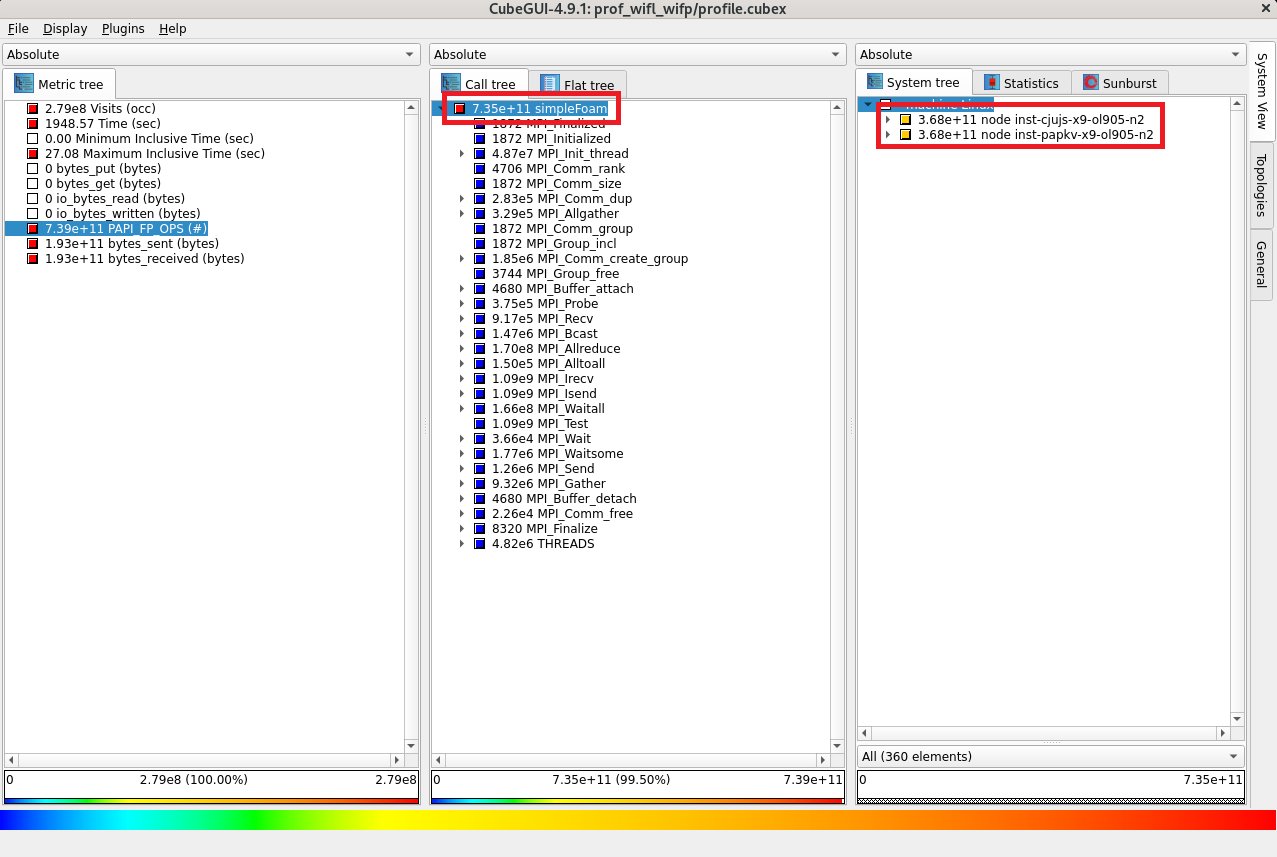

次に、以下画面のコールツリー軸とシステム位置軸をそれぞれ1階層下がり、 simpleFoam からこのうちの 735 GFLOP が実行されてこれが2台の計算ノードから 368 GFLOP づつ均等に実行されていることを確認します。
