プロファイリング情報に基づくOpenFOAMチューニング方法
OpenFOAM は、そのソースコード体系が大規模・複雑なため、 OpenFOAM 自身をソースコードレベルでプロファイリング・チューニングすることは容易ではありませんが、並列計算時に使用するMPI通信にフォーカスすることで、 OpenFOAM そのものには手を付けずに性能向上を検討することが可能です。
ここでMPI通信の性能向上に寄与する実行時パラメータは、MPI通信特性に合わせて選定する必要があるため、MPI通信にフォーカスしたプロファイリング・チューニングを実施するためには、 OpenFOAM 実行時に以下の情報を取得する必要があります。
- 総所要時間に占める割合の大きなMPI通信関数
- 上記MPI通信関数呼び出し時のメッセージサイズ
以上の情報が入手できれば、以下のステップに従いMPI通信にフォーカスした OpenFOAM のプロファイリング・チューニングが可能になります。
- プロファイリング
- asis （※1）の所要時間計測
- asis のプロファイリング取得時の所要時間計測
- 両者に差が無く精度の良いプロファイリング情報を取得出来ていることを確認
- プロファイリング情報から ホットスポット （※2）のMPI通信関数を特定
- チューニング
- ホットスポット のMPI通信関数に対する最適な実行時パラメータ検討
- チューニング適用時のプロファイリング取得
- プロファイリング情報から ホットスポット のMPI通信関数に対するチューニングの効果を確認
- チューニング適用時の所要時間計測
- asis とチューニング適用時の所要時間比較・チューニング効果確認
※1）本パフォーマンス・プロファイリング関連Tipsでは、チューニング適用前のアプリケーションの状態を asis と呼称します。
※2）本パフォーマンス・プロファイリング関連Tipsでは、所要時間のうち上位を占めるプログラム単位（サブルーチン・関数、MPI通信関数、IO等）を ホットスポット と呼称します。
ここでMPI通信にフォーカスしたプロファイリングは、 OpenFOAM のソースコードが入手可能であることを利用し、以下のオープンソースのプロファイリングツール群を活用することが可能です。
以上を踏まえて本パフォーマンス・プロファイリング関連Tipsは、プロファイリングツールに Score-P 、 Scalasca 、及び CubeGUI を使用し、 OpenFOAM のプロファイリング情報をMPI通信にフォーカスして取得し得られた ホットスポット のMPI通信関数にフォーカスしてチューニングを適用、その性能を向上させる手順を解説します。
本手順は、 クラスタ・ネットワーク で相互接続する BM.Optimized3.36 を計算ノードとするHPCクラスタ環境で実行することを前提とし、 OpenFOAM のチュートリアルに含まれるオートバイ走行時乱流シミュレーションのソルバー（ simpleFoam ）実行部分をプロファイリング・チューニング対象に使用します。
またMPI通信関数のチューニング手法は、 OCI HPCパフォーマンス関連情報 の OpenMPIのMPI集合通信チューニング方法（BM.Optimized3.36編） で得られた結果を元に検討します。
以降では、以下の順に解説します。
本章は、本プロファイリング・チューニング関連Tipsで使用するプロファイリング対応の OpenFOAM 環境を構築します。
この構築は、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIでOpenFOAMをプロファイリング の手順に従い実施します。
本章は、 OpenFOAM に同梱されるチュートリアルのオートバイ走行時乱流シミュレーション（incompressible/simpleFoam/motorBike）のソルバー（ simpleFoam ）実行部分をプロファイリング対象とし、ノードあたり36コアを搭載する BM.Optimized3.36 を2ノード使用する72 MPIプロセス実行時のプロファイリング手法によるデータをMPI通信にフォーカスして計算ノードで取得し、これをBastionノードの CubeGUI で確認します。
この取得は、 OCI HPCプロファイリング関連Tips集 の Score-P・Scalasca・CubeGUIでOpenFOAMをプロファイリング の 4. プロファイリング手法データの取得 の手順のうち、 4-3. 浮動小数点演算数を含むプロファイリング手法データの取得 を除く手順に従い実施します。
以下コマンドをプロファイリング利用ユーザで実行し、トータル時間を評価指標としたプロファイリング結果を表示します。
$ module load openmpi papi scorep scalasca cubegui
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ scalasca -examine -s -x "-s totaltime" ./prof_wofp
/opt/scorep/bin/scorep-score -s totaltime -r ./prof_wofp/profile.cubex > ./prof_wofp/scorep.score
INFO: Score report written to ./prof_wofp/scorep.score
$ head -n 35 ./prof_wofp/scorep.score
Estimated aggregate size of event trace: 18GB
Estimated requirements for largest trace buffer (max_buf): 358MB
Estimated memory requirements (SCOREP_TOTAL_MEMORY): 368MB
(hint: When tracing set SCOREP_TOTAL_MEMORY=368MB to avoid intermediate flushes
or reduce requirements using USR regions filters.)
flt type max_buf[B] visits time[s] time[%] time/visit[us] region
ALL 375,260,969 280,526,204 1707.00 100.0 6.08 ALL
MPI 373,397,529 276,096,980 900.45 52.8 3.26 MPI
SCOREP 46 72 801.67 47.0 11134355.68 SCOREP
PTHREAD 1,863,394 4,429,152 4.88 0.3 1.10 PTHREAD
SCOREP 46 72 801.67 47.0 11134355.68 simpleFoam
MPI 4,156,230 11,495,788 276.63 16.2 24.06 MPI_Waitall
MPI 11,272,292 11,935,368 271.21 15.9 22.72 MPI_Allreduce
MPI 156,089,268 84,176,201 95.05 5.6 1.13 MPI_Isend
MPI 46,308 48,122 73.78 4.3 1533.27 MPI_Bcast
MPI 84 72 72.72 4.3 1009981.74 MPI_Init_thread
MPI 156,087,933 84,176,201 53.75 3.1 0.64 MPI_Irecv
MPI 125,355 68,389 22.17 1.3 324.15 MPI_Send
MPI 45,324,994 83,676,912 11.17 0.7 0.13 MPI_Test
MPI 15,028 15,912 8.86 0.5 556.65 MPI_Allgather
MPI 525,174 22,158 6.21 0.4 280.16 MPI_Probe
MPI 1,020 1,080 5.23 0.3 4841.93 MPI_Alltoall
PTHREAD 5,486 12,252 4.05 0.2 330.84 int pthread_cond_wait( pthread_cond_t*, pthread_mutex_t* )
MPI 67,574 131,759 2.22 0.1 16.84 MPI_Waitsome
MPI 260,644 275,976 0.75 0.0 2.71 MPI_Gather
MPI 84 72 0.41 0.0 5705.50 MPI_Finalize
PTHREAD 883,792 2,082,306 0.38 0.0 0.18 int pthread_mutex_lock( pthread_mutex_t* )
PTHREAD 883,792 2,082,306 0.36 0.0 0.17 int pthread_mutex_unlock( pthread_mutex_t* )
MPI 168 144 0.10 0.0 694.01 MPI_Comm_create_group
MPI 4,040,030 68,389 0.09 0.0 1.34 MPI_Recv
MPI 6,214 2,705 0.09 0.0 33.33 MPI_Wait
PTHREAD 77,376 192,266 0.05 0.0 0.25 int pthread_mutex_init( pthread_mutex_t*, const pthread_mutexattr_t* )
$
この出力から、MPI通信にフォーカスした場合のホットスポットは MPI_Waitall と MPI_Allreduce で、それぞれ総所要時間の 16.2% と 15.9% を占めていることがわかります。
そこで、MPI通信の性能向上に寄与する実行時パラメータが判明している MPI_Allreduce をチューニング対象とし、続いてその呼び出し時メッセージサイズを調査します。
以下コマンドをParaView/CubeGUI操作端末に表示されているBastionノードのプロファイリング利用ユーザのGNOMEデスクトップ上のターミナルで実行し、プロファイリング手法データを読み込んで CubeGUI を起動します。
$ module load openmpi cubegui
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ cube ./prof_wofp/profile.cubex

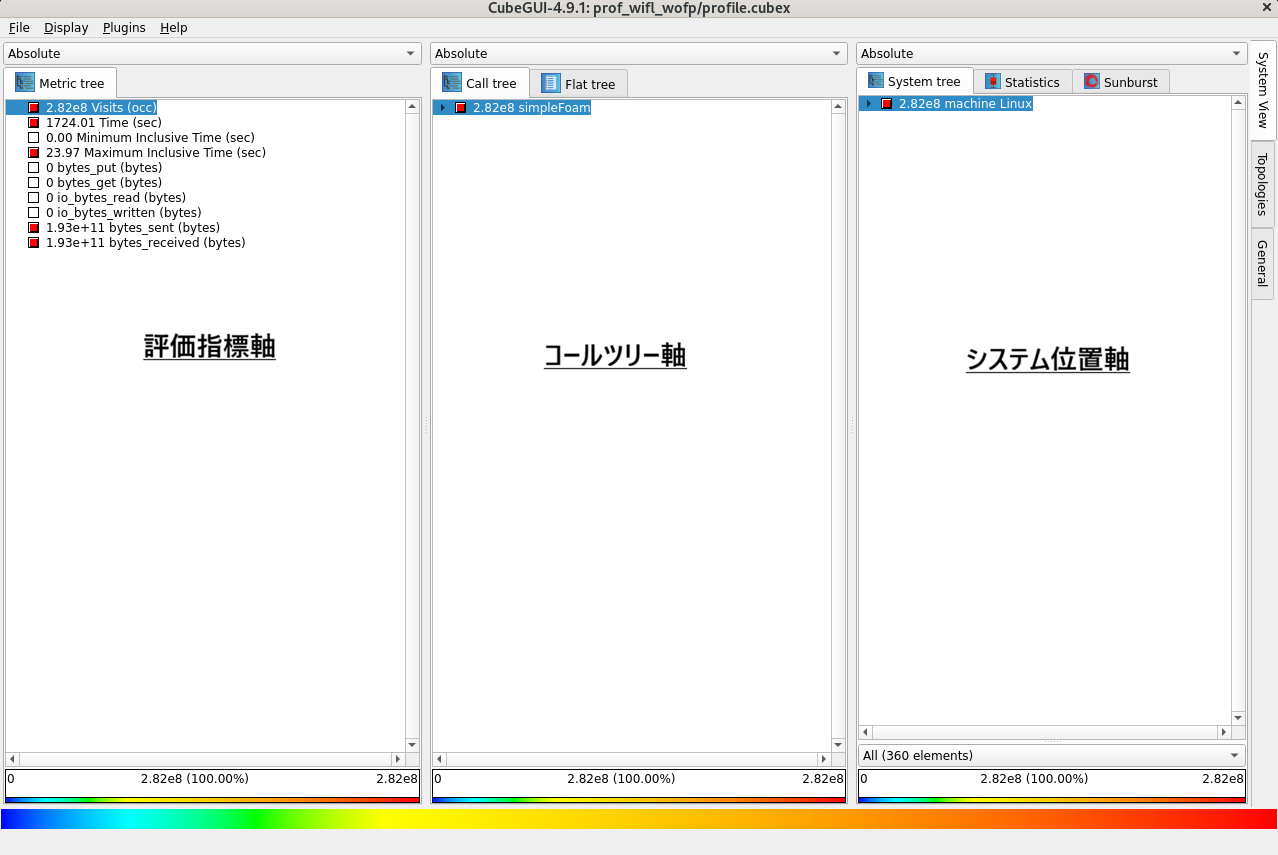

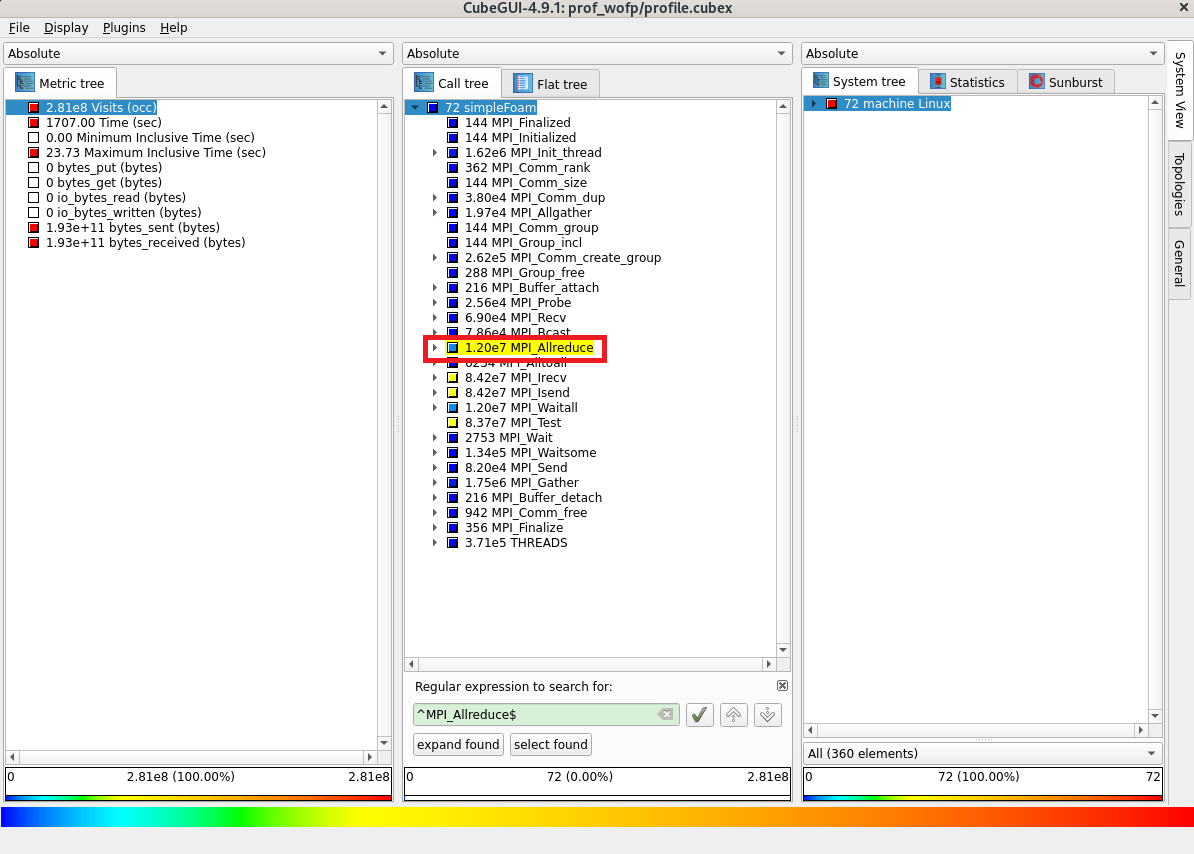

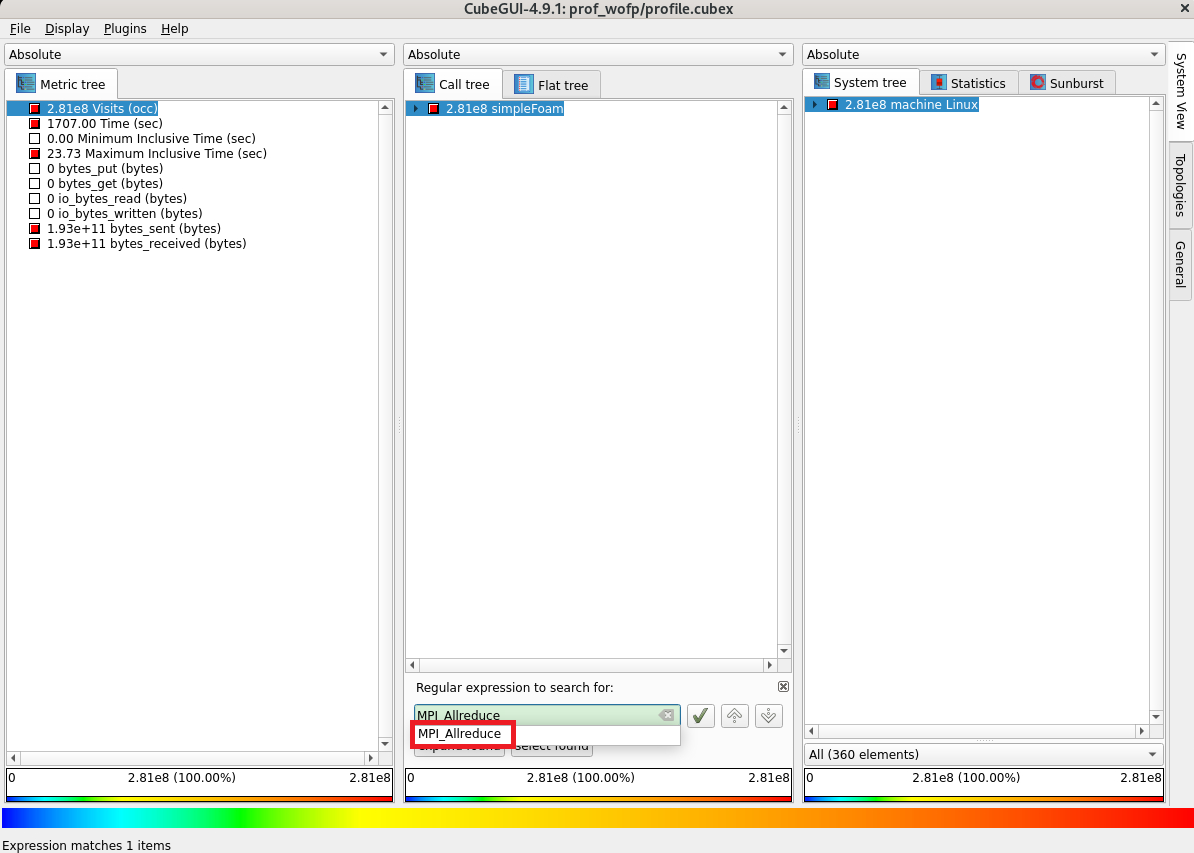

次に、コールツリー軸領域の任意の箇所をクリックしたのちに Ctrl-F キーを入力し、表示される検索フィールドに MPI_Allreduce と入力し、表示される MPI_Allreduce プルダウンメニューを選択すると、
コールツリー軸に simpleFoam から呼ばれた MPI_Allreduce が表示されます。

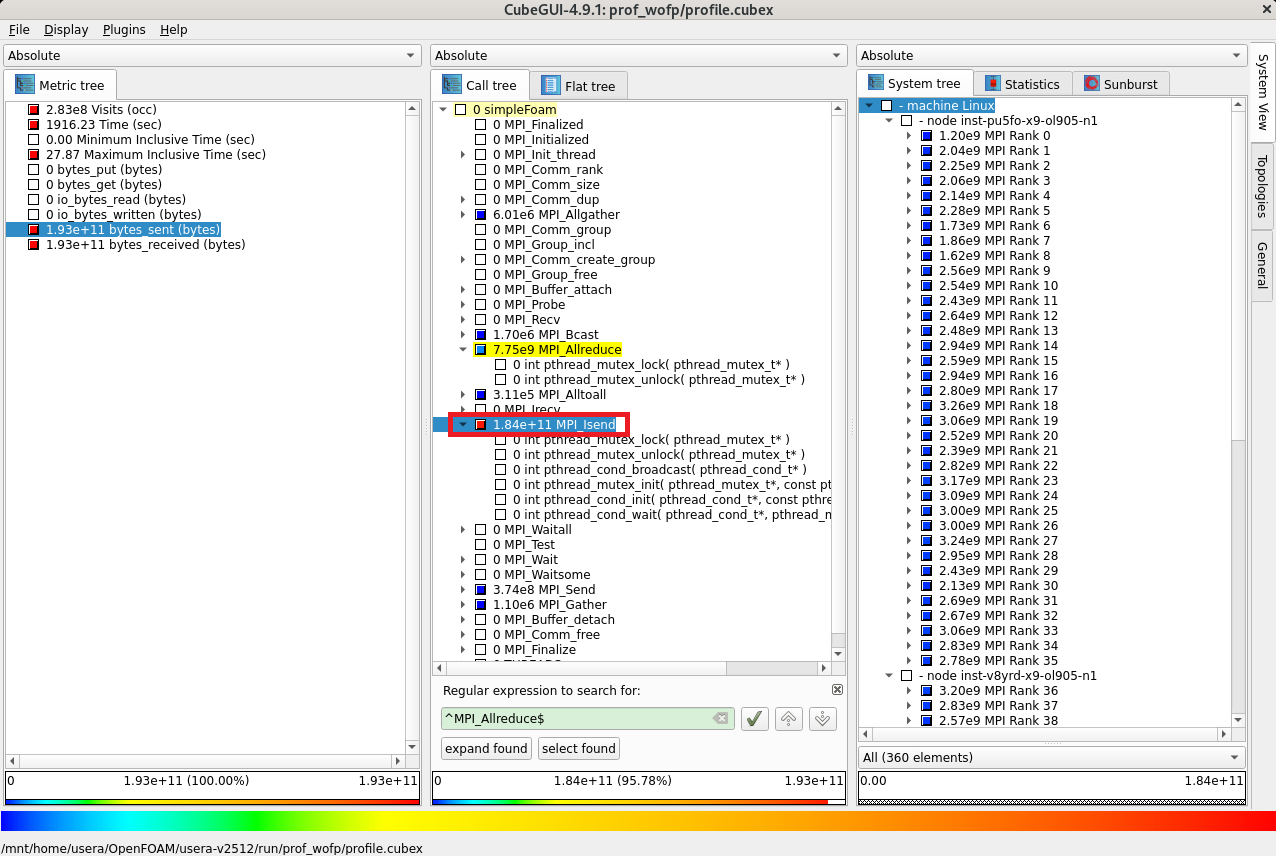

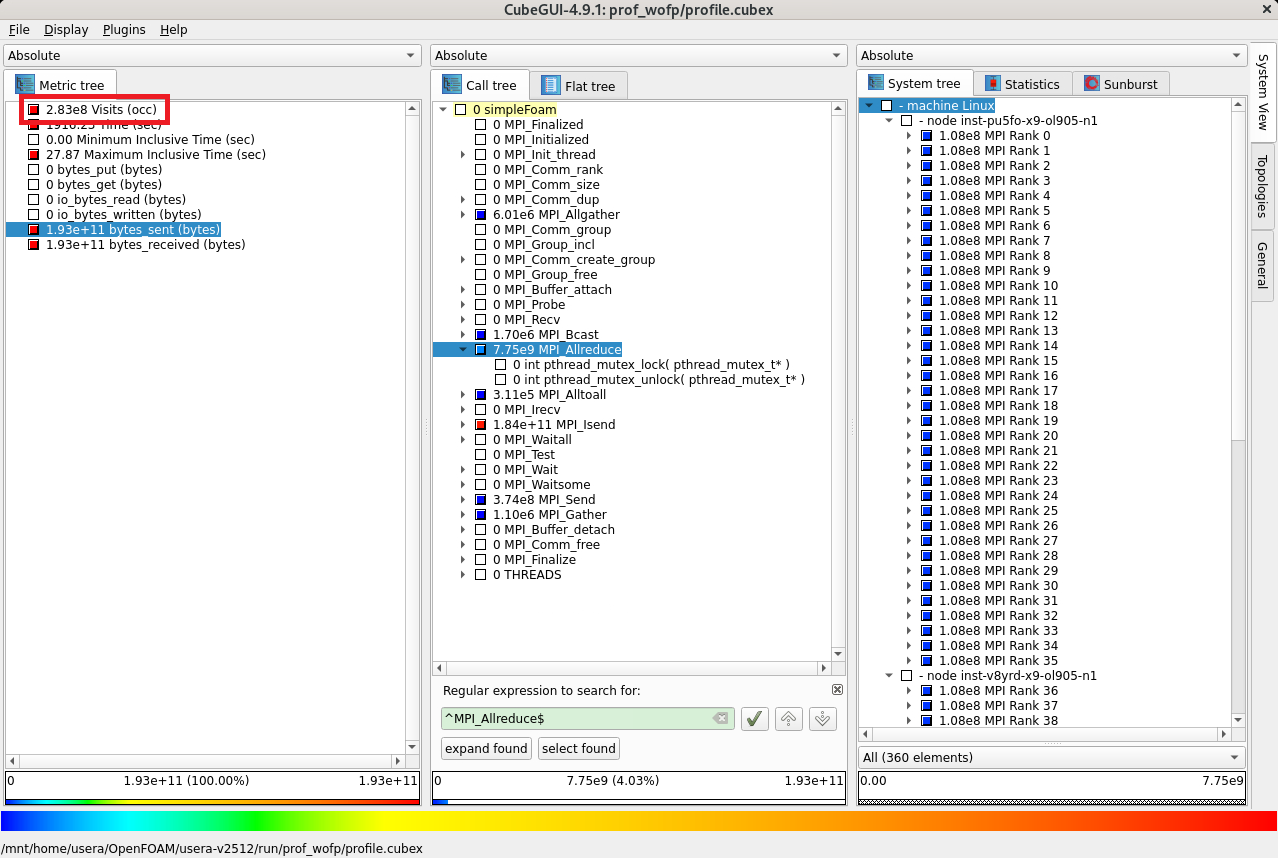

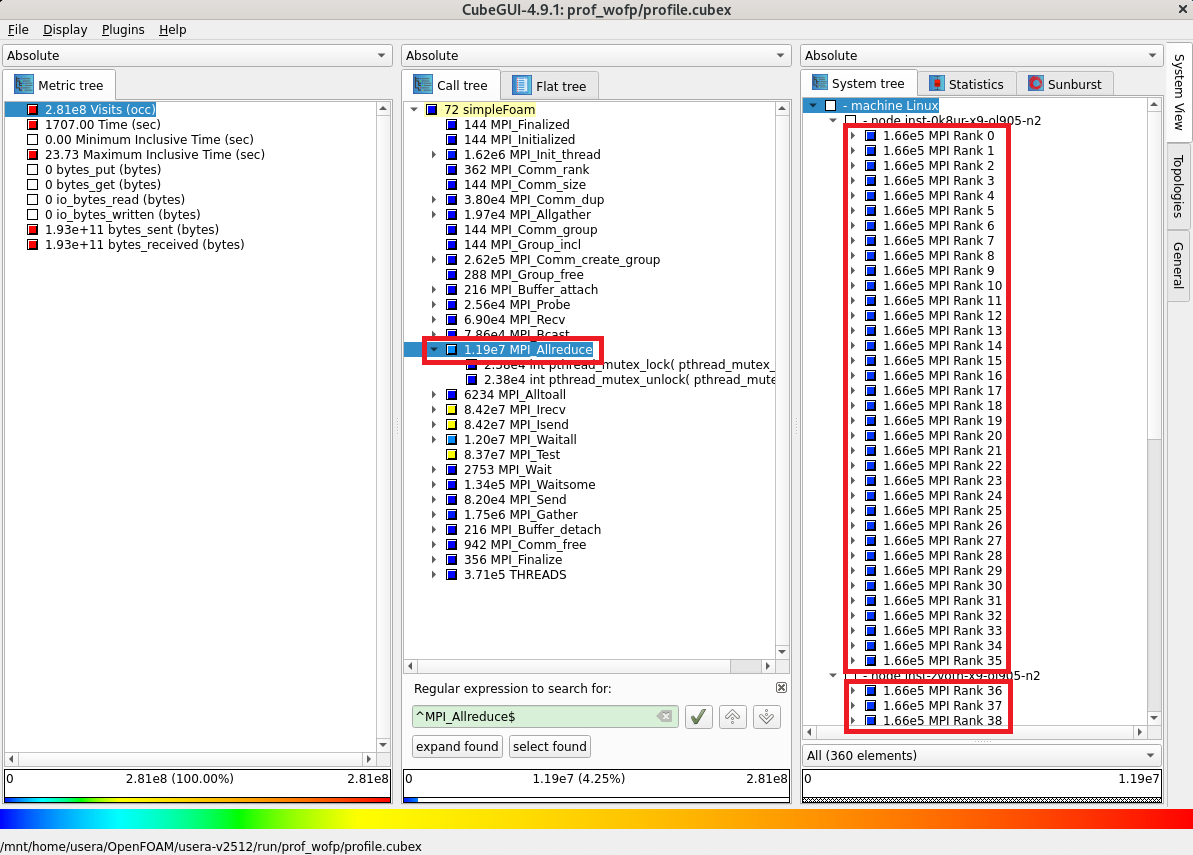

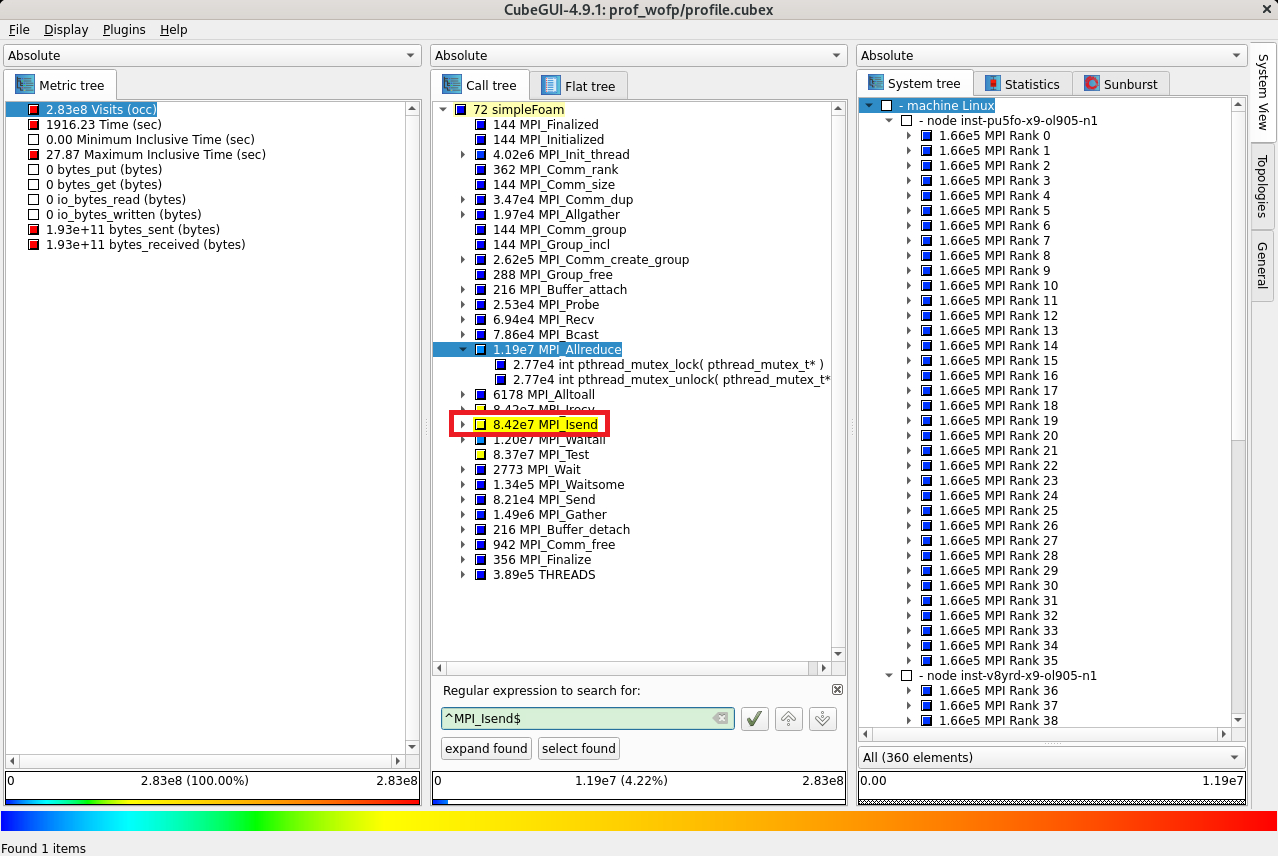

次に、コールツリー軸に表示された MPI_Allreduce をクリックして1階層下がりシステム位置軸を2階層下ると、各MPIプロセスが MPI_Allreduce を均等に 166,000回 呼び出していることがわかります。

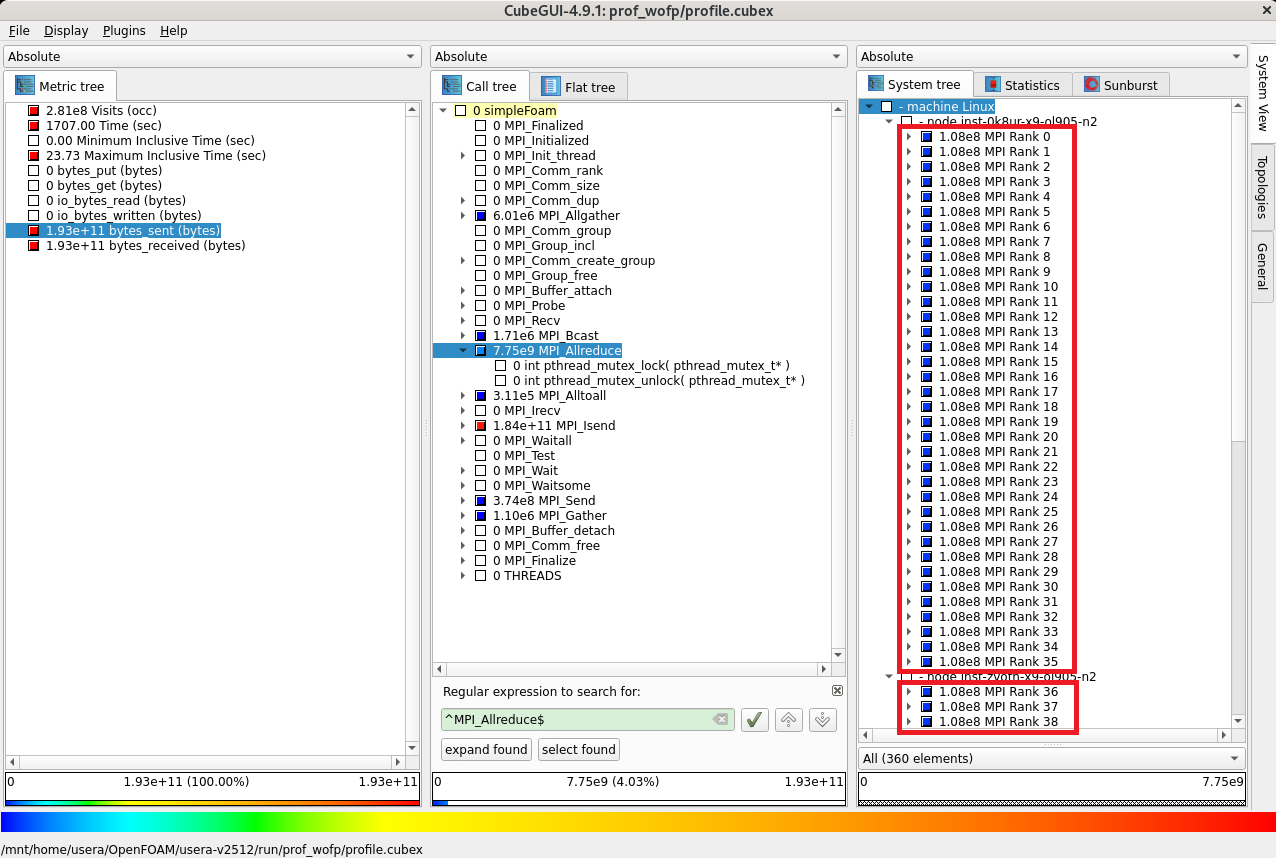

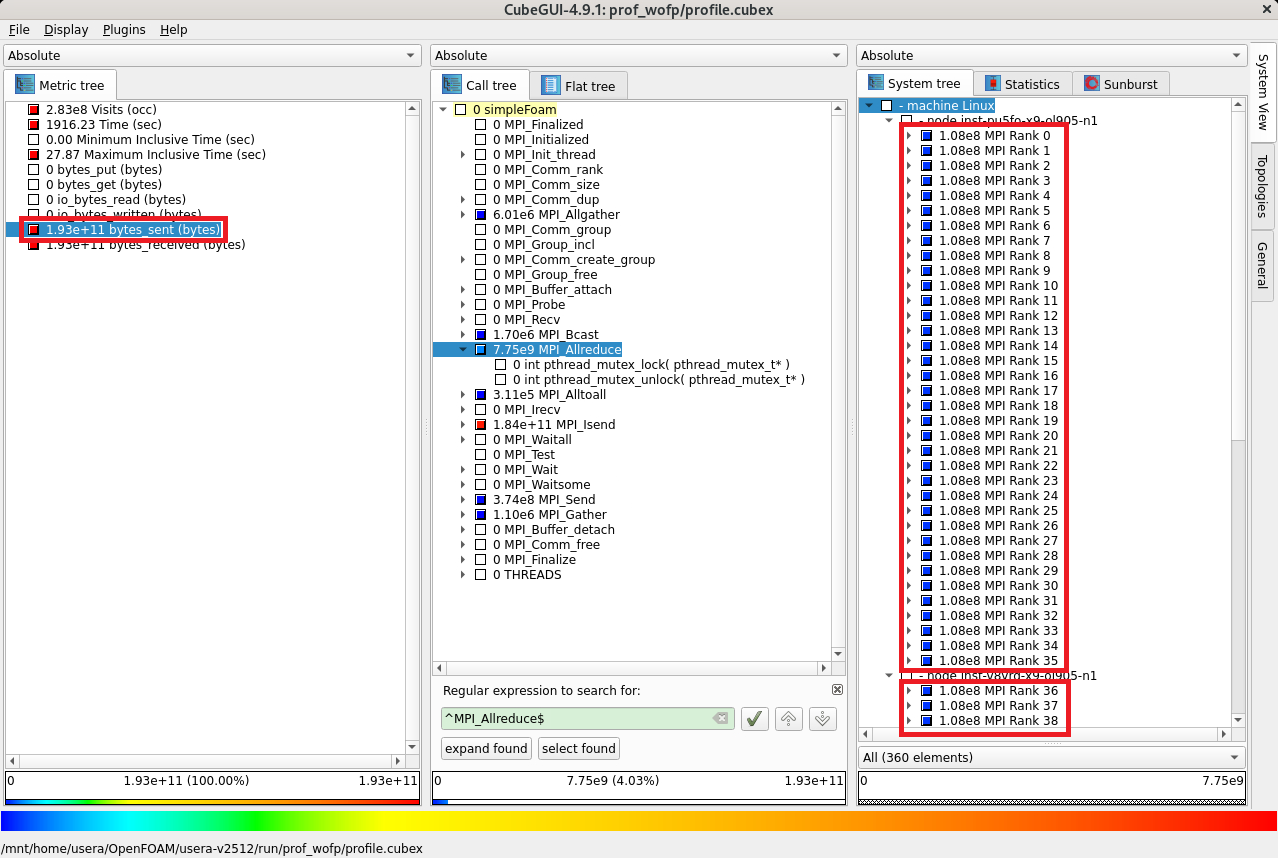

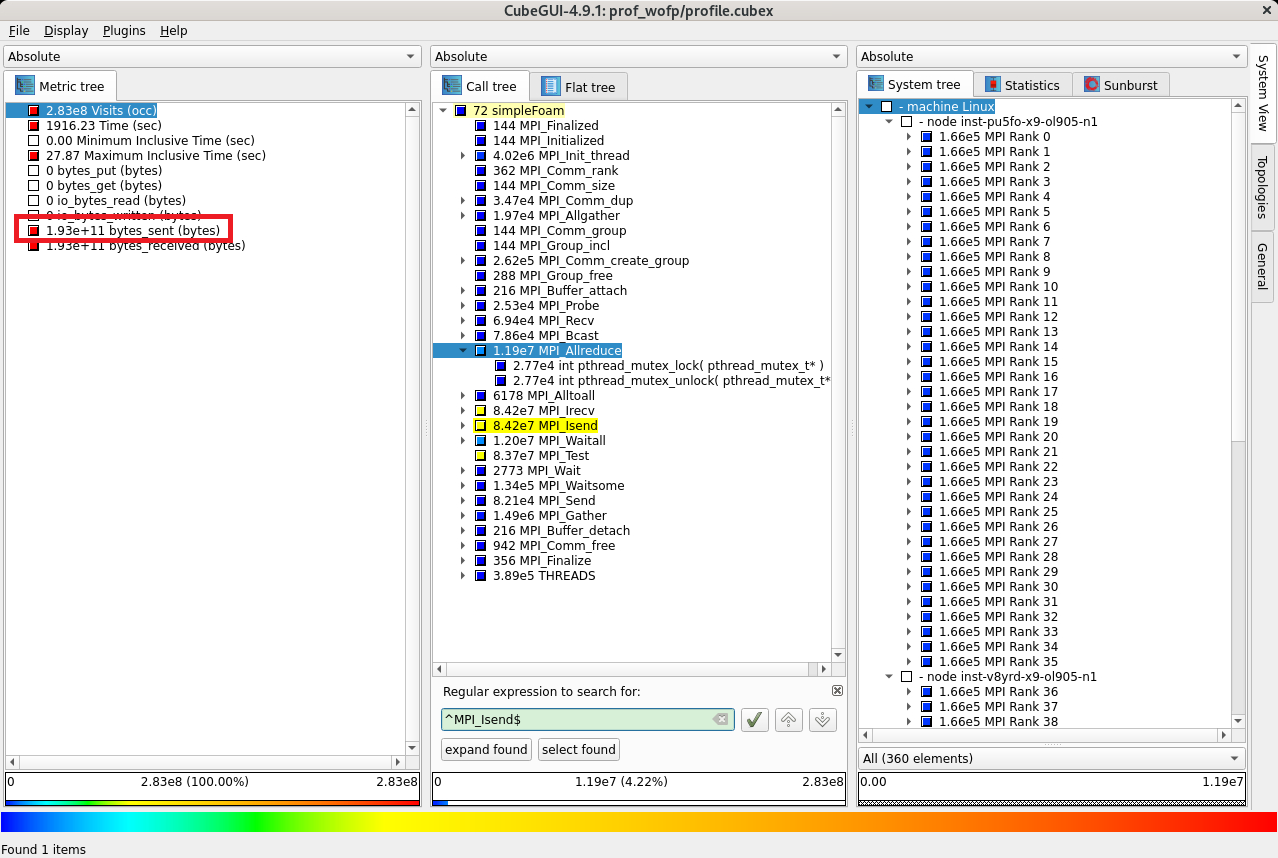

次に、評価指標軸の bytes_sent をクリックすると、各MPIプロセスが MPI_Allreduce で均等に 108 MB 送信していることがわかります。
本章は、先に取得したプロファイリング情報を元に、以下の手順でチューニングを実施します。
- ホットスポット に対するチューニング手法検討
- チューニング適用時のプロファイリング取得
- プロファイリング情報から ホットスポット に対するチューニングの効果を確認
- チューニング適用時の所要時間計測
- asis とチューニング適用時の所要時間比較・チューニング効果確認
先の 2. プロファイリング の結果から、以下のことが判明しました。
- 所要時間上位のMPI関数は MPI_Waitall と MPI_Allreduce でこれを ホットスポット と特定
- ホットスポット の MPI_Allreduce は以下の特性を有する
- 72個のMPIプロセスが均等に 108 MB のデータを送信している
- 72個のMPIプロセスが均等に 166,000回 呼び出している
ここで、 ホットスポット の MPI_Allreduce が各回とも同一メッセージサイズであると仮定し、このメッセージサイズを以下の計算式から求めます。
108 (MB) / 166,000 (回) / 72 (MPIプロセス) = 9.0 B
以上の情報から、 OpenMPI の以下MPI通信をターゲットにチューニング手法を検討します。
- MPI関数： MPI_Allreduce
- ノード数： 2ノード
- ノード当たりプロセス数： 36
- メッセージサイズ： 9.0 B

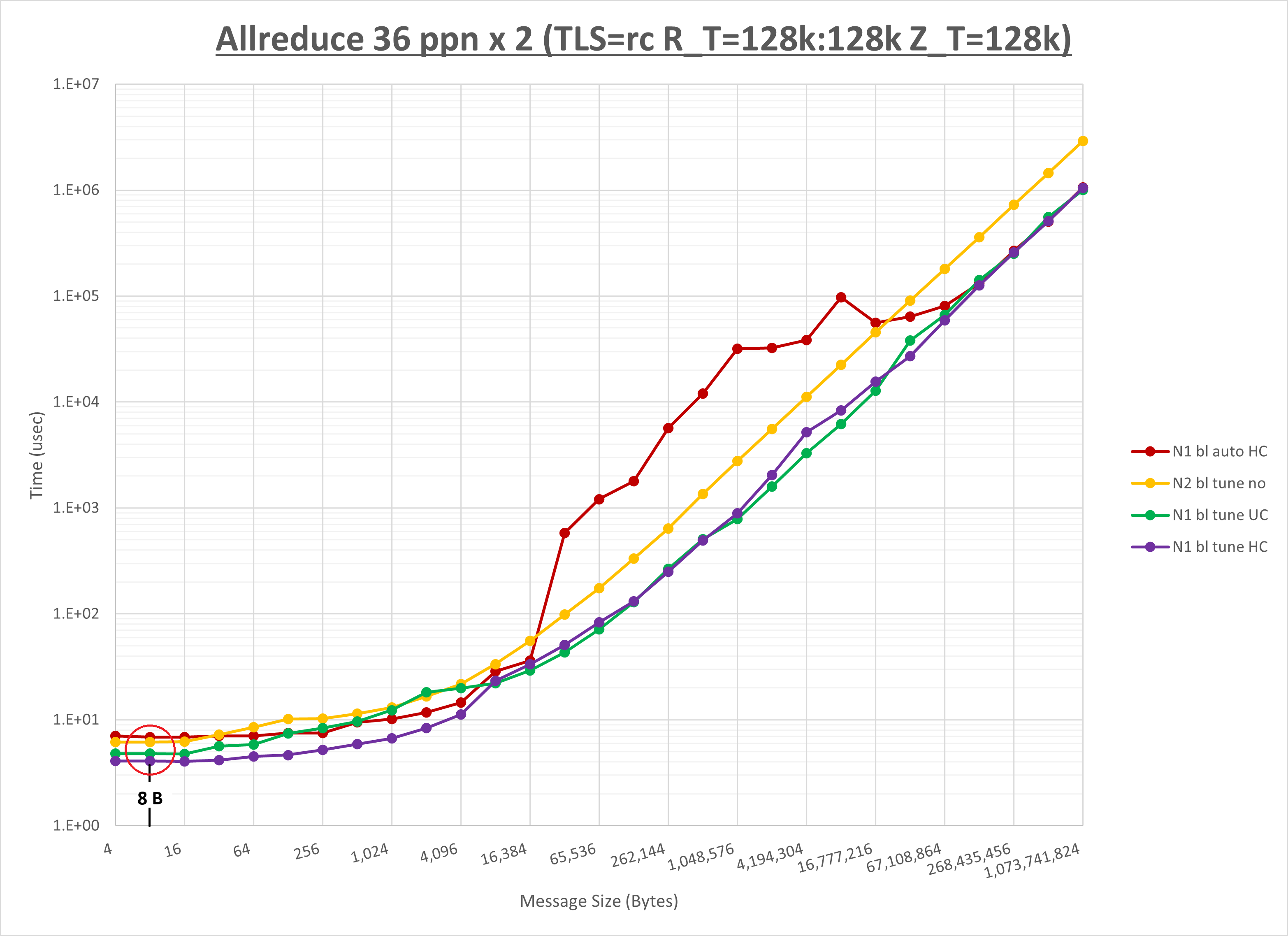

ここで、 OpenMPIのMPI集合通信チューニング方法（BM.Optimized3.36編） の当該箇所である 2-4-3. Allreduce の最後に記載されている以下グラフに於いて、実際のメッセージサイズである 9.0 B に最も近いの 8 B メッセージサイズ部分を確認し、
最も所要時間の短い紫色のグラフである以下のパラメータ設定が適していると判断、これをチューニング手法として採用します。
- UCX_TLS： self,sm,rc
- UCX_RNDV_THRESH： intra:128kb,inter:128kb
- UCX_ZCOPY_THRESH： 128kb
- NPS： 1（ asis にも適用されています。）
- プロセス配置： ブロック分割（デフォルトのため asis にも適用されています。）
- coll_hcoll_enable： 1（デフォルトのため asis にも適用されています。）
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、チューニング手法適用時のプロファイリングを取得します。
この実行により、カレントディレクトリにディレクトリ scorep_simpleFoam_36p72xP_sum が作成され、ここに取得したプロファイリングデータが格納されます。
$ cd /mnt/localdisk/usera/motorBike
$ module load openmpi papi scorep scalasca
$ source /opt/OpenFOAM-prof/OpenFOAM-v2512/etc/bashrc
$ scalasca -analyze -f ./scorep.filt mpirun -n 72 -N 36 -machinefile ~/hostlist.txt "-x UCX_NET_DEVICES=mlx5_2:1" "-x UCX_TLS=self,sm,rc" "-x UCX_RNDV_THRESH=intra:128kb,inter:128kb" "-x UCX_ZCOPY_THRESH=128kb" "-x LD_LIBRARY_PATH" "-x WM_PROJECT_DIR" `which simpleFoam` -parallel > ./log.simpleFoam_wisc_witn
次に、以下コマンドを1番目の計算ノードのプロファイリング利用ユーザで実行し、プロファイリングデータ格納ディレクトリをNVMe SSDローカルディスクからファイル共有ストレージに移動します。
$ mv scorep_simpleFoam_36p72xP_sum ${FOAM_RUN}/prof_wofp_witn
次に、以下コマンドをBastionノードのプロファイリング利用ユーザで実行し、トータル時間を評価指標としたプロファイリング結果を表示します。
$ module load openmpi papi scorep scalasca
$ source /opt/OpenFOAM/OpenFOAM-v2512/etc/bashrc
$ run
$ scalasca -examine -s -x "-s totaltime" ./prof_wofp_witn
/opt/scorep/bin/scorep-score -s totaltime -r ./prof_wofp_witn/profile.cubex > ./prof_wofp_witn/scorep.score
INFO: Score report written to ./prof_wofp_witn/scorep.score
$ head -n 35 ./prof_wofp_witn/scorep.score
Estimated aggregate size of event trace: 18GB
Estimated requirements for largest trace buffer (max_buf): 362MB
Estimated memory requirements (SCOREP_TOTAL_MEMORY): 372MB
(hint: When tracing set SCOREP_TOTAL_MEMORY=372MB to avoid intermediate flushes
or reduce requirements using USR regions filters.)
flt type max_buf[B] visits time[s] time[%] time/visit[us] region
ALL 379,205,091 288,600,000 1670.83 100.0 5.79 ALL
MPI 373,395,813 276,093,961 864.18 51.7 3.13 MPI
SCOREP 46 72 801.04 47.9 11125600.18 SCOREP
PTHREAD 6,224,894 12,505,967 5.60 0.3 0.45 PTHREAD
SCOREP 46 72 801.04 47.9 11125600.18 simpleFoam
MPI 11,272,292 11,935,368 237.21 14.2 19.87 MPI_Allreduce
MPI 4,156,230 11,495,788 219.01 13.1 19.05 MPI_Waitall
MPI 156,089,268 84,176,201 121.35 7.3 1.44 MPI_Isend
MPI 84 72 103.27 6.2 1434318.66 MPI_Init_thread
MPI 46,308 48,122 74.82 4.5 1554.77 MPI_Bcast
MPI 156,087,933 84,176,201 52.85 3.2 0.63 MPI_Irecv
MPI 125,355 68,389 23.43 1.4 342.55 MPI_Send
MPI 45,324,994 83,676,912 11.10 0.7 0.13 MPI_Test
MPI 15,028 15,912 7.92 0.5 497.97 MPI_Allgather
MPI 260,644 275,976 5.25 0.3 19.03 MPI_Gather
PTHREAD 5,070 12,395 4.23 0.3 341.20 int pthread_cond_wait( pthread_cond_t*, pthread_mutex_t* )
MPI 525,174 22,158 3.77 0.2 170.28 MPI_Probe
MPI 1,020 1,080 2.44 0.1 2261.48 MPI_Alltoall
MPI 66,456 128,740 1.14 0.1 8.83 MPI_Waitsome
PTHREAD 3,064,698 6,117,392 0.68 0.0 0.11 int pthread_mutex_lock( pthread_mutex_t* )
PTHREAD 3,064,698 6,117,392 0.60 0.0 0.10 int pthread_mutex_unlock( pthread_mutex_t* )
MPI 84 72 0.37 0.0 5159.58 MPI_Finalize
MPI 168 144 0.10 0.0 664.47 MPI_Comm_create_group
MPI 4,040,030 68,389 0.08 0.0 1.18 MPI_Recv
MPI 6,214 2,705 0.05 0.0 17.96 MPI_Wait
PTHREAD 77,324 192,122 0.05 0.0 0.24 int pthread_mutex_init( pthread_mutex_t*, const pthread_mutexattr_t* )
$
この出力から、 MPI_Allreduce の 所要時間が271秒から237秒に減少しており、チューニングの効果が確認できます。
次に、以下コマンドを計算ノードのプロファイリング利用ユーザで実行し、チューニング適用時の所要時間を計測します。
$ mpirun -n 72 -N 36 -hostfile ~/hostlist.txt -x UCX_NET_DEVICES=mlx5_2:1 -x UCX_TLS=self,sm,rc -x UCX_RNDV_THRESH=intra:128kb,inter:128kb -x UCX_ZCOPY_THRESH=128kb -x PATH -x LD_LIBRARY_PATH -x WM_PROJECT_DIR simpleFoam -parallel > ./log.simpleFoam_wosc_witn
[inst-0k8ur-x9-ol905-n2:38016] SET UCX_NET_DEVICES=mlx5_2:1
[inst-0k8ur-x9-ol905-n2:38016] SET UCX_TLS=self,sm,rc
[inst-0k8ur-x9-ol905-n2:38016] SET UCX_RNDV_THRESH=intra:128kb,inter:128kb
[inst-0k8ur-x9-ol905-n2:38016] SET UCX_ZCOPY_THRESH=128kb
$ grep ^ExecutionTime ./log.simpleFoam_wosc_witn | tail -1
ExecutionTime = 15.97 s ClockTime = 17 s
$
この結果から、 asis とチューニング適用時の所要時間を比較し、チューニングの効果を確認します。
以下は、本プロファイリング・チューニング関連Tips環境で所要時間を計測した結果です。
この計測結果は、 asis とチューニング適用時をそれぞれ5回計測した最大値と最小値を除く3回の算術平均です。
| asis | チューニング適用時 | 性能向上比 |
|---|---|---|
| 17.85秒 | 15.91秒 | 12.2％ |
