パロアルトネットワークスの次世代ファイアウォール技術を基に構築されたOCIクラウドネイティブのマネージド・ファイアウォール「OCI Network Firewall」が2022年7月にリリースされました。 「OCI Network Firewall」はURLフィルタリングやTSL/SSL検査などの機能を提供します。
本チュートリアルではOCI Network Firewallが使用できる環境を構築します。

所要時間 :

  • 約70分
    (このうちNetwork Firewallインスタンスの作成に40分ほどかかります)

前提条件 :

  • ユーザーに必要なIAMポリシーが割り当てられていること。ポリシーの詳細はドキュメントを参照ください。

注意 :

  • ※チュートリアル内の画面ショットについてはOracle Cloud Infrastructureの現在のコンソール画面と異なっている場合があります。


はじめに

以下が本チュートリアルで作成するNetwork Firewallの構成図です。

画面ショット0

Network Firewallについて

Network FirewallはOCIクラウド環境に入るトラフィックと、サブネット間のトラフィックを可視化します。
Network Firewallはファイアウォールとして、Network Firewallを通過するトランスポート・レイヤー・セキュリティ（TLS）暗号化トラフィックを含むすべてのリクエストを検査し、ユーザーが構成したファイアウォール・ポリシー・ルールに基づいて、許可、拒否、ドロップ、侵入検出、防止などのアクションを実行します。 Network Firewallは以下のようなユースケースにてご利用いただくことが可能です。

  • パロアルトネットワークスの脅威シグネチャおよび脅威分析エンジンを用いて、既知の脆弱性に対する攻撃、マルウェア、C&Cサーバー等の脅威の検知・防御
  • アウトバウンドへの不正通信を識別し、機密性の高いデータ流出を抑止


各サブネットとルート表について

インターネットを経由してPublic Subnet内のインスタンスに対するインバウンドのトラフィックが発生すると、「Internet Gatewayルート表」のルールによりトラフィックはNFW SubnetにあるNetwork Firewallを通過します。その後Network Firewallによって検査されたトラフィックはPublic Subnet内のインスタンスへ転送されます。
Public Subnet内のインスタンスから発生するインターネットへのアウトバウンドのトラフィックも同様に、「Public Subnetルート表」のルールによりNetwork Firewallへ転送されます。その後、「NFW Subnetルート表」のルールにより、Network Firewallによって検査されたアウトバウンド通信はInternet Gatewayを介してインターネットに出ます。


1. ネットワークの構築

1-1. VCNの作成

OCIコンソール画面左上のメニューボタン → ネットワーキング → 仮想クラウド・ネットワーク → 「VCNの作成」ボタンをクリックします。

画面ショット

仮想クラウド・ネットワークの作成画面にて以下項目を入力し、残りはデフォルトのまま「VCNの作成」ボタンをクリックします。

  • 名前 - 任意 例）VCN1
  • コンパートメント - VCNを作成したいコンパートメントを選択
  • IPv4 CIDR Blocks - 10.0.0.0/16 画面ショット


1-2. Internet Gatewayの作成

手順1-1で作成したVCNの詳細画面の左下のリソースから「インターネット・ゲートウェイ」→「インターネット・ゲートウェイの作成」ボタンをクリックします。

画面ショット3

「インターネット・ゲートウェイの作成」画面にて、任意のインターネット・ゲートウェイの名前を入力し、「インターネット・ゲートウェイの作成」ボタンをクリックします。

画面ショット4


1-3. ルート表の作成

本チュートリアルでは、Internet Gatewayと各サブネット用のルート表を作成します。 手順1-1で作成したVCNの詳細画面の左下のリソースから「ルート表」を選択し、「ルート表の作成」ボタンをクリックします。

「ルート表の作成」画面にて、任意のインターネット・ゲートウェイ名を入力し、「作成」ボタンをクリックします。

  • Internet Gateway用のルート表
    • 名前 - 任意 例）Route Table for IGW

画面ショット5

  • Network Firewallを配置するサブネット用のルート表
    • 名前 - 任意 例）Route Table for NFW Subnet

画面ショット6

  • コンピュートインスタンスを配置するサブネット用のルート表
    • 名前 - 任意 例）Route Table for Public Subnet

画面ショット7


1-4. Security Listの作成

Network Firewallインスタンスを配置するサブネット、コンピュートインスタンスを配置するサブネットそれぞれのSecurity Listを作成します。 手順1-1で作成したVCNの詳細画面の左下のリソースから、「セキュリティ・リスト」→「セキュリティ・リストの作成」ボタンをクリックします。 表示された「セキュリティ・リストの作成」画面にて以下項目を入力し、「セキュリティ・リストの作成」ボタンをクリックします。

  • Network Firewallインスタンスを配置するサブネットのSecurity List
    • 名前 - 任意 例）Security List for NFW Subnet

画面ショット8

  • コンピュートインスタンスを配置するサブネットのSecurity List
    • 名前 - 任意 例）Security List for Public Subnet

画面ショット9


1-5. OCI Network Firewallインスタンスを配置するSubnetの作成

Network Firewallインスタンスを配置するサブネットを作成します。 手順1-1で作成したVCNの詳細画面の左下のリソースから、「サブネット」→「サブネットの作成」ボタンをクリックします。 表示された「サブネットの作成」画面にて、以下項目を入力し、「サブネットの作成」ボタンをクリックします。

  • 名前 - 任意 例）NFW Subnet
  • サブネット・タイプ - リージョナル
  • IPv4 CIDR Block - 10.0.2.0/24
  • ルート表 - 手順1-3で作成したNetwork Firewallを配置するサブネット用のルート表を選択
  • サブネット・アクセス - パブリック
  • DHCPオプション - default DHCP Optionsを選択（Default DHCP OptionsはVCNの作成時に自動的に作成されます）
  • セキュリティ・リスト - 手順1-4で作成した、Network Firewallインスタンスを配置するサブネットのSecurity Listを選択

画面ショット10 画面ショット11


1-6. コンピュートインスタンスを配置するSubnetの作成

インスタンスを配置するサブネットを作成します。 手順1-1で作成したVCNの詳細画面の左下のリソースから、「サブネット」→「サブネットの作成」ボタンをクリックします。 表示された「サブネットの作成」画面にて、以下項目を入力し、「サブネットの作成」ボタンをクリックします。

  • 名前 - 任意 例）Public Subnet
  • サブネット・タイプ - リージョナル
  • IPv4 CIDR Block - 10.0.1.0/24
  • ルート表 - 手順1-3で作成したコンピュートインスタンスを配置するサブネット用のルート表を選択
  • サブネット・アクセス - パブリック
  • DHCPオプション - default DHCP Optionsを選択（Defualt DHCP OptionsはVCNの作成時に自動的に作成されます）
  • セキュリティ・リスト - 手順1-4で作成した、コンピュートインスタンスを配置するサブネットのSecurity Listを選択

画面ショット12 画面ショット13


2. ネットワーク・ファイアウォール・ポリシーの作成

Network Firewallインスタンスを作成する際、ネットワーク・トラフィックを制御するルールをまとめたポリシー「ネットワーク・ファイアウォール・ポリシー」を指定する必要があるため、事前に用意します。

OCIコンソール画面左上のメニューボタン → アイデンティティとセキュリティ → ファイアウォール → ネットワーク・ファイアウォール・ポリシー → ネットワーク・ファイアウォール・ポリシーの作成をクリックします。 表示されたポリシーの作成画面にて任意のポリシー名を入力し、「ポリシーの作成」ボタンをクリックします。

画面ショット14

ポリシーを作成すると、ポリシーの詳細画面が表示されます。

画面ショット88


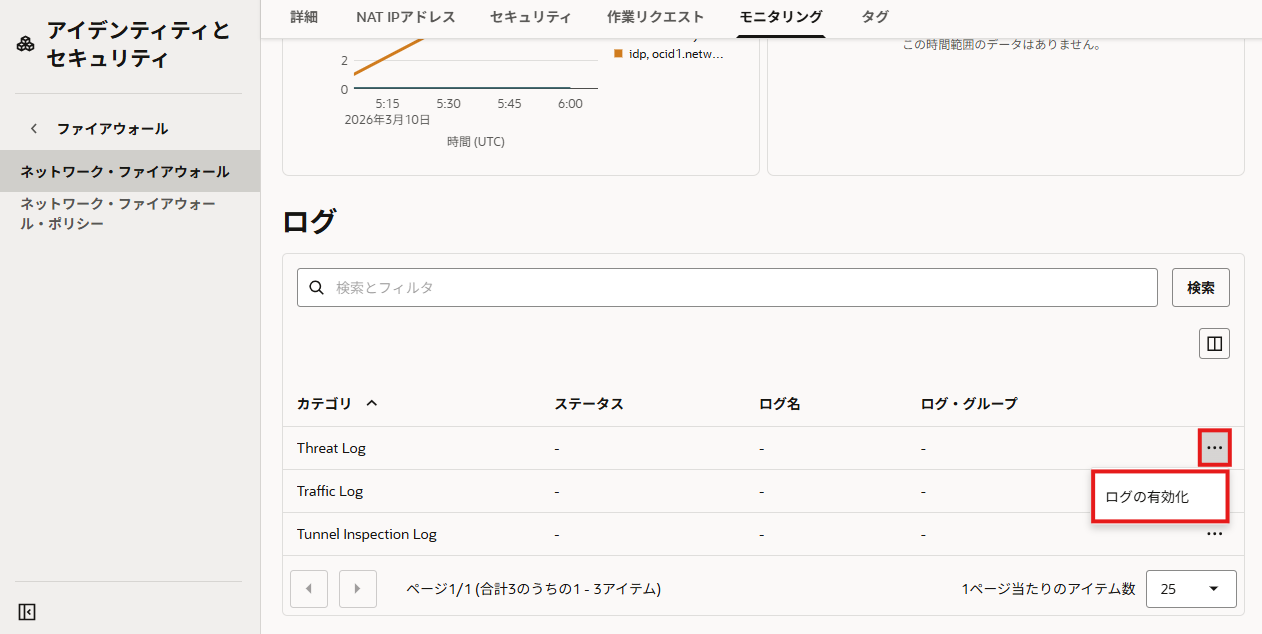

3. Network Firewall インスタンスの作成

続いてNetwork Firewallインスタンスを作成します。 OCIコンソール画面左上のメニューボタン → アイデンティティとセキュリティ → ファイアウォール → ネットワーク・ファイアウォール →「ネットワーク・ファイアウォールの作成」ボタンをクリックします。

表示された「ネットワーク・ファイアウォールの作成」画面にて以下項目を入力し、「ネットワーク・ファイアウォールの作成」ボタンをクリックします。

  • 名前 - 任意 例）NFW1
  • ネットワーク・ファイアウォール・ポリシー - 手順2で作成したネットワーク・ファイアウォール・ポリシーを選択します。
  • 仮想クラウド・ネットワーク - 手順1-1で作成したVCNを選択します。
  • サブネット - 手順1-5で作成したサブネットを選択します。
  • ネットワーク・ファイアウォール可用性ドメイン - 任意 （今回はBUKv:AP-TOKYO-1-AD-1を選択します）

画面ショット23

Network Firewallインスタンスは約40分程で作成が完了し、アクティブになります。

Network Firewallの作成中に、Network Firewallインスタンスの詳細画面にIPv4アドレスが表示されるので、IPv4アドレスが割り当てられたら次の手順にてVCNのSecurity Listとルート表を編集します。

画面ショット56


4. ルート表の編集

Network FirewallのプライベートIPアドレスを元に、Internet Gatewayと各サブネットのルート表を編集します。

4-1. Internet Gatewayのルート表の編集

OCIコンソール画面左上のメニューボタン → ネットワーキング → 仮想クラウド・ネットワーク → 手順1で作成したVCN名をクリックし、VCNの詳細画面に遷移します。 VCN詳細画面左下のリソースから「ルート表」をクリックし、手順1-3で作成したInternet Gateway用のルート表をクリックします。

画面ショット24

ルート表の詳細画面にて、「ルート・ルールの追加」ボタンをクリックします。 表示された「ルート・ルールの追加」画面にて、以下項目を入力し、画面左下の「ルート・ルールの追加」ボタンをクリックします。

  • ターゲット・タイプ - プライベートIP
  • 宛先タイプ - CIDRブロック
  • 宛先CIDRブロック - コンピュートインスタンスを配置するサブネットのCIDRを入力 例）10.0.1.0/24
  • ターゲット選択 - Network FirewallインスタンスのプライベートIPアドレスを入力

画面ショット25


4-2. Network Firewallインスタンスを作成したサブネットのルート表の編集

続いて、VCN詳細画面左下のリソースの「ルート表」から、手順1-3で作成したNetwork Firewallインスタンスを配置するサブネット用のルート表をクリックします。

画面ショット26

ルート表の詳細画面にて、「ルート・ルールの追加」ボタンをクリックします。 表示された「ルート・ルールの追加」画面にて、以下のルート・ルールを作成し、画面左下の「ルート・ルールの追加」ボタンをクリックします。

  • ターゲット・タイプ - インターネット・ゲートウェイ
  • 宛先CIDRブロック - 0.0.0.0/0
  • ターゲット・インターネット・ゲートウェイ - 手順1-2で作成したInternet Gatewayを選択

画面ショット27


4-3. コンピュートインスタンスを作成するサブネットのルート表の編集

続いて、VCN詳細画面左下のリソースの「ルート表」から、手順1-3で作成したコンピュートインスタンスを配置するサブネット用のルート表をクリックします。

画面ショット28 ルート表の詳細画面にて、「ルート・ルールの追加」ボタンをクリックします。 表示された「ルート・ルールの追加」画面にて、以下項目を入力し、画面左下の「ルート・ルールの追加」ボタンをクリックします。

  • ターゲット・タイプ - プライベートIP
  • 宛先タイプ - CIDRブロック
  • 宛先CIDRブロック - 0.0.0.0/0
  • ターゲット選択 - Network FirewallインスタンスのプライベートIPアドレスを入力

画面ショット29


4-4. Internet Gateway用のルート表をInternet Gatewayに紐づけ

VCN詳細画面左下のリソースの「インターネット・ゲートウェイ」から、手順1-2で作成したInternet Gatewayの左の3つの点をクリックし、「別のルート表の関連付け」を選択します。

画面ショット30

表示された「別のルート表の関連付け」画面にて、手順1-3で作成したInternet Gateway用のルート表を選択し、「別のルート表の関連付け」ボタンをクリックします。

画面ショット31


5. Security Listの編集

本チュートリアルでは便意的に全CIDRから各IPプロトコルの全ポート宛の通信を許可するよう設定します。実際に本番環境などで設定する際は必要最低限のポートのみ許可するように設定してください。

5-1. コンピュートインスタンスを立ち上げる用のサブネットのSecurity Listの編集

OCIコンソール画面左上のメニューボタン → ネットワーキング → 仮想クラウド・ネットワーク → 手順1で作成したVCN名をクリックし、VCNの詳細画面に遷移します。 VCN詳細画面左下のリソースから「セキュリティ・リスト」を選択し、手順1-4で作成したコンピュートインスタンスを立ち上げるサブネット用のSecurity List名をクリックします。

画面ショット34

セキュリティ・リストの詳細画面で「イングレス・ルールの追加」ボタンをクリックします。 表示された「イングレス・ルールの追加」画面にて3つのイングレスルールを作成します。

  • イングレス・ルール1
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - TCP

その他は記入せずに、「+別のイングレス・ルール」ボタンをクリックします。

画面ショット35

  • イングレス・ルール2
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - ICMP その他は記入せずに、「+別のイングレス・ルール」ボタンをクリックします。

画面ショット36

以下のように、イングレス・ルール3を記入したら画面左下の「イングレス・ルールの追加」ボタンをクリックします。

  • イングレス・ルール2
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - UDP

画面ショット37

続いて、セキュリティ・リストの詳細画面左下の「リソース」から「エグレス・ルール」を選択し、「エグレス・ルールの追加」ボタンをクリックします。 表示された「エグレス・ルールの追加」画面にて、以下のようにエグレス・ルールを記入したら画面左下の「エグレス・ルールの追加」ボタンをクリックします。

  • 宛先タイプ - CIDR
  • ソースCIDR - 0.0.0.0/0
  • IPプロトコル - すべてのプロトコル

画面ショット38


5-2. Network Firewallインスタンスを配置するサブネット用のSecurity Listの編集

VCN詳細画面左下のリソースから「セキュリティ・リスト」を選択し、手順1-4で作成したNetwork Firewallインスタンスを立ち上げるサブネット用のSecurity List名をクリックします。

画面ショット39

セキュリティ・リストの詳細画面で「イングレス・ルールの追加」ボタンをクリックします。 表示された「イングレス・ルールの追加」画面にて3つのイングレスルールを作成します。

  • イングレス・ルール1
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - TCP

その他は記入せずに、「+別のイングレス・ルール」ボタンをクリックします。

画面ショット35

  • イングレス・ルール2
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - ICMP その他は記入せずに、「+別のイングレス・ルール」ボタンをクリックします。

画面ショット36

以下のように、イングレス・ルール3を記入したら画面左下の「イングレス・ルールの追加」ボタンをクリックします。

  • イングレス・ルール2
    • ソース・タイプ - CIDR
    • ソースCIDR - 0.0.0.0/0
    • IPプロトコル - UDP

画面ショット37

続いて、セキュリティ・リストの詳細画面左下の「リソース」から「エグレス・ルール」を選択し、「エグレス・ルールの追加」ボタンをクリックします。 表示された「エグレス・ルールの追加」画面にて、以下のようにエグレス・ルールを記入したら画面左下の「エグレス・ルールの追加」ボタンをクリックします。

  • 宛先タイプ - CIDR
  • ソースCIDR - 0.0.0.0/0
  • IPプロトコル - すべてのプロトコル

画面ショット38


6. コンピュートインスタンスの作成

つづくOCIチュートリアル「OCI Network Firewallの動作を検証する」にて動作を確認するため、Network Firewallに保護されたPublic Subnetにコンピュート・インスタンスを作成します。
作成するコンピュート・インスタンスはLinux/Windowsどちらでも構いません。 手順6-1ではLinuxインスタンスの作成方法、手順6-2ではWindowsインスタンスの作成方法を紹介しています。

6-1. Linuxのコンピュート・インスタンスの作成

OCIコンソール画面左上のメニューボタン → コンピュート → インスタンス → インスタンスの作成をクリックします。 「コンピュート・インスタンスの作成」画面にて、以下項目を入力し、画面左下の「作成」ボタンをクリックします。

  • 名前 - 任意 例）Instance1
  • 配置（可用性ドメイン） - 任意
  • イメージ - Oracle Linux 8
  • シェイプ - 任意
  • ネットワーキング（仮想クラウド・ネットワーク） - 手順1-1で作成したVCNを選択
  • ネットワーキング（サブネット） - 手順1-6で作成したサブネットを選択
  • パブリックIPアドレス - 「パブリックIPv4アドレスの割当て」を選択
  • SSHキーの追加 - 「キー・ペアを自動で生成」を選択し、秘密キーと公開キーをそれぞれ保存します。（手元に既存のSSHキーがある場合は、「公開キー・ファイルのアップロード」または「公開キーの貼りつけ」を選択し、公開キーを登録してください。）

画面ショット30 画面ショット31


6-2. Windowsのインスタンスの作成

OCIコンソール画面左上のメニューボタン → コンピュート → インスタンス → インスタンスの作成をクリックします。 「コンピュート・インスタンスの作成」画面にて、以下項目を入力し、画面左下の「作成」ボタンをクリックします。

  • 名前 - 任意 例）WS1
  • 配置（可用性ドメイン） - 任意
  • イメージ - 「イメージの変更」ボタンをクリックし、「Windows」を選択
  • シェイプ - 任意
  • ネットワーキング（仮想クラウド・ネットワーク） - 手順1-1で作成したVCNを選択
  • ネットワーキング（サブネット） - 手順1-6で作成したサブネットを選択
  • パブリックIPアドレス - 「パブリックIPv4アドレスの割当て」を選択

画面ショット46 画面ショット47

最後に手順3にて作成したNetwork Firewallインスタンスの作成が完了したことを確かめて、Network Firewallの構築は完了です。


手順2で作成したネットワーク・ファイアウォール・ポリシーにて、IDS/IPSやURLフィルタリング、SSLインスペクション等の機能が設定できます。
作成したFirewallの動作を検証するステップとして、サービス・リストとURLリストの動作検証を行うチュートリアル「OCI Network Firewallの動作検証を行う」もご用意していますので、是非行ってみてください。
