0. 概要Permalink
オープンソースのMPI実装である OpenMPI は、 Modular Component Architecture （以降 MCA と呼称します。）を採用することで、ビルド時に組み込むコンポーネントを介して集合通信を含む多彩な機能を提供し、この MCA パラメータにはMPI集合通信性能に影響するものがあります。
特に集合通信の高速化を意識して開発されている HCOLL や Unified Collective Communication （以降 UCC と呼称します。）を使用することで、集合通信を高速化することが可能です。
また OpenMPI は、高帯域・低遅延のMPIプロセス間通信を実現するためにその通信フレームワークに UCX を採用し、この UCX のパラメータにもMPI集合通信性能に影響するパラメータが存在します。
またMPI集合通信は、ノード内並列では実質的にメモリコピーとなるため、メモリ性能に影響するMPIプロセスのコア割当てや NUMA nodes per socket （以降 NPS と呼称します。）もその性能に影響します。
以上を踏まえて本パフォーマンス関連Tipsは、第4世代 AMD EPYC プロセッサを搭載するベア・メタル・シェイプ BM.Standard.E5.192 に於ける OpenMPI のMPI集合通信性能にフォーカスし、以下の 計測条件 を組合せたテストケース毎に以下の 実行時パラメータ を変えてその性能を Intel MPI Benchmarks で計測し、最適な 実行時パラメータ の組み合わせを導きます。
[計測条件]
- ノード数 ： 1
- ノード当たりMPIプロセス数 ： 24 ・ 48 ・ 96 ・ 192
- MPI集合通信関数 ： Alltoall ・ Allgather ・ Allreduce
[実行時パラメータ]
- UCX_RNDV_THRESH ： auto ・ 4kb ・ 8kb ・ 16kb ・ 32kb ・ 64kb ・ 128kb （※1）
- coll_hcoll_enable ： 0 ・ 1 （※2）
- coll_ucc_enable ： 0 ・ 1 （※3）
- MPIプロセス分割方法 ： ブロック分割・サイクリック分割（※4）
- NPS ： 1 （以降 NPS1 と呼称します。）・ 4 （以降 NPS4 と呼称します。）（※5）
※1） UCX のパラメータで、詳細は OCI HPCパフォーマンス関連情報 の OpenMPIのMPI通信性能に影響するパラメータとその関連Tips の 3-6. UCX_RNDV_THRESH を参照してください。
※2） MCA のパラメータで、詳細は OCI HPCパフォーマンス関連情報 の OpenMPIのMPI通信性能に影響するパラメータとその関連Tips の 3-1. coll_hcoll_enable を参照してください。
※3） MCA のパラメータで、詳細は OCI HPCパフォーマンス関連情報 の OpenMPIのMPI通信性能に影響するパラメータとその関連Tips の 3-9. coll_ucc_enable を参照してください。
※4）NUMAノードに対するMPIプロセスの分割方法で、詳細は OCI HPCパフォーマンス関連情報 の パフォーマンスを考慮したプロセス・スレッドのコア割当て指定方法（BM.Standard.E5.192編） を参照してください。
※5）NPS の設定方法は、 OCI HPCパフォーマンス関連情報 の パフォーマンスに関連するベアメタルインスタンスのBIOS設定方法 を参照してください。
また本パフォーマンス関連Tipsの検証は、以下の実行環境で実施しています。
[実行環境]
- シェイプ： BM.Standard.E5.192 （ Simultanious Multi Threading （以降 SMT と呼称します。）無効（※6））
- OS： プラットフォーム・イメージ Oracle-Linux-9.5-2025.02.28-0
- OpenMPI ： 5.0.6（※7）
- Intel MPI Benchmarks ： 2021.7（※7）
- HCOLL ： HPC-X 2.22.1に含まれる HCOLL
- UCC ： 1.3.0（※7）
※6） SMT の設定方法は、 OCI HPCパフォーマンス関連情報 の パフォーマンスに関連するベアメタルインスタンスのBIOS設定方法 を参照してください。
※7） OCI HPCテクニカルTips集 の Oracle Linuxプラットフォーム・イメージベースのHPCワークロード実行環境構築方法 に従って構築された OpenMPI 、 Intel MPI Benchmarks 、及び UCC です。
また Intel MPI Benchmarks の計測は、以下の実行時オプションを指定して起動します。
$ IMB-MPI1 -msglog 0:xx -mem 3.1G -off_cache 384,64 -npmin num_of_procs alltoall/allgather/allreduce
ここで計測するメッセージサイズの上限（ xx ）は、MPI集合通信関数とノード当たりMPIプロセス数に応じて以下の値を使用します。
この設定値は、計測可能な最大値から決定しています。
| 24 | 48 | 96 | 192 | |
|---|---|---|---|---|
| Alltoall | 26 | 25 | 24 | 23 |
| Allgather | 26 | 25 | 24 | 23 |
| Allreduce | 30 | 30 | 30 | 30 |
また Intel MPI Benchmarks の計測は、テストケース毎に5回実施し、その最大値と最小値を除く3回の算術平均をその結果とします。
以降では、以下 計測条件 の順に解説します。
1. 24 MPIプロセスPermalink
1-0. 概要Permalink
本章は、1ノードに24 MPIプロセスを割当てる場合の最適な 実行時パラメータ の組み合わせを、MPI集合通信関数毎に検証し、その結果を考察します。
1-1. AlltoallPermalink

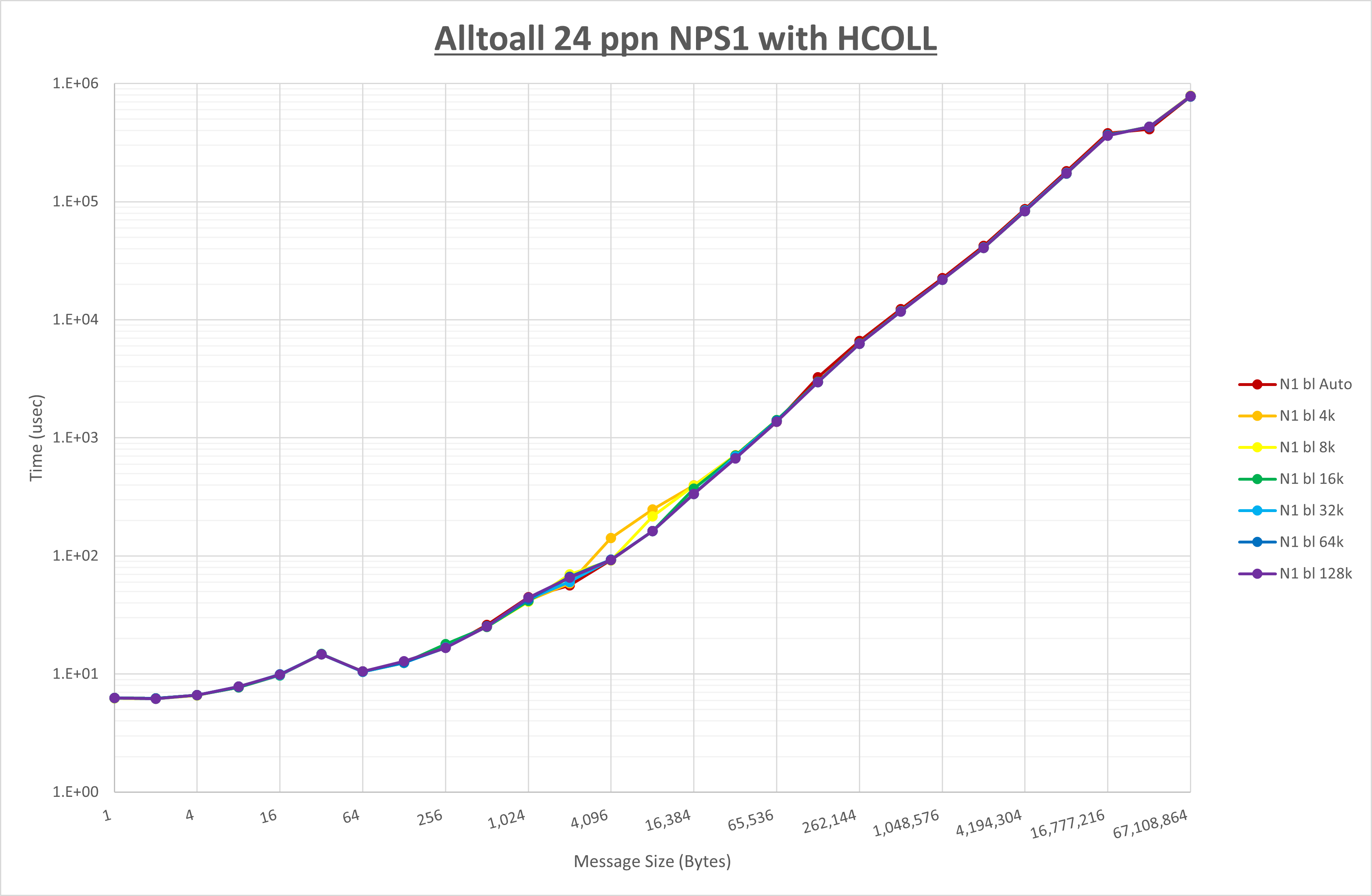

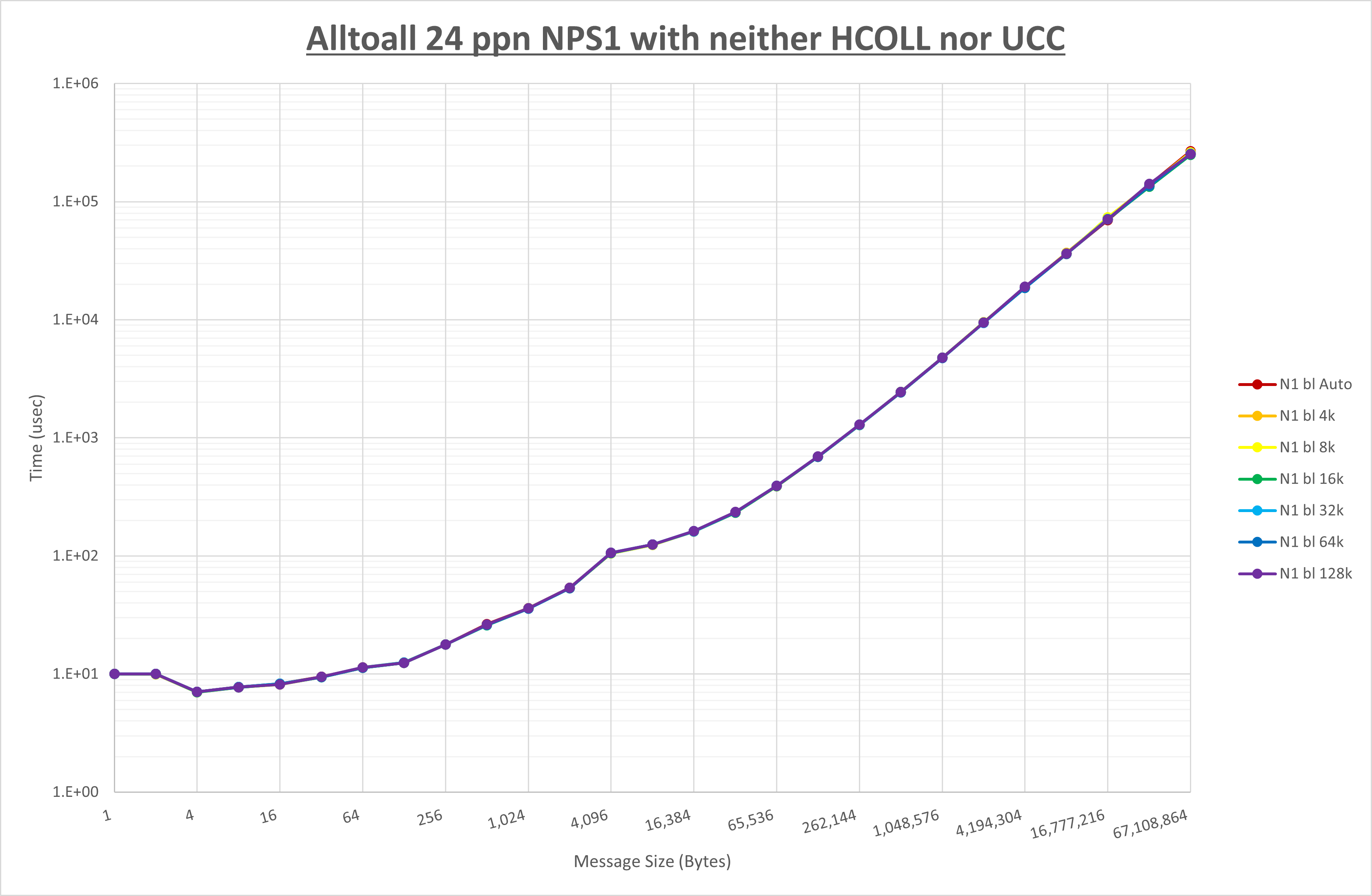

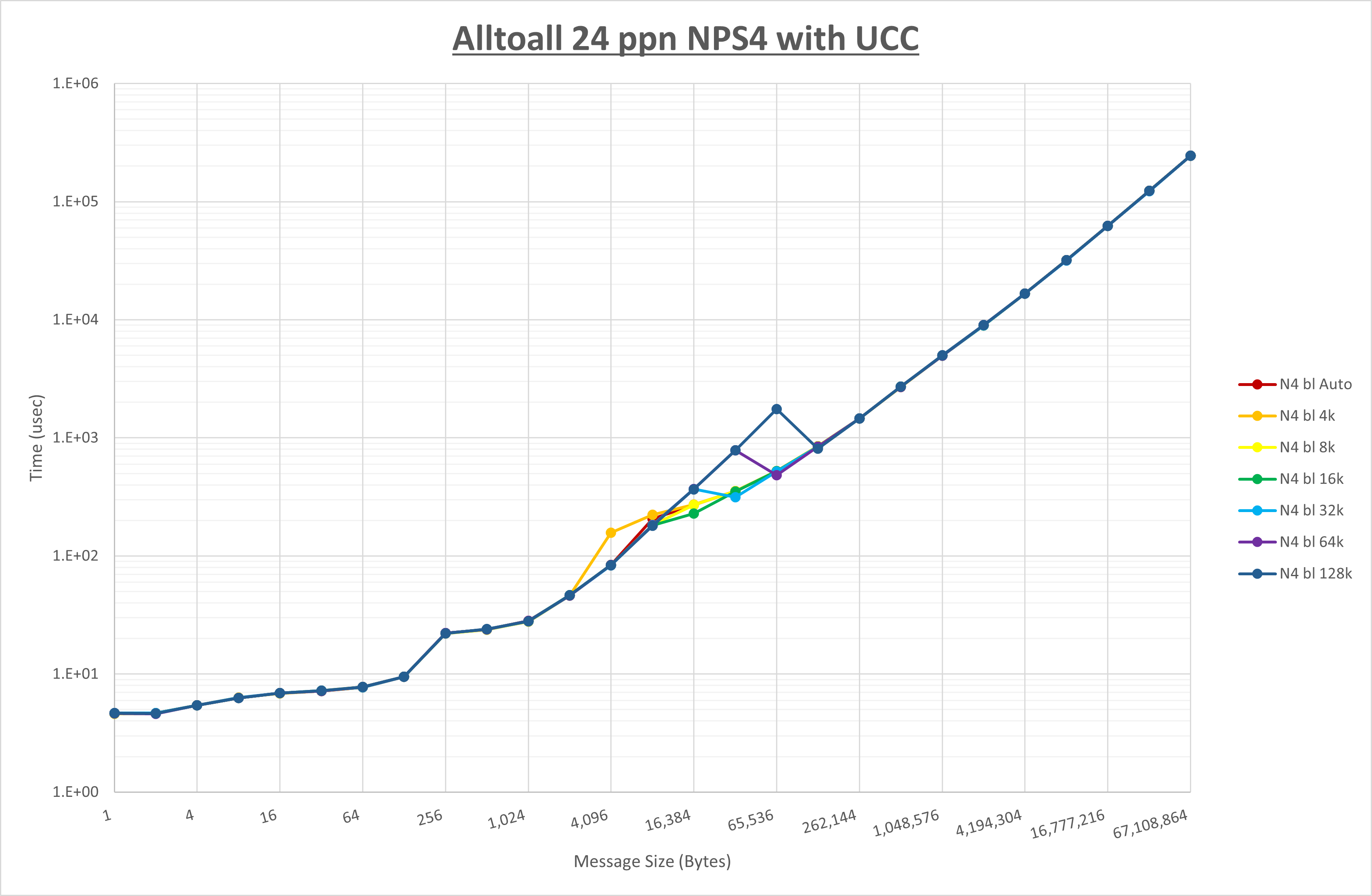

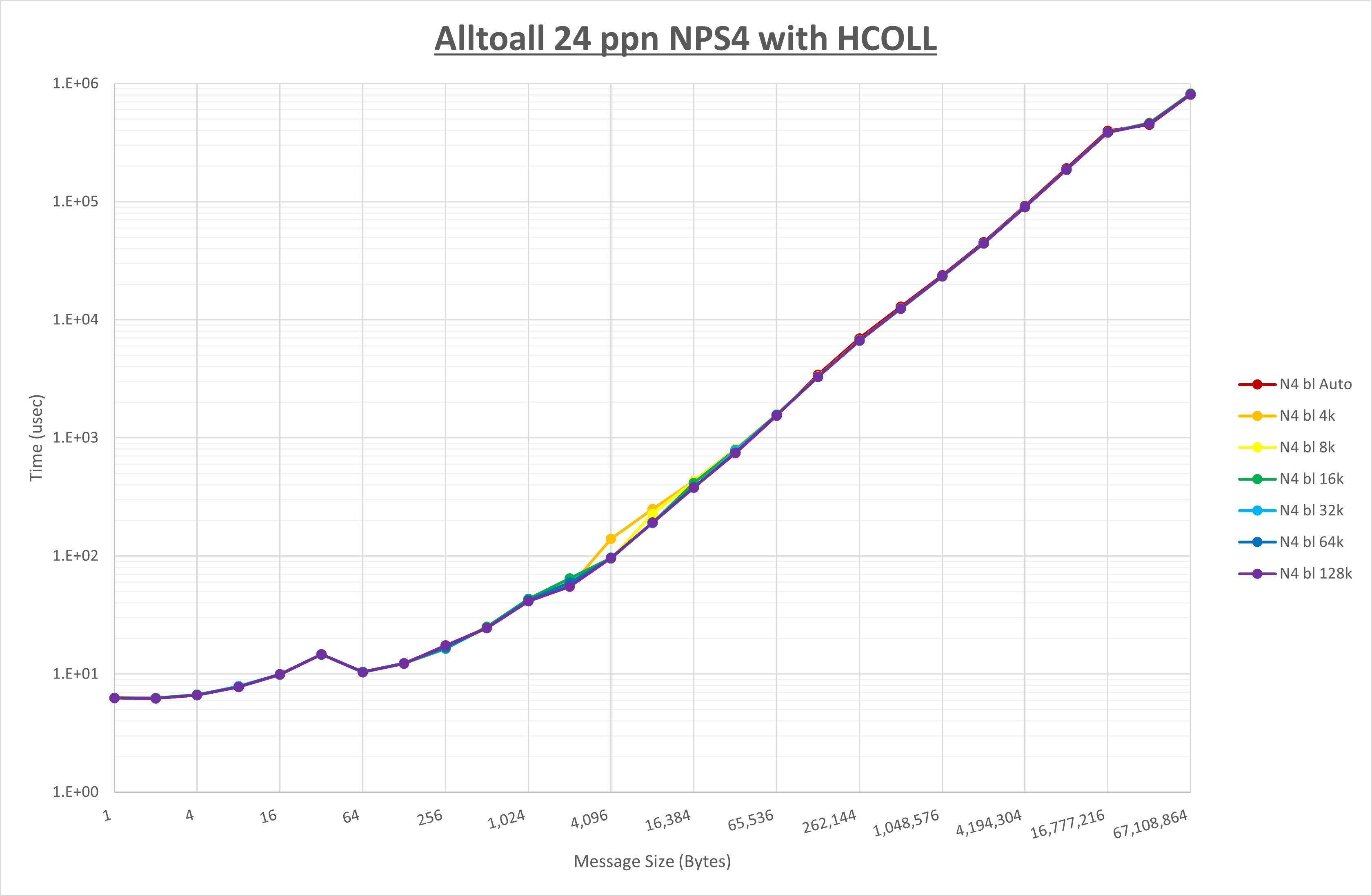

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Alltoall の結果を、 NPS と集合通信コンポーネントの組合せ毎に示しています。

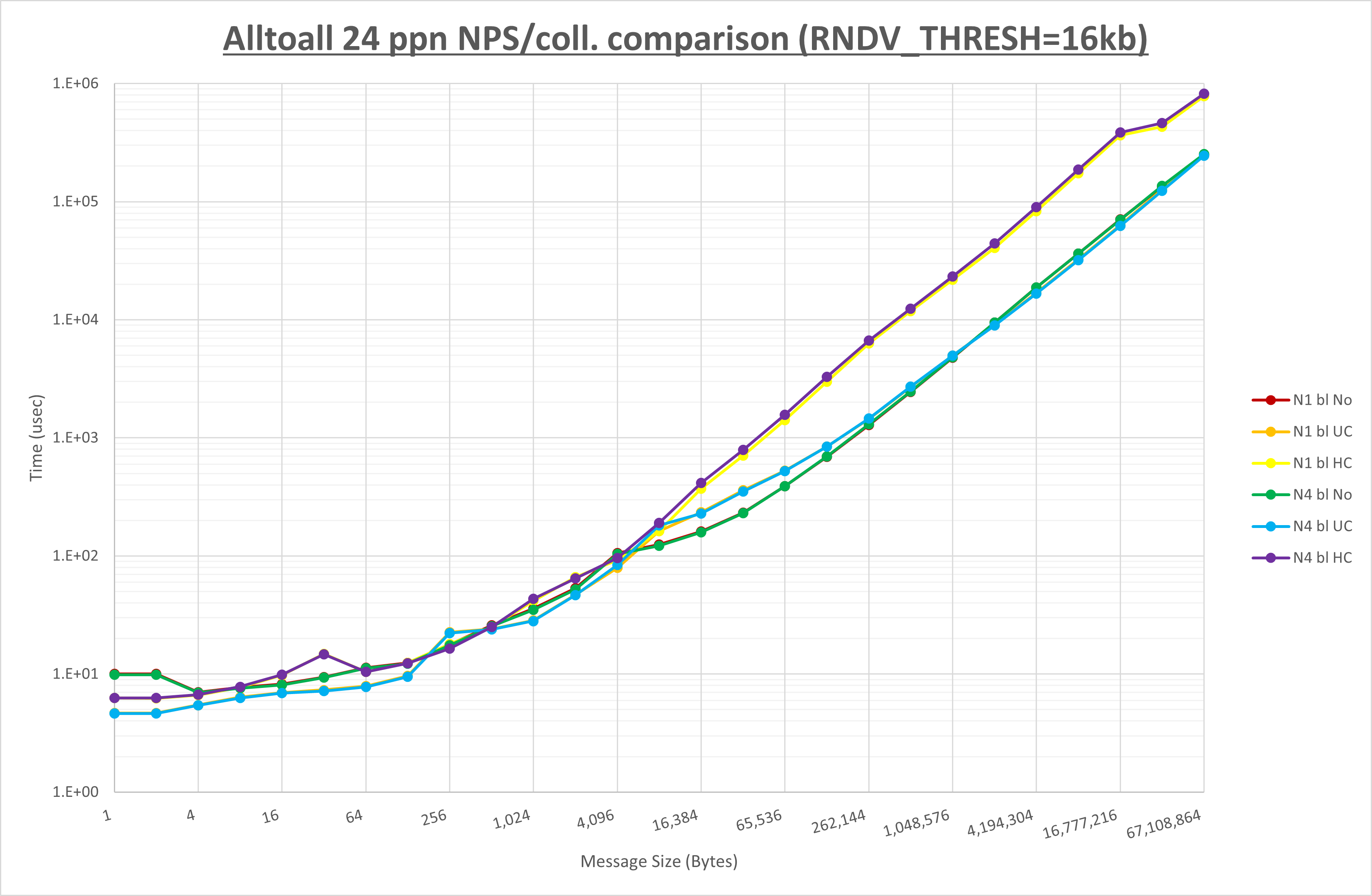

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS と集合通信コンポーネントの各組合せを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- UCC は128B以下で性能向上が見られるがミドルメッセージサイズで性能低下有り
- HCOLL は8KB以上で性能低下が顕著
1-2. AllgatherPermalink

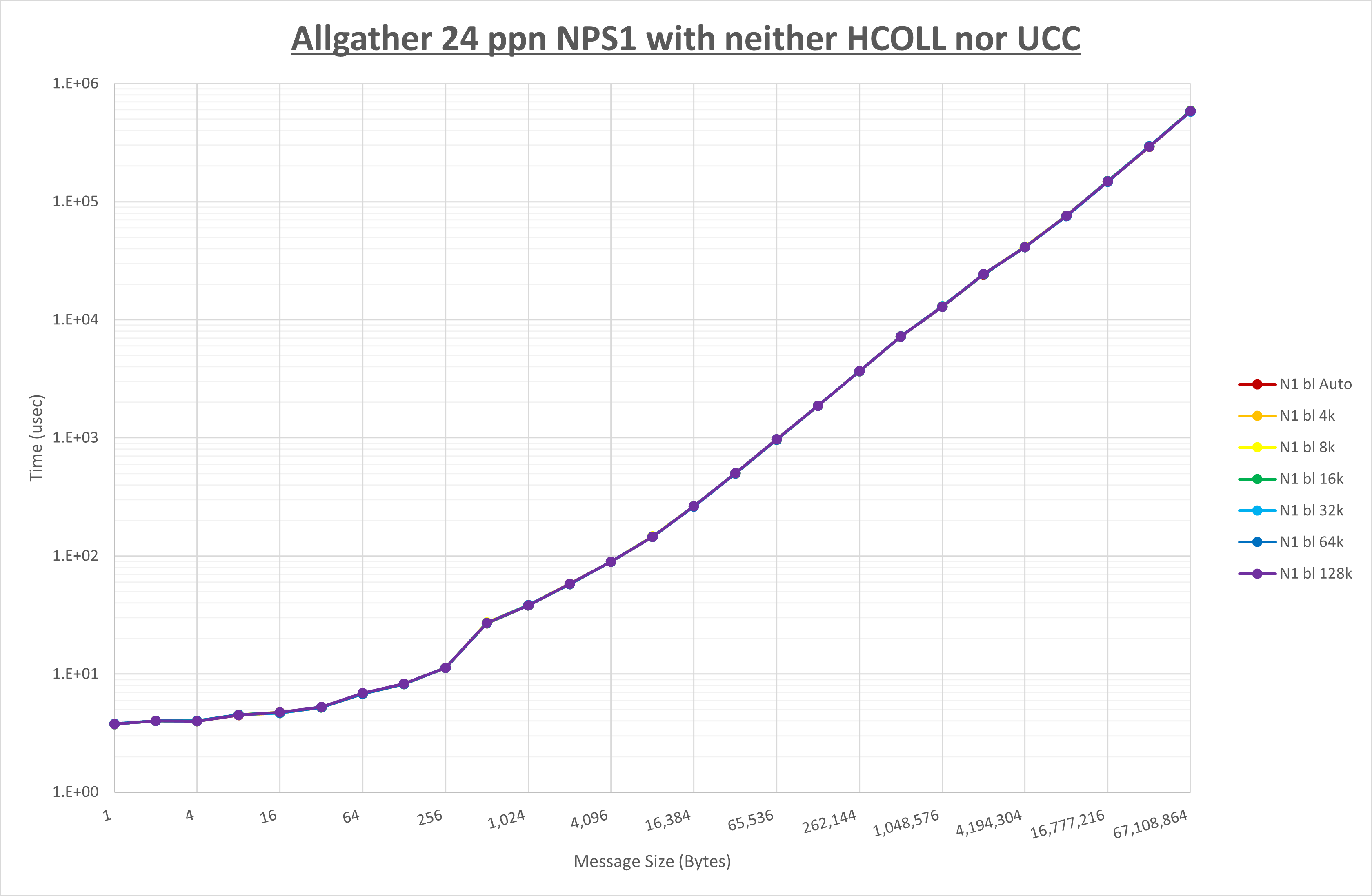

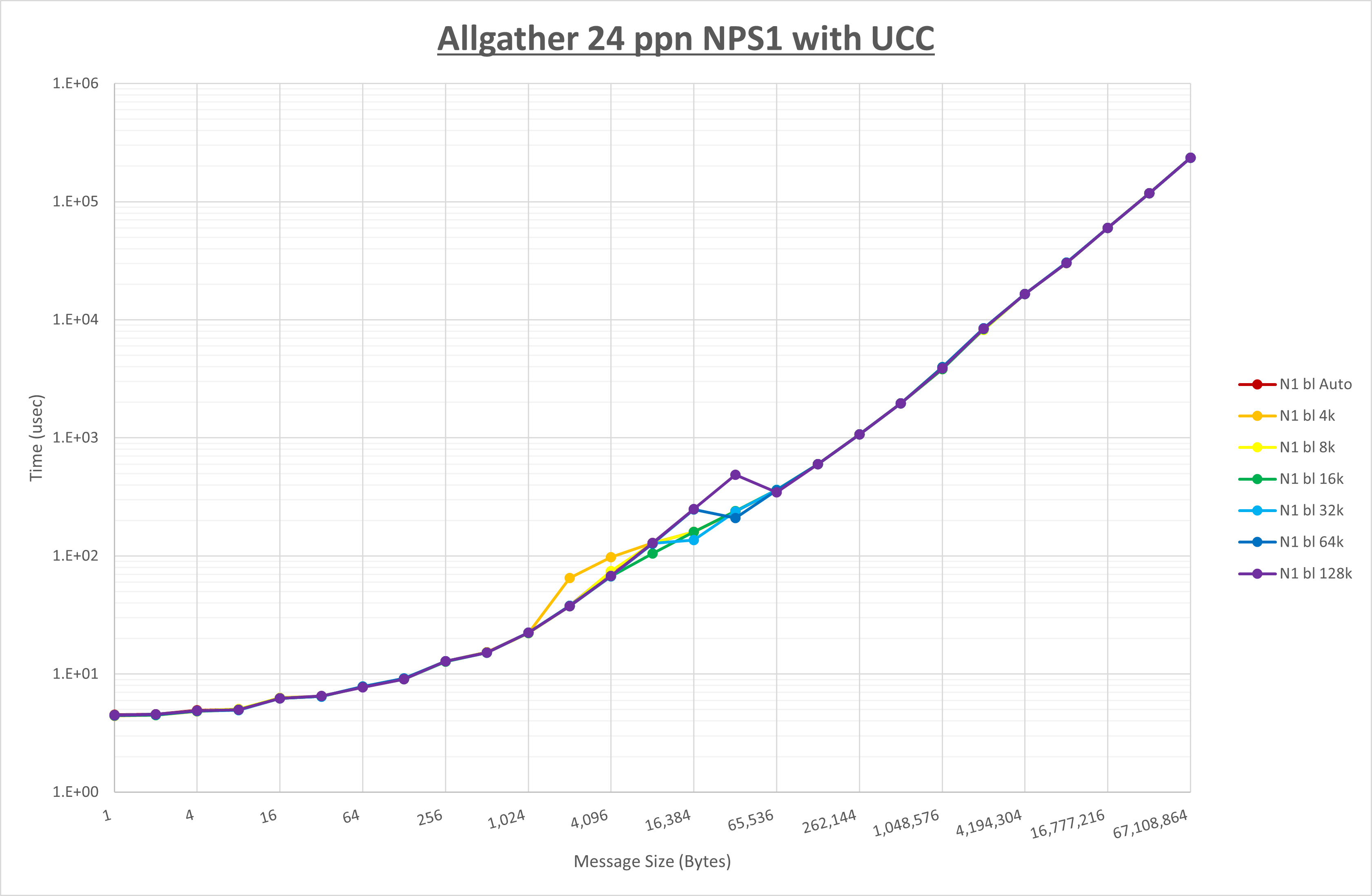

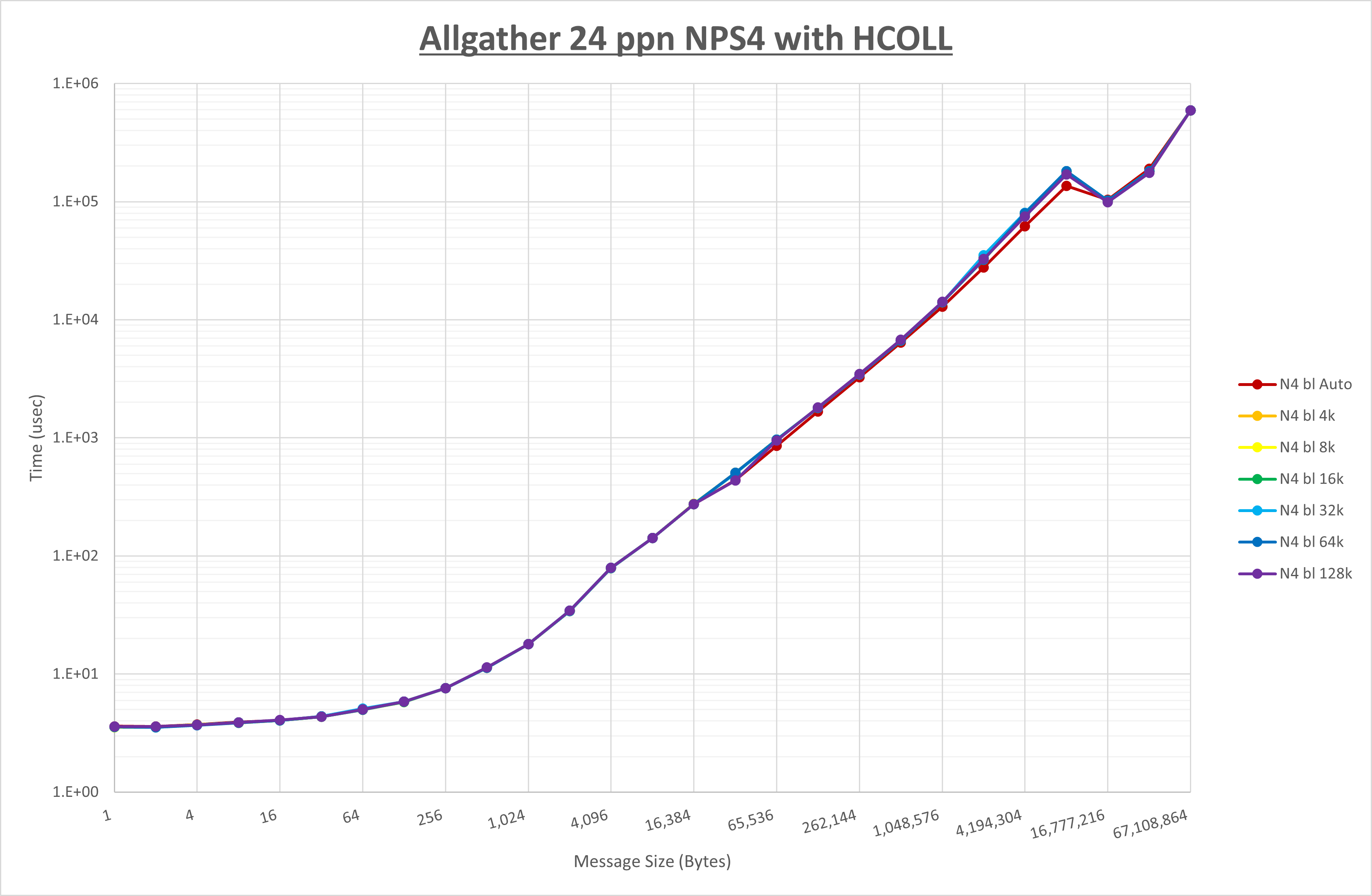

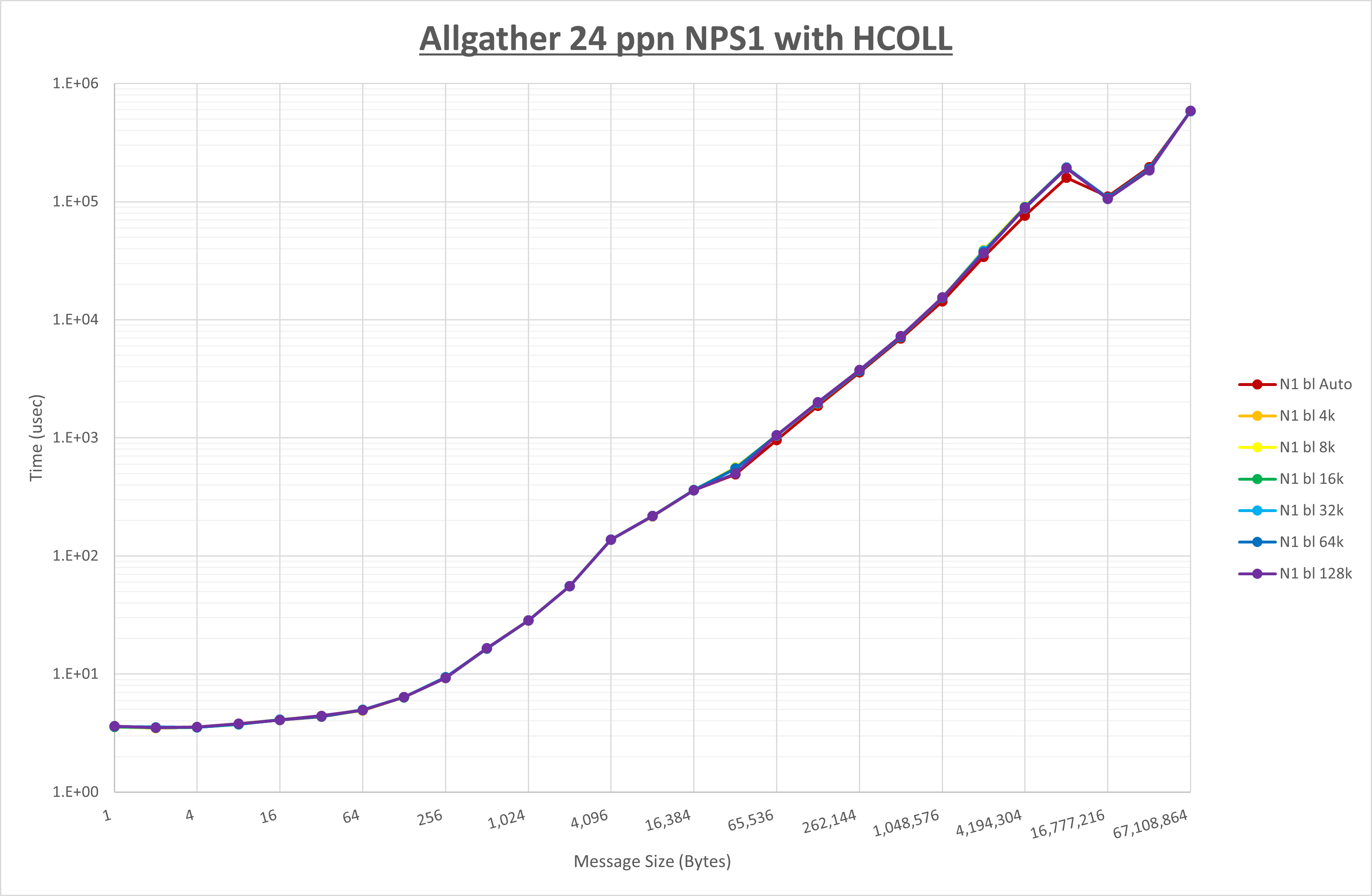

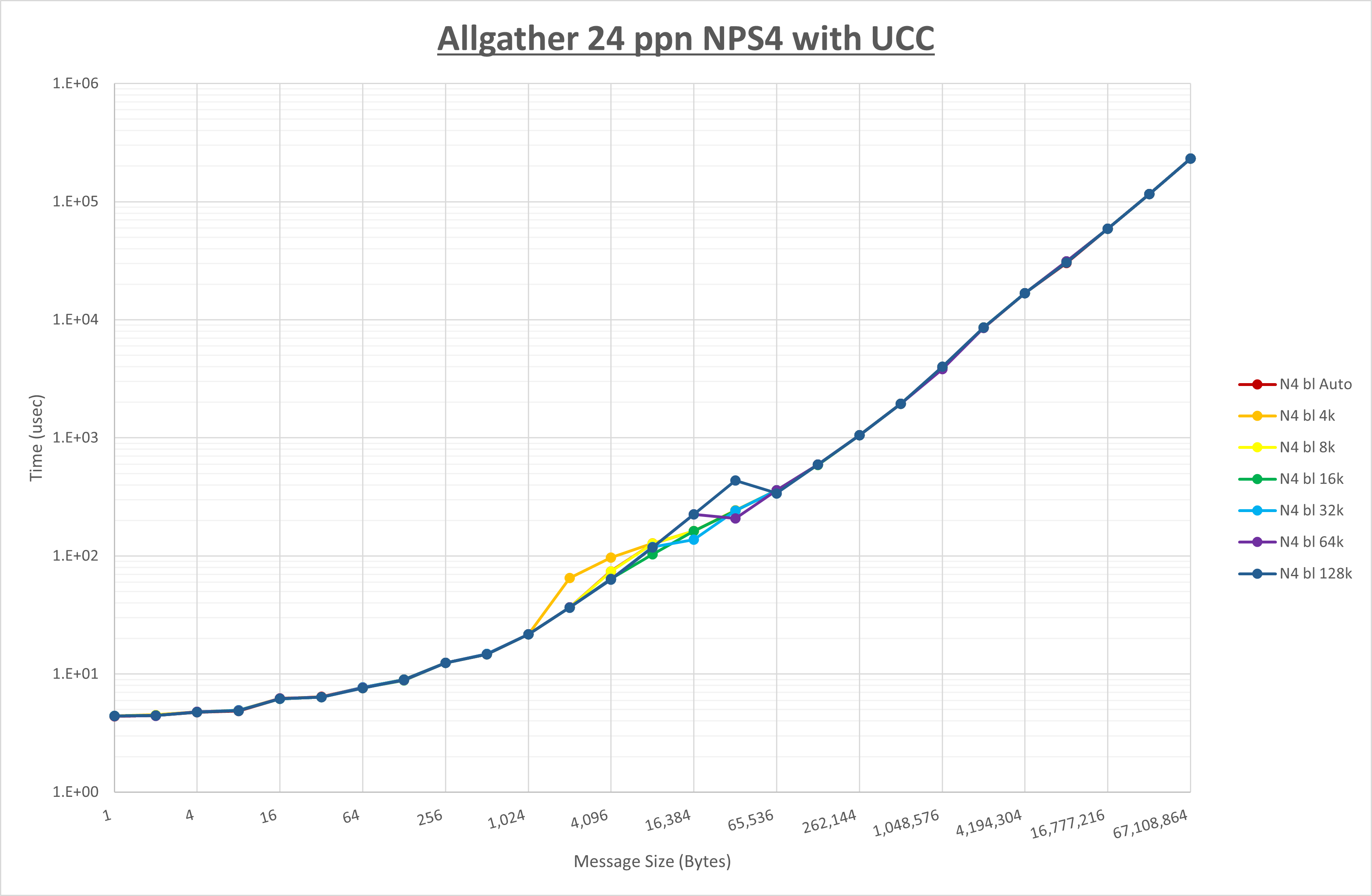

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allgather の結果を、 NPS と集合通信コンポーネントの組合せ毎に示しています。

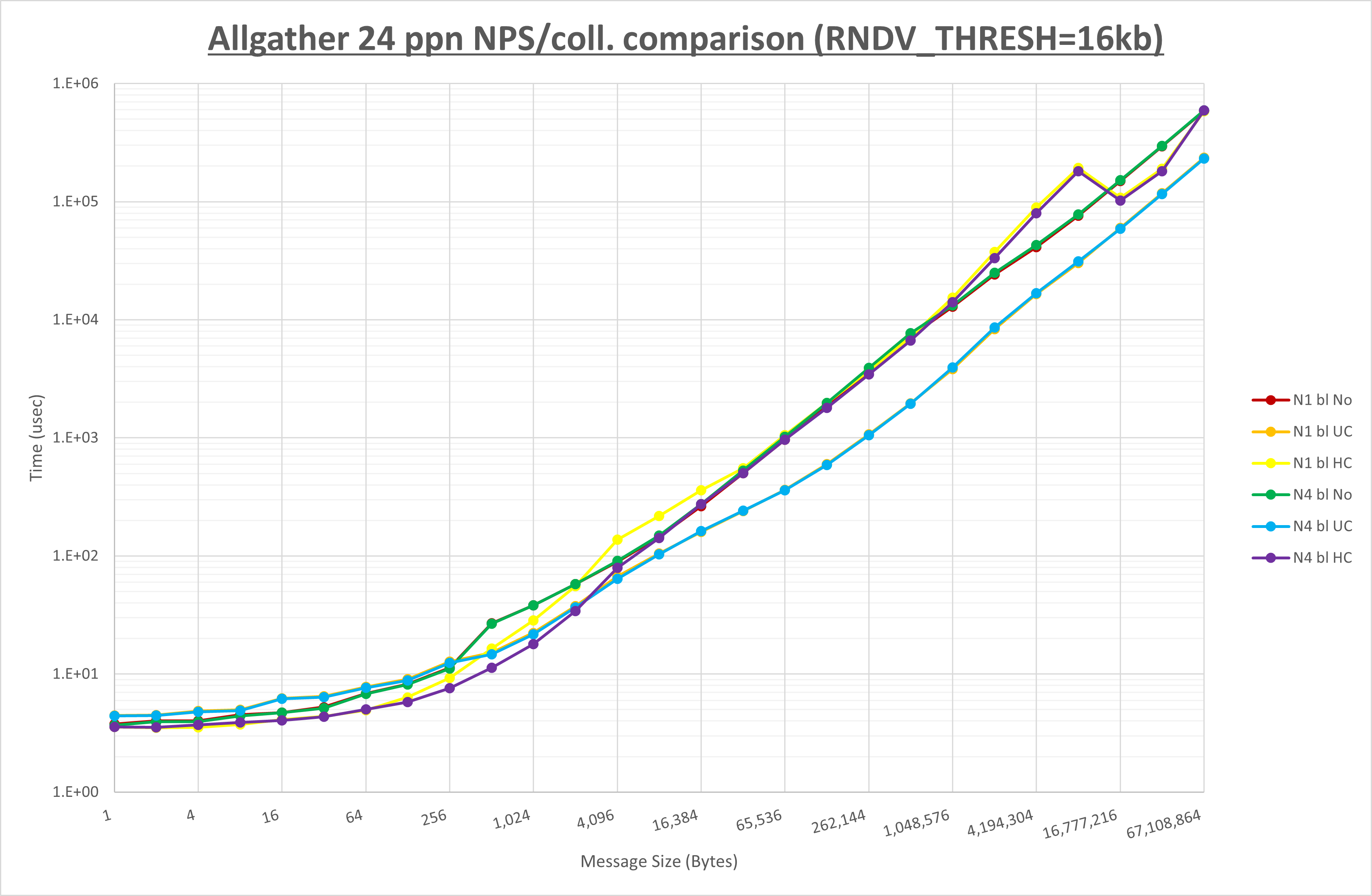

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS と集合通信コンポーネントの各組合せを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は HCOLL のミドルメッセージサイズで差がみられるがそれ以外は有意な差無し
- 集合通信コンポーネントの使用により概ね性能が向上するが HCOLL はスモールメッセージサイズで UCC はラージメッセージサイズで性能向上有り
- UCC のラージメッセージサイズでの性能向上が顕著
1-3. AllreducePermalink

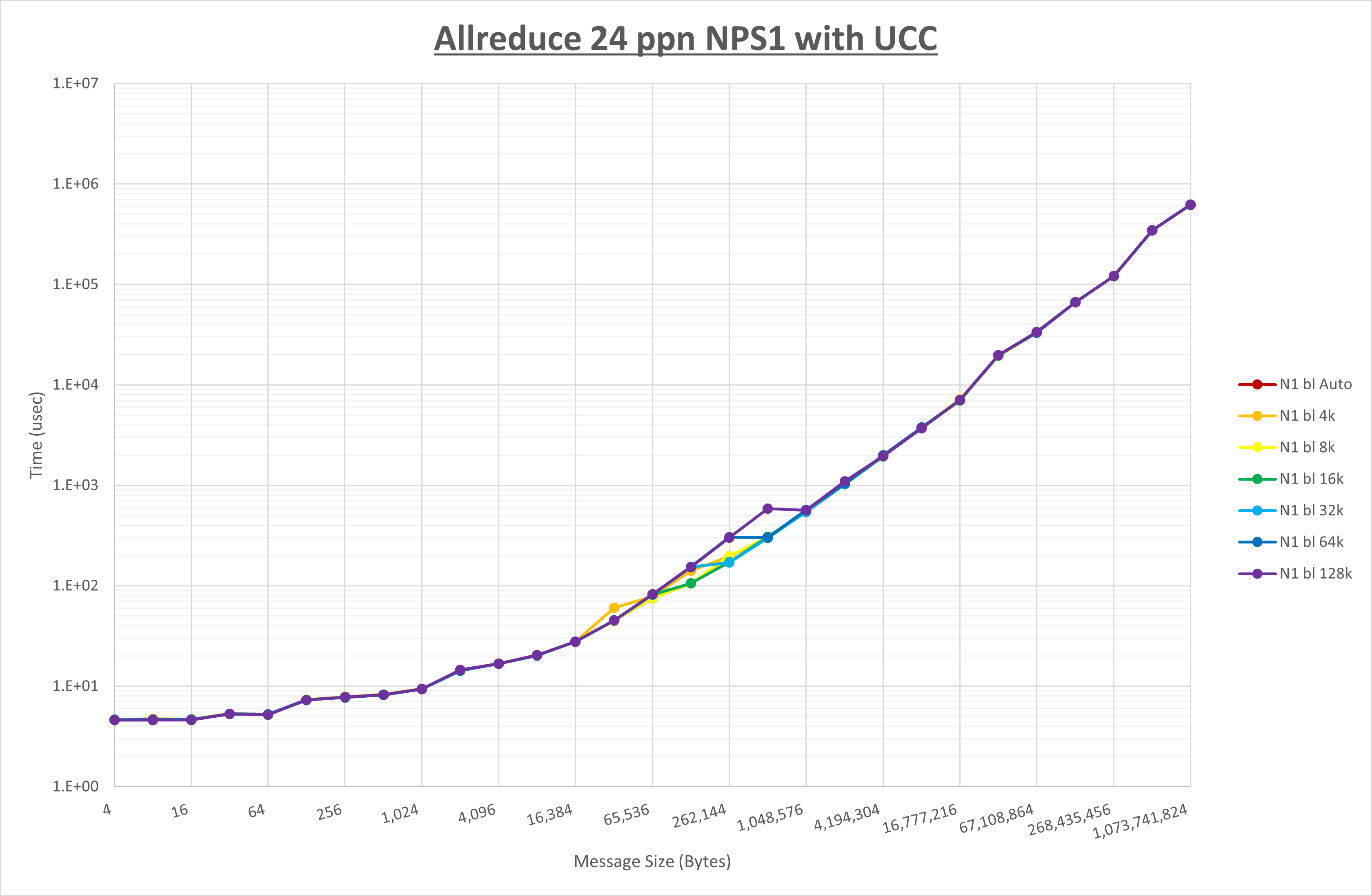

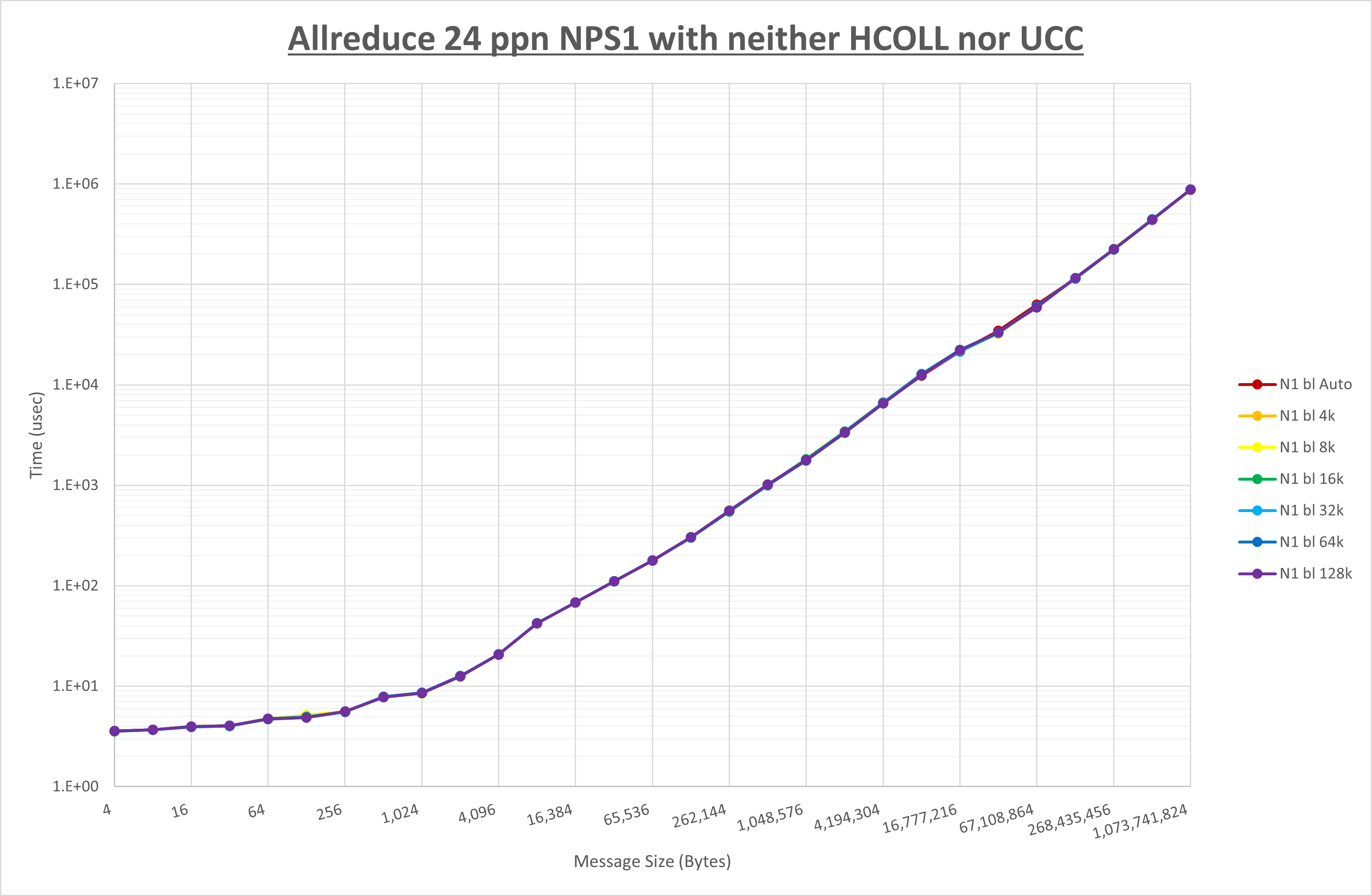

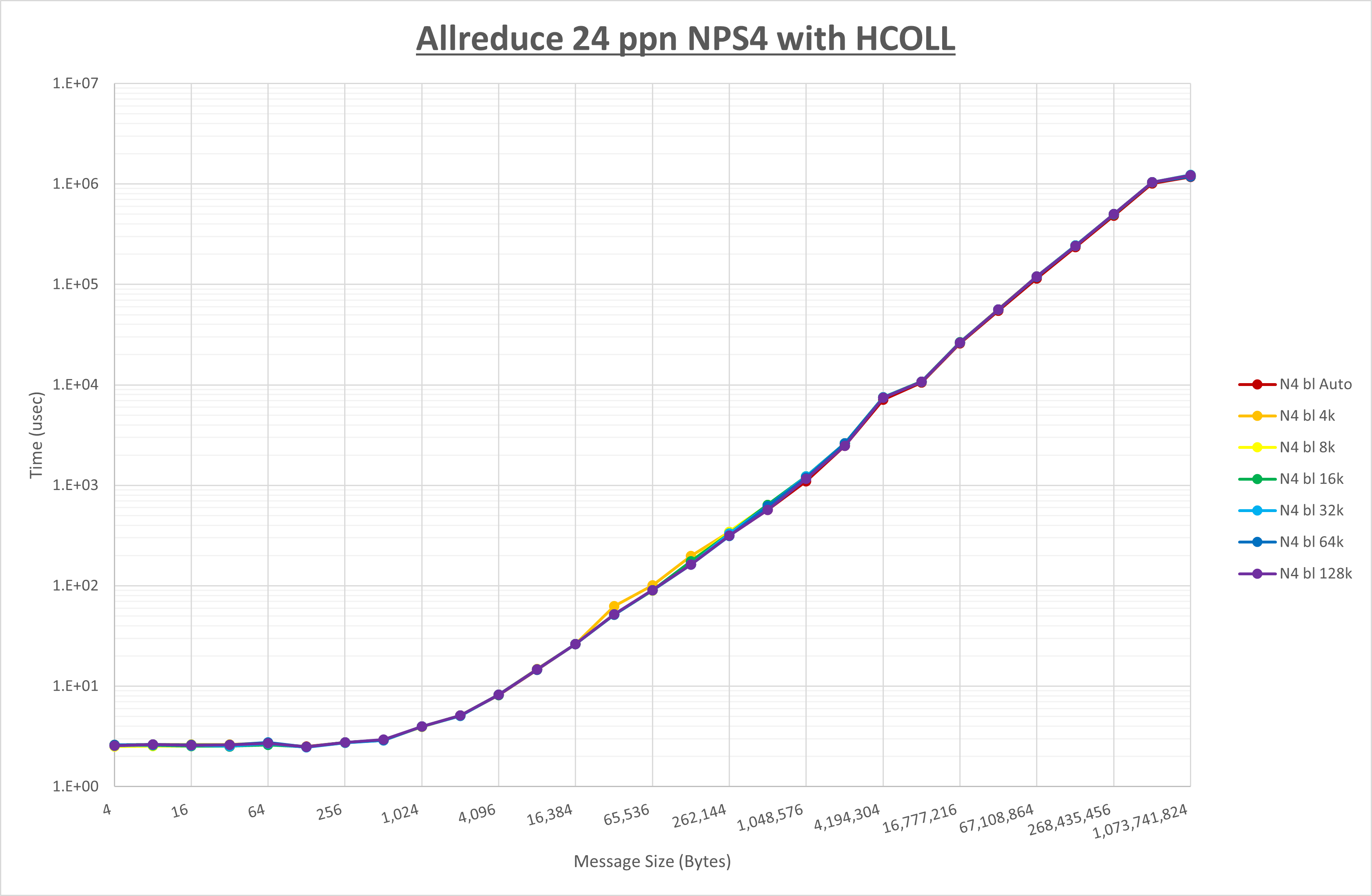

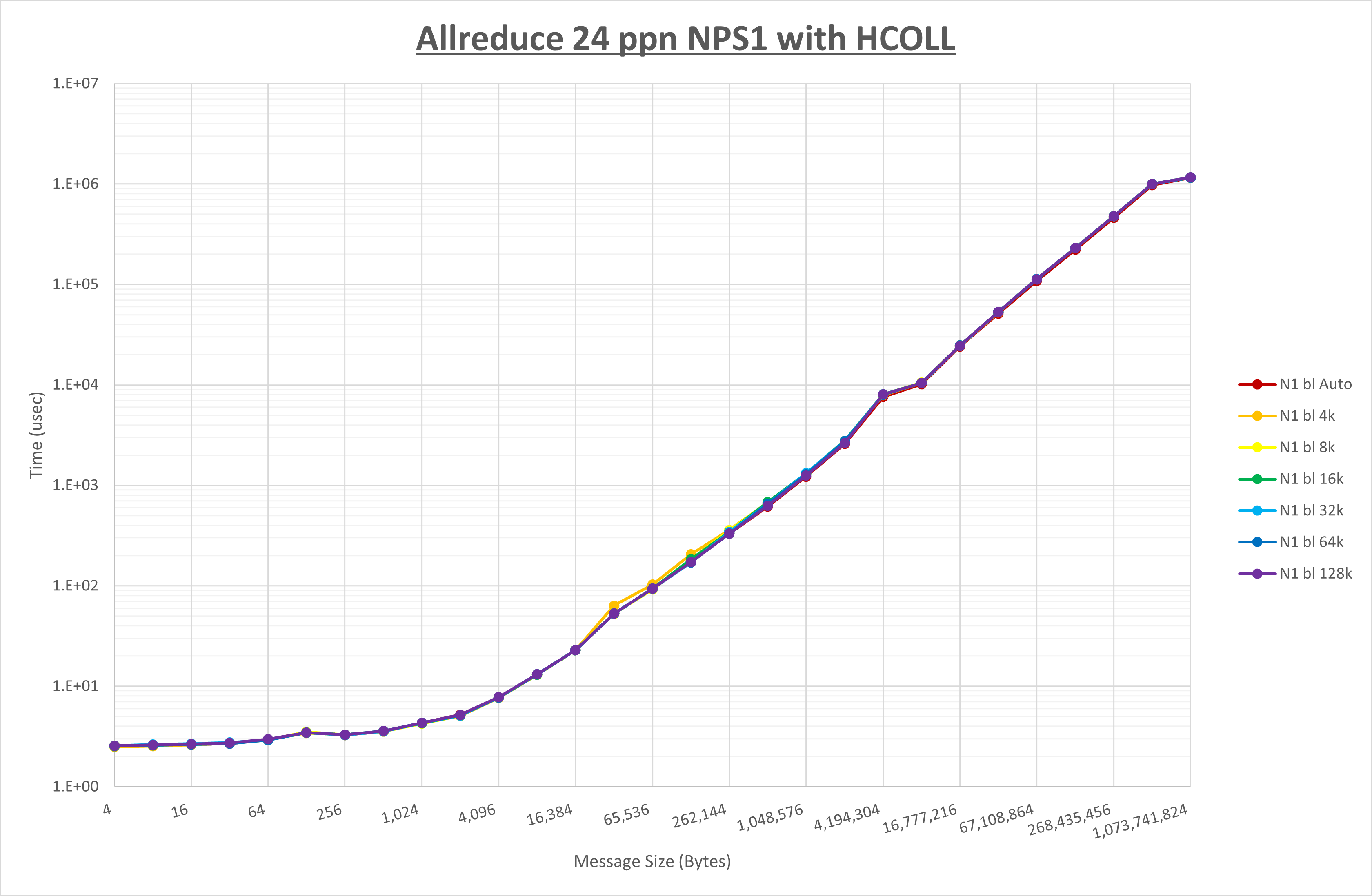

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allreduce の結果を、 NPS と集合通信コンポーネントの組合せ毎に示しています。

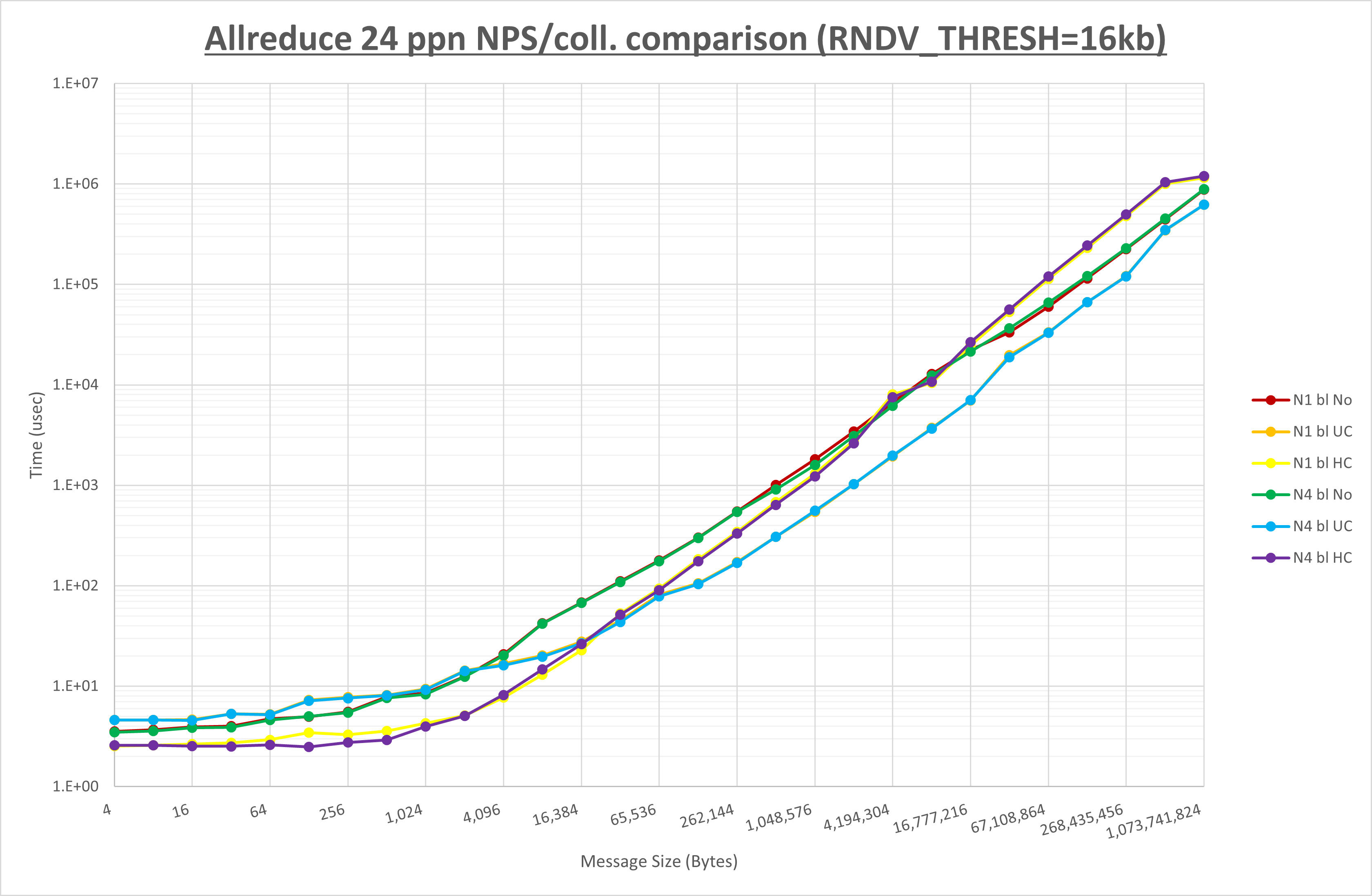

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS と集合通信コンポーネントの各組合せを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- 集合通信コンポーネントの使用により概ね性能が向上するが HCOLL はスモールメッセージサイズで UCC はラージメッセージサイズで性能向上が顕著
2. 48 MPIプロセスPermalink
2-0. 概要Permalink
本章は、1ノードに48 MPIプロセスを割当てる場合の最適な 実行時パラメータ の組み合わせを、MPI集合通信関数毎に検証し、その結果を考察します。
2-1. AlltoallPermalink

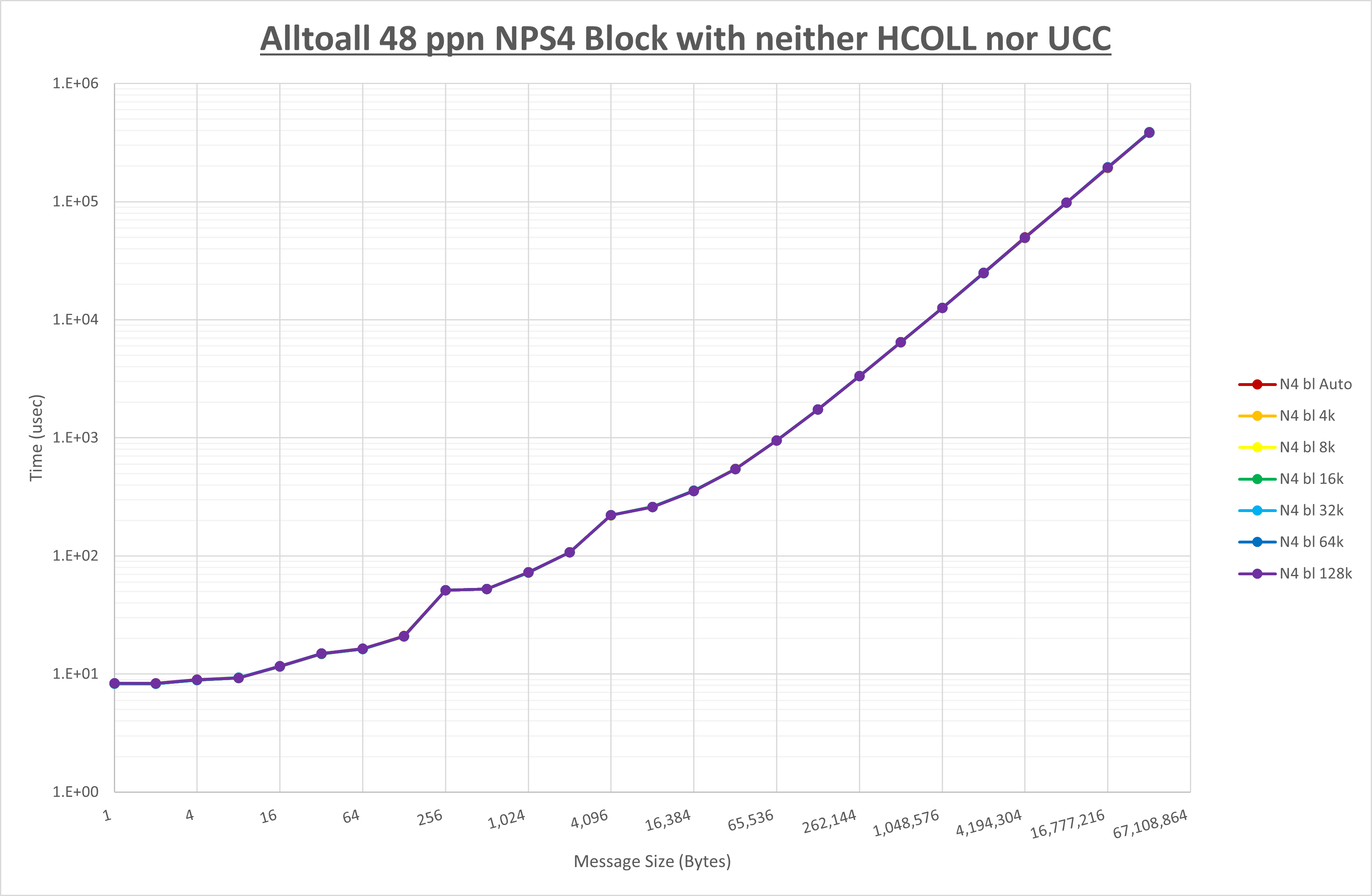

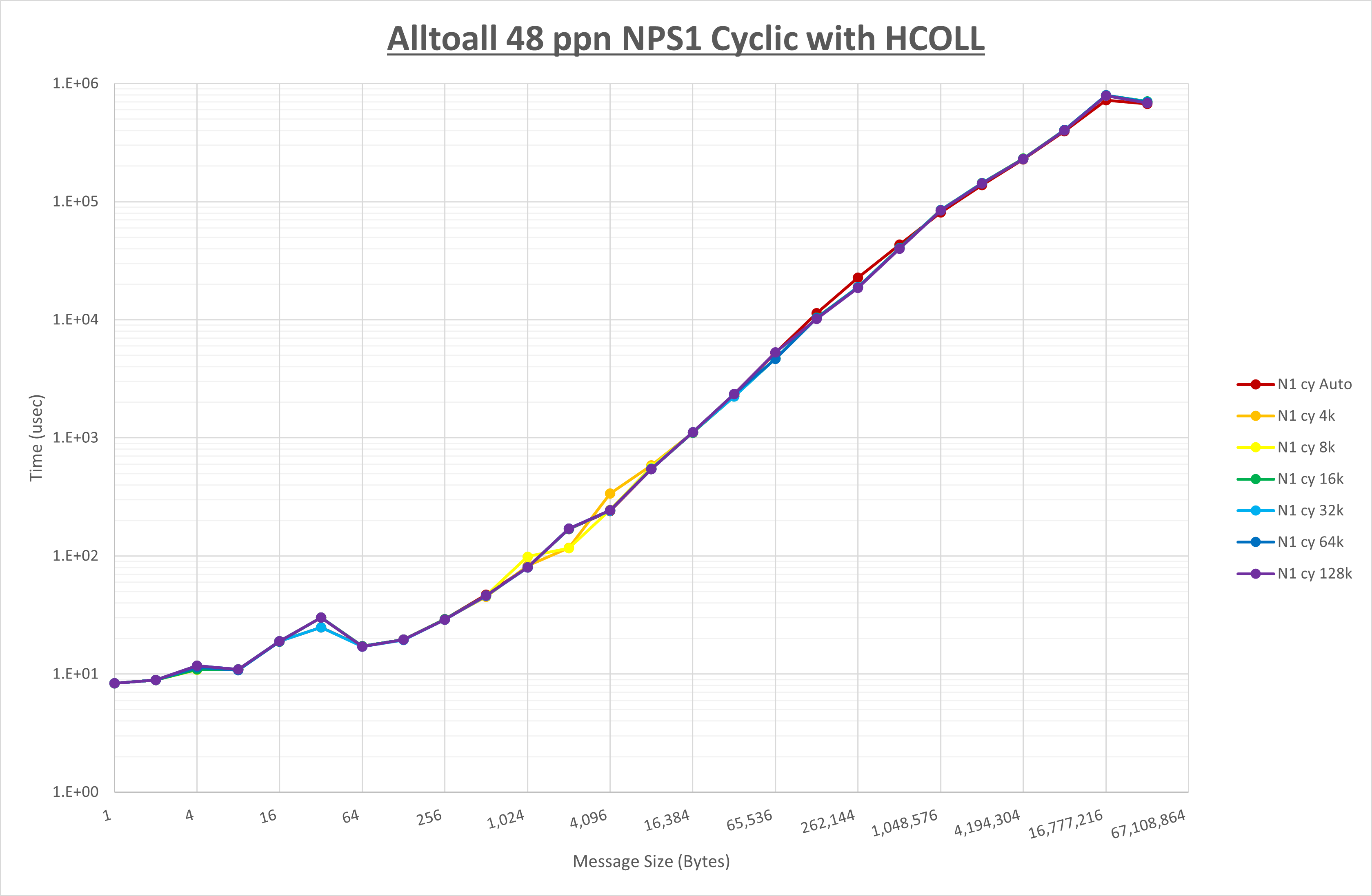

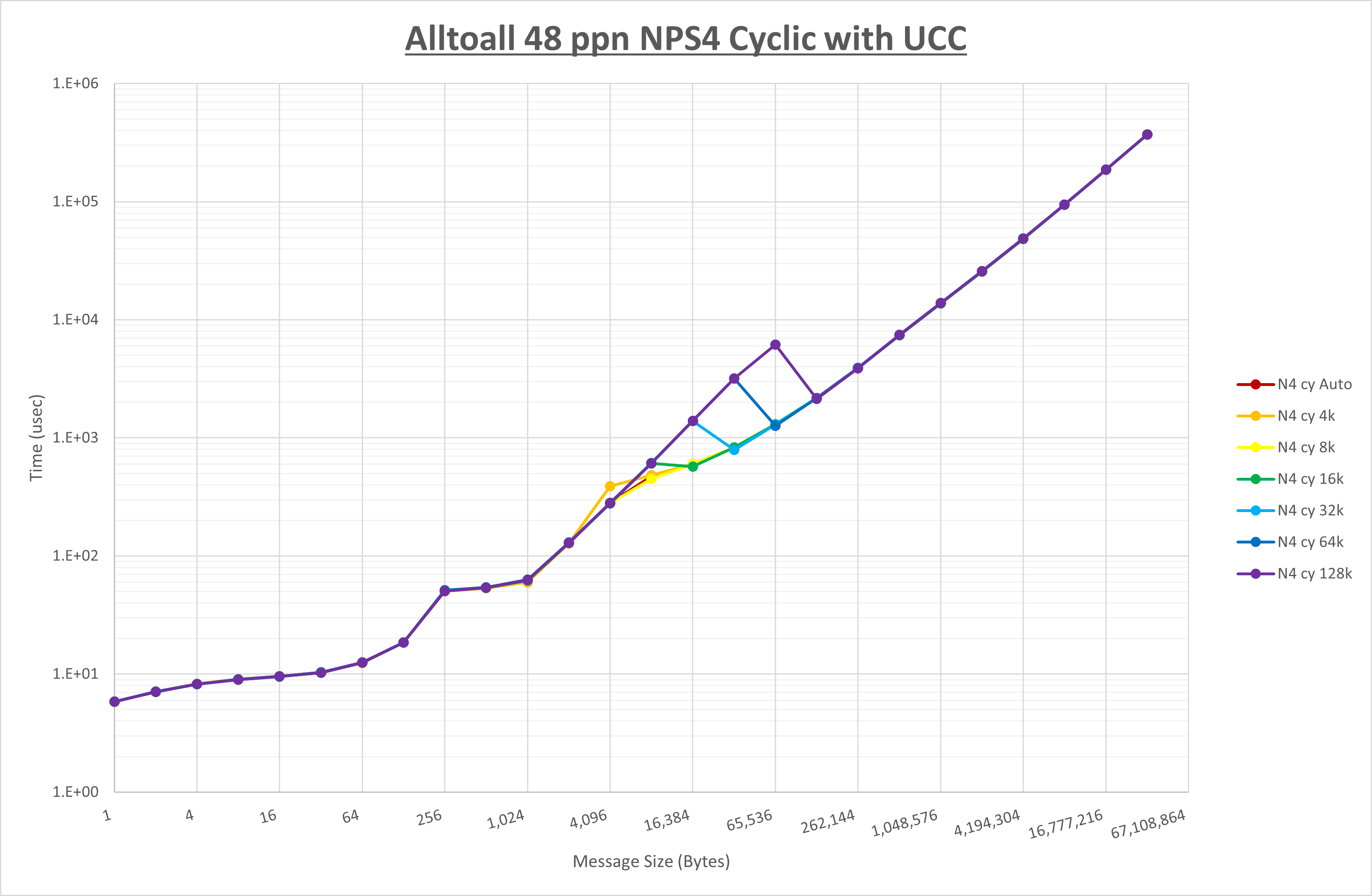

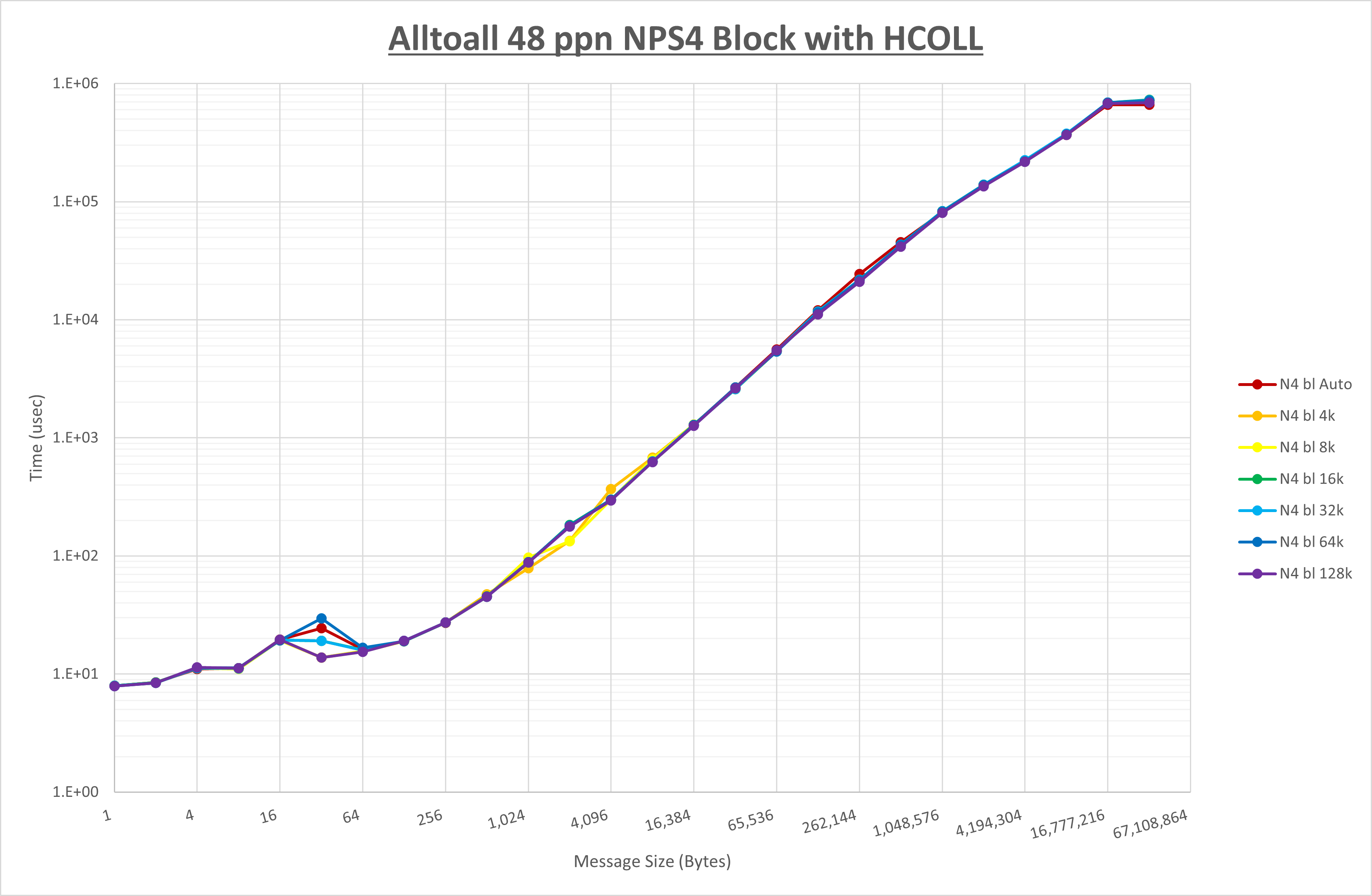

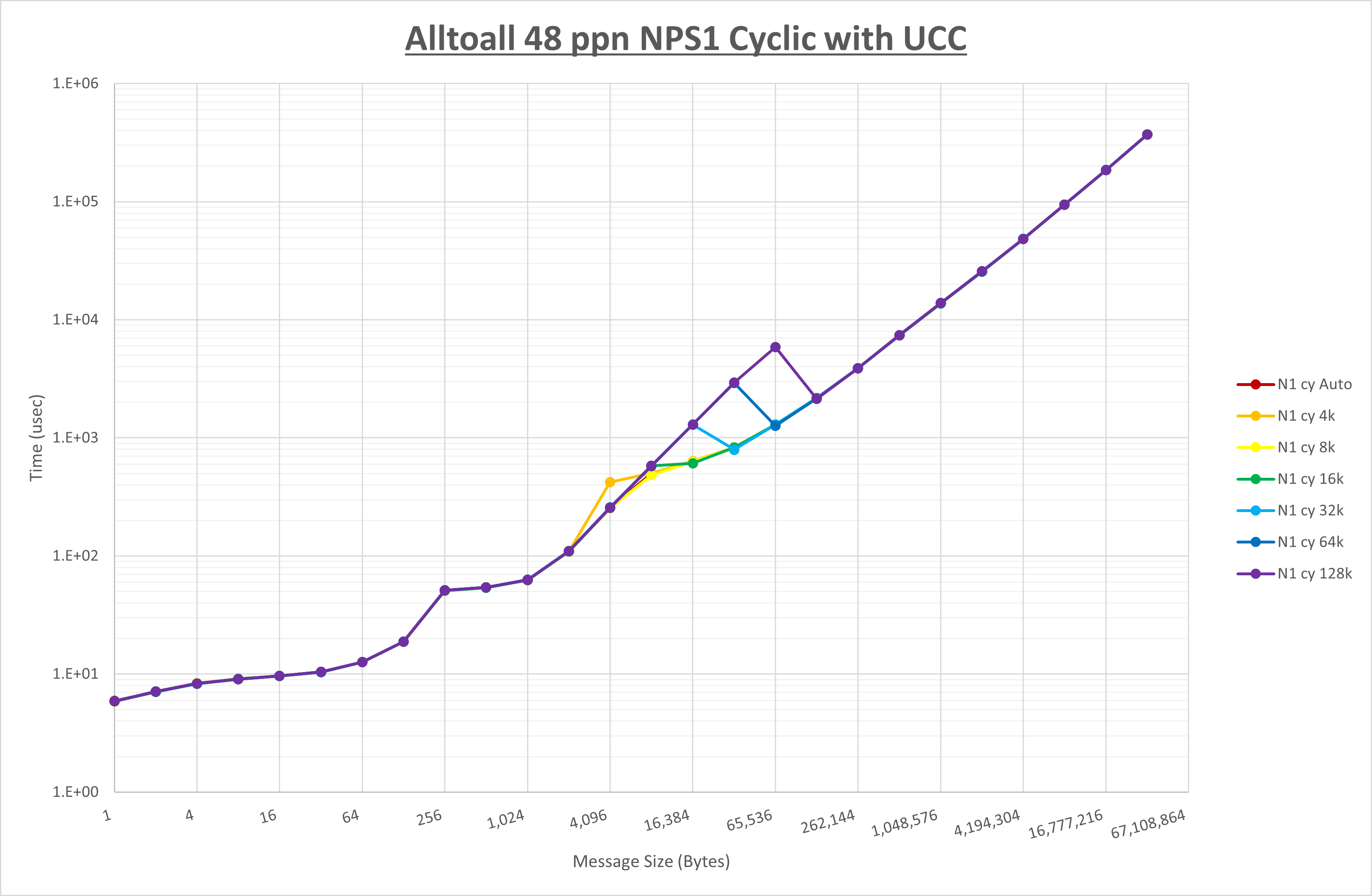

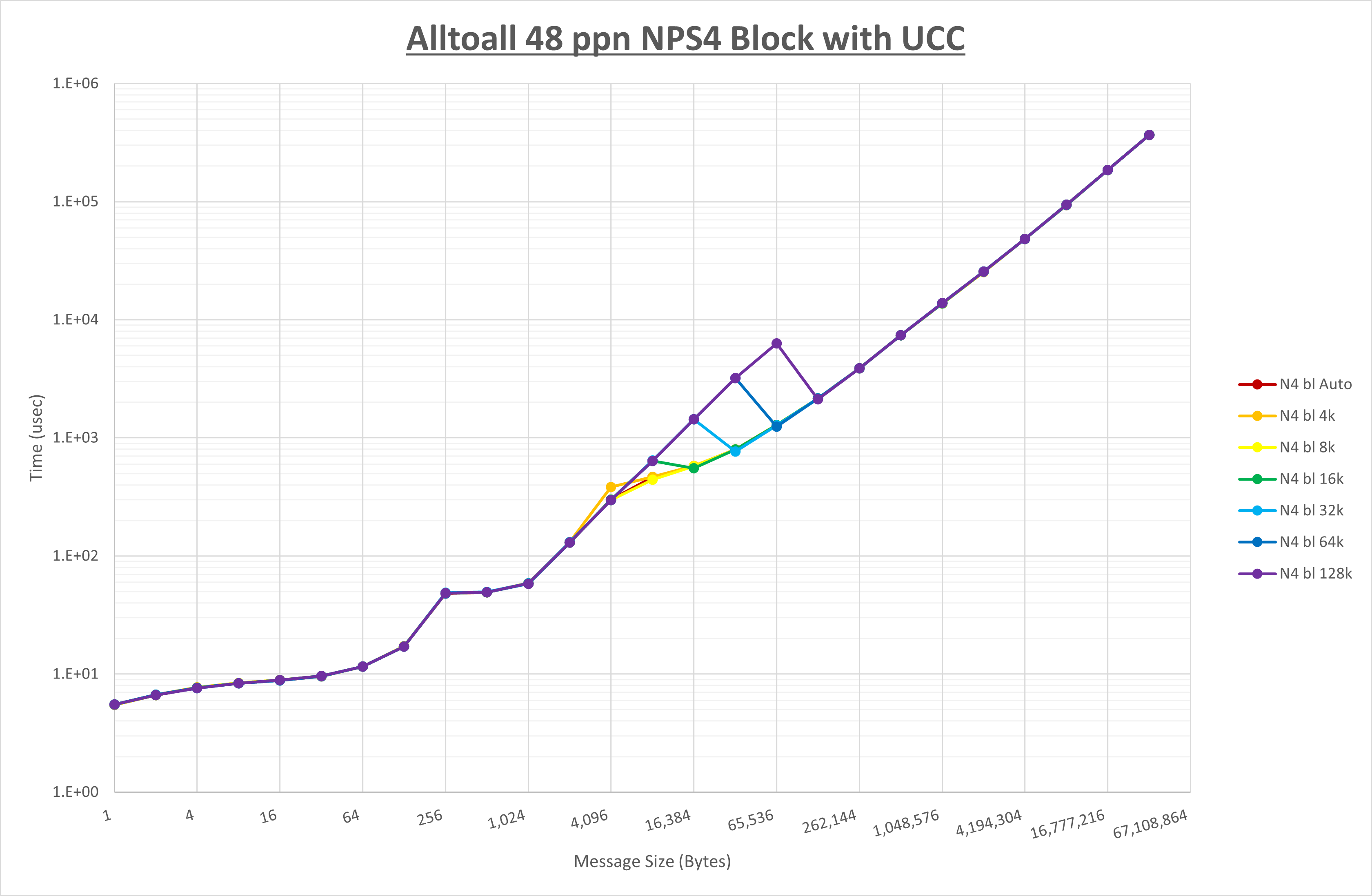

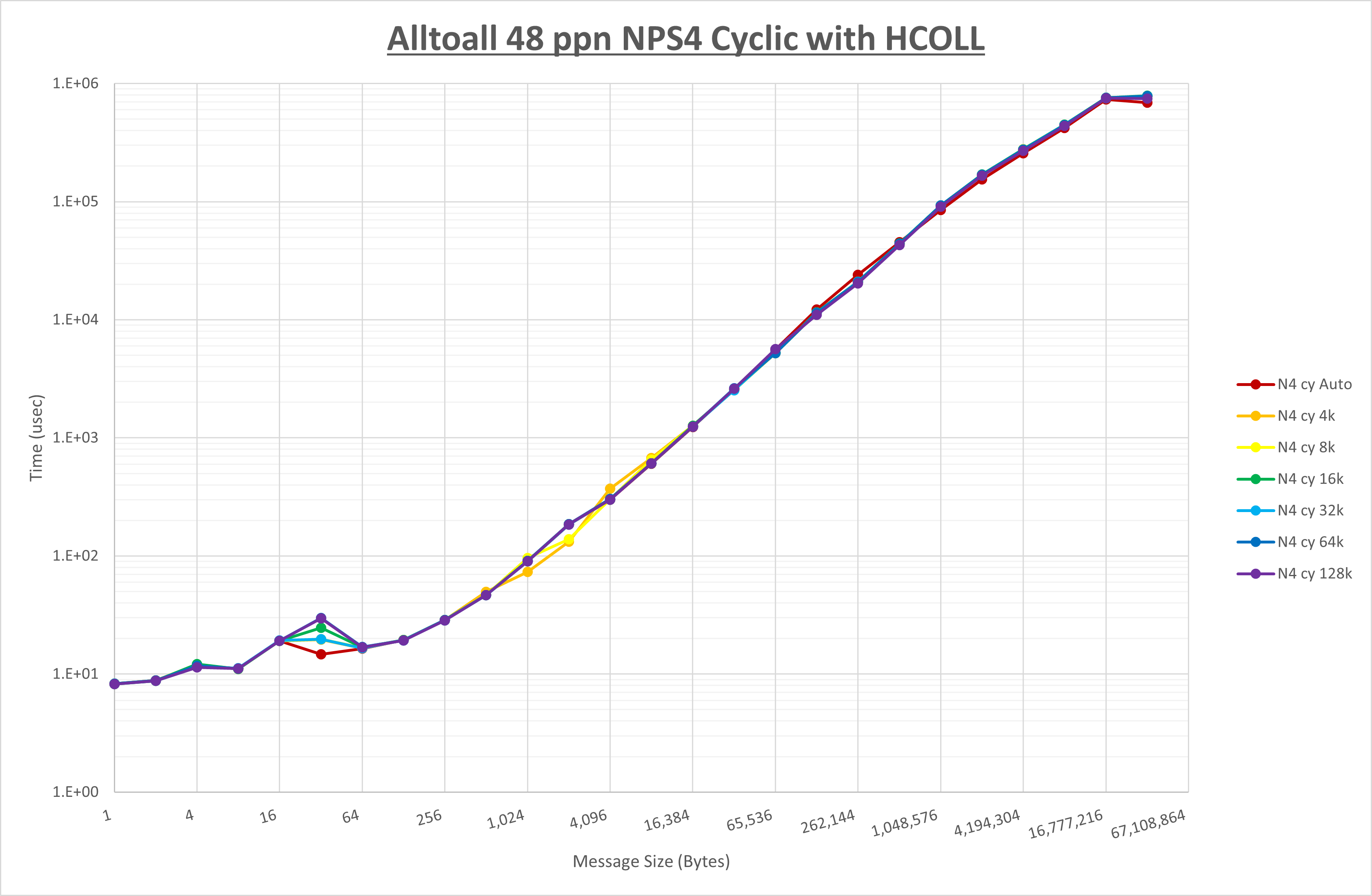

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Alltoall の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

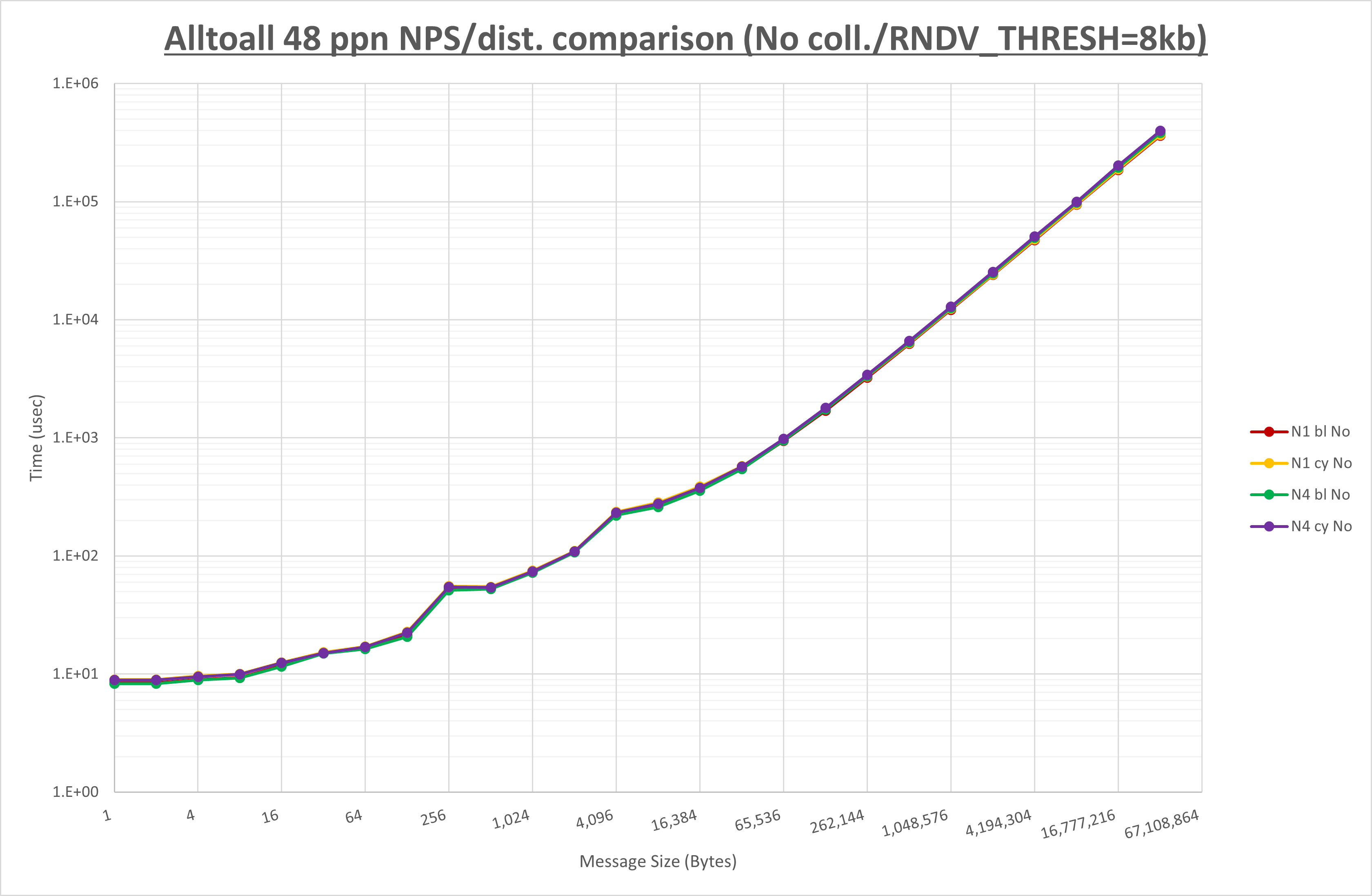

以上より、 UCX_RNDV_THRESH を 8kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

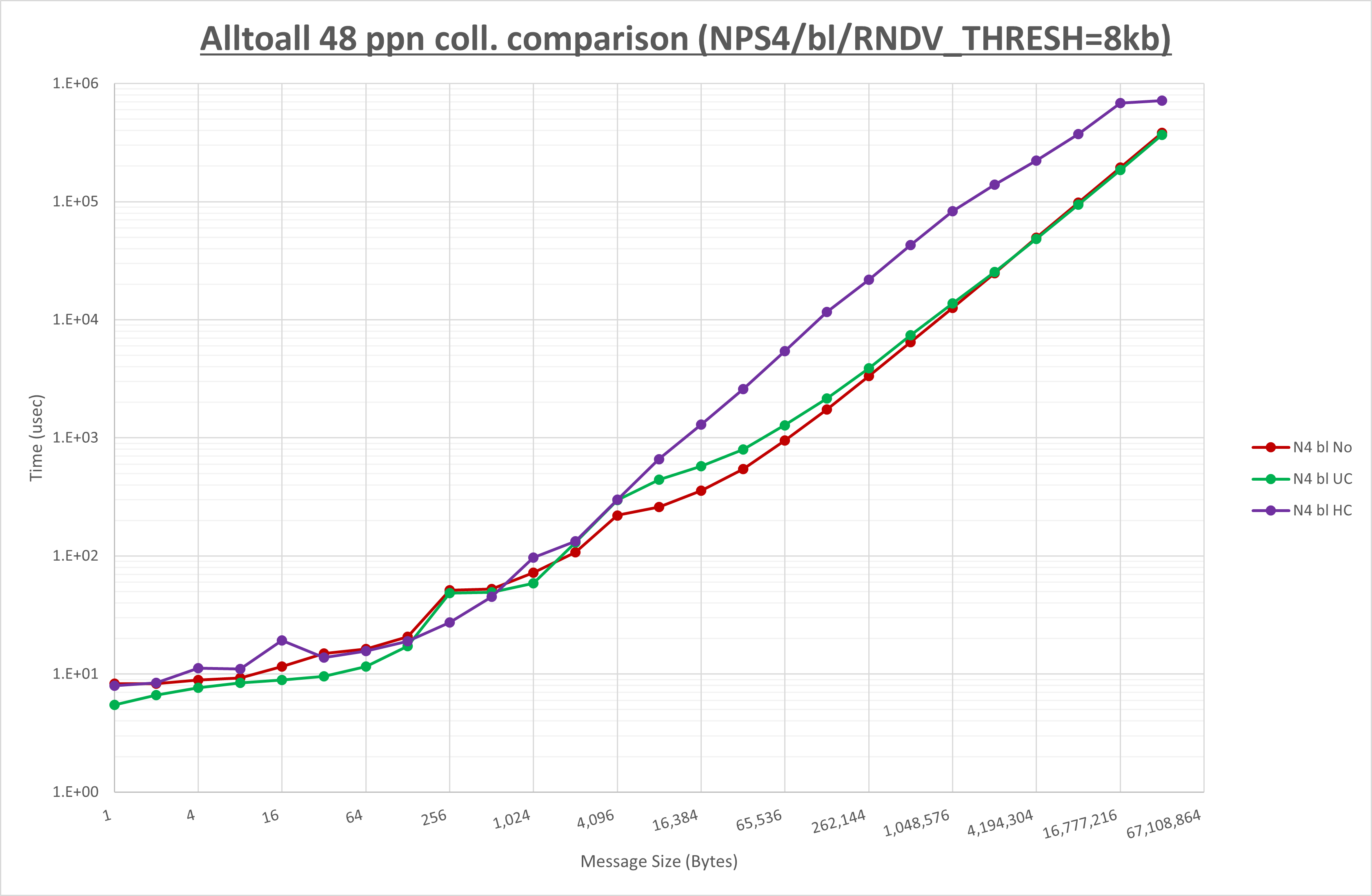

以上より、 NPS とMPIプロセス分割方法に差は無いため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり8KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS とMPIプロセス分割方法は有意な差無し
- 集合通信コンポーネントの性能向上は UCC のスモールメッセージサイズを除き見られない
- HCOLL は1KB以上で性能低下が顕著
2-2. AllgatherPermalink

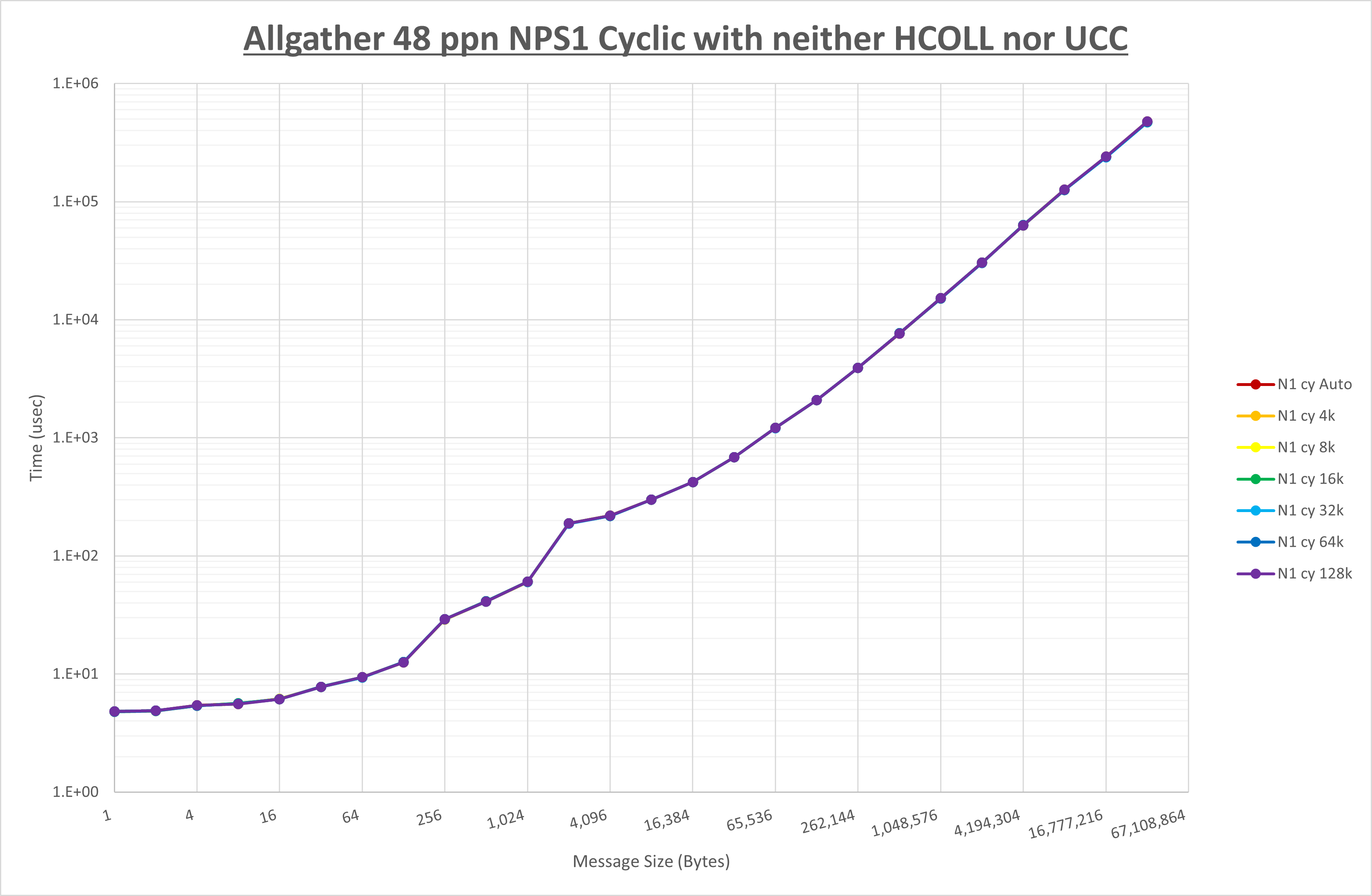

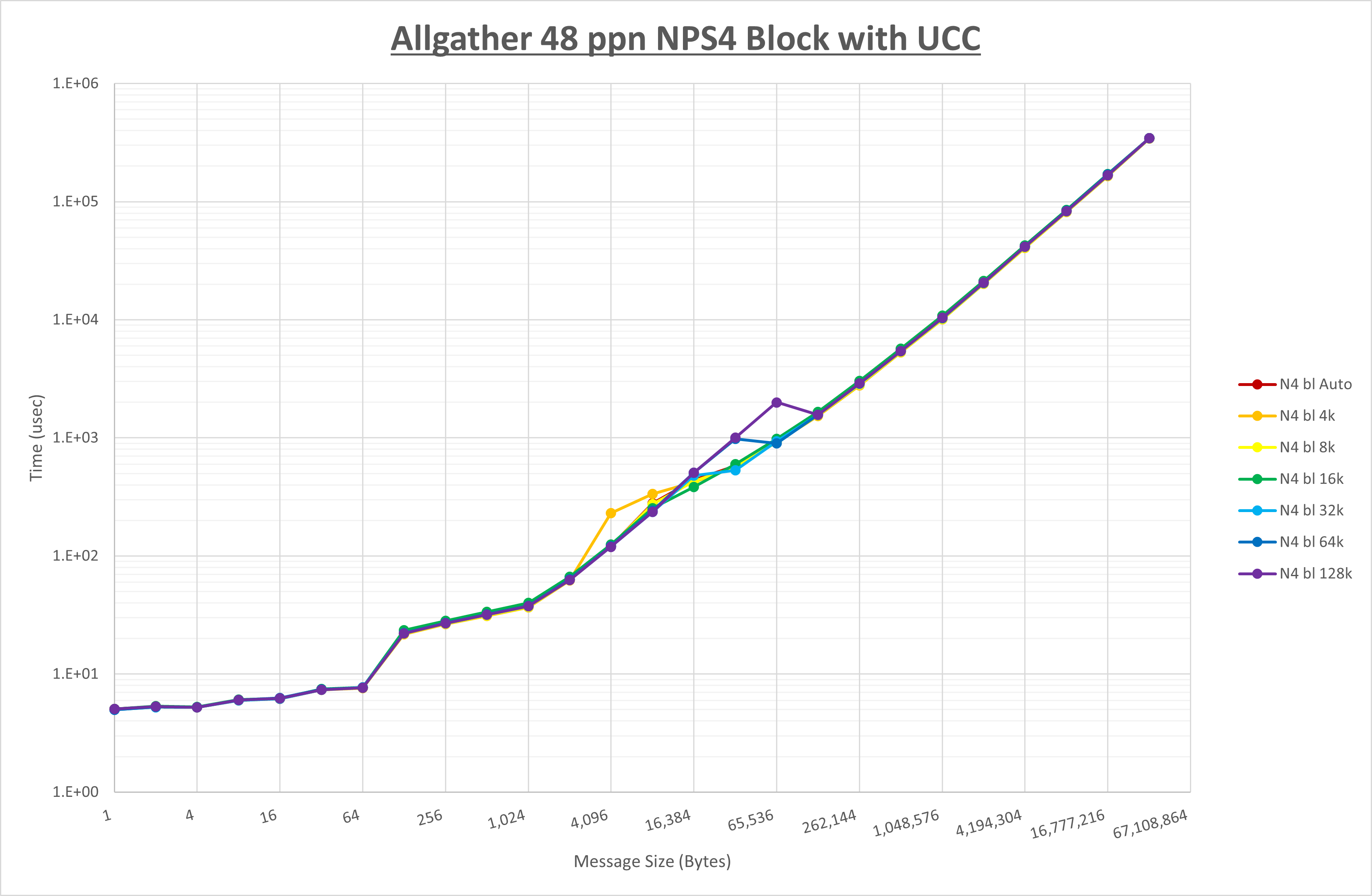

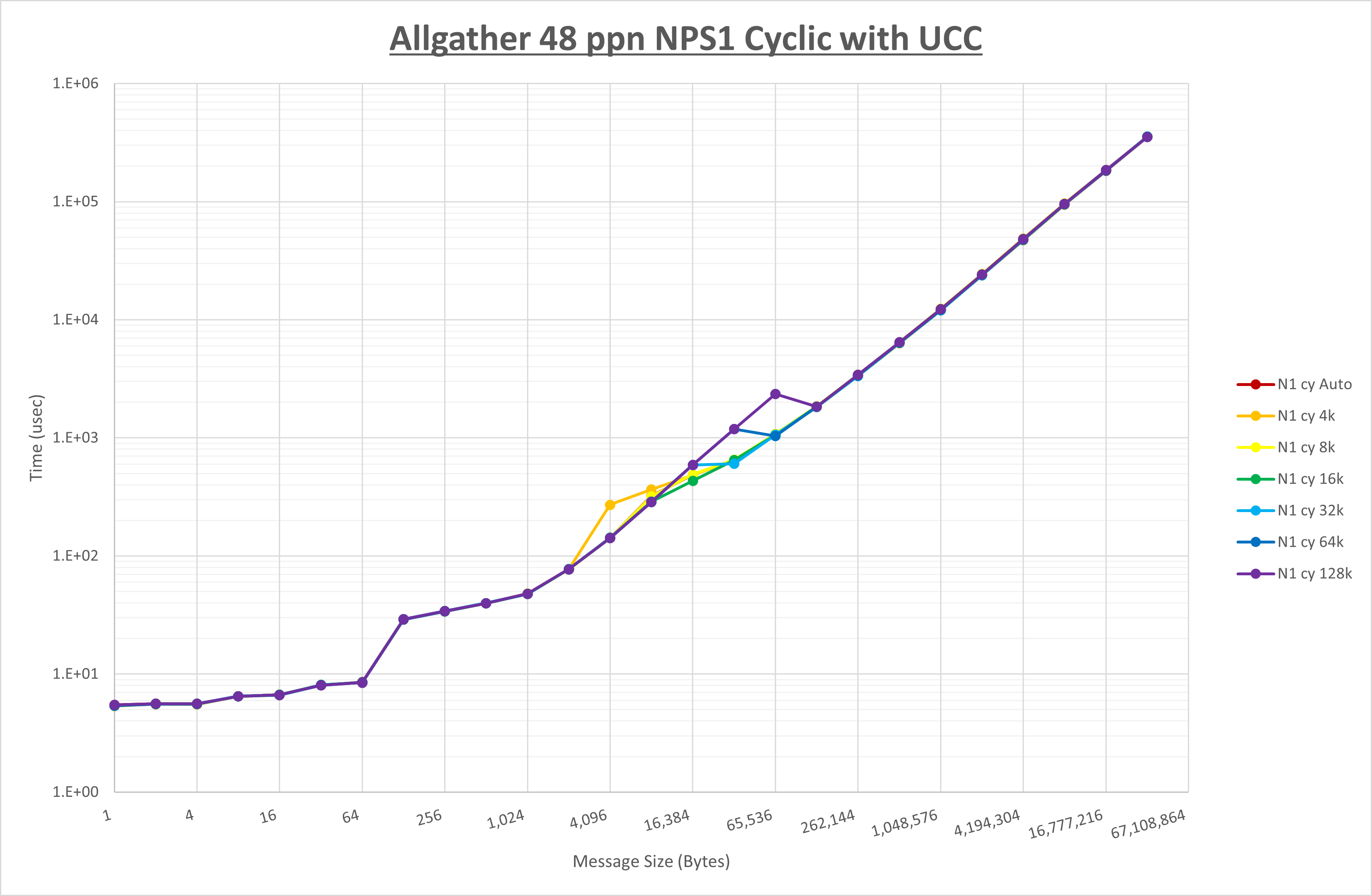

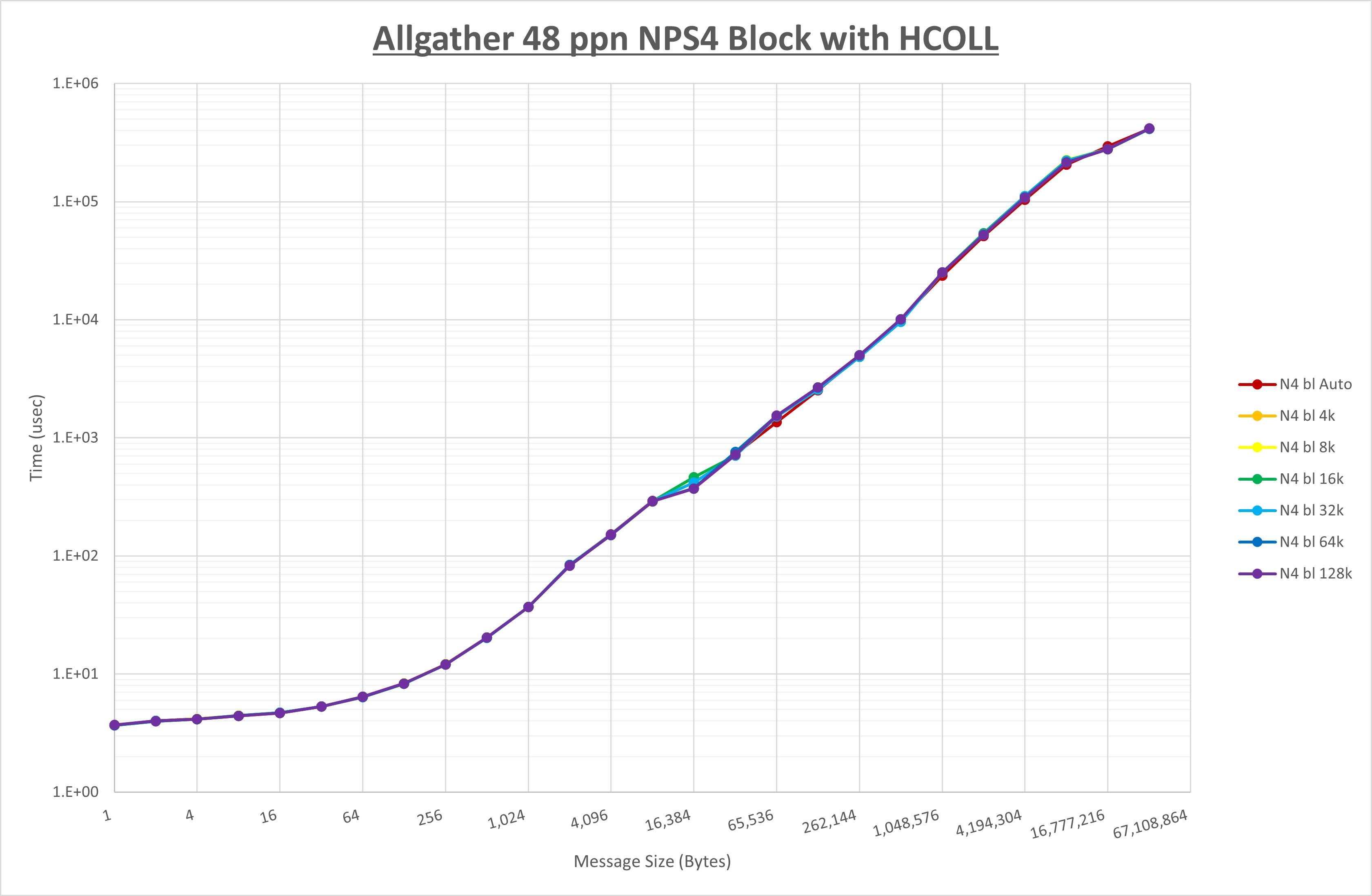

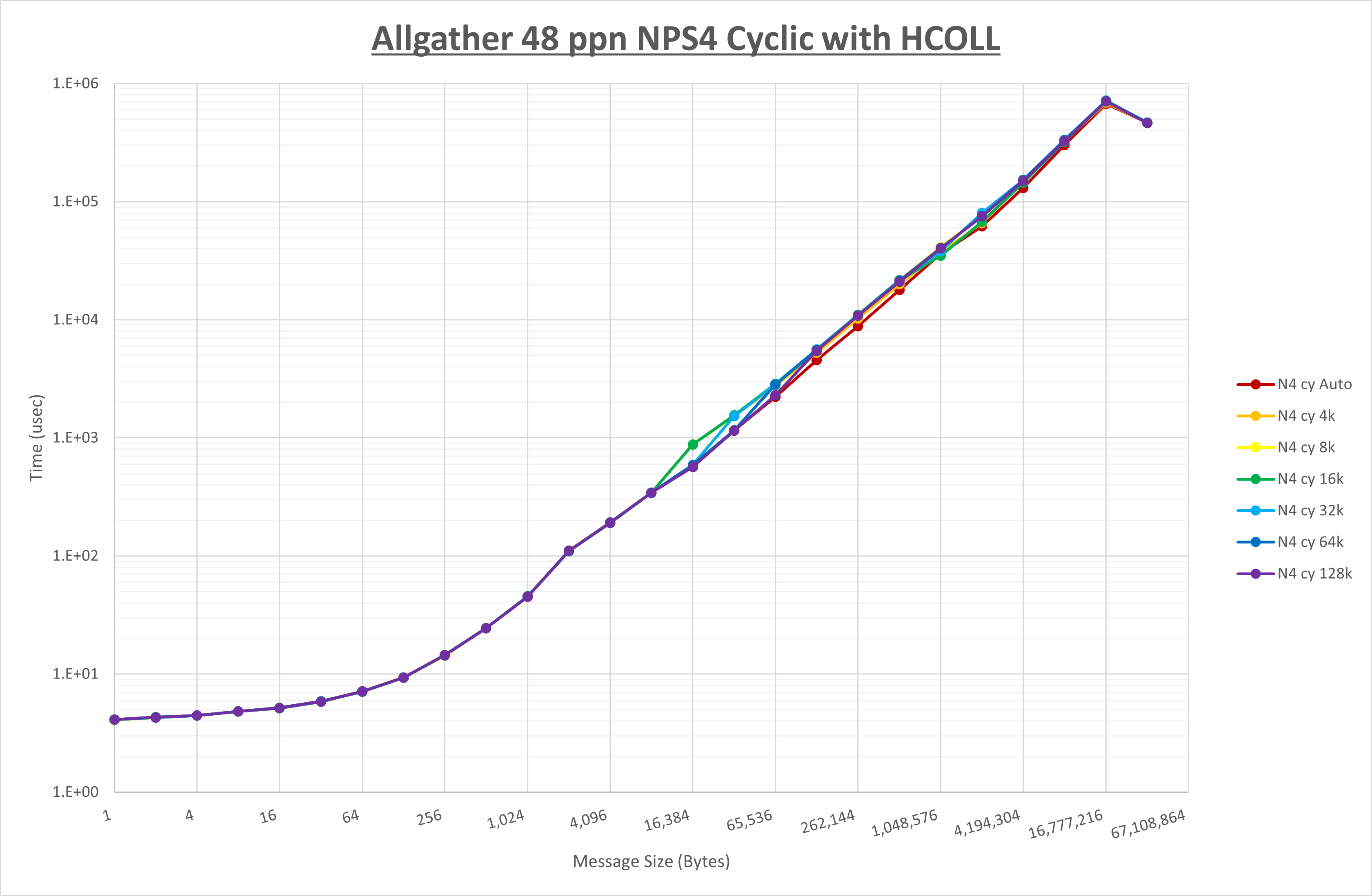

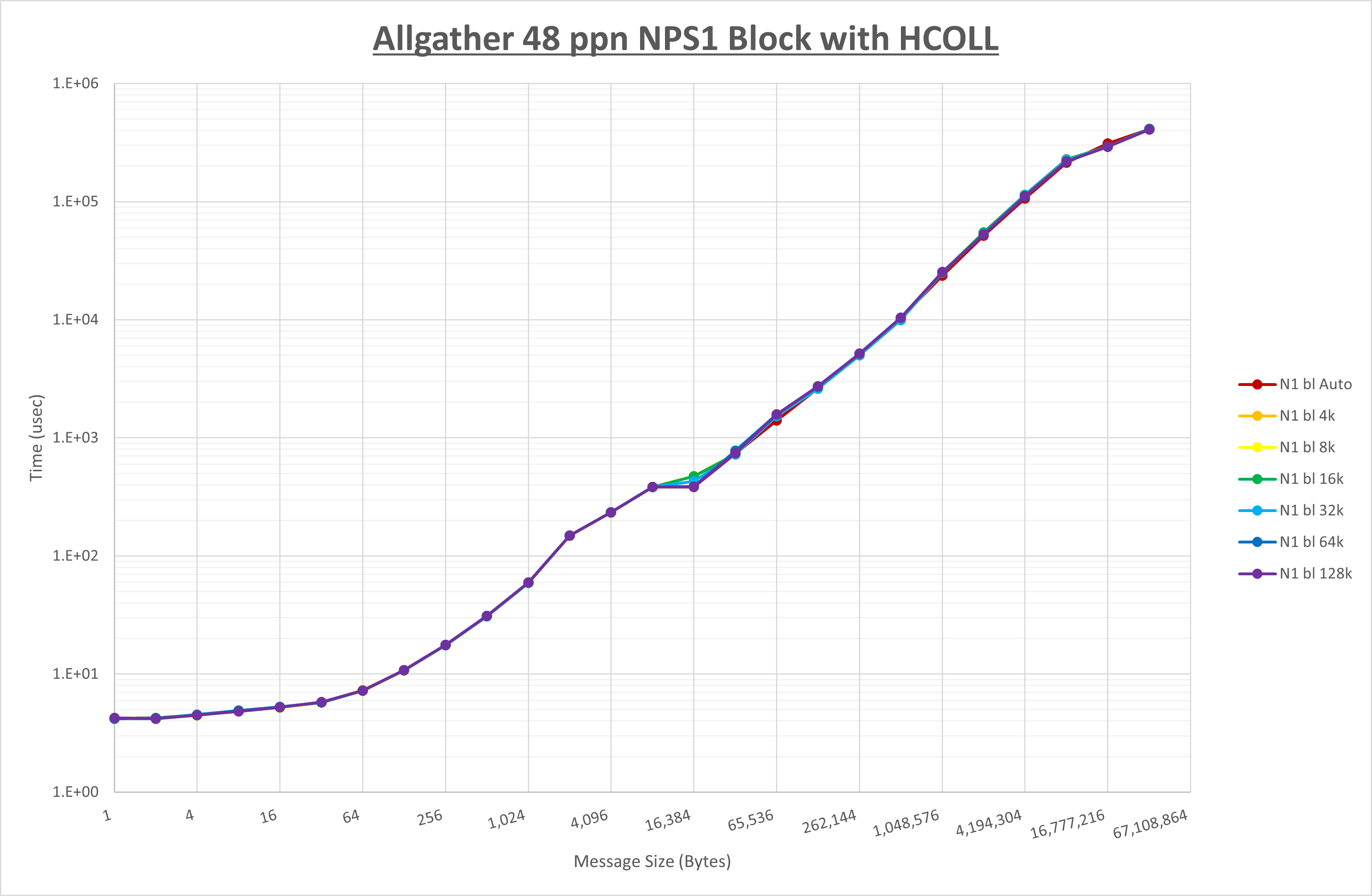

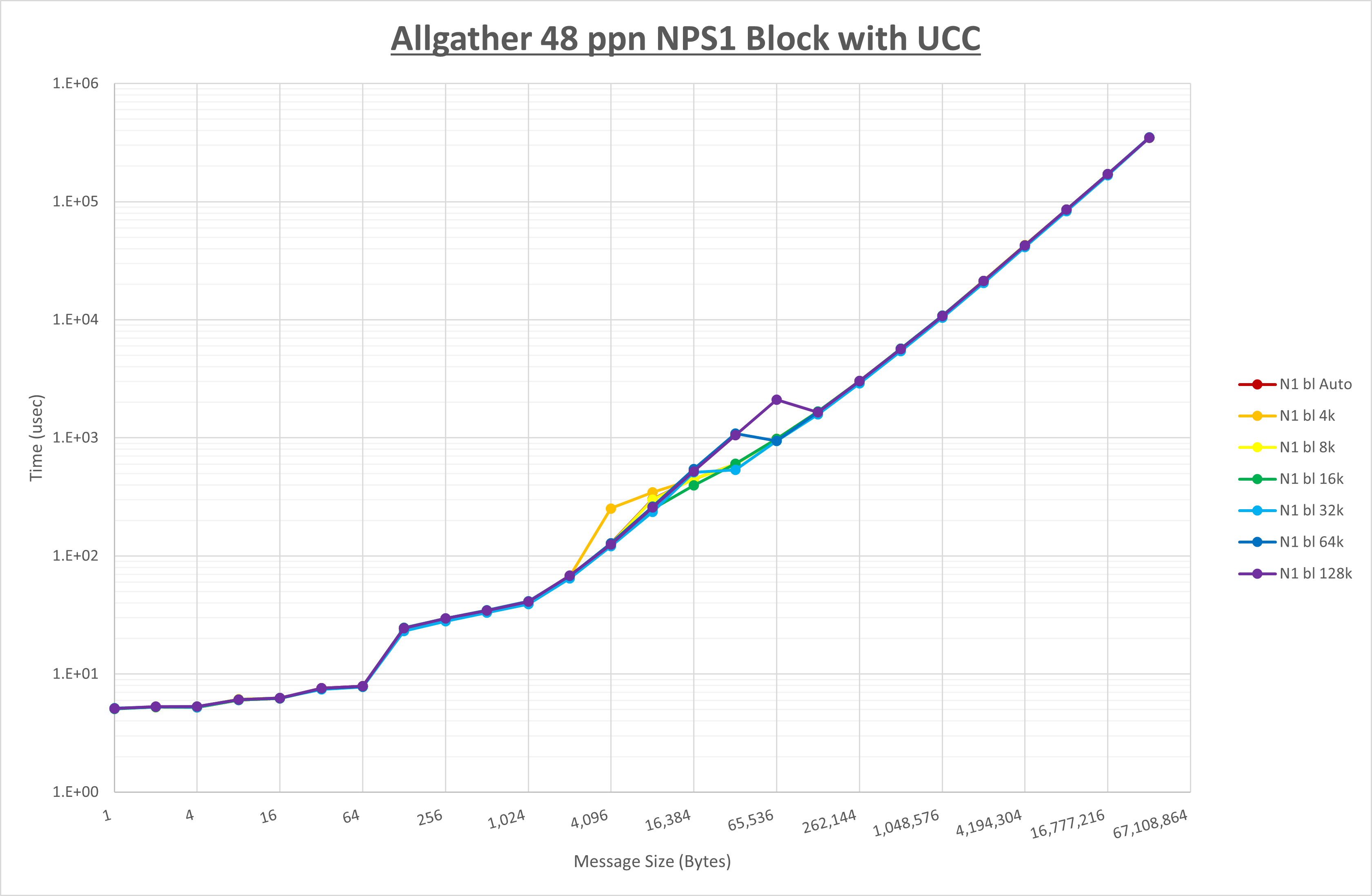

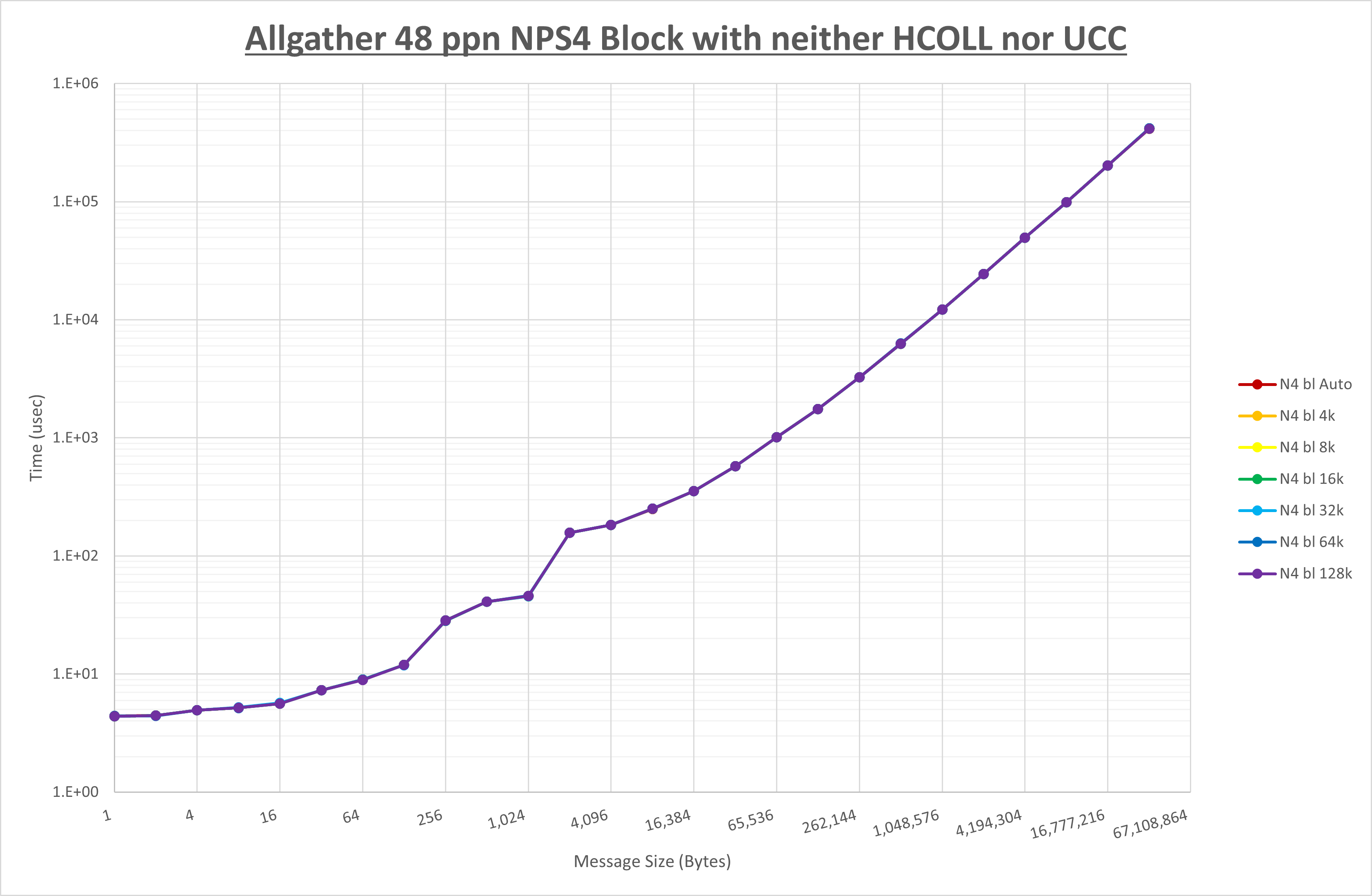

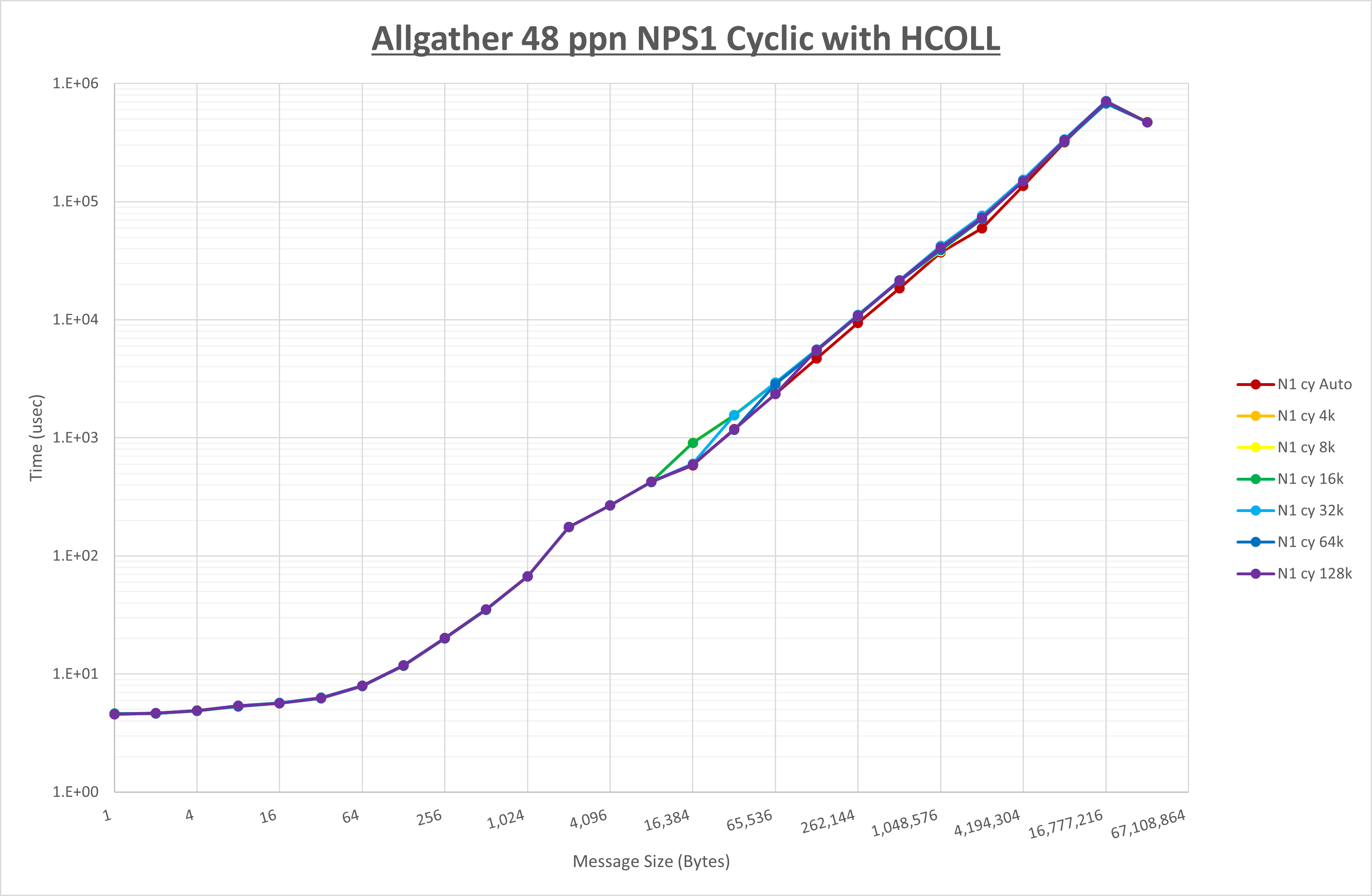

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allgather の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

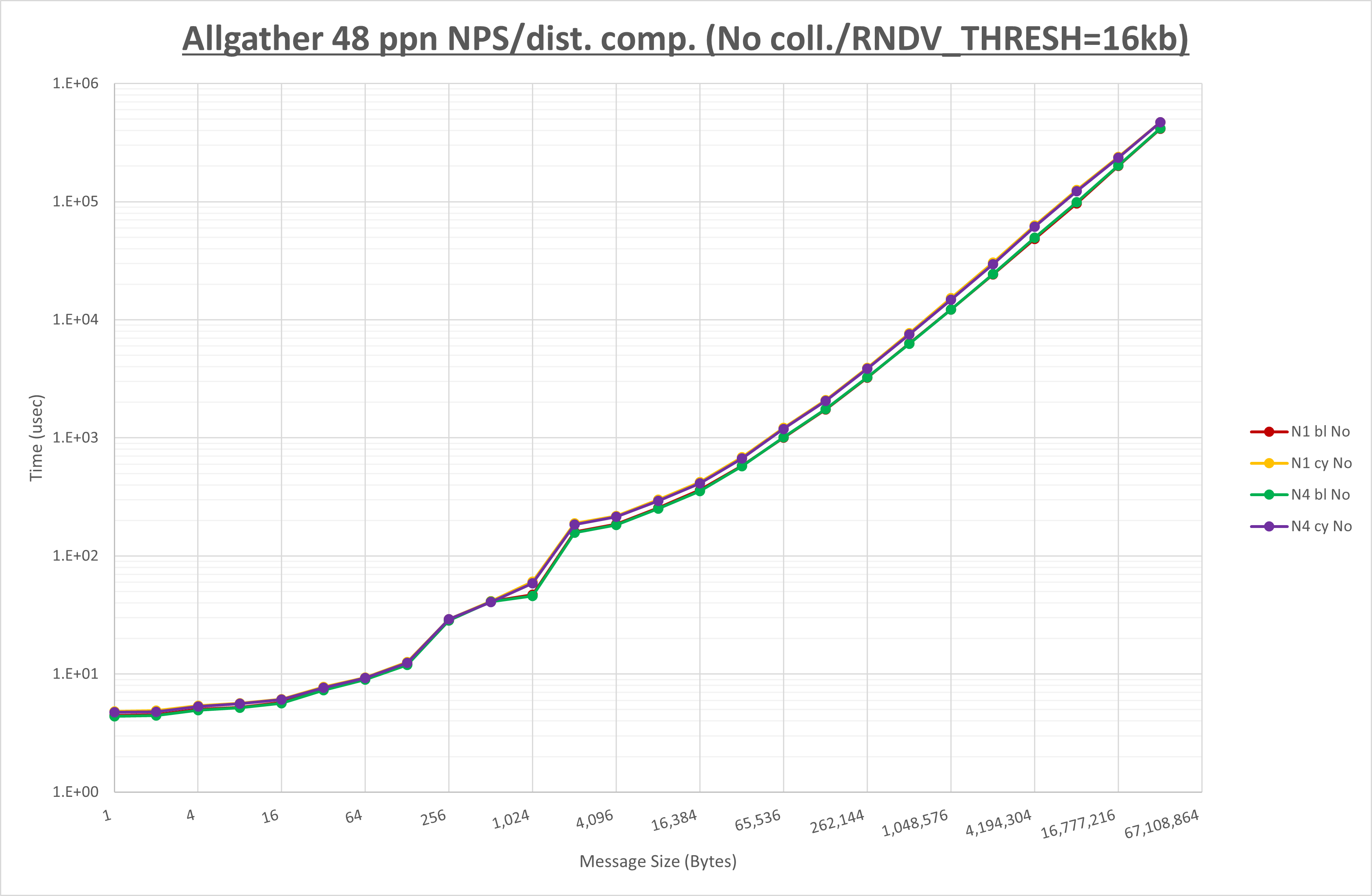

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

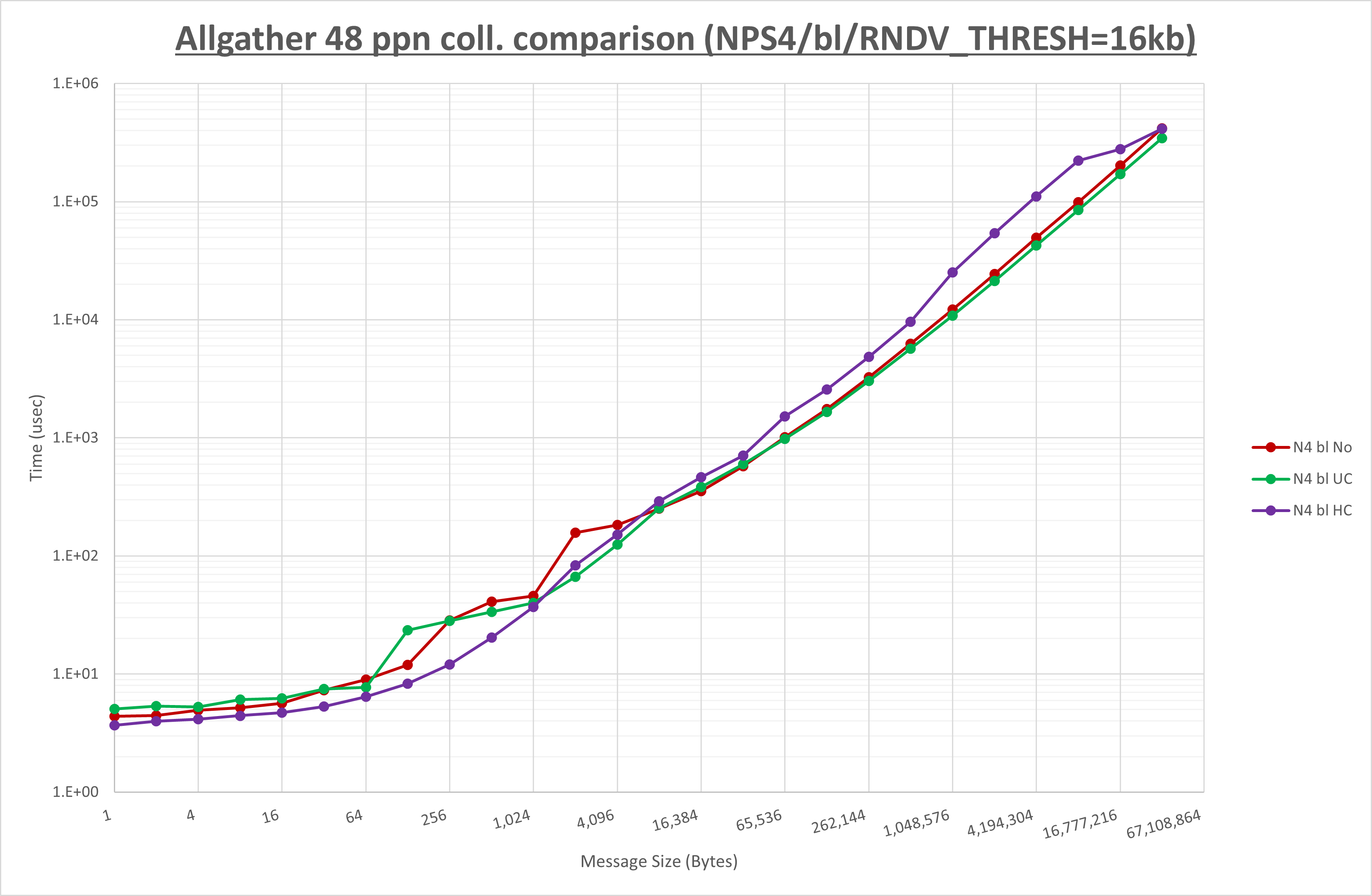

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は有意な差無し
- HCOLL は4KB以下のメッセージサイズで性能向上がみられるがそれ以上では性能が低下
2-3. AllreducePermalink

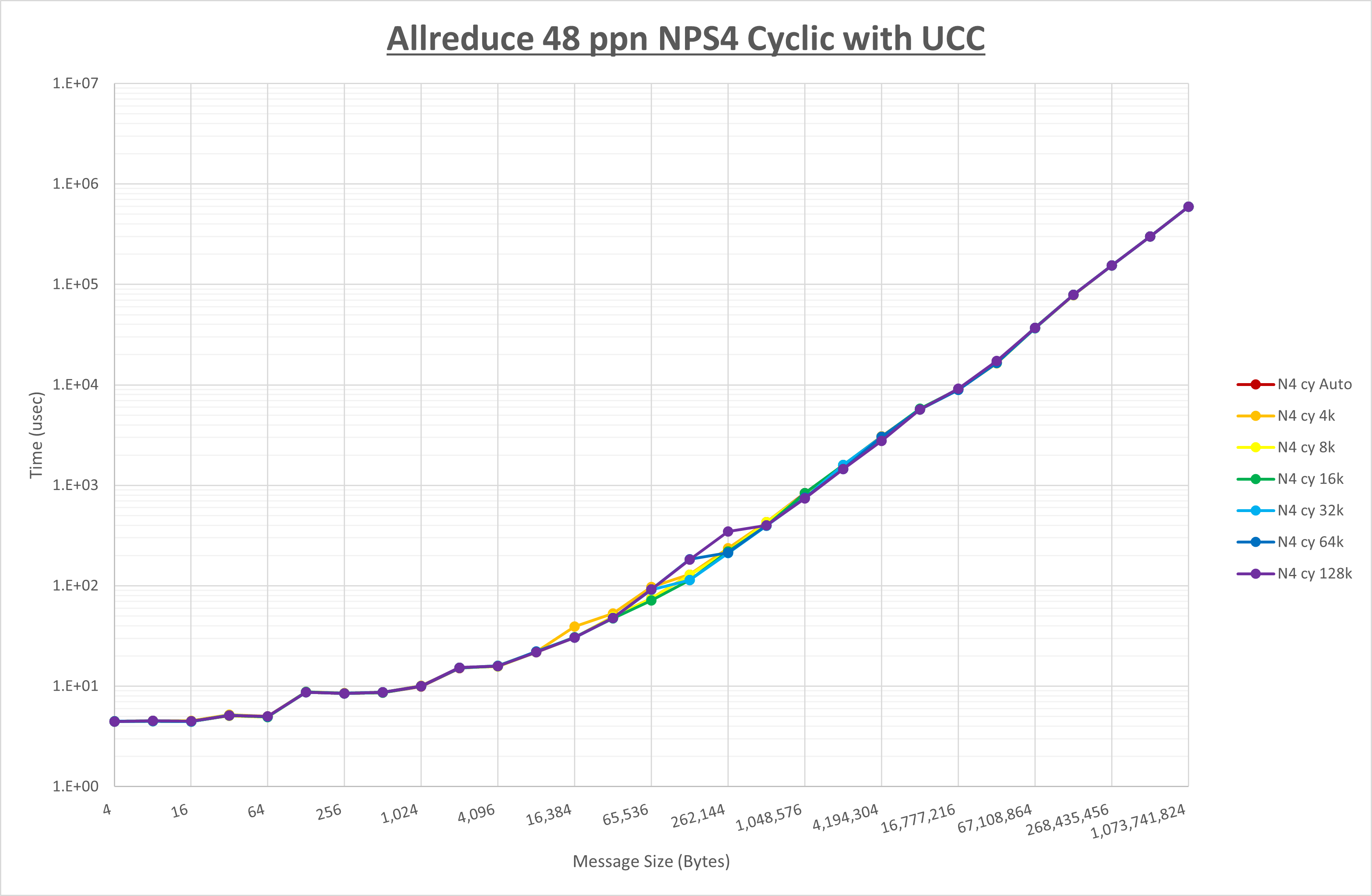

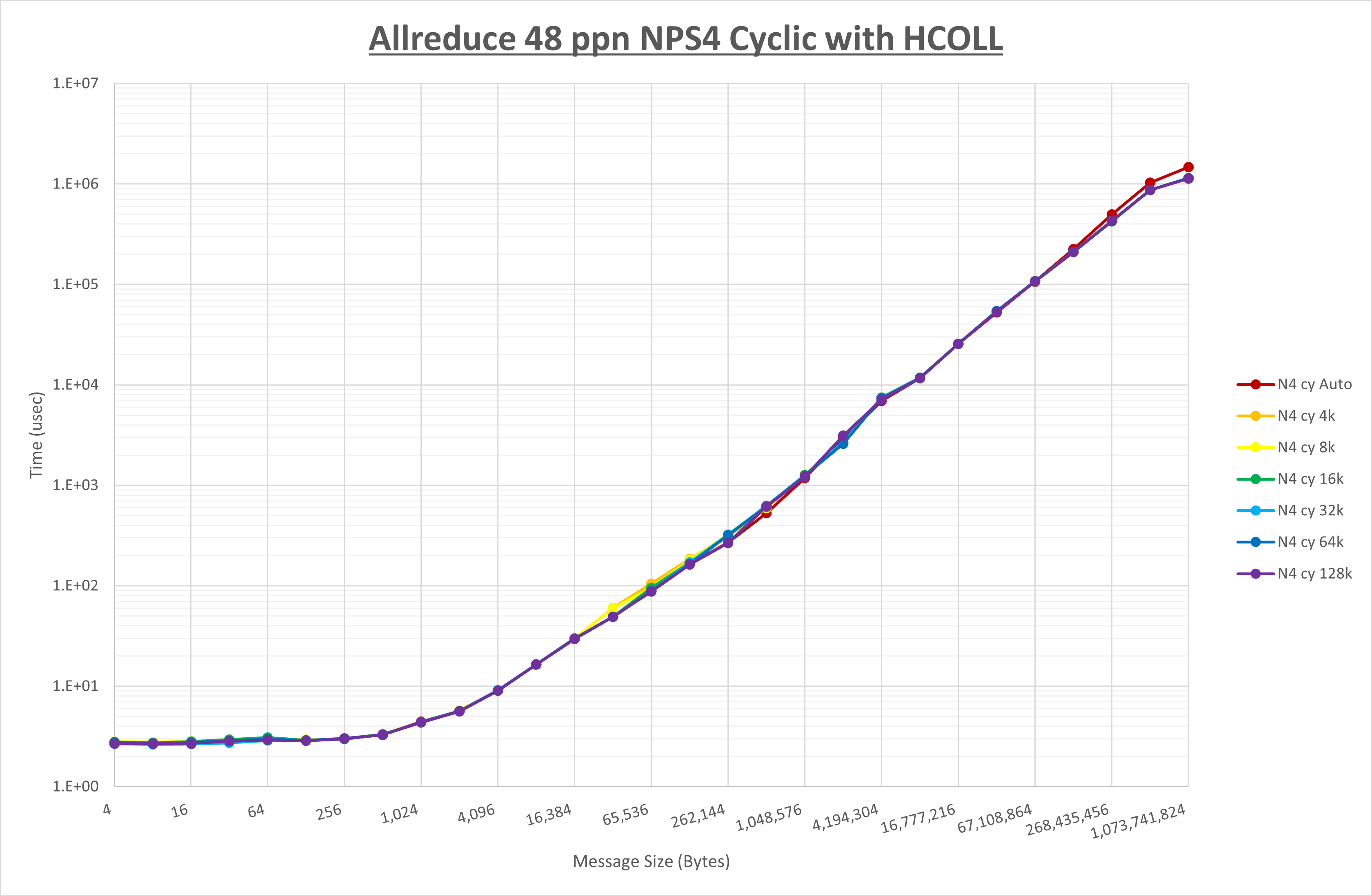

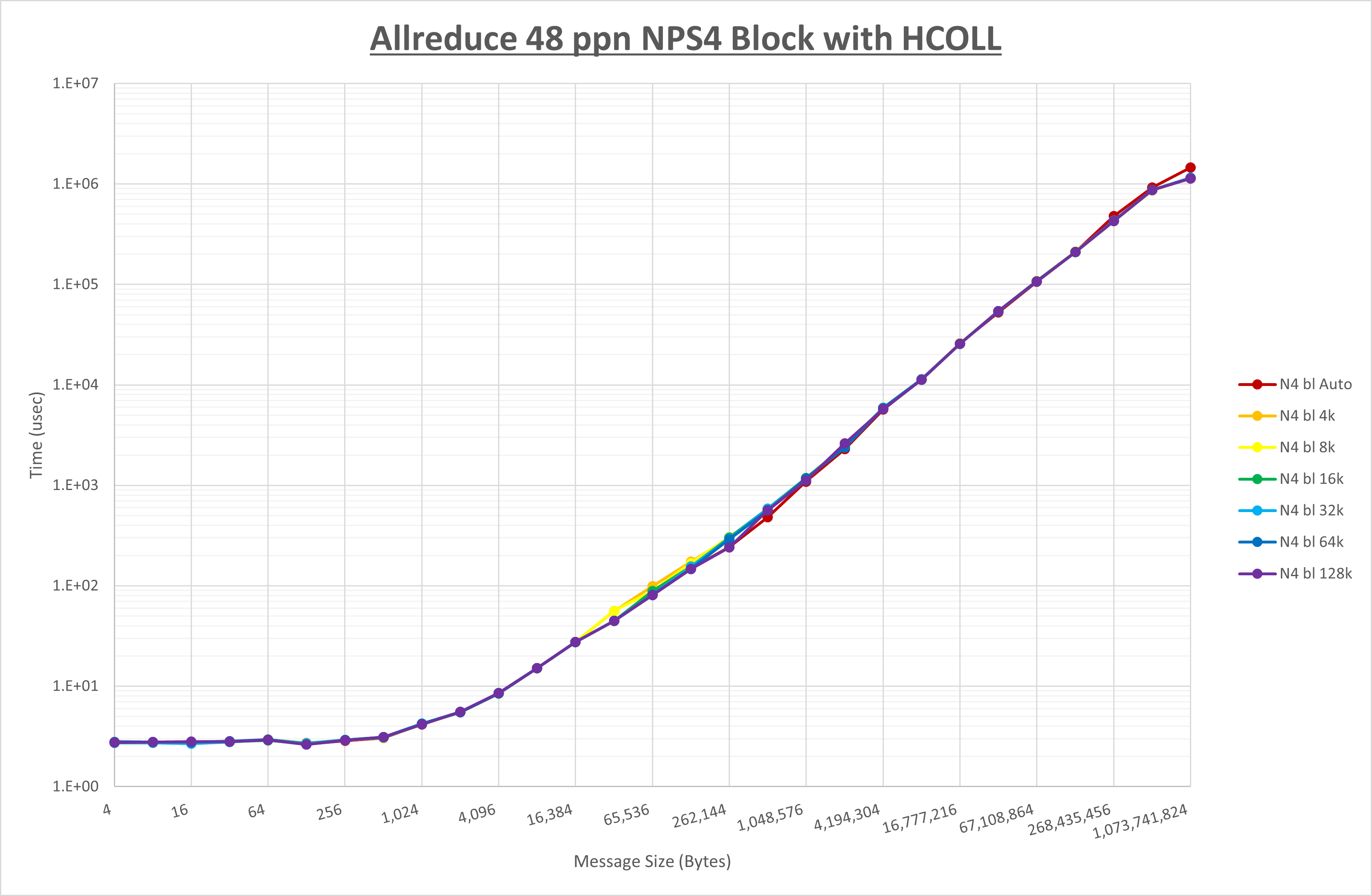

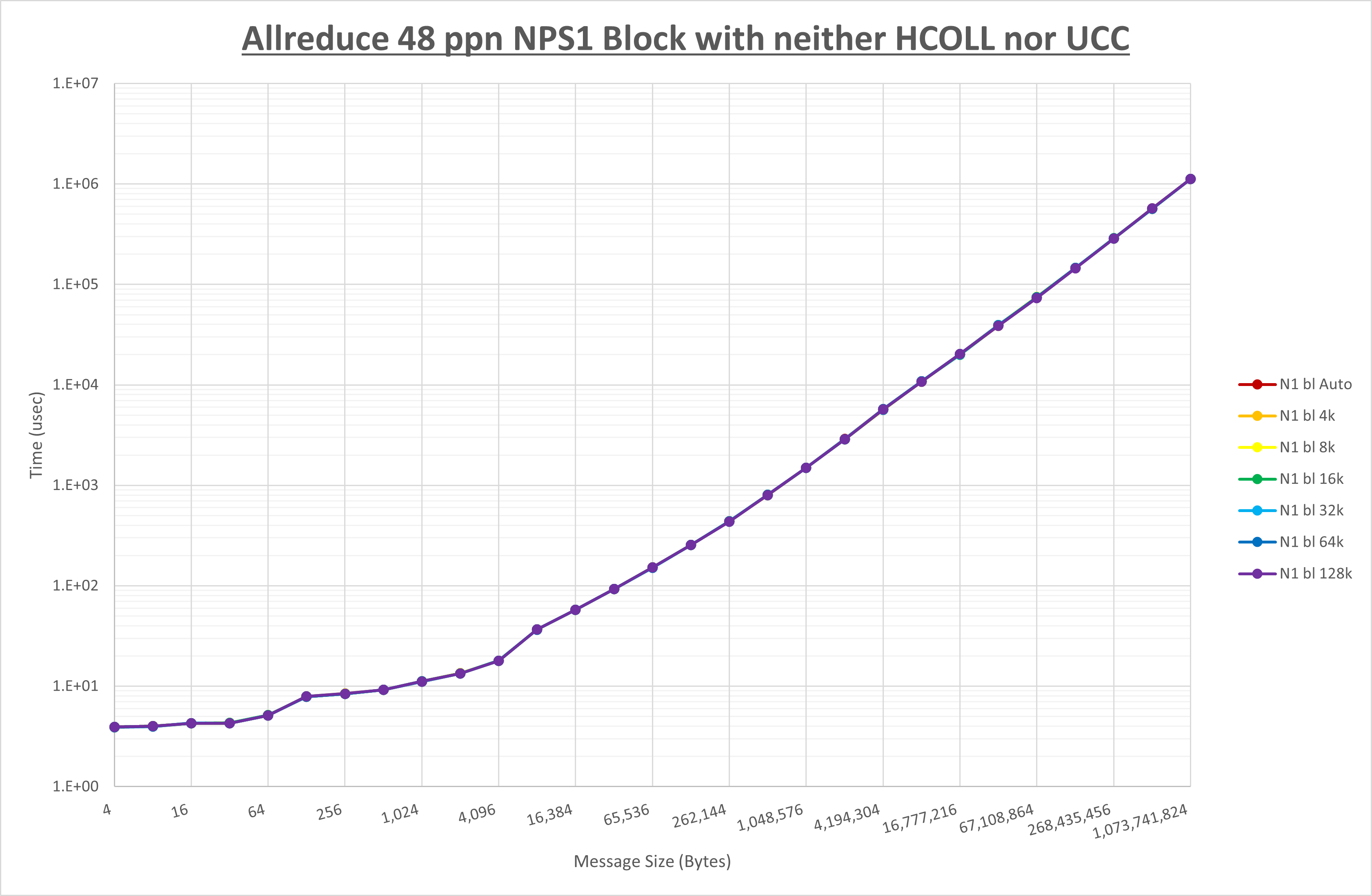

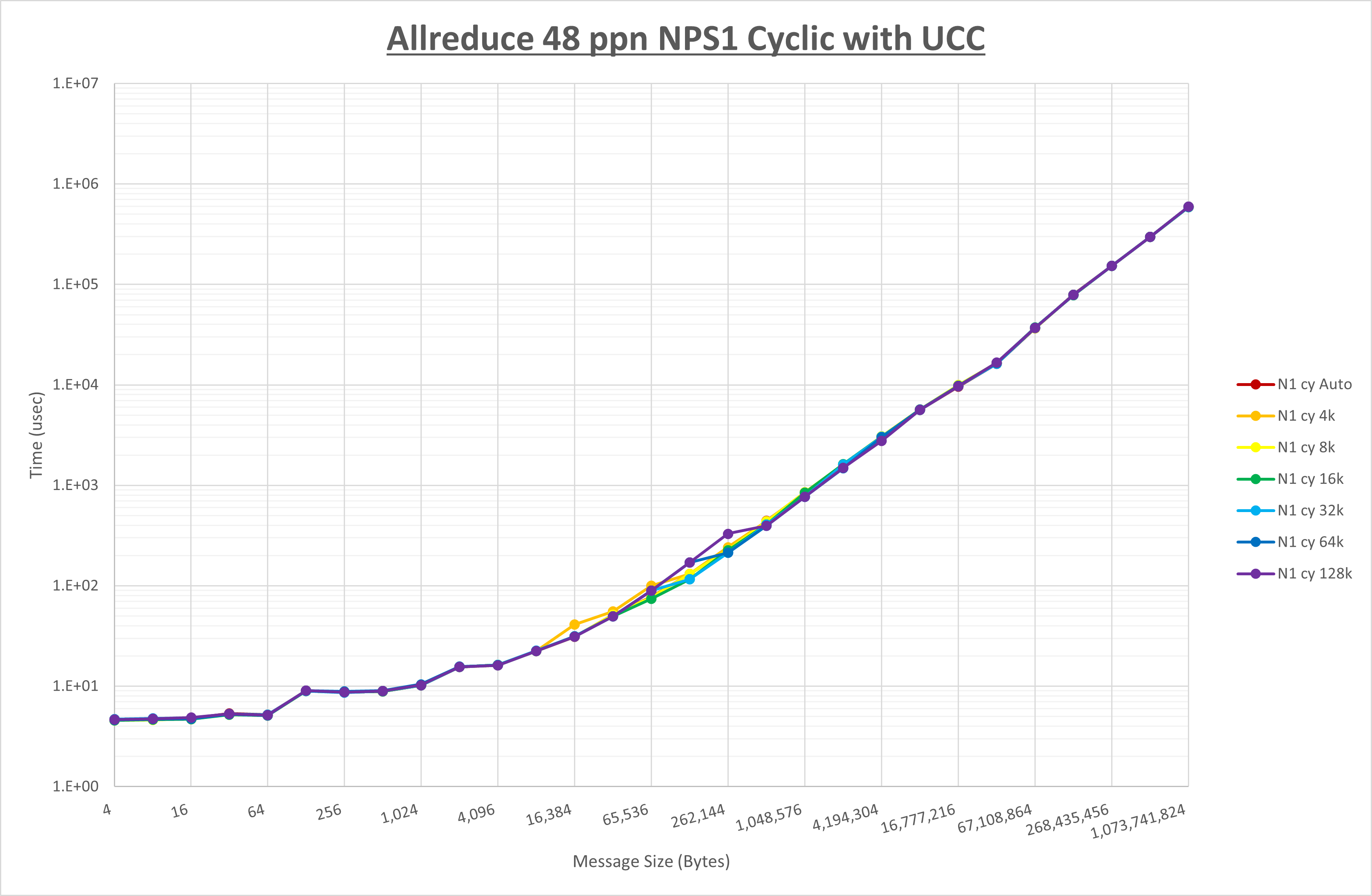

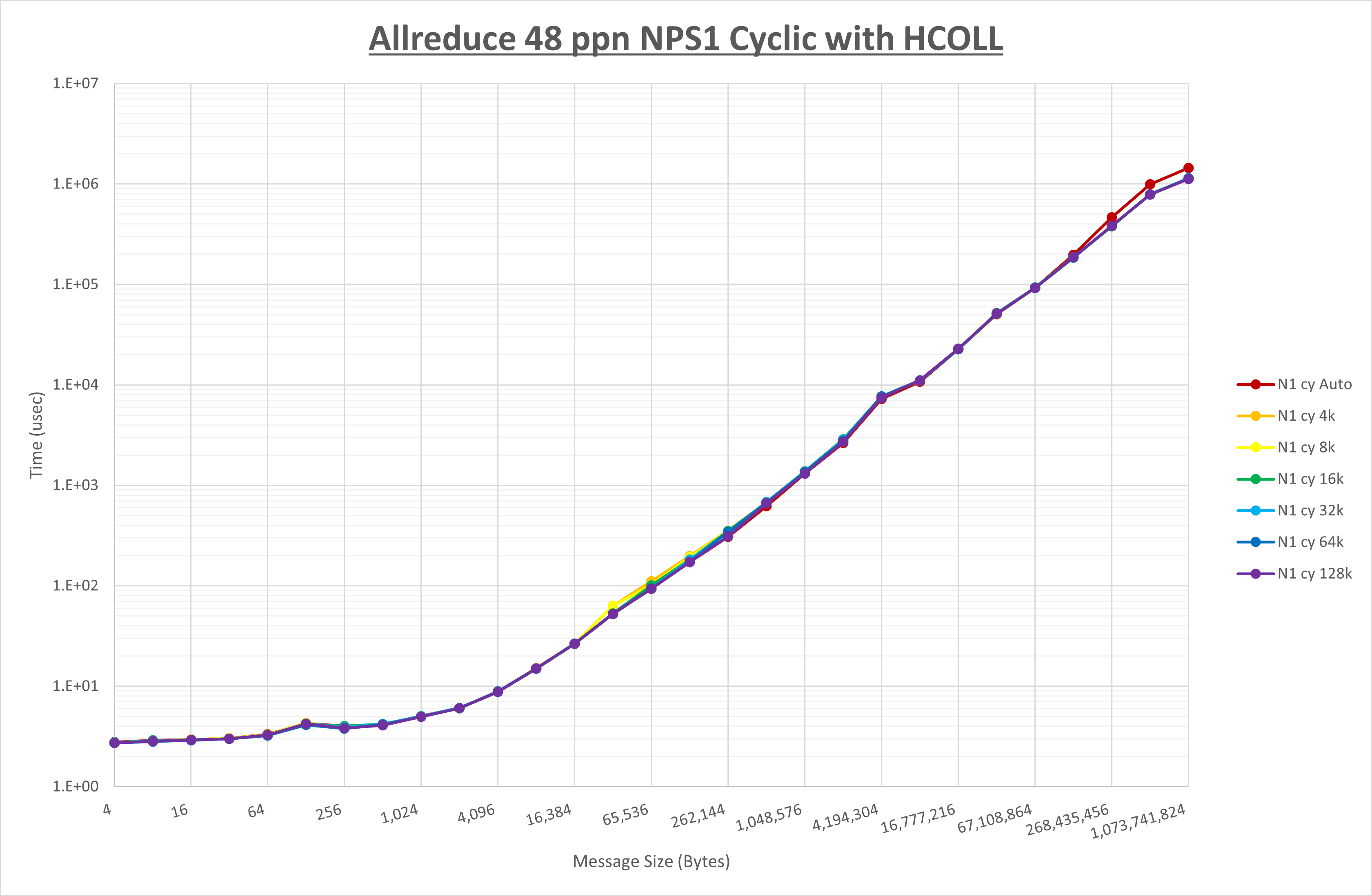

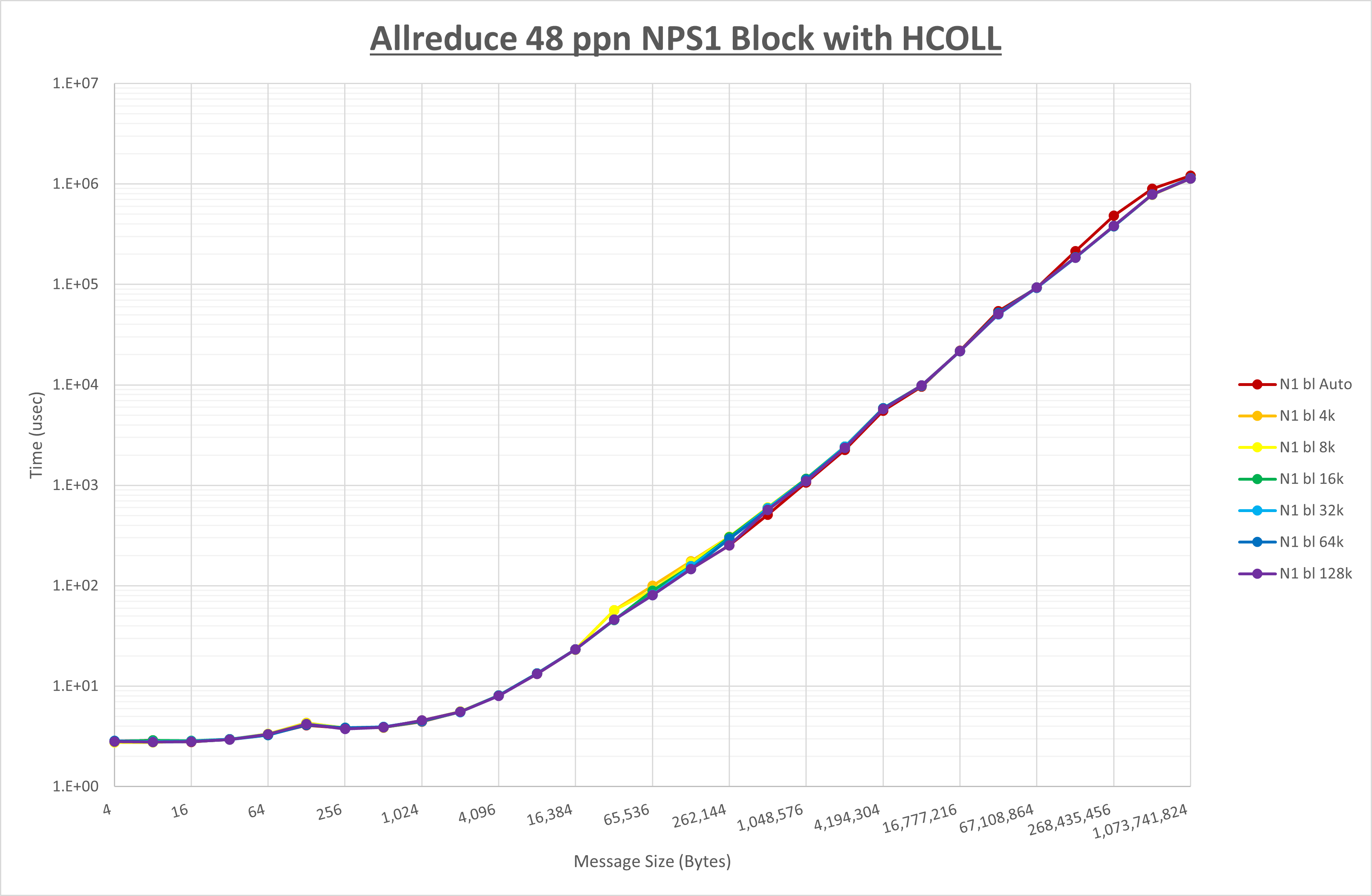

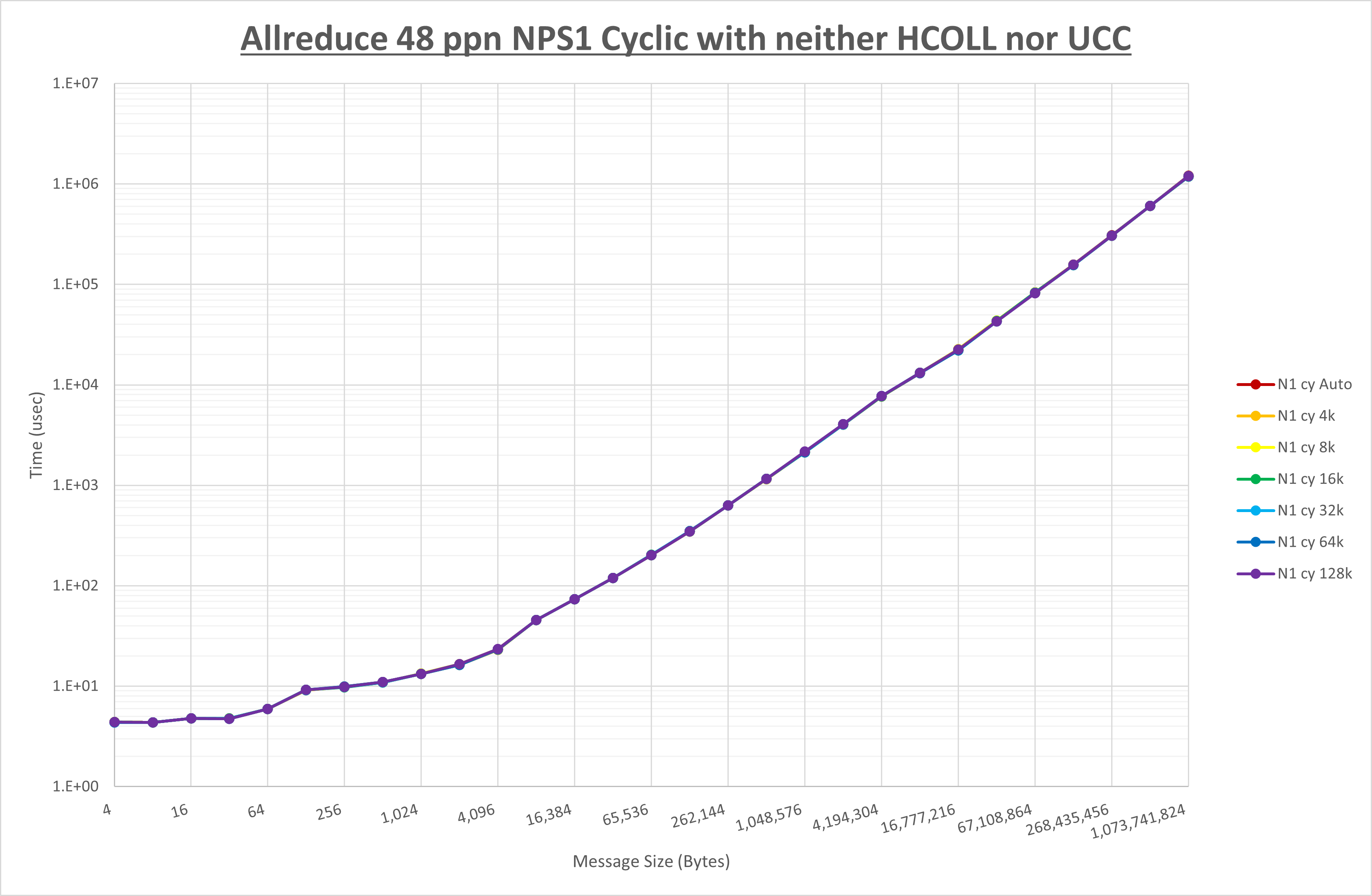

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allreduce の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

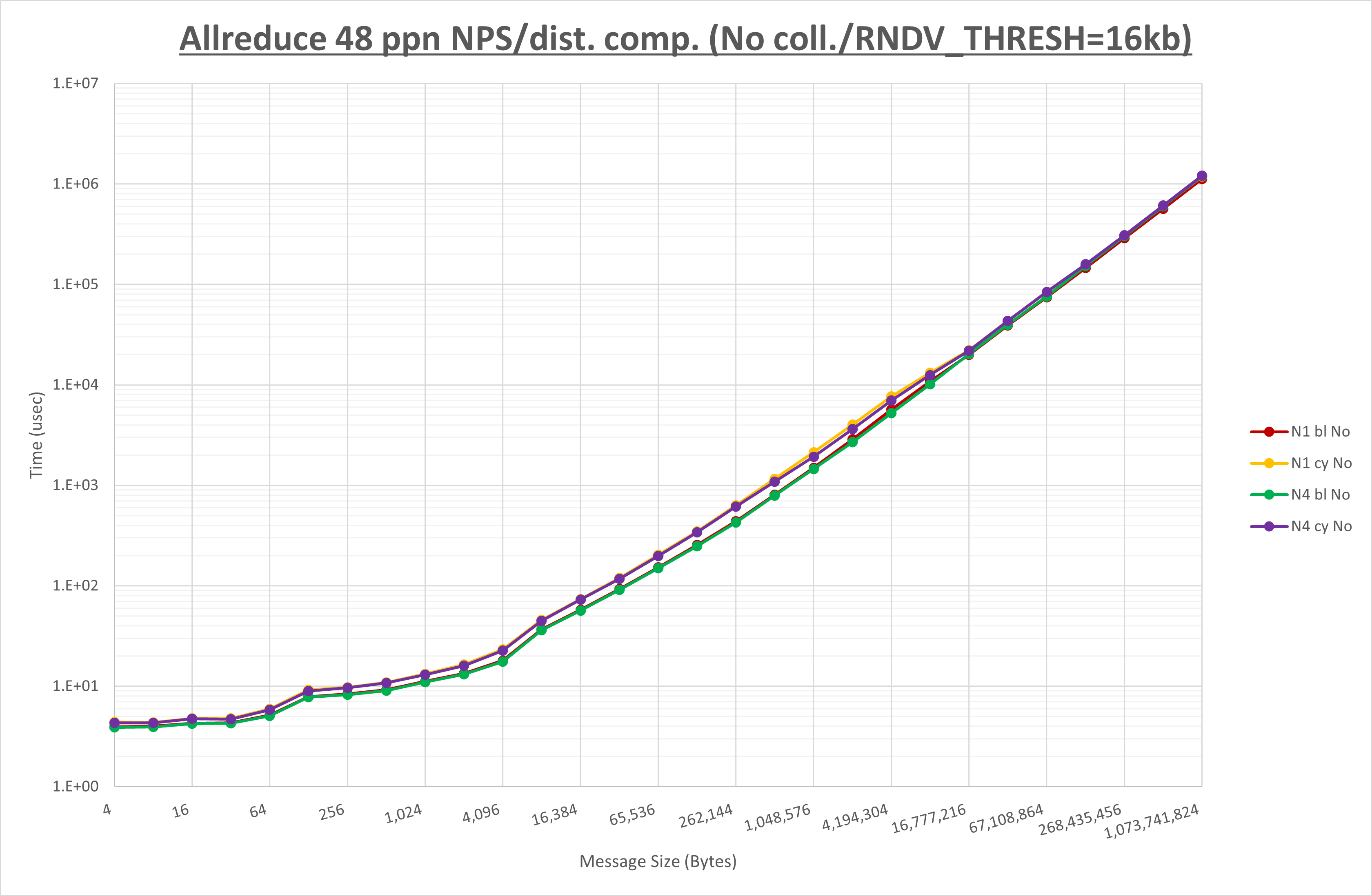

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

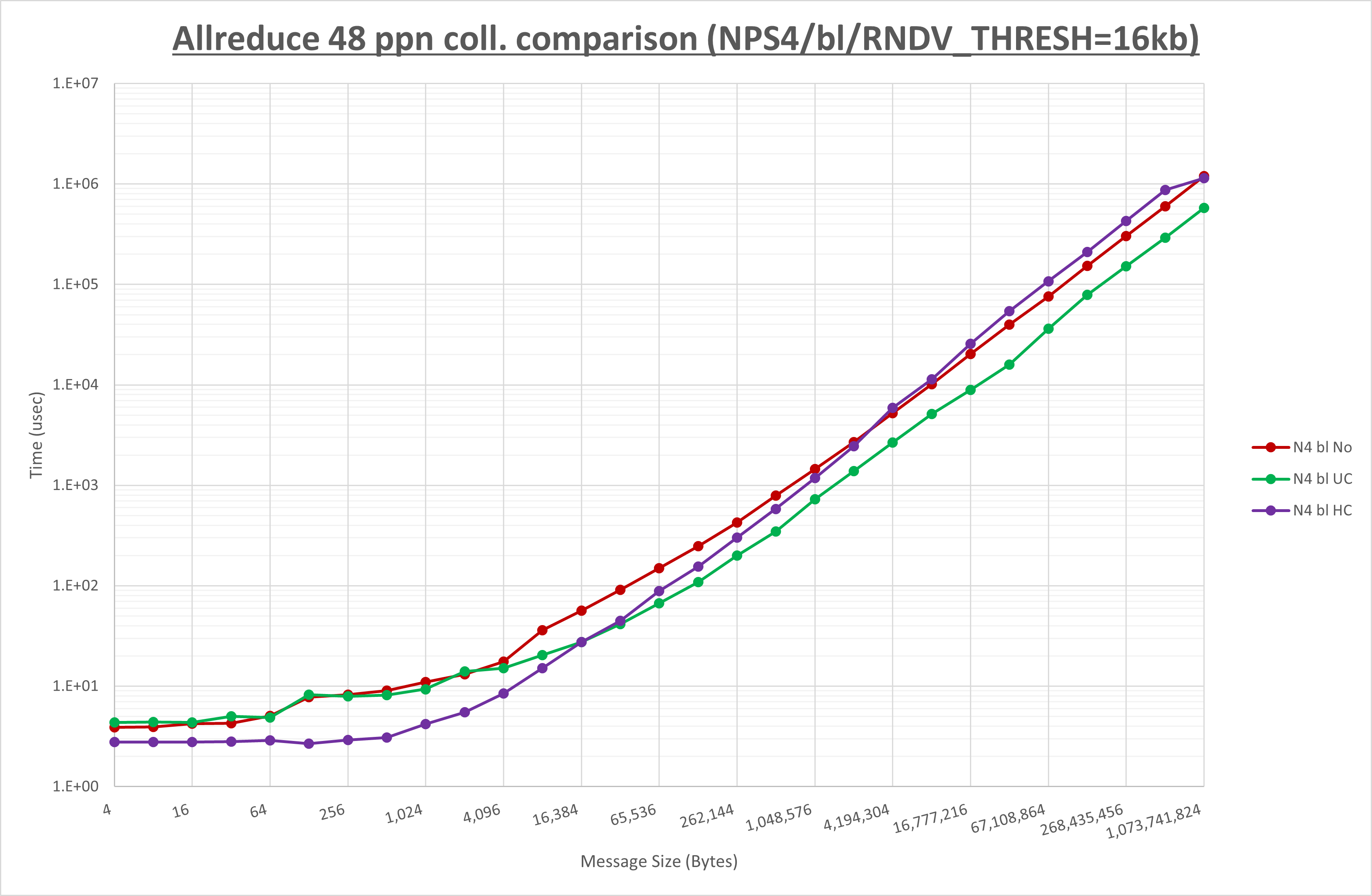

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は8KB以上のメッセージサイズで大幅に性能が向上
- HCOLL は512KB以下のメッセージサイズで大幅に性能が向上
3. 96 MPIプロセスPermalink
3-0. 概要Permalink
本章は、1ノードに96 MPIプロセスを割当てる場合の最適な 実行時パラメータ の組み合わせを、MPI集合通信関数毎に検証し、その結果を考察します。
3-1. AlltoallPermalink

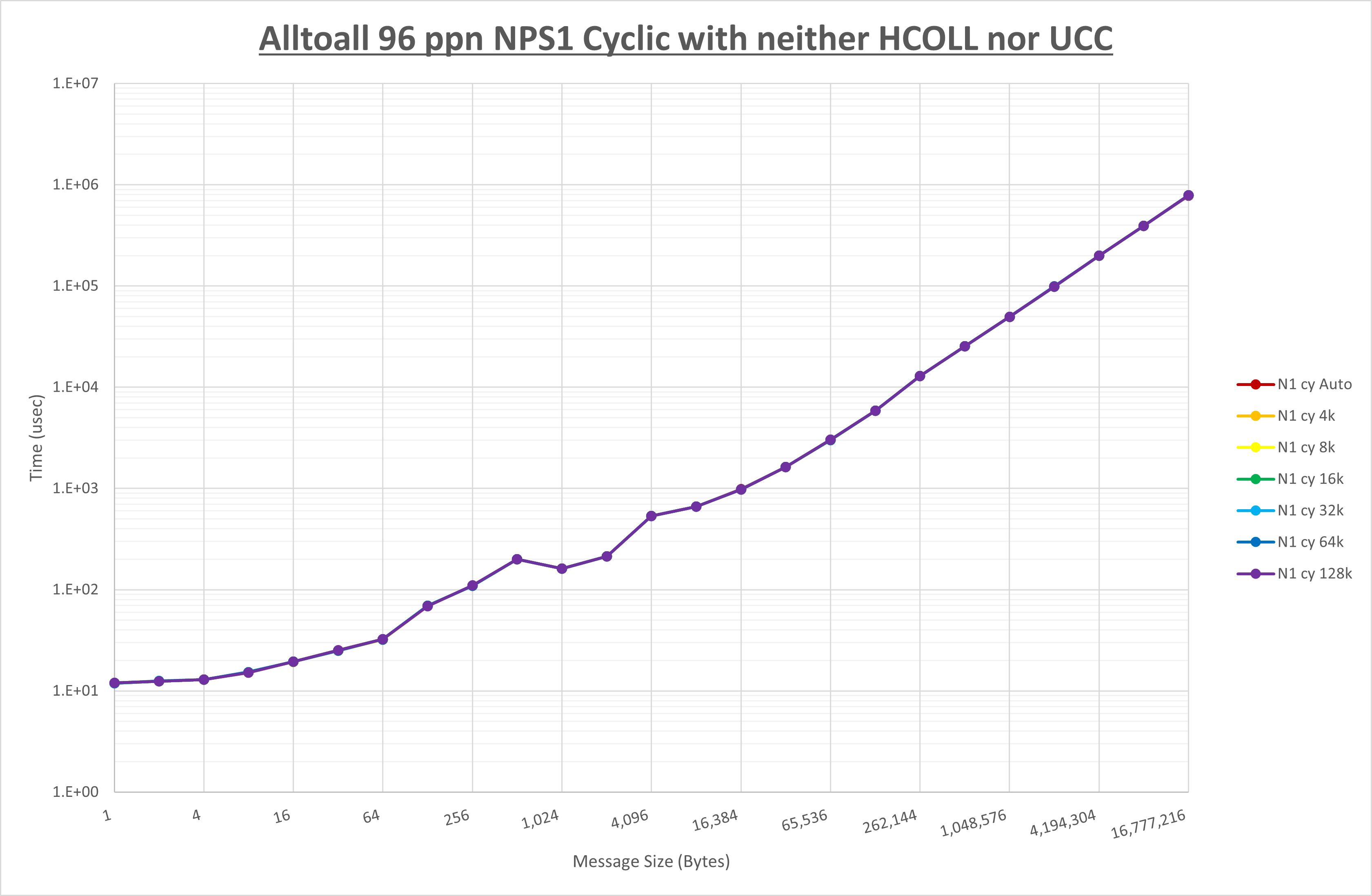

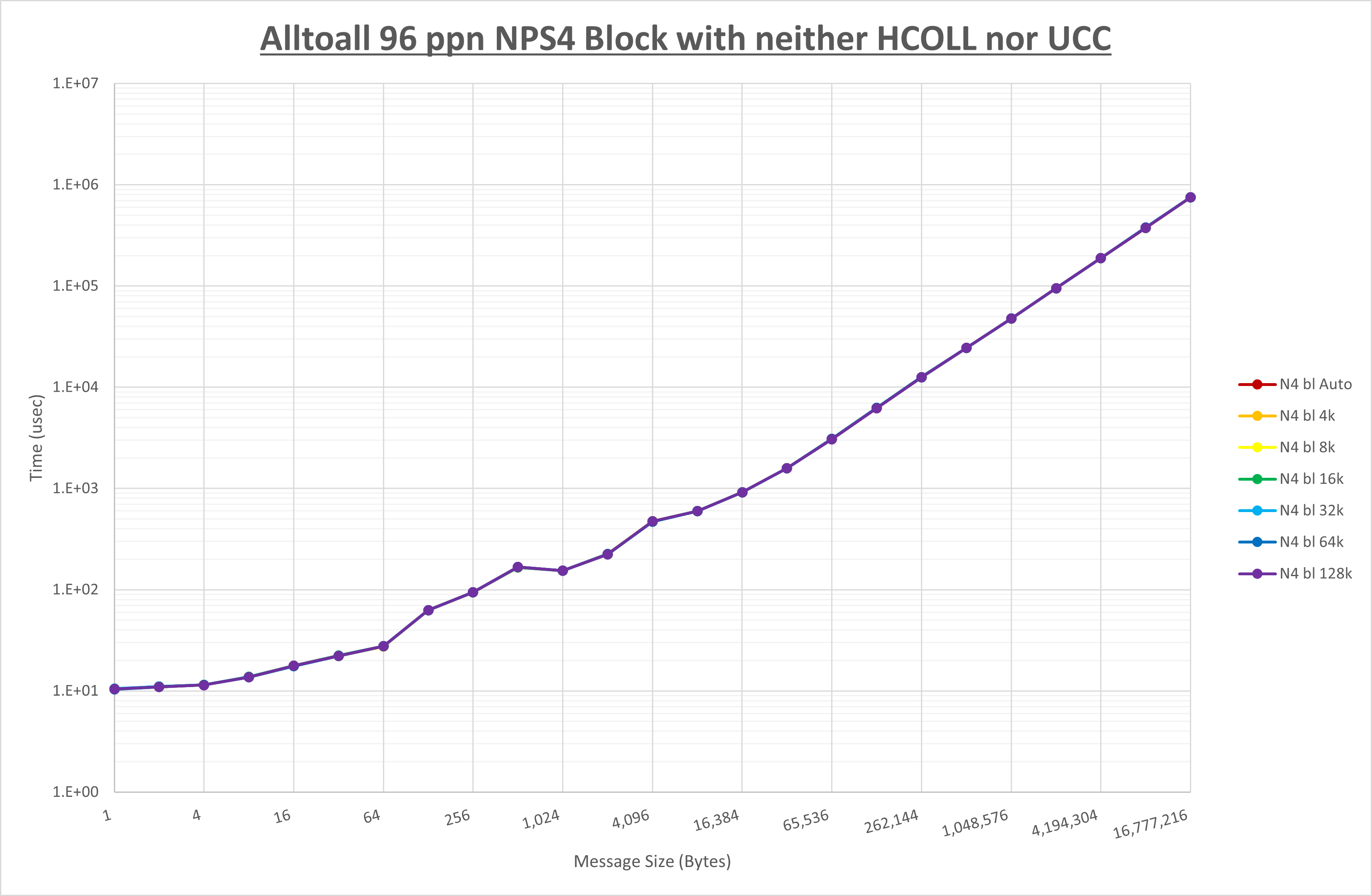

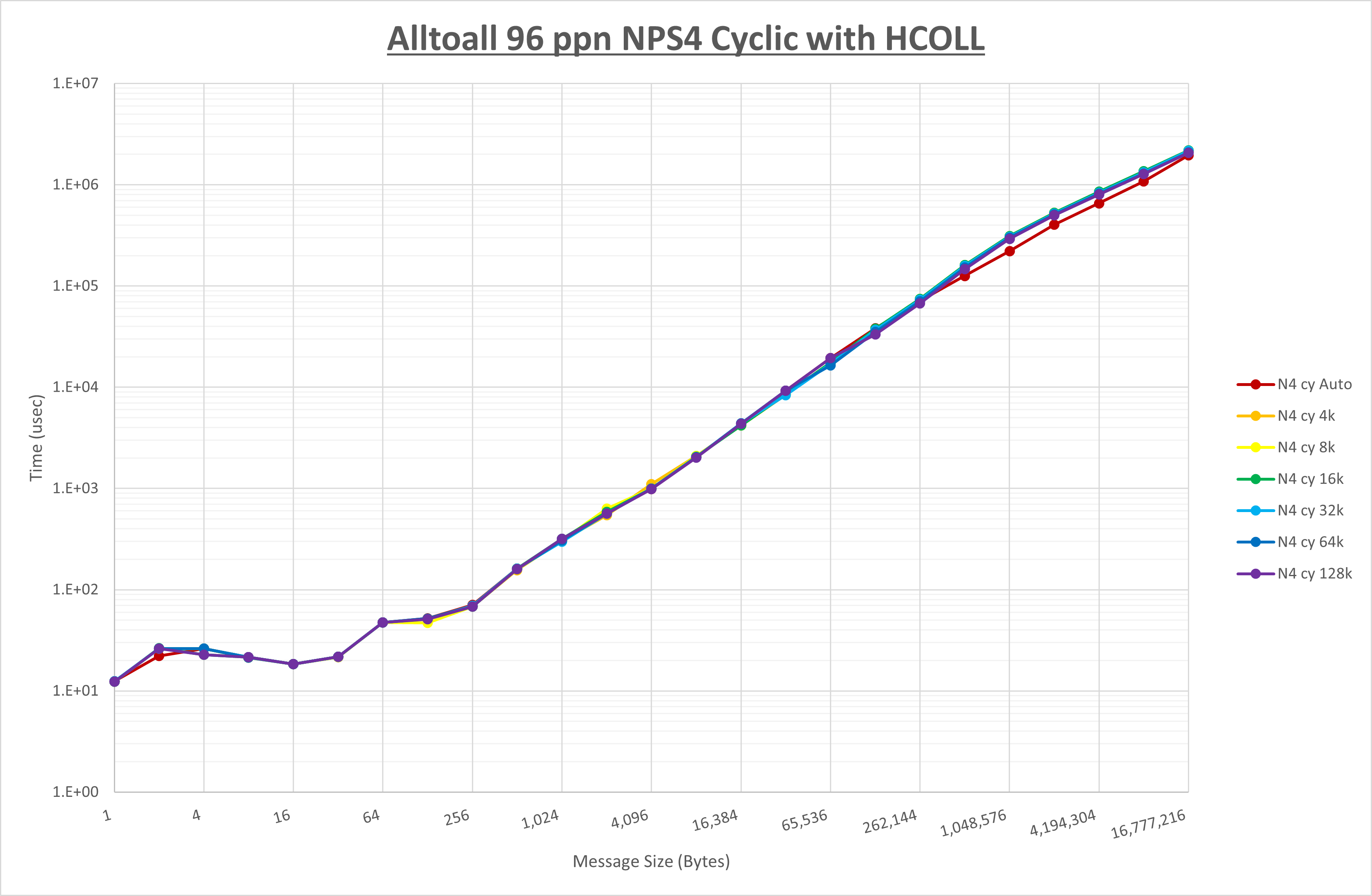

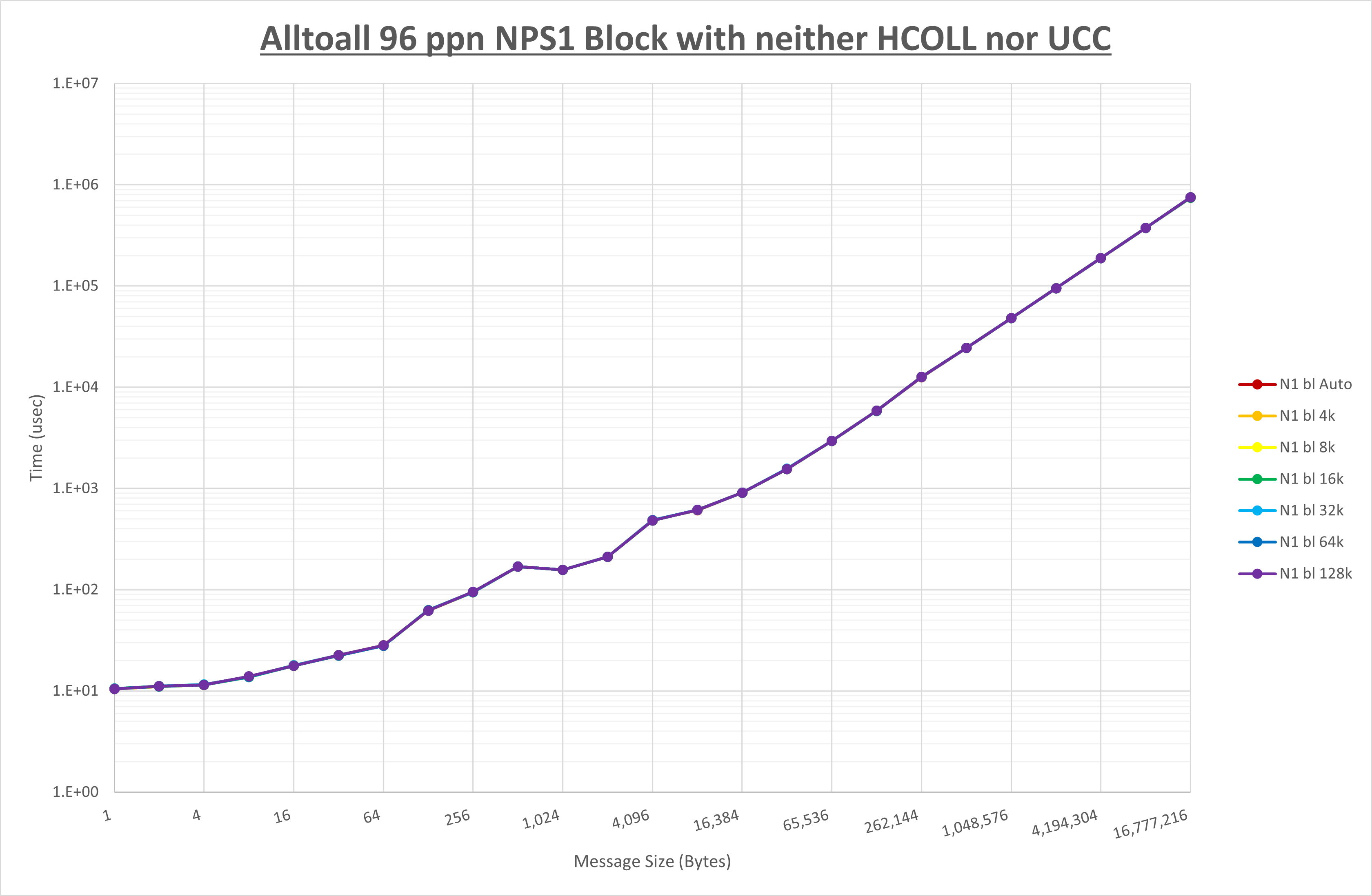

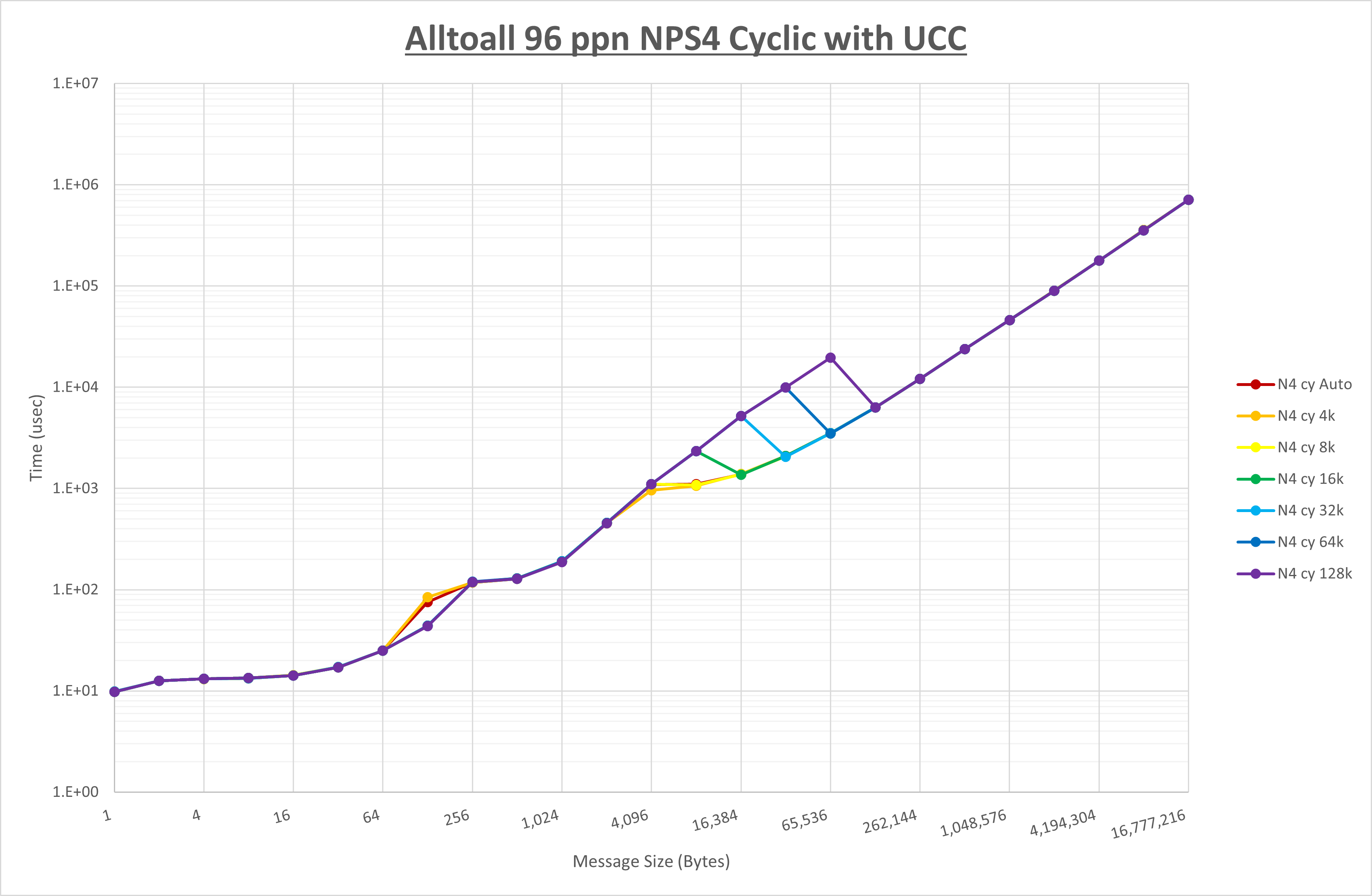

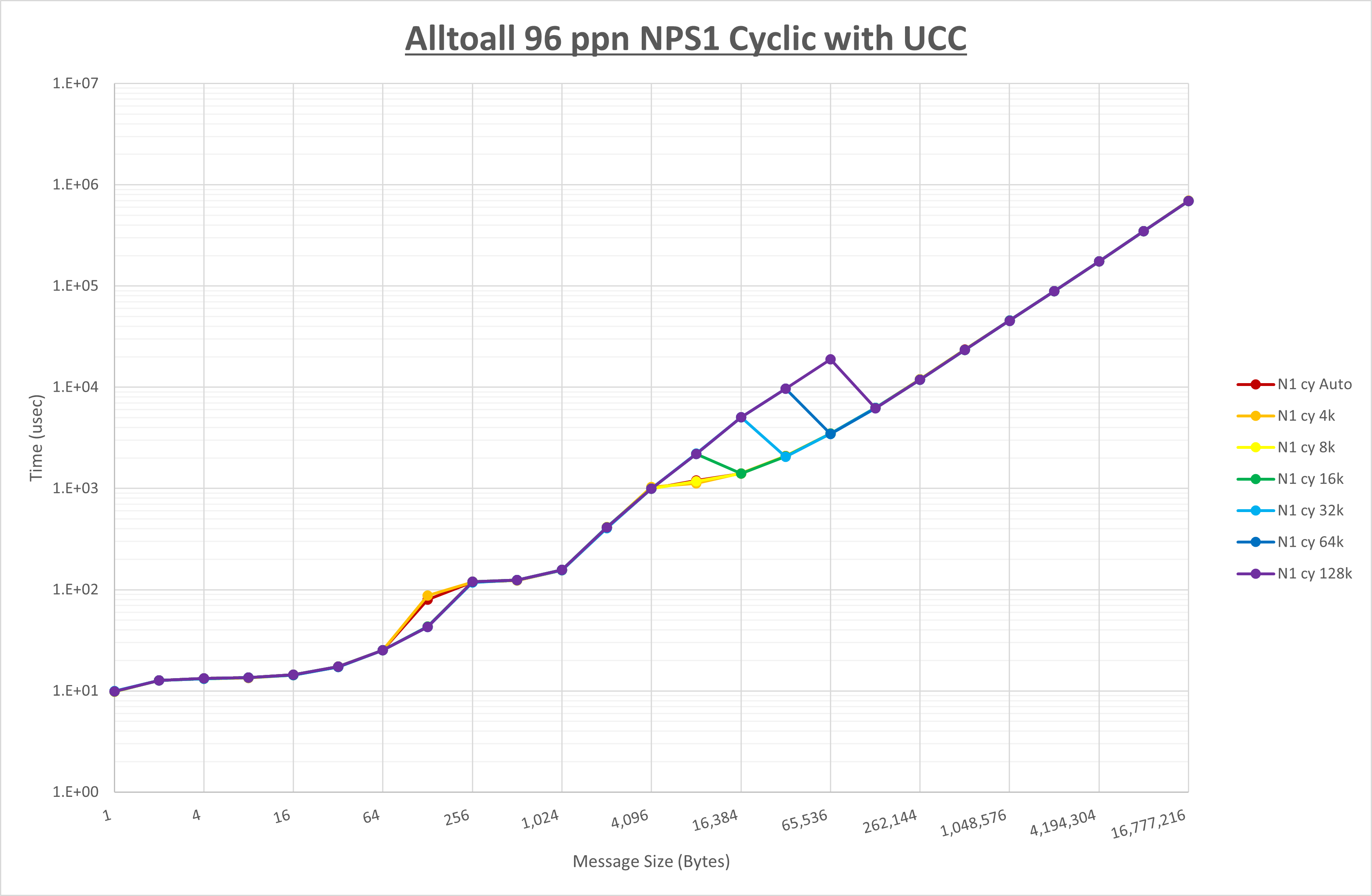

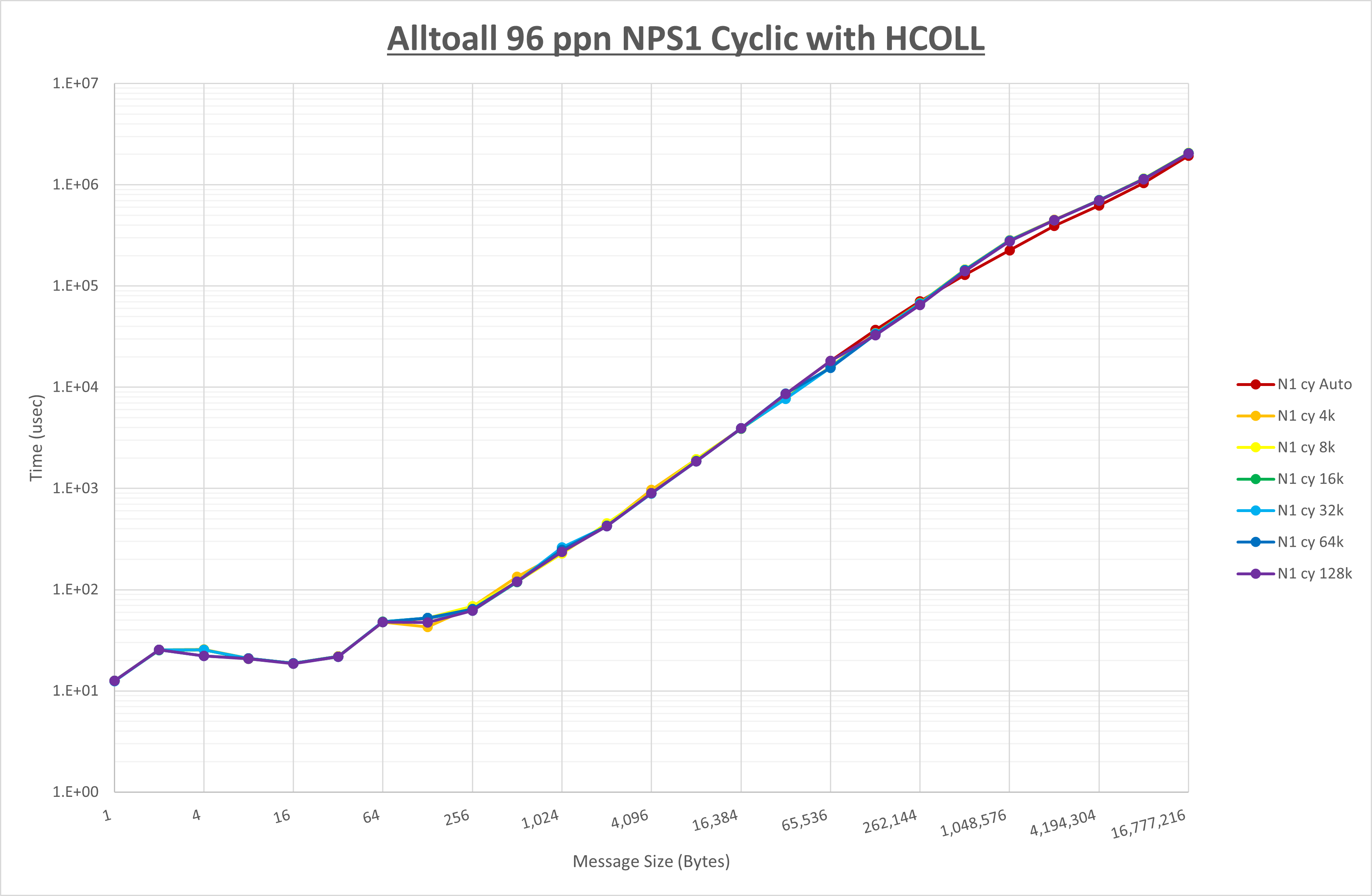

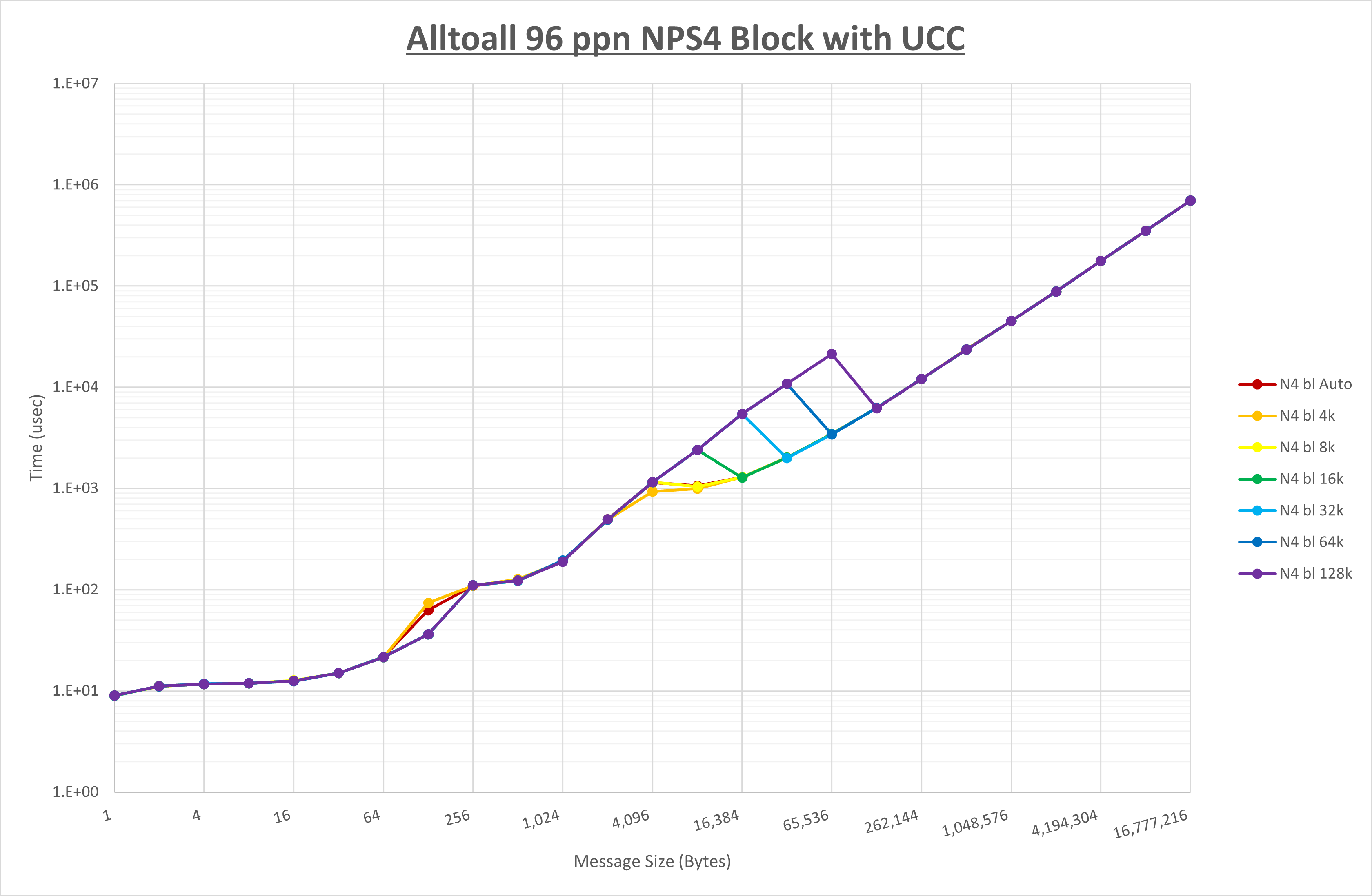

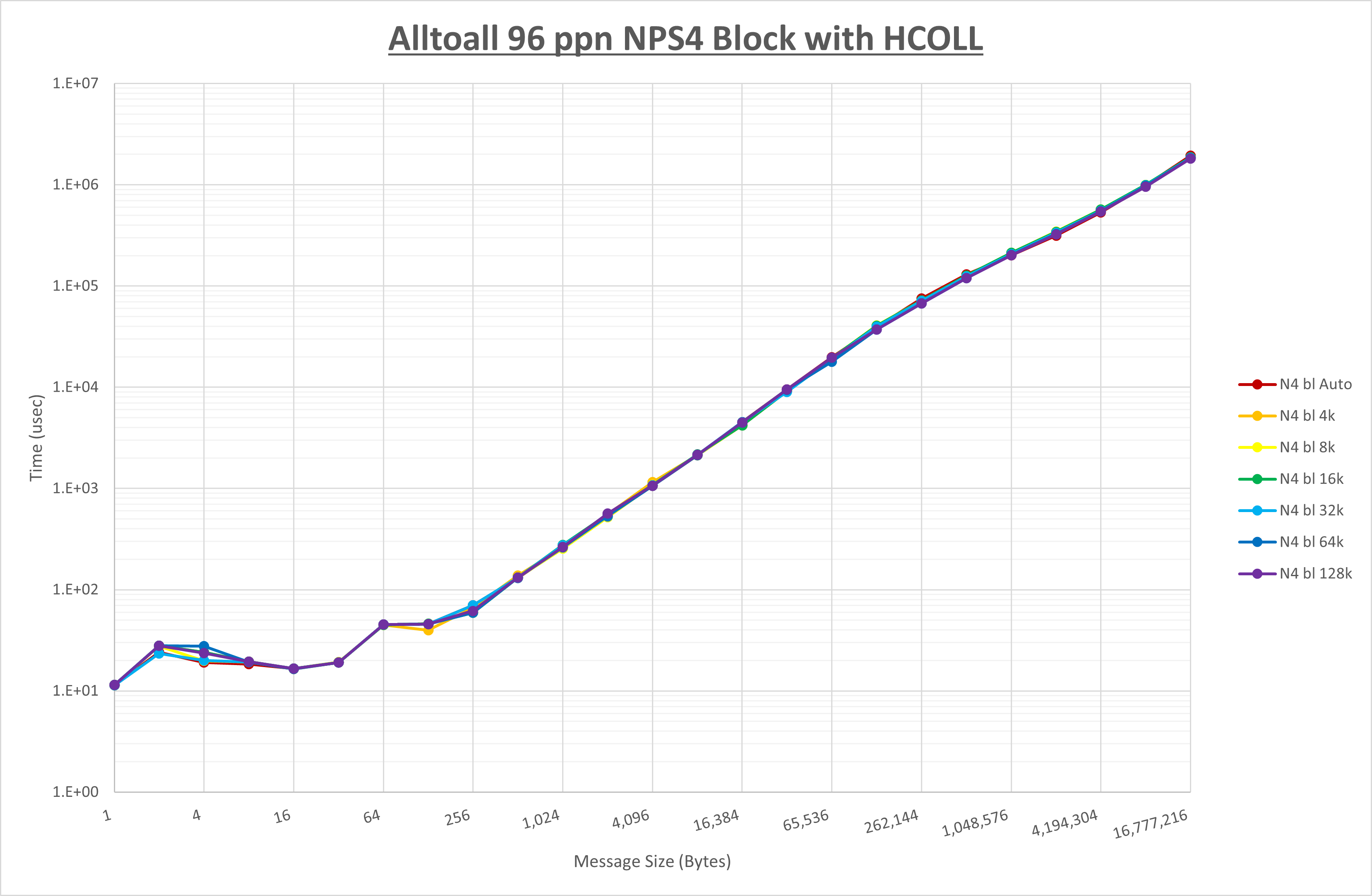

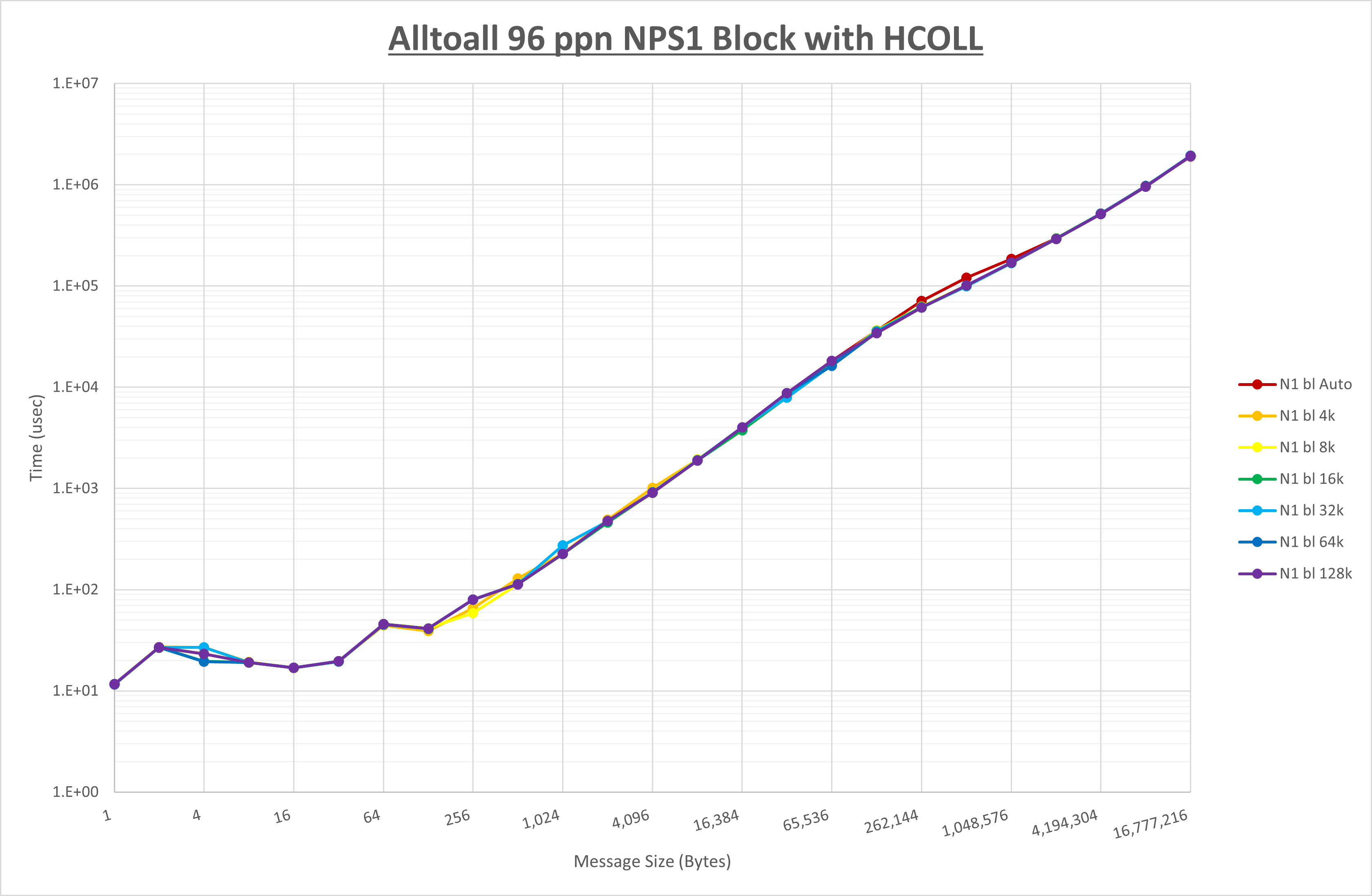

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Alltoall の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

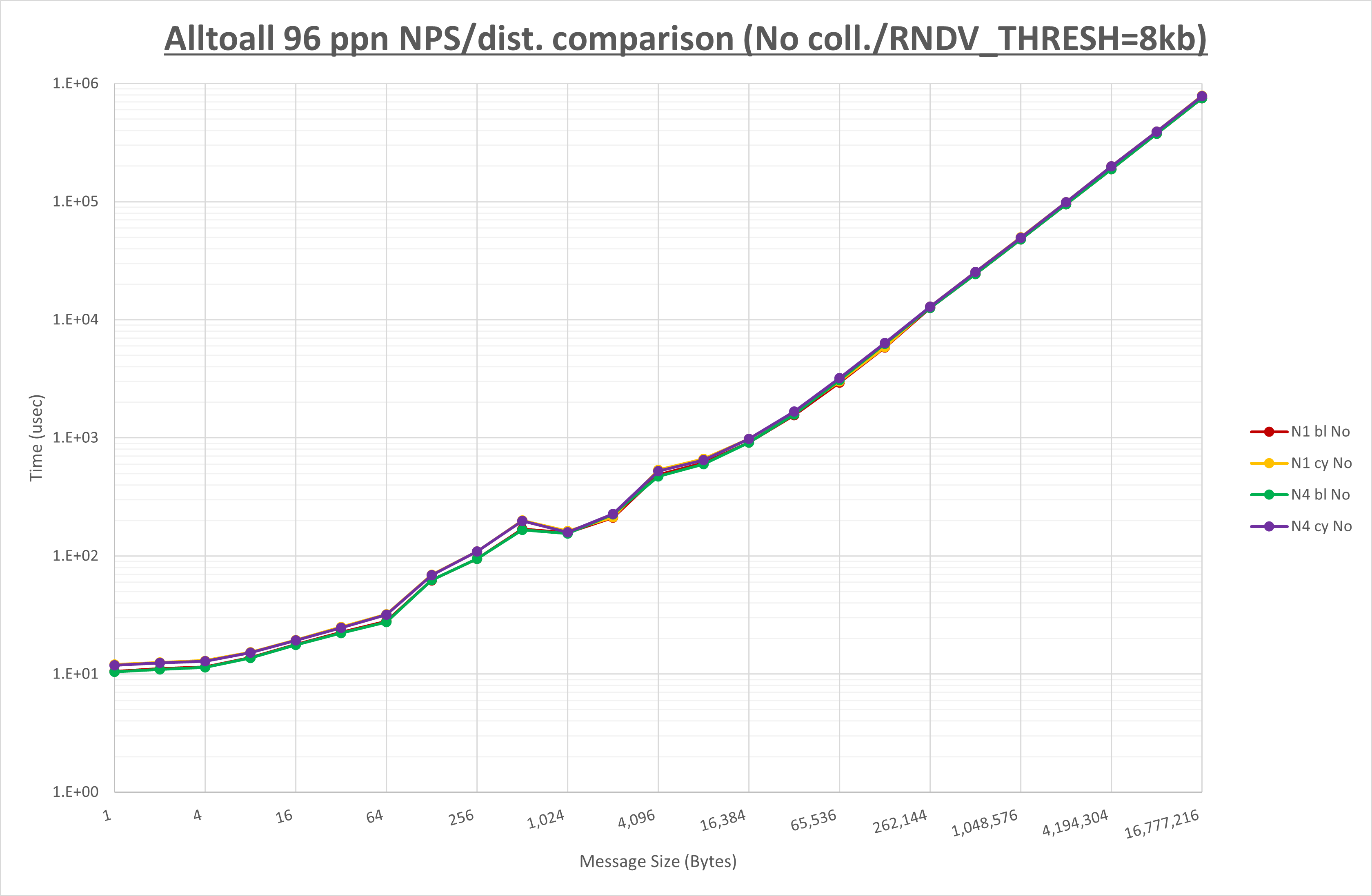

以上より、 UCX_RNDV_THRESH を 8kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

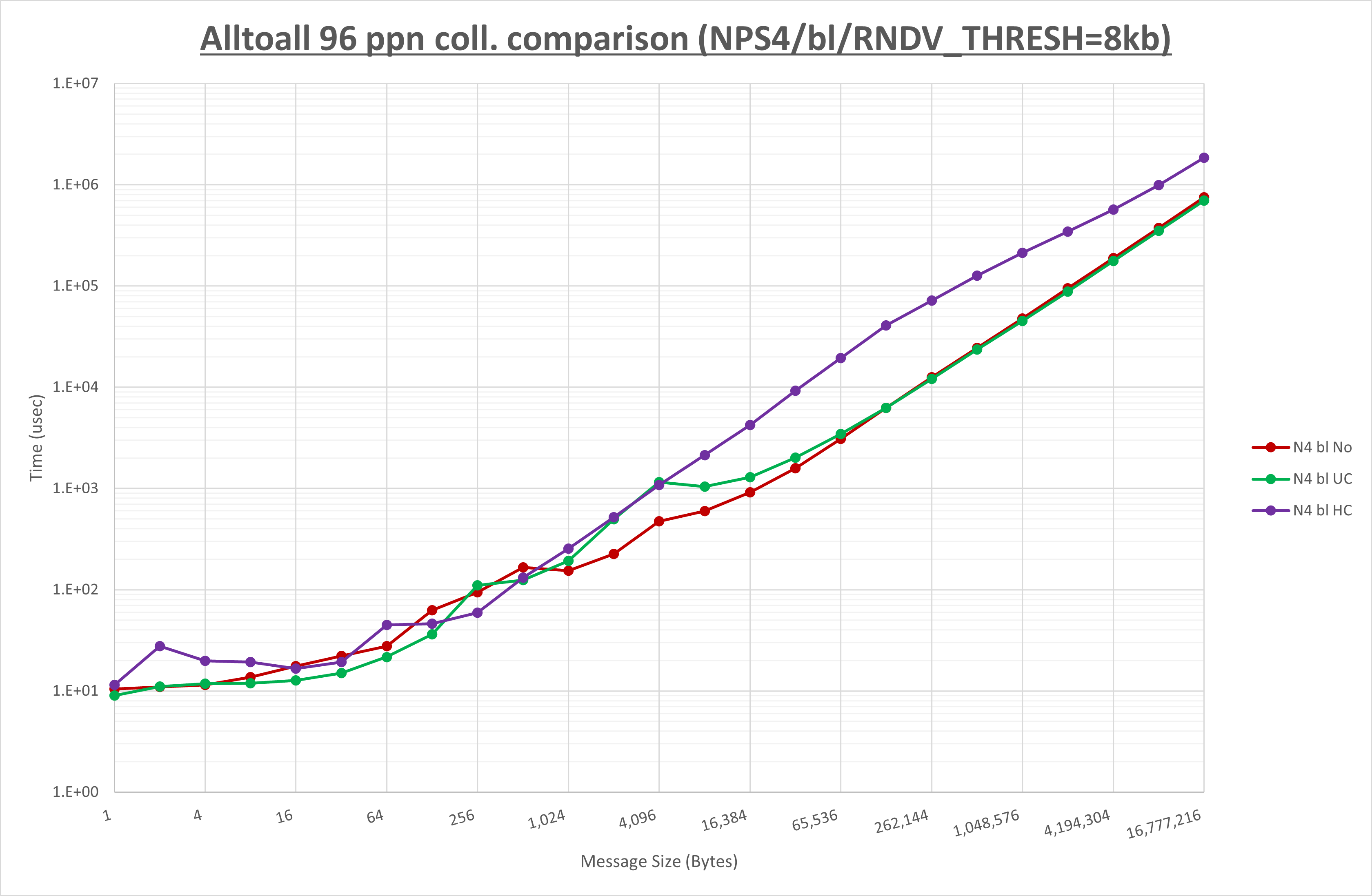

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり8KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC はミドルメッセージサイズで性能が低下
- HCOLL はほぼ全てのメッセージサイズで性能が低下し1KB以上で性能低下が顕著
3-2. AllgatherPermalink

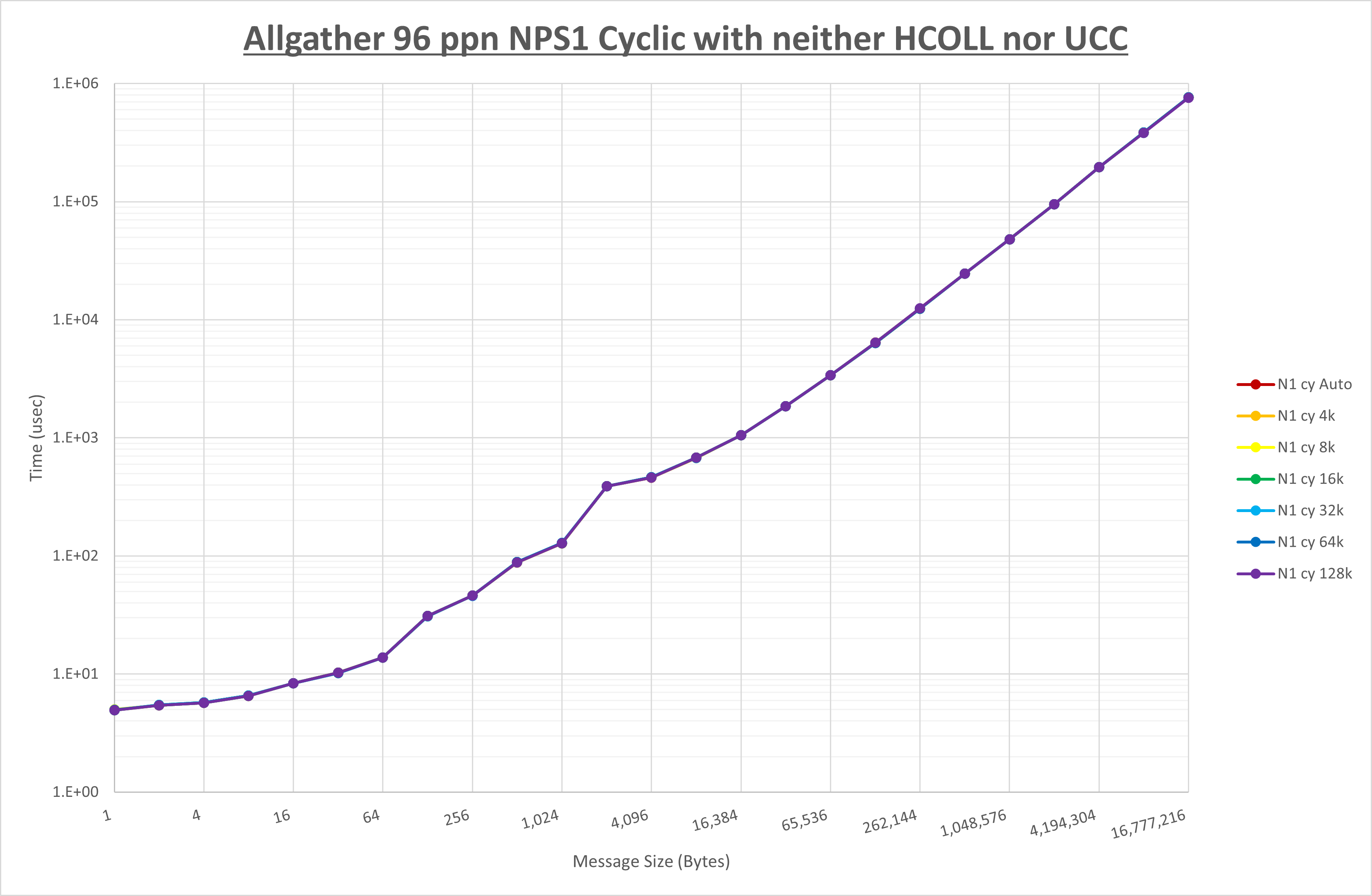

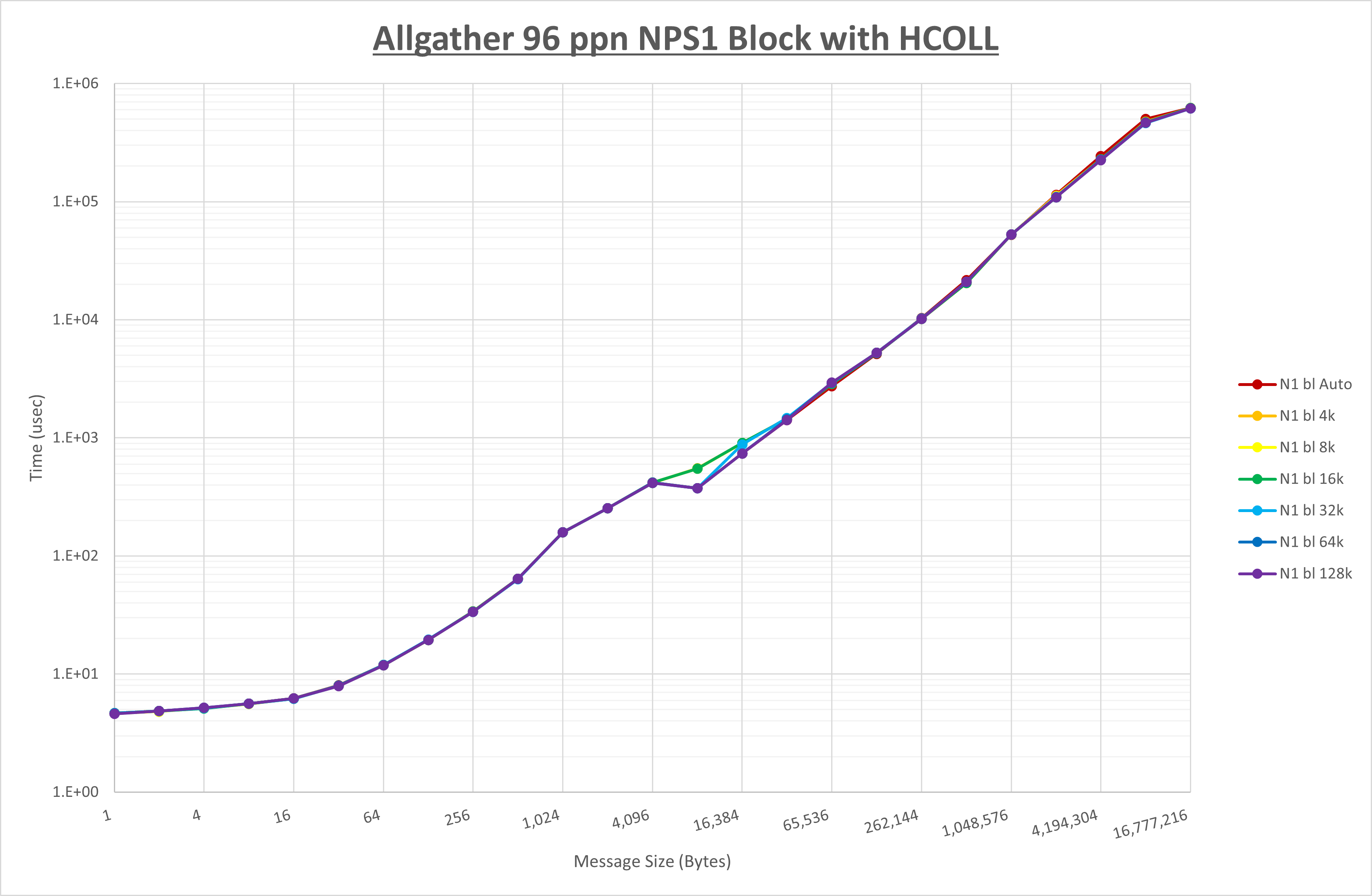

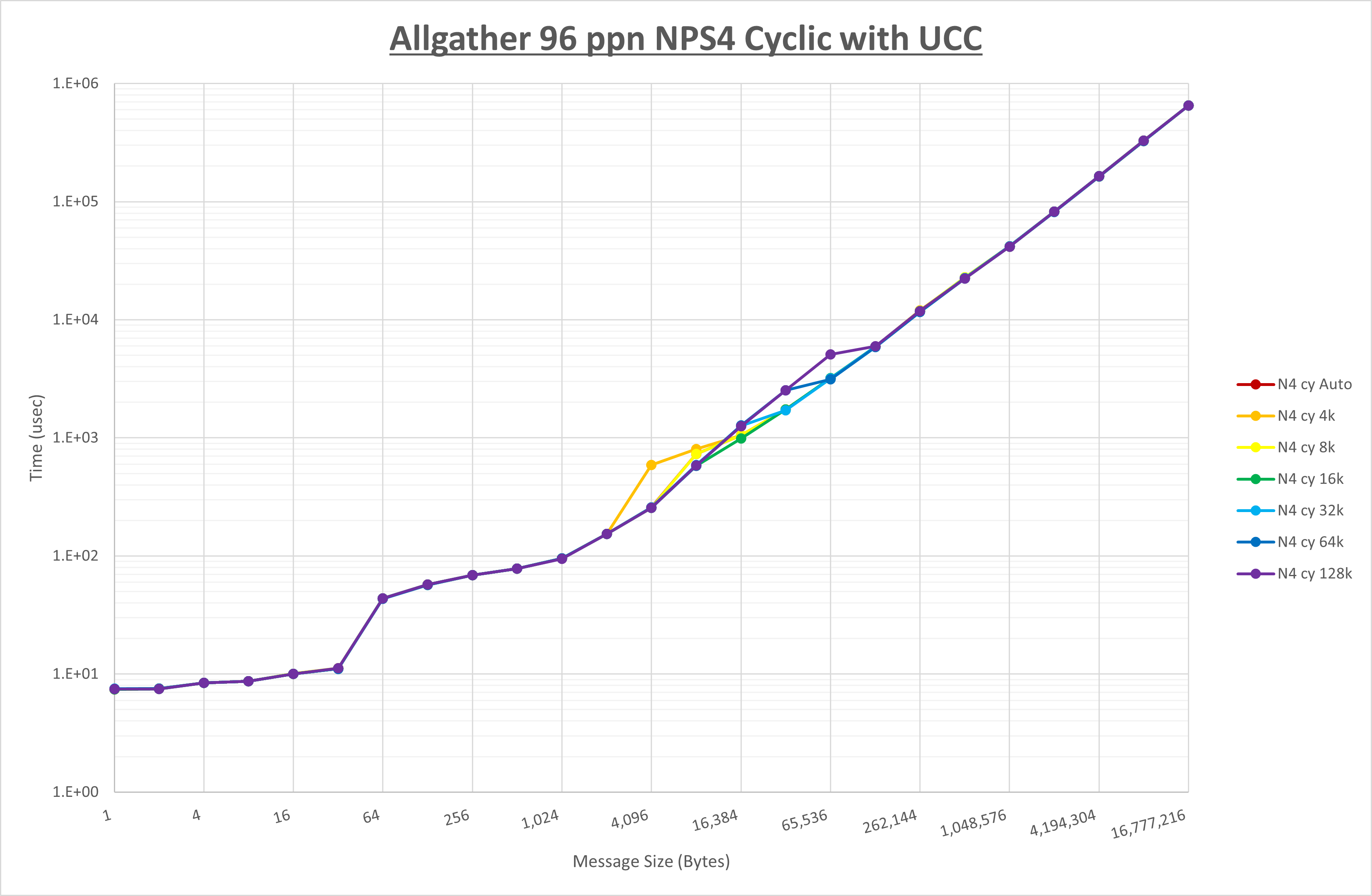

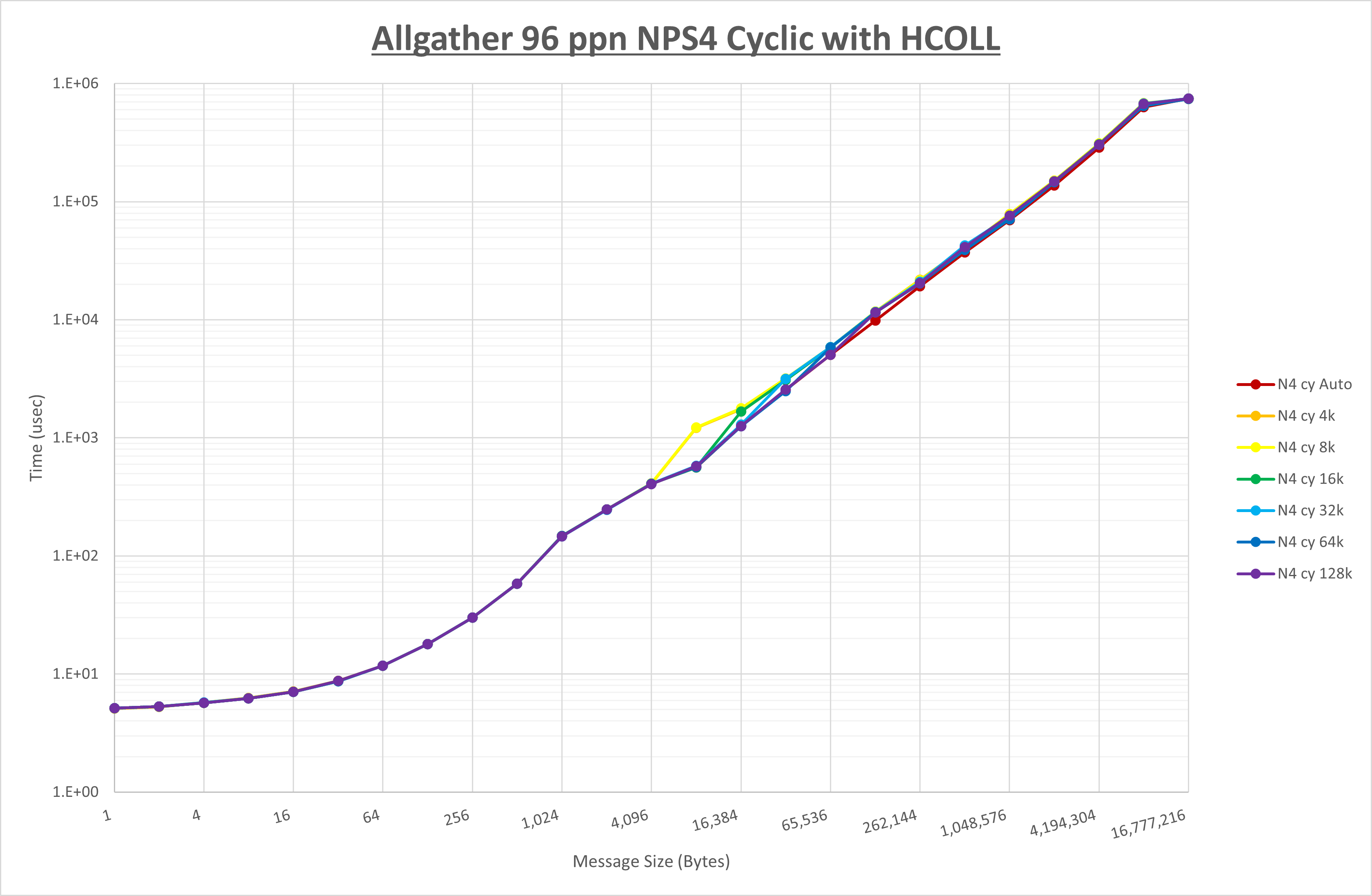

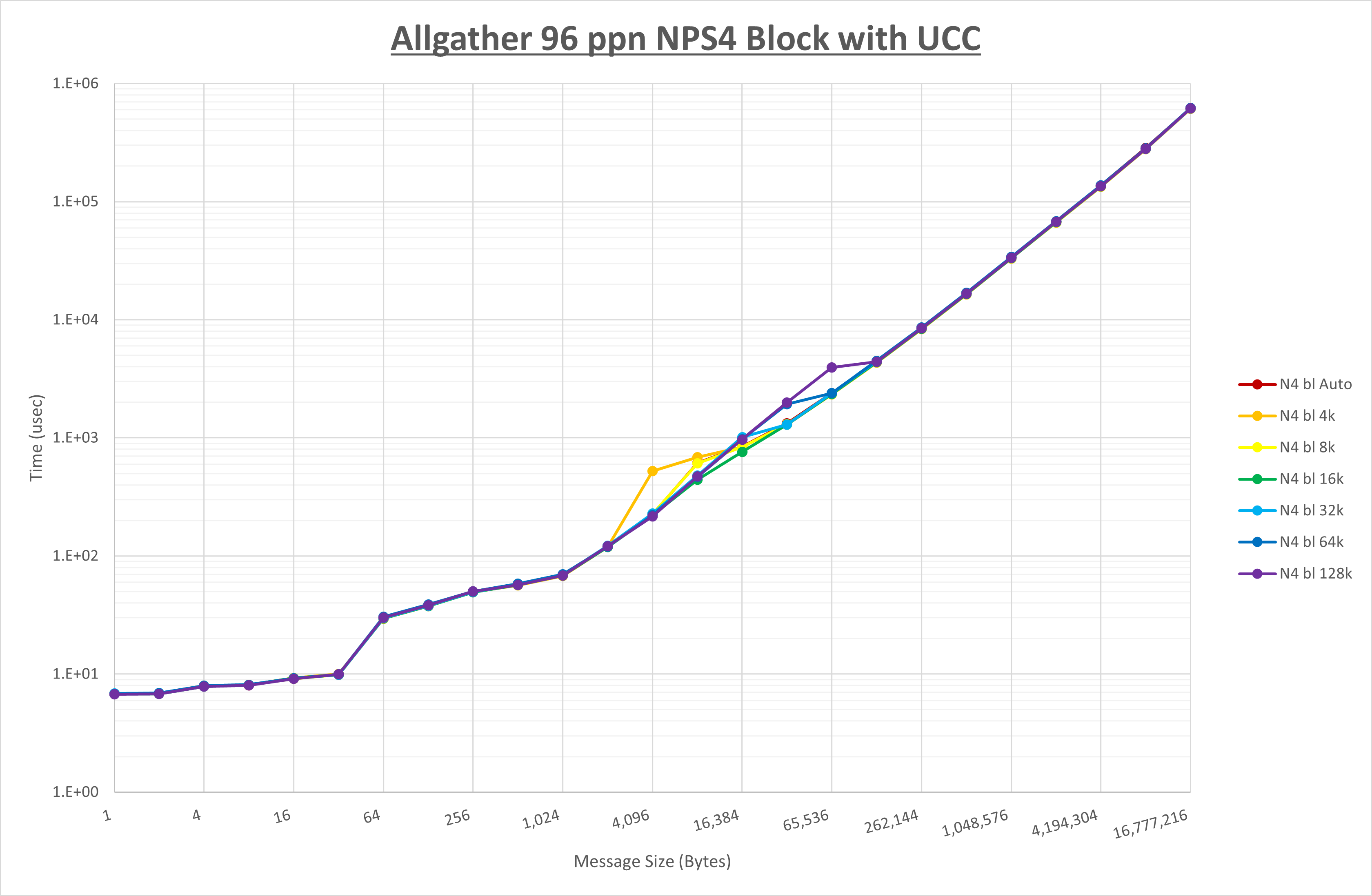

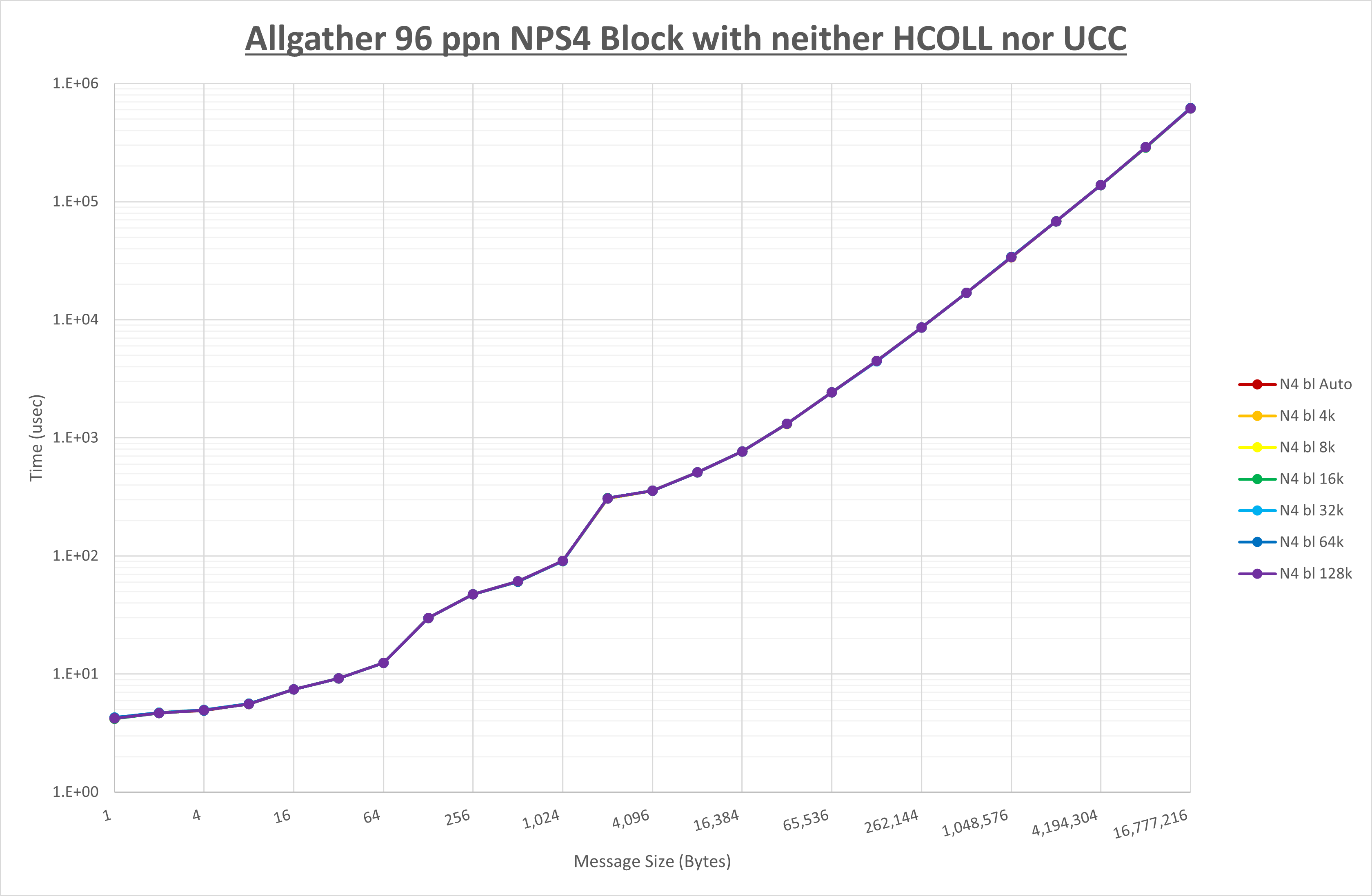

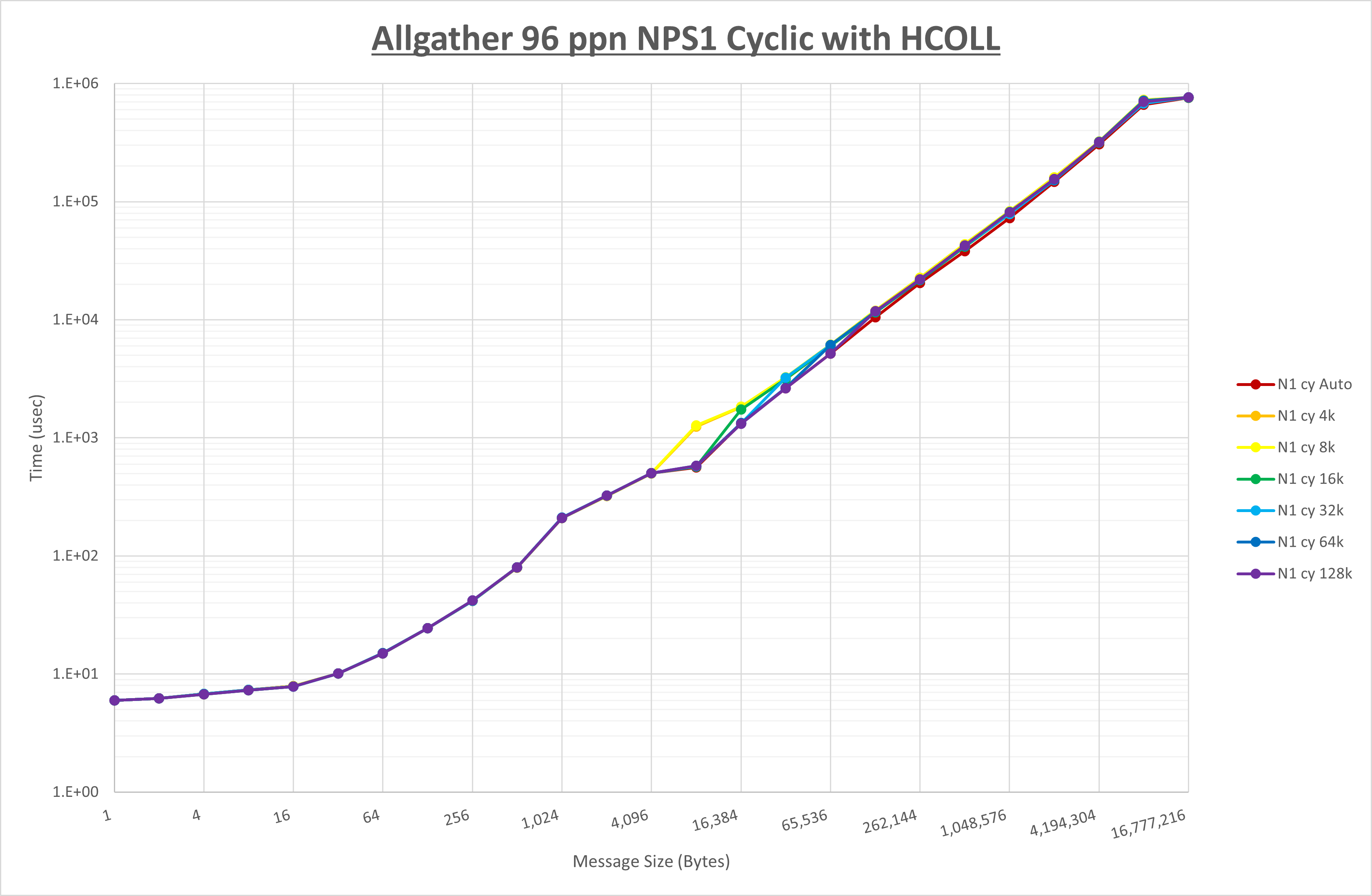

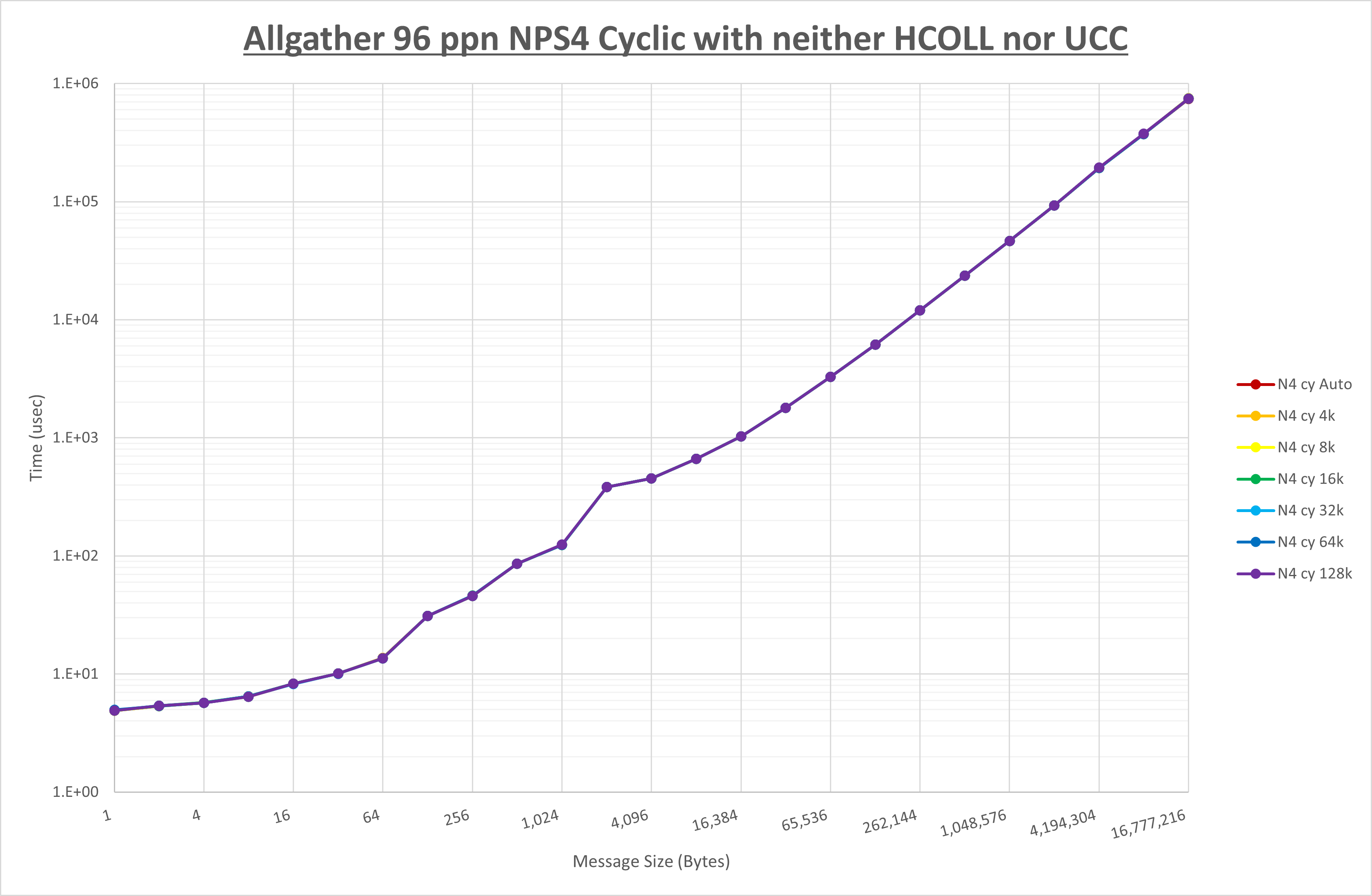

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allgather の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。
以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。
以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は128B以下のメッセージサイズで性能が低下
- HCOLL は16Bから4KBのメッセージサイズで性能向上がみられるが16KB以上では性能が低下
3-3. AllreducePermalink

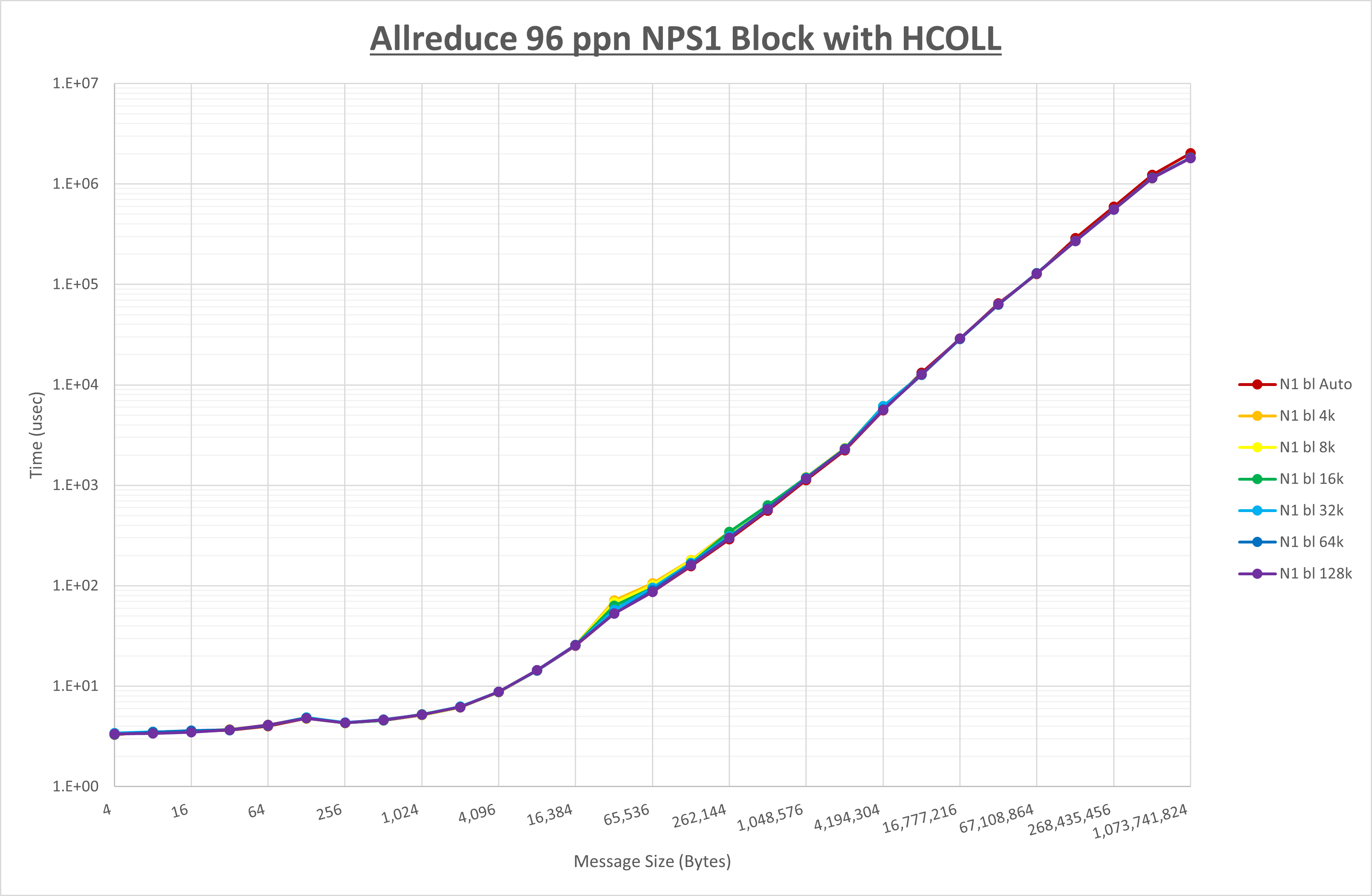

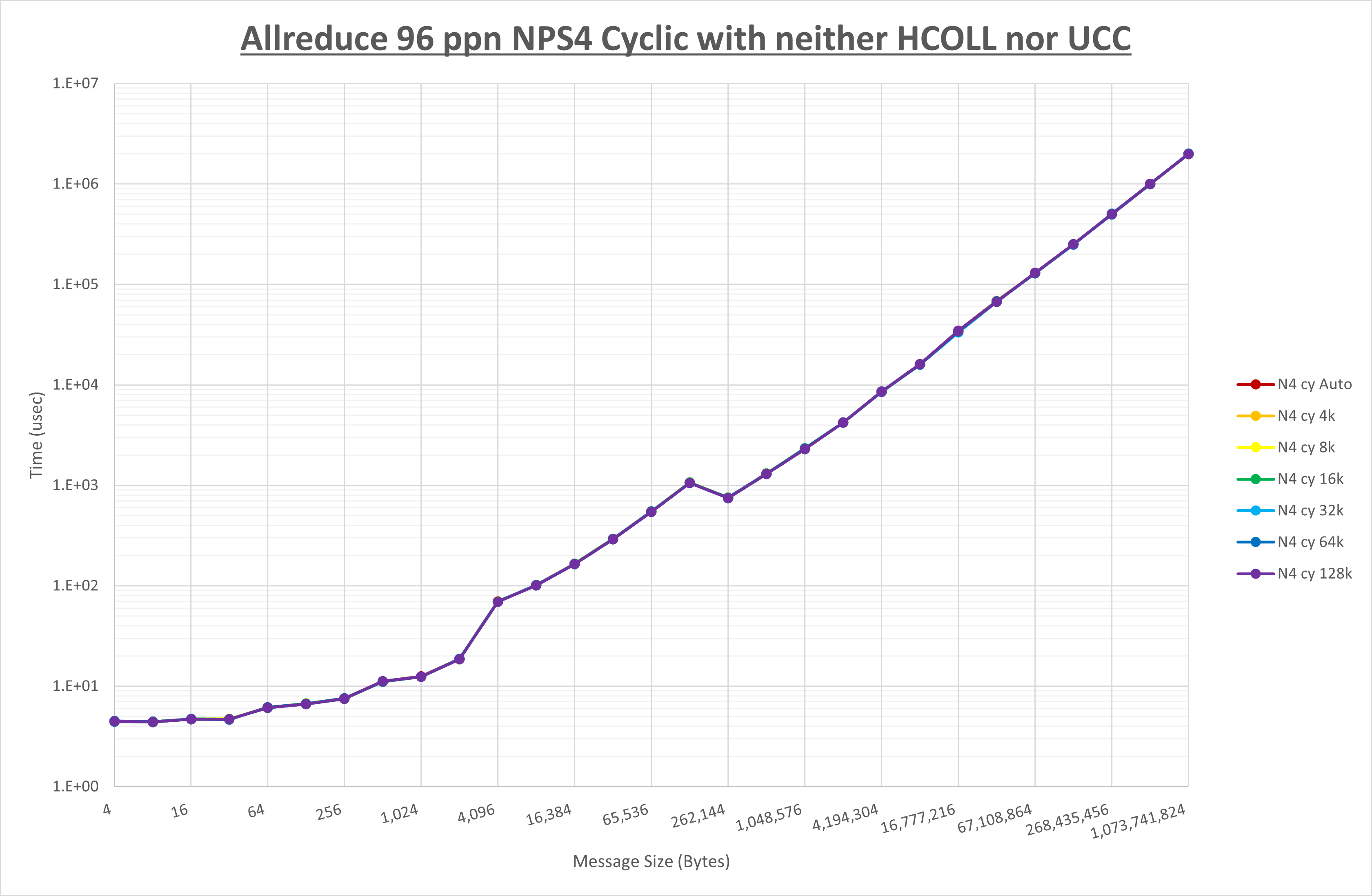

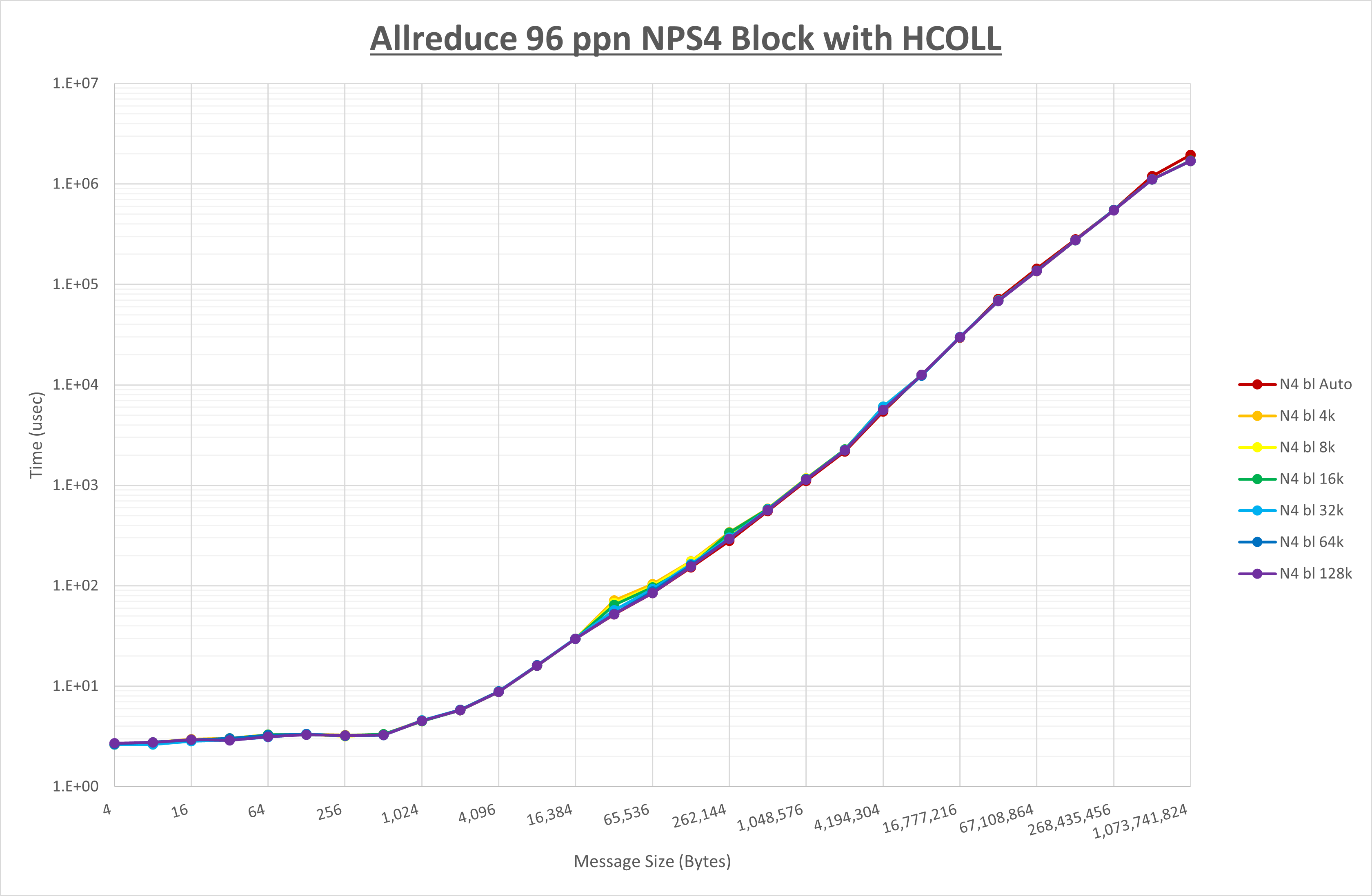

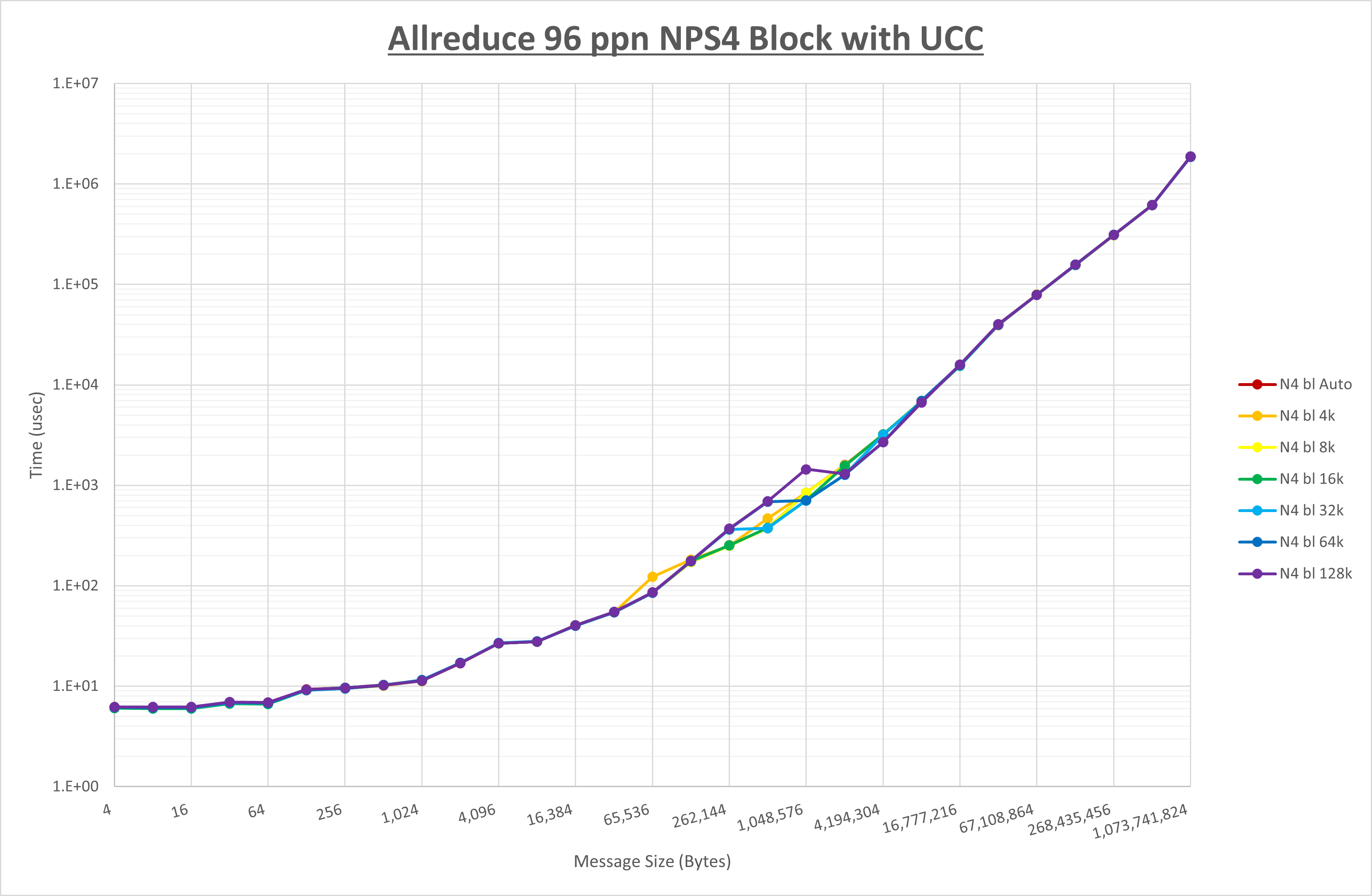

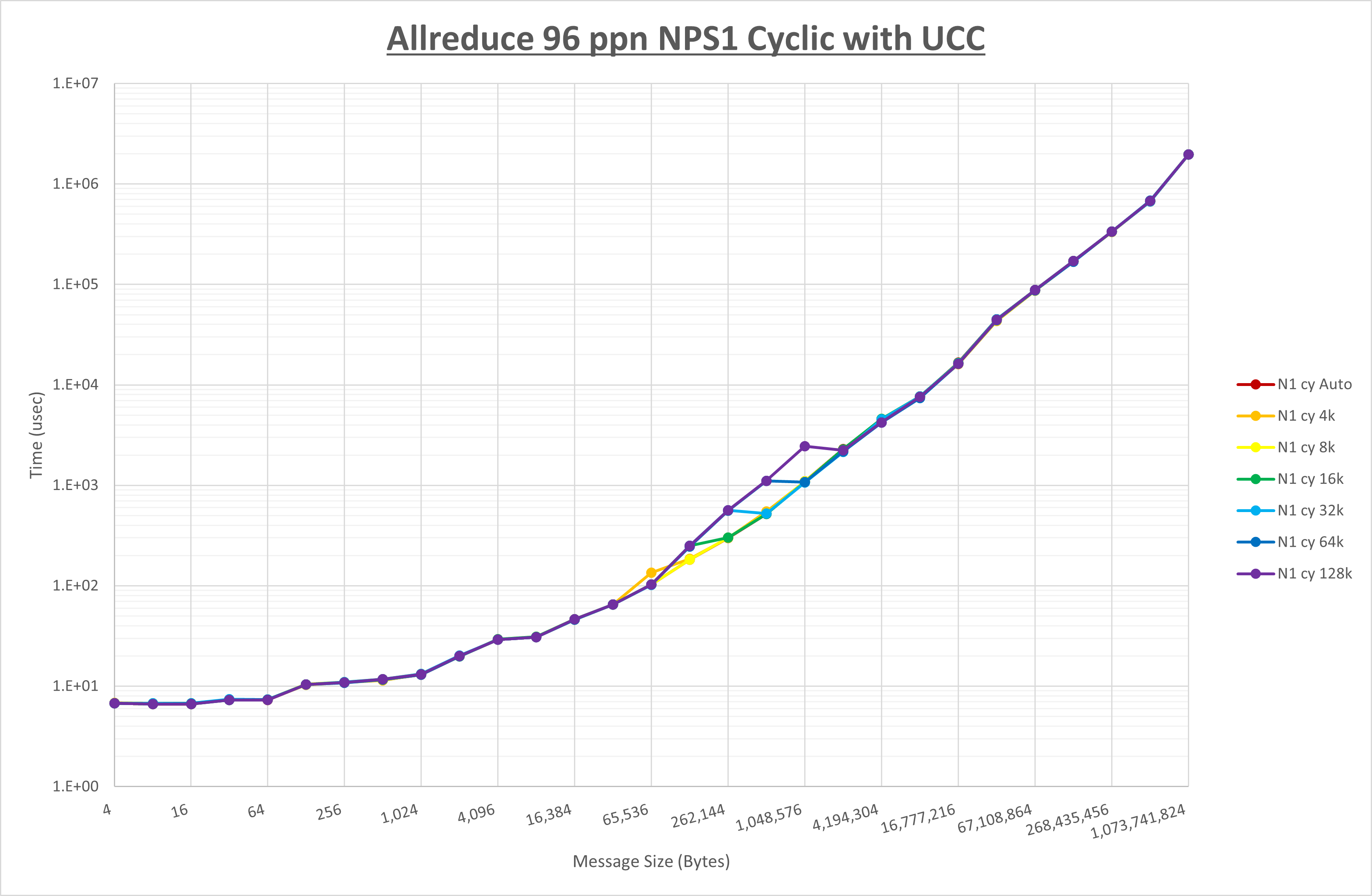

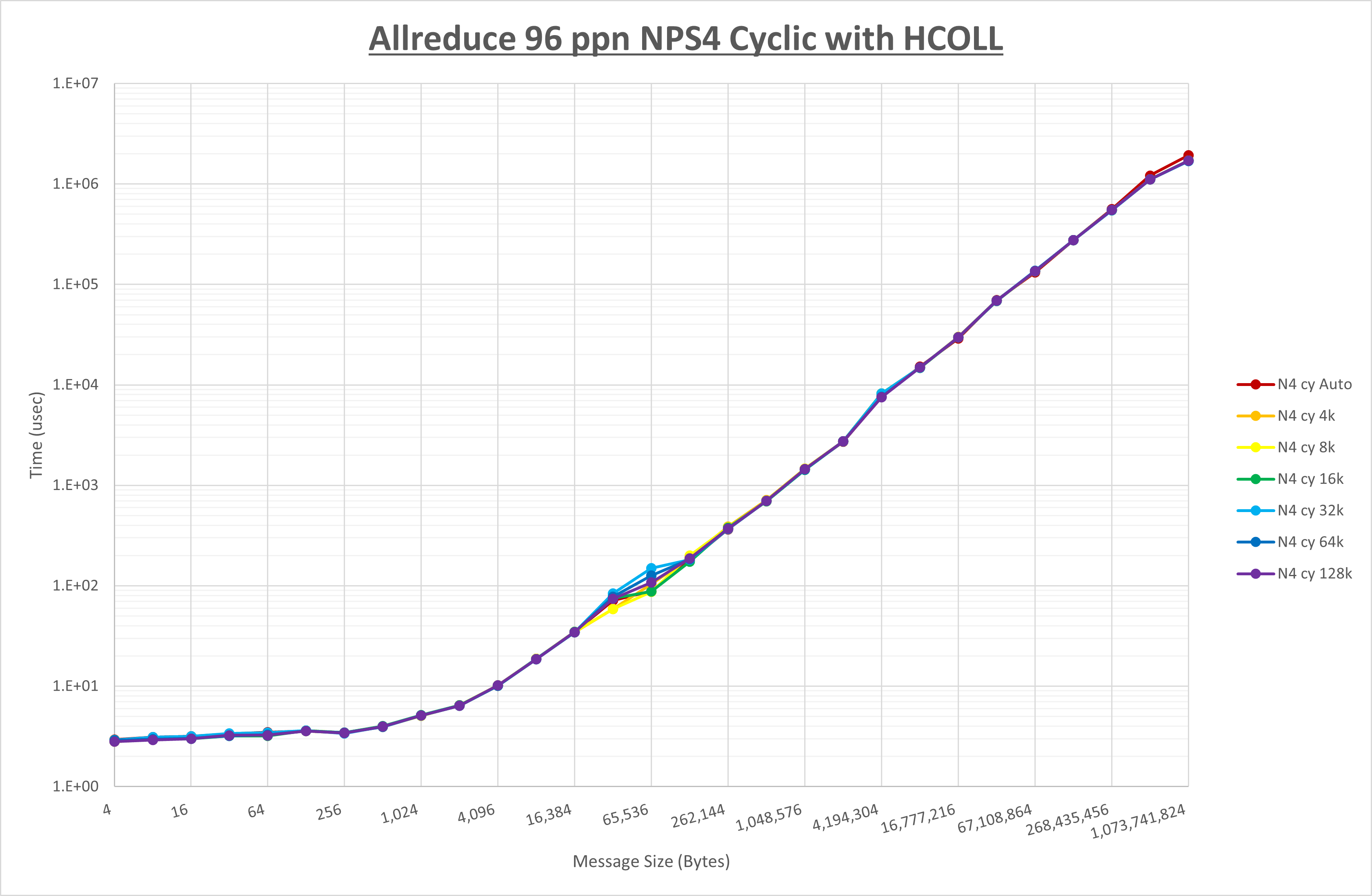

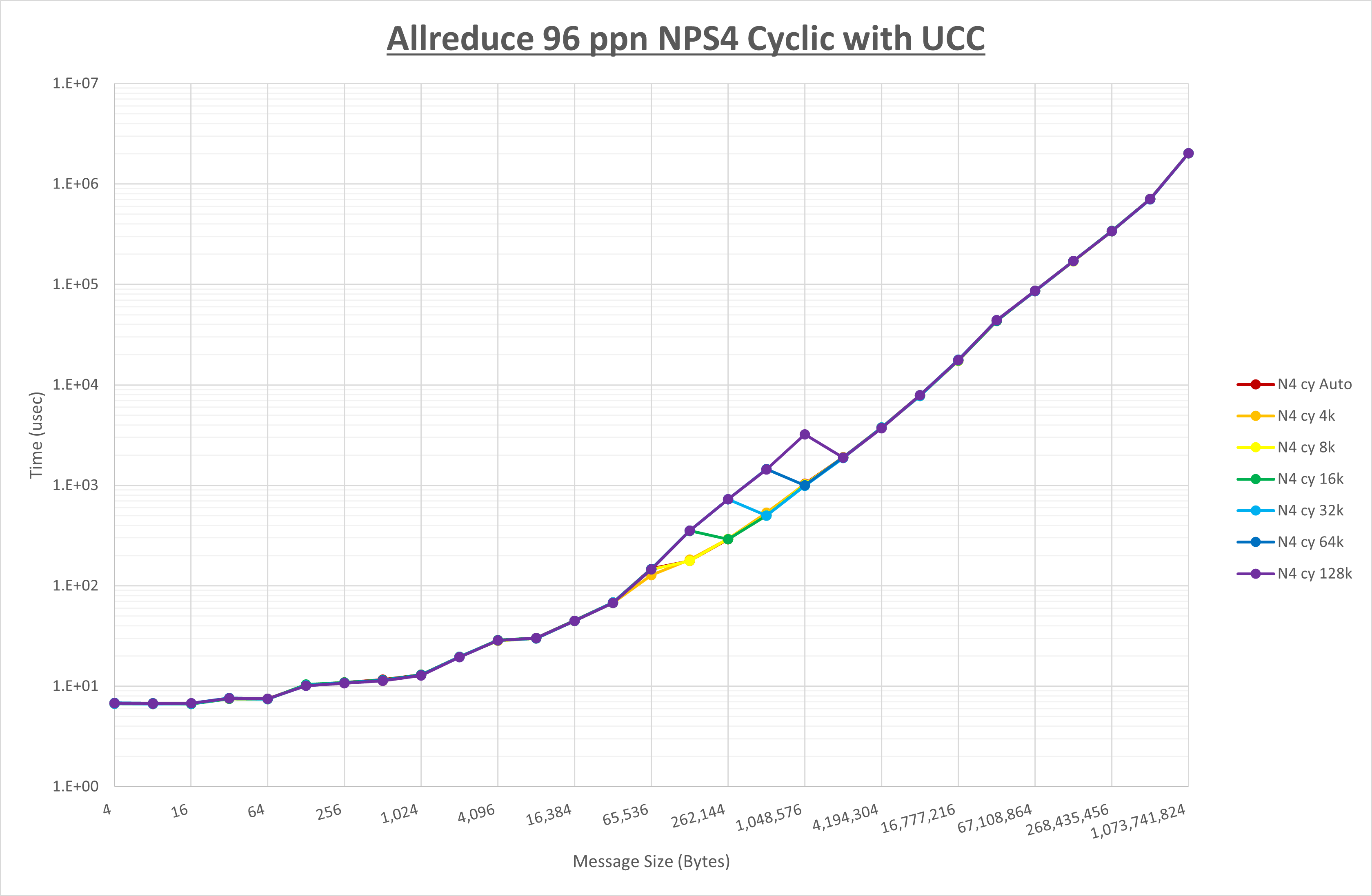

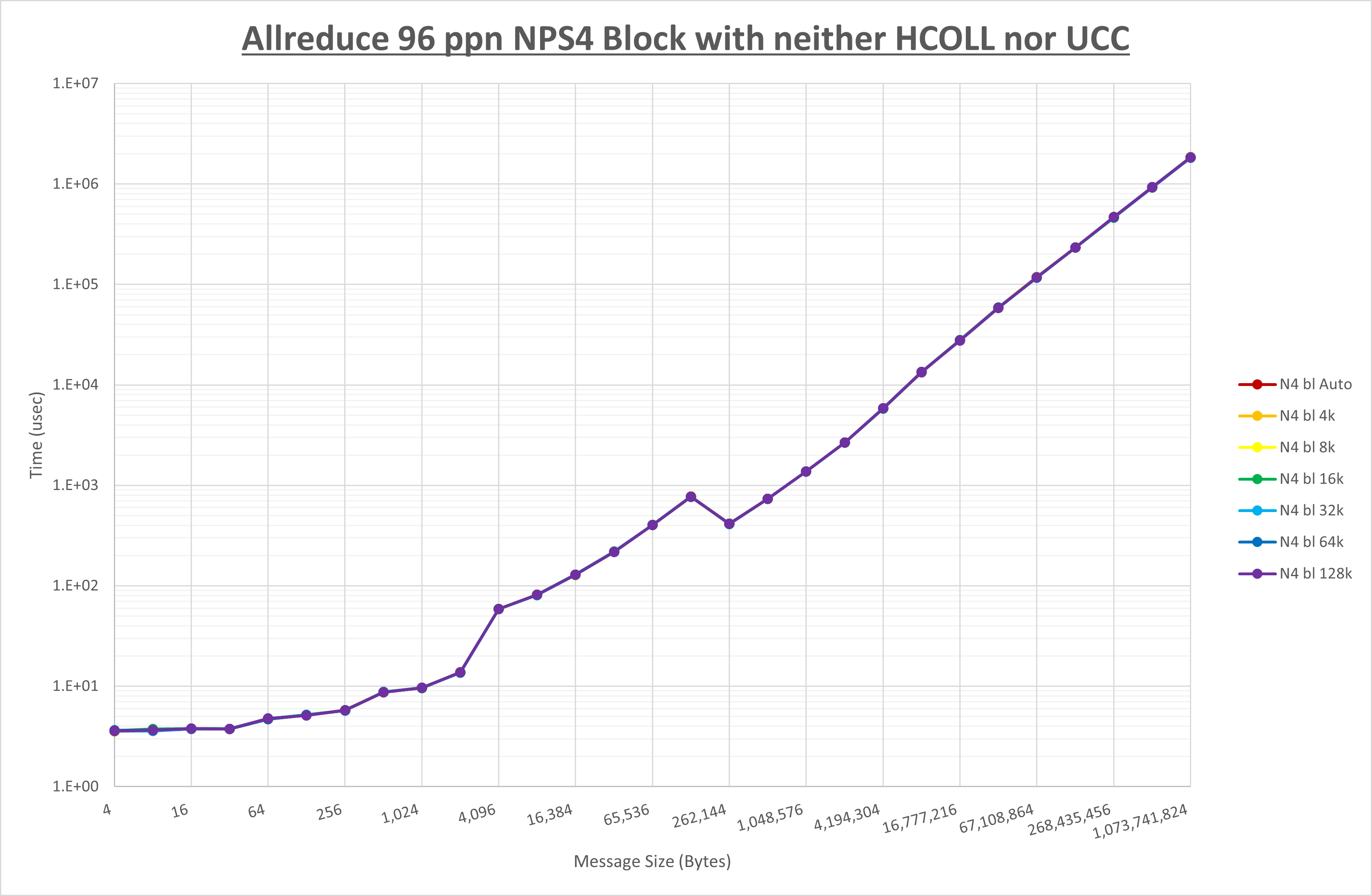

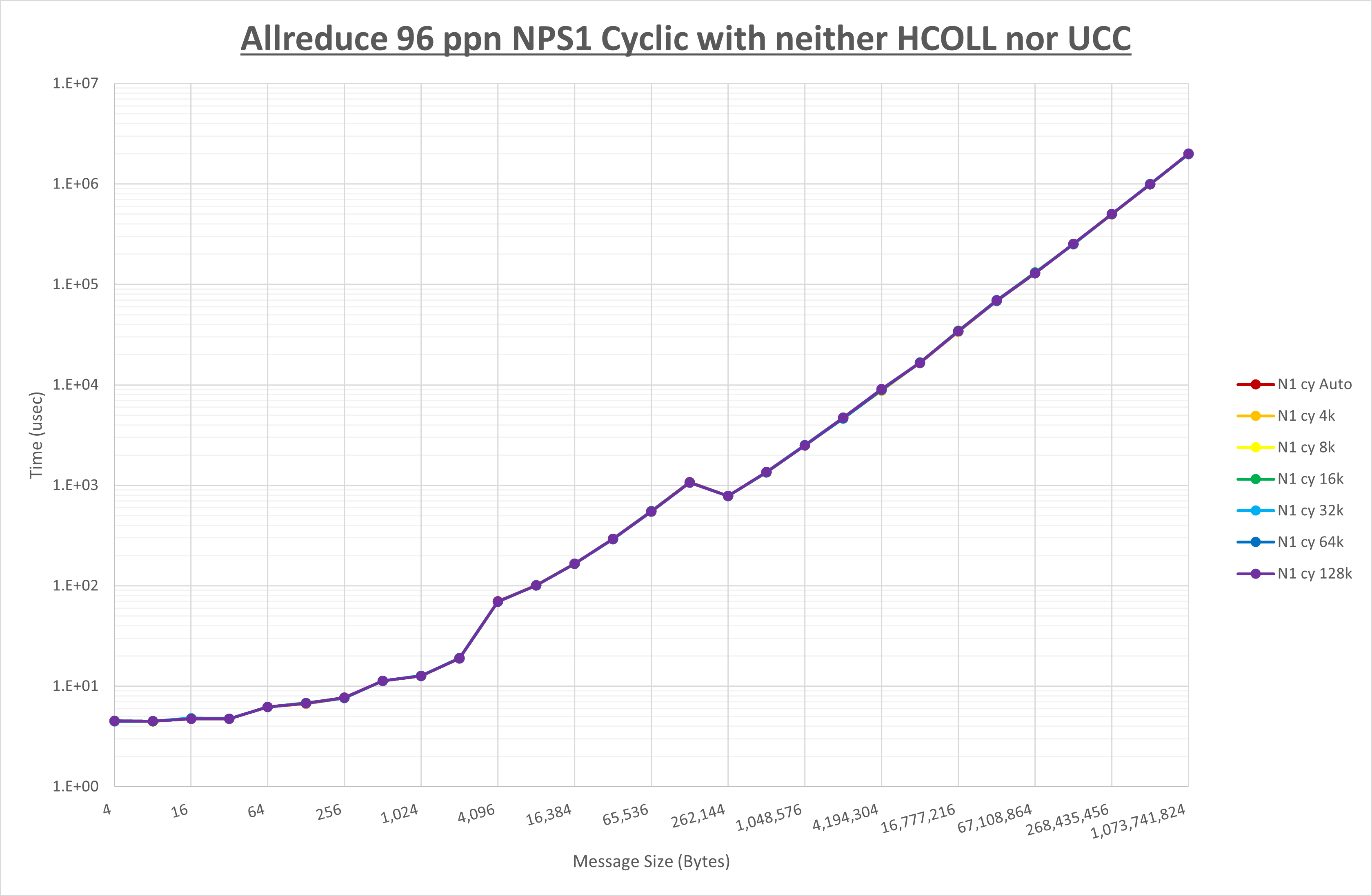

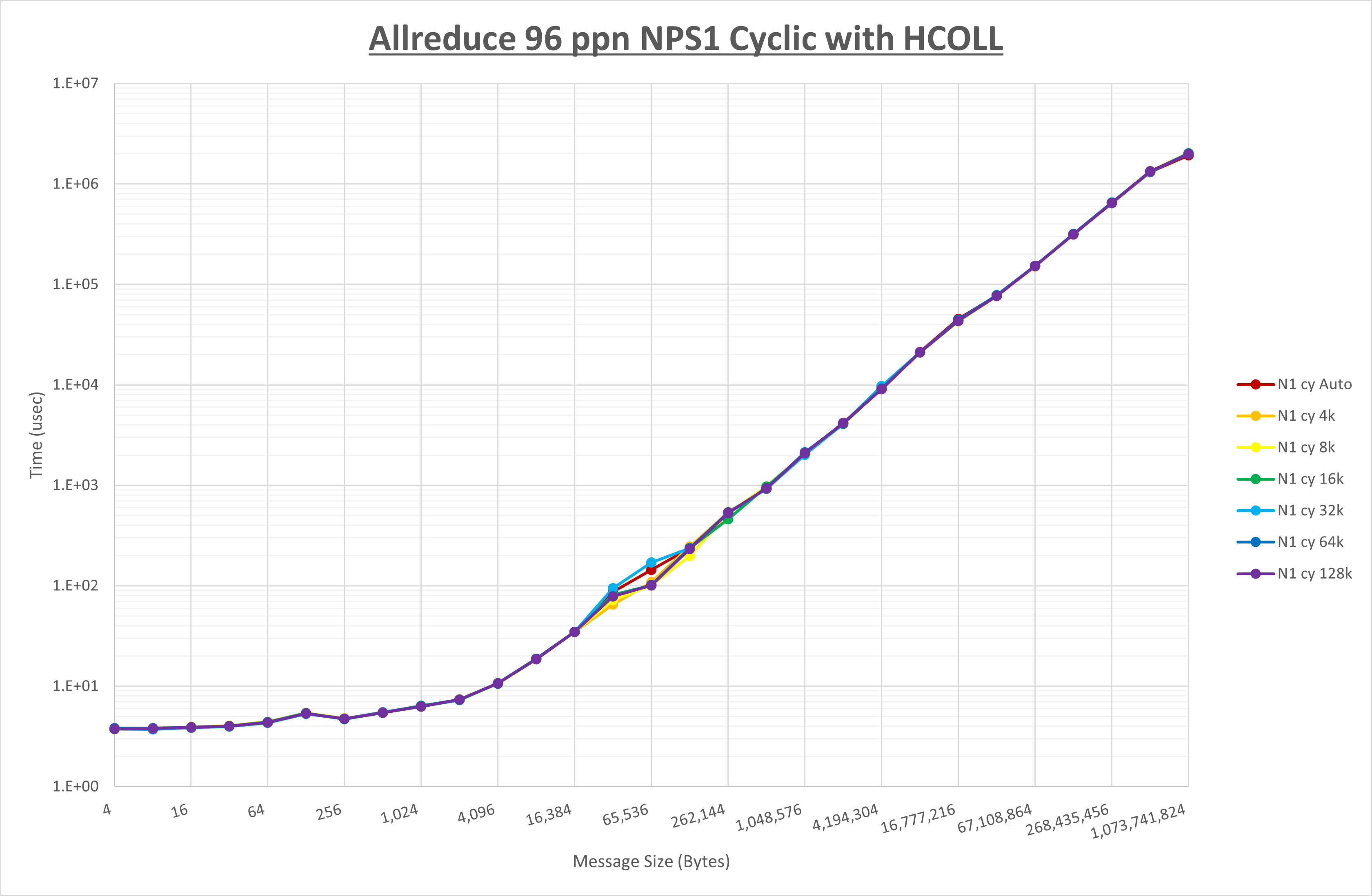

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allreduce の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

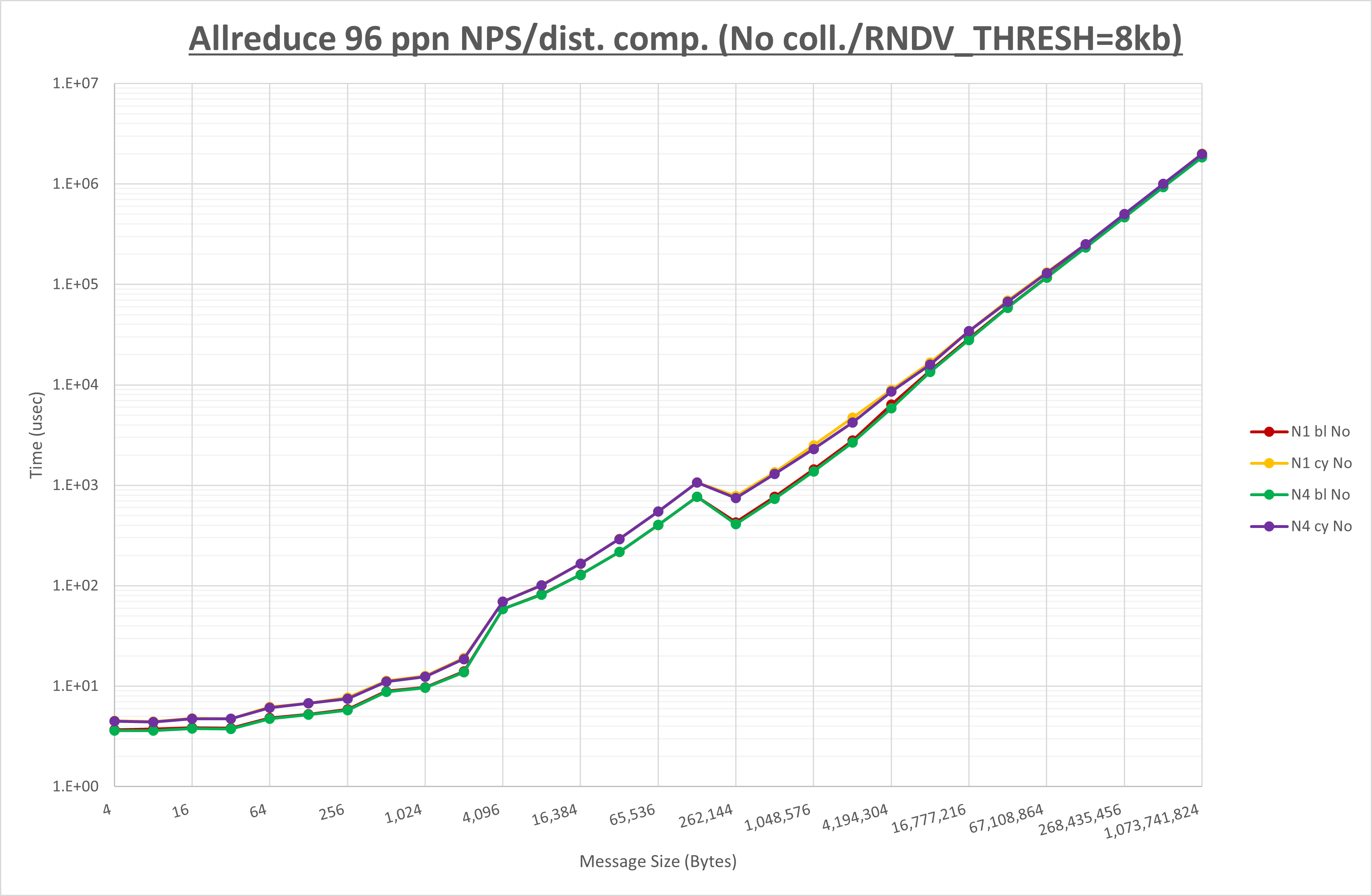

以上より、 UCX_RNDV_THRESH を 8kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

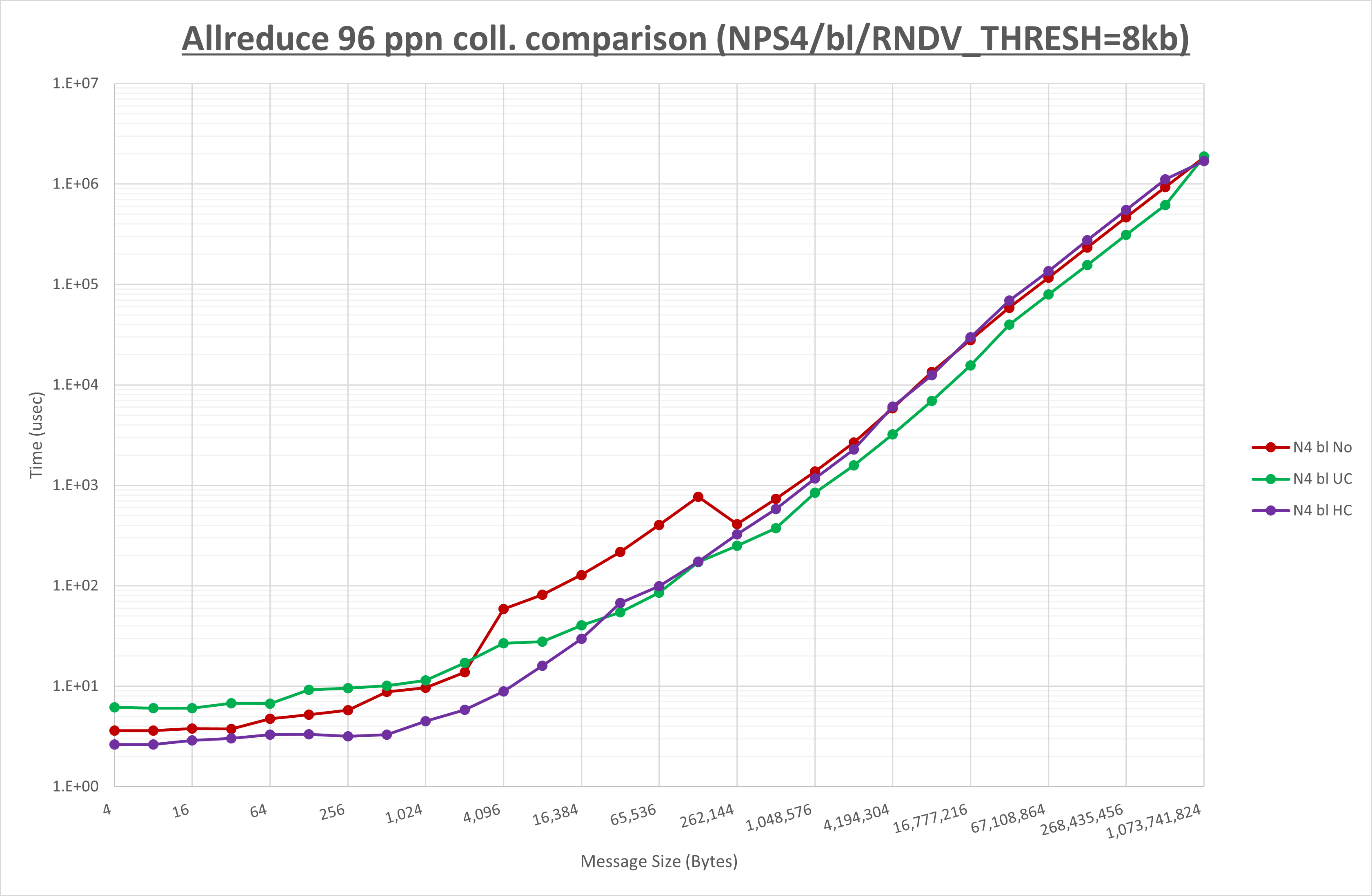

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり8KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は256B以下のメッセージサイズで性能が低下し4KB以上のメッセージサイズで性能が向上
- HCOLL は128KB以下のメッセージサイズで性能が向上しそのうち512B以上のメッセージサイズで性能向上が顕著
4. 192 MPIプロセスPermalink
4-0. 概要Permalink
本章は、1ノードに192 MPIプロセスを割当てる場合の最適な 実行時パラメータ の組み合わせを、MPI集合通信関数毎に検証し、その結果を考察します。
4-1. AlltoallPermalink

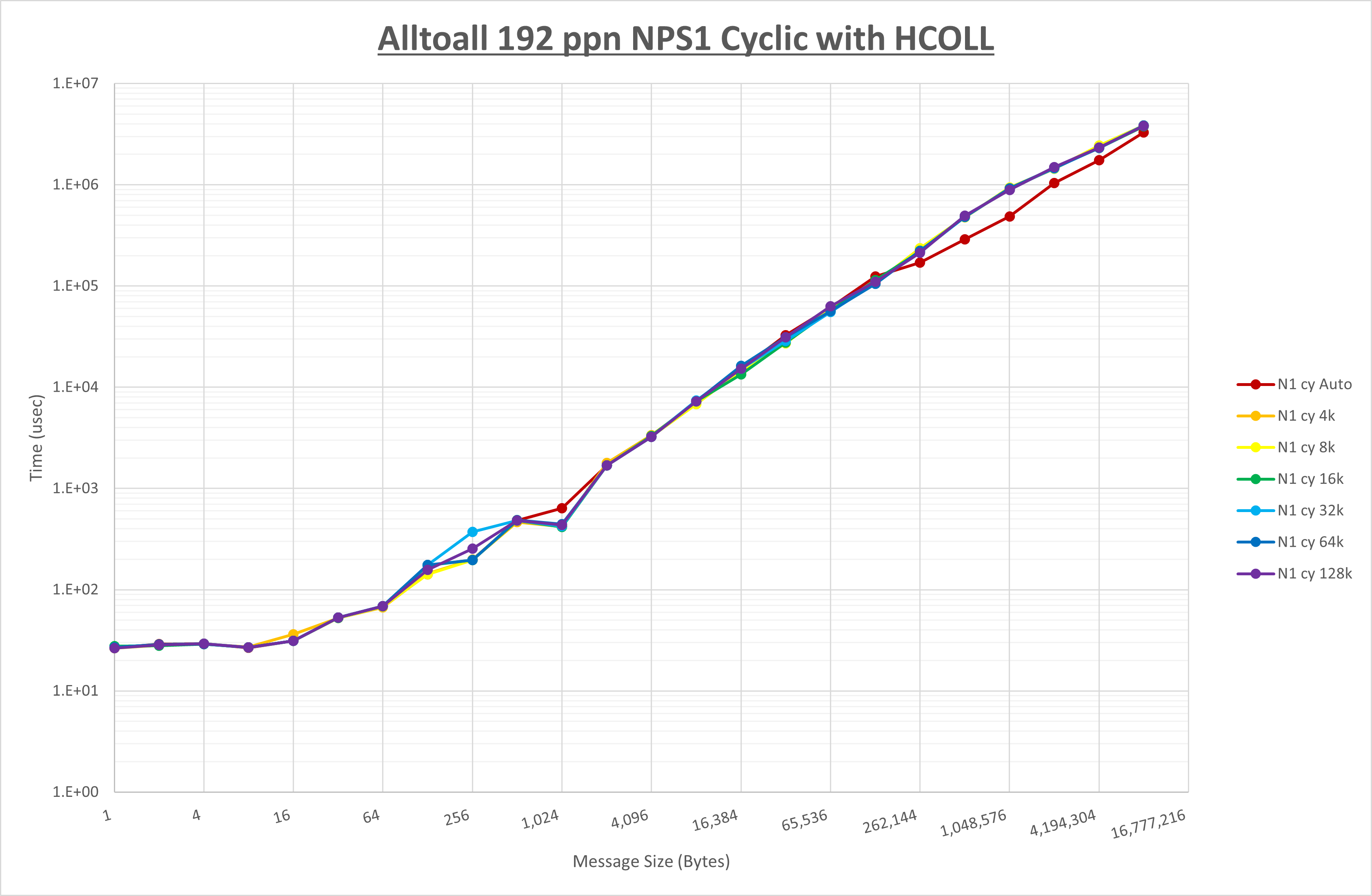

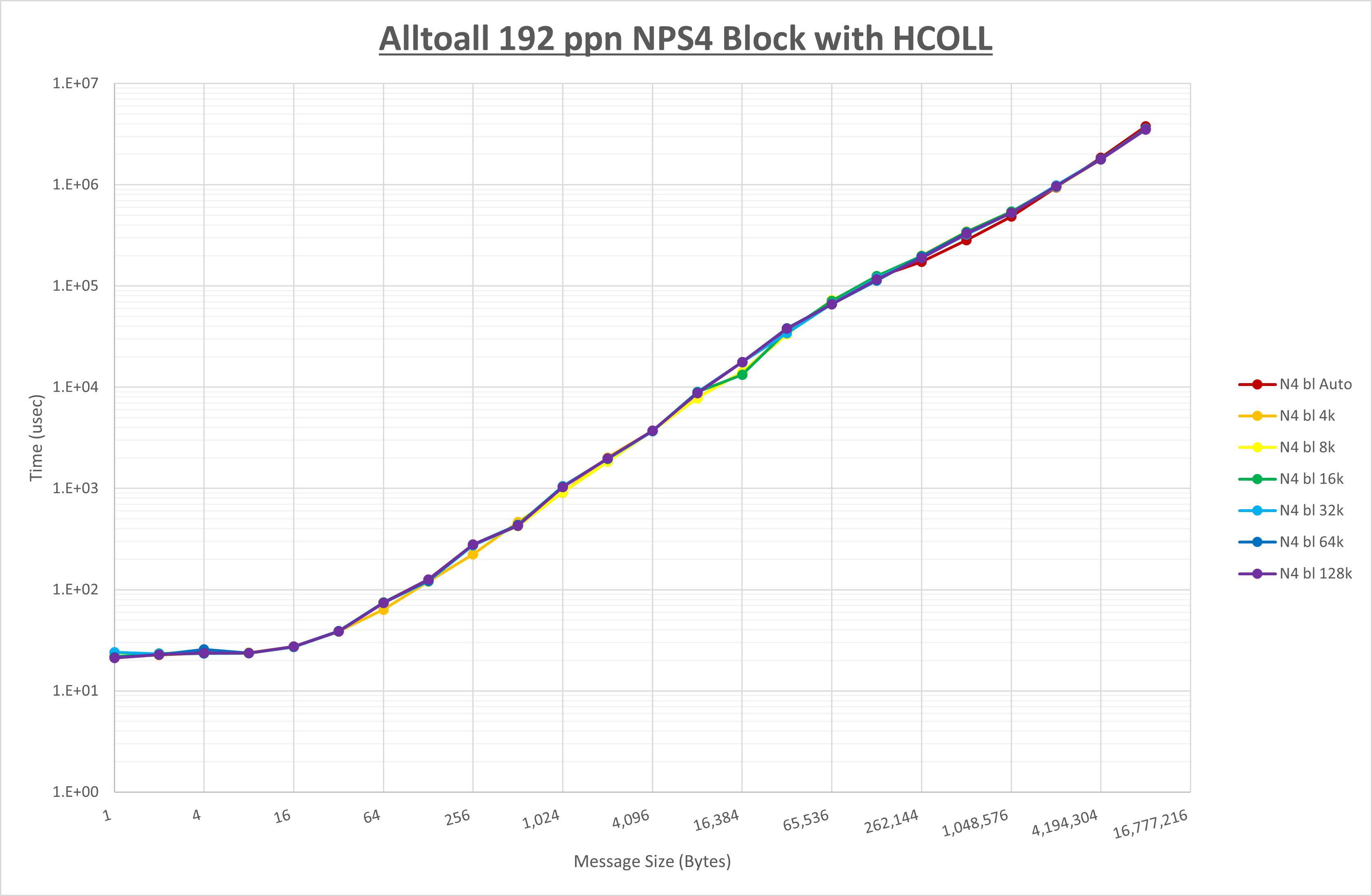

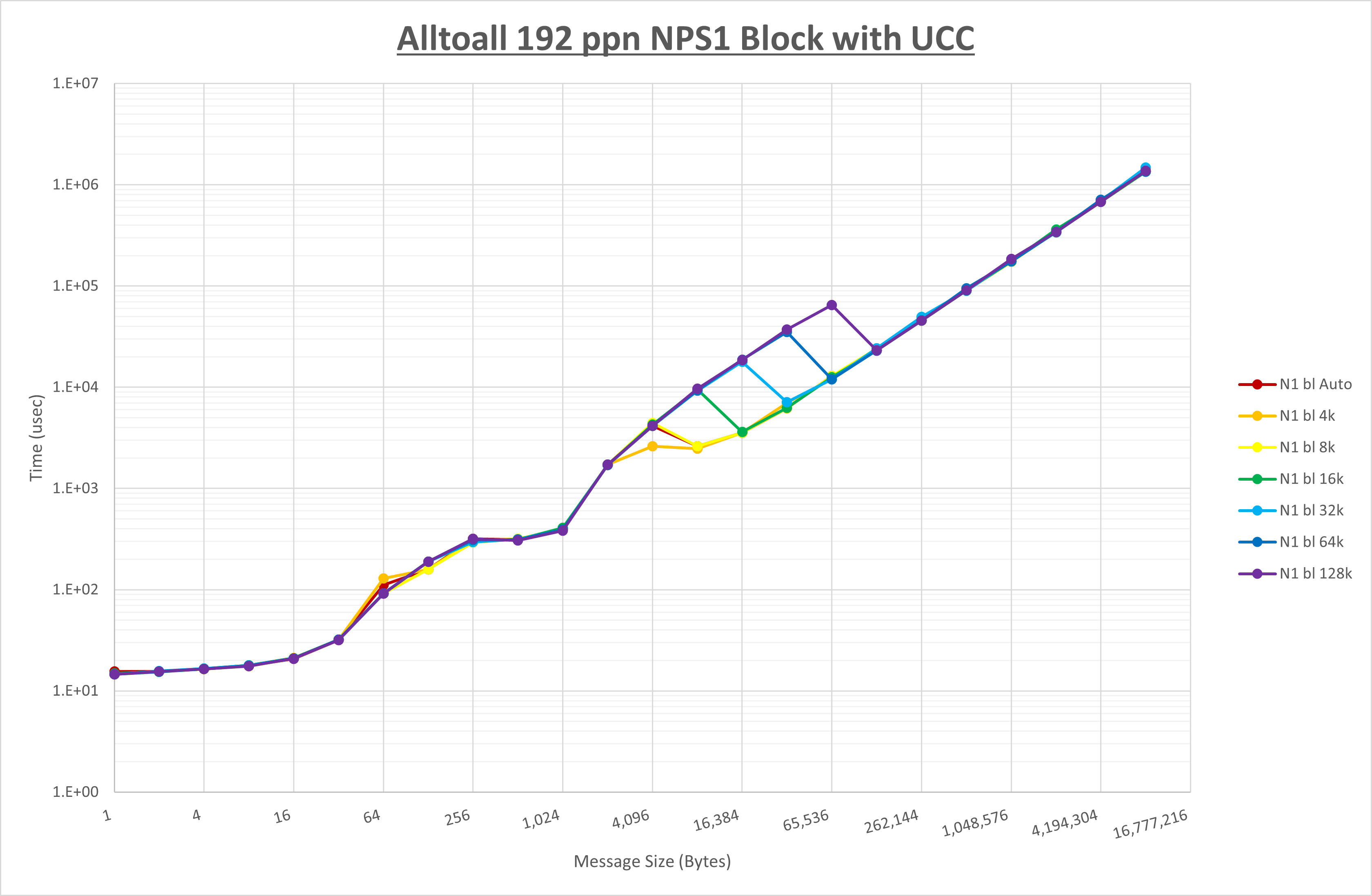

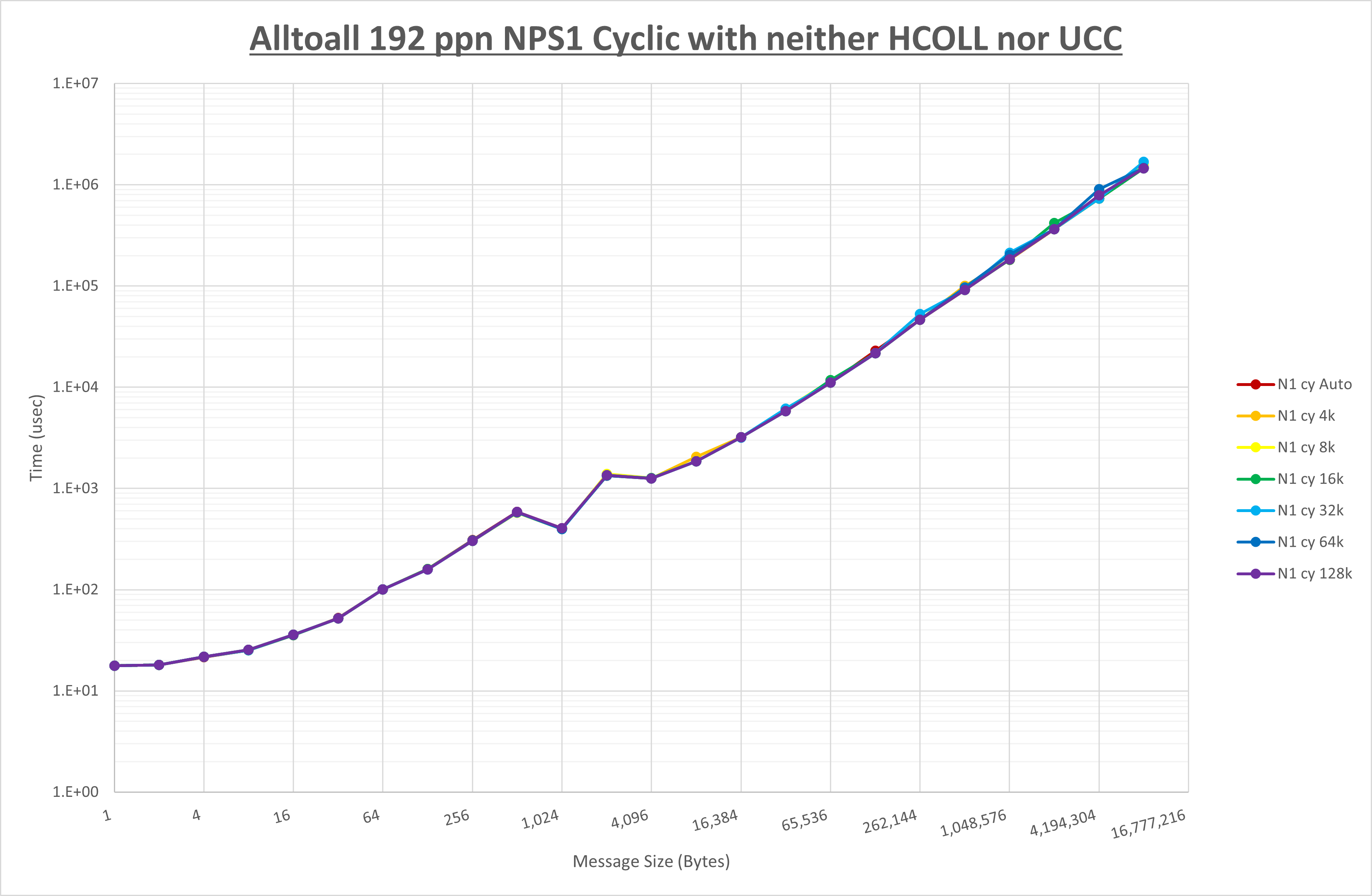

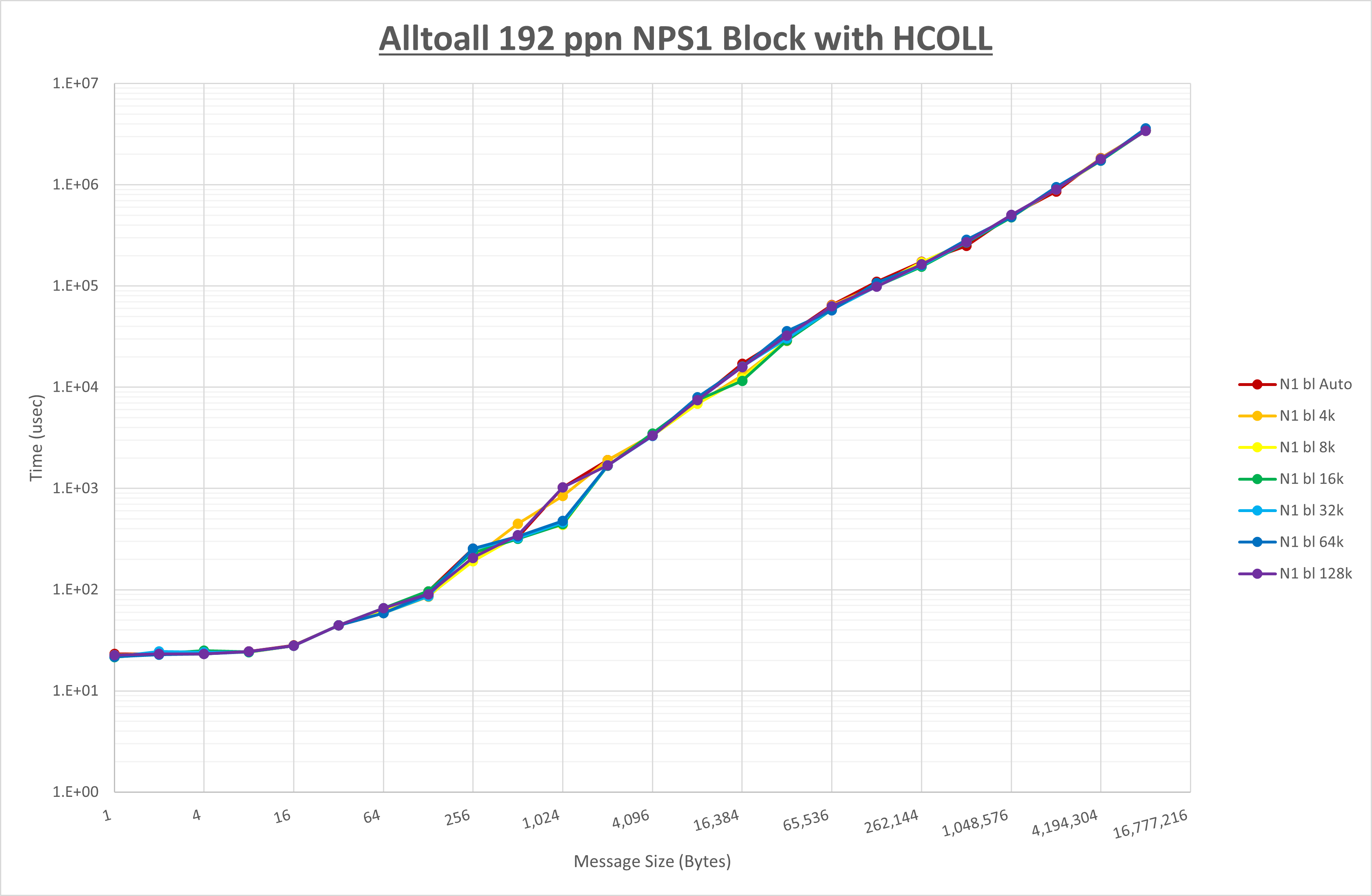

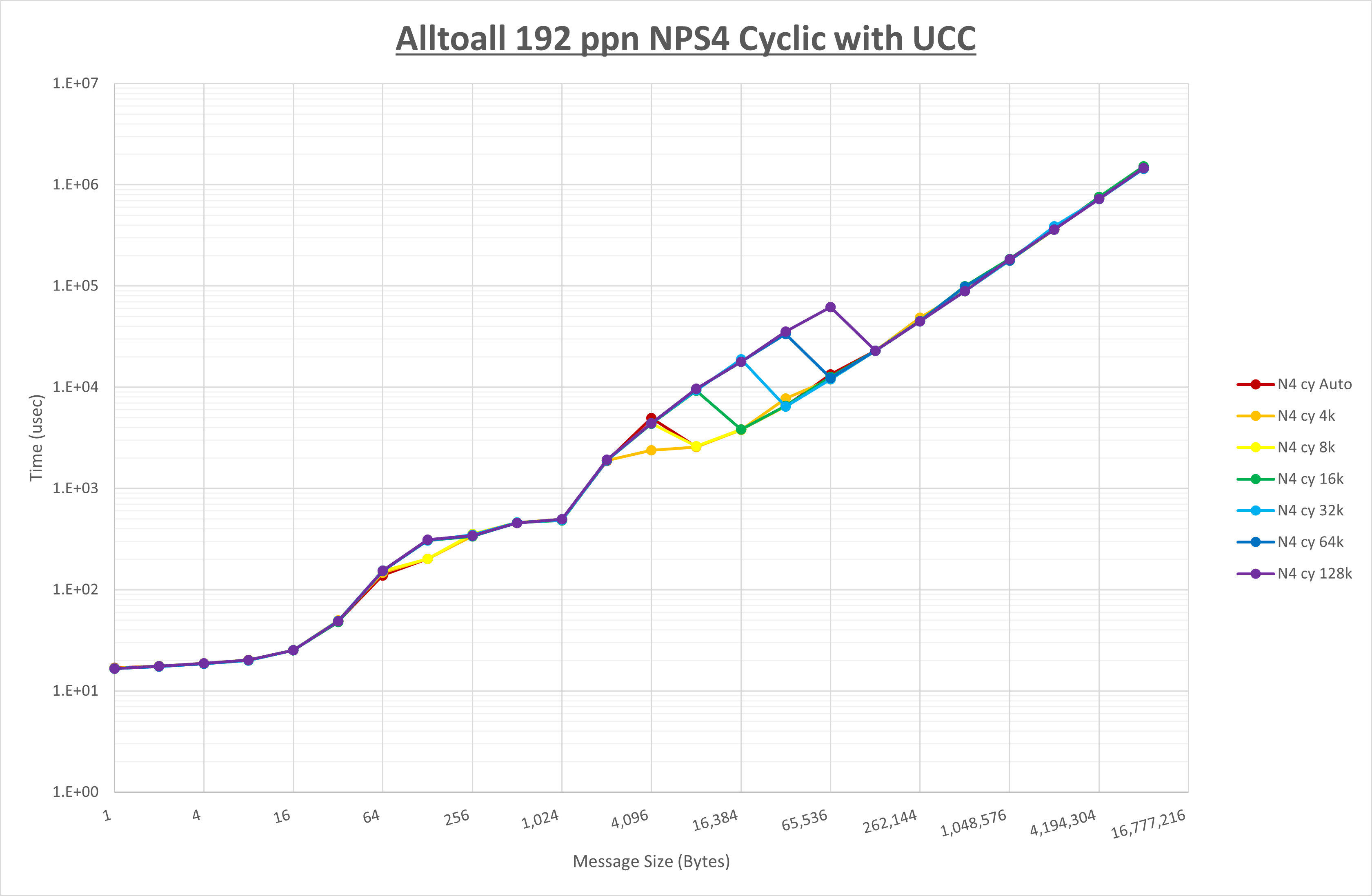

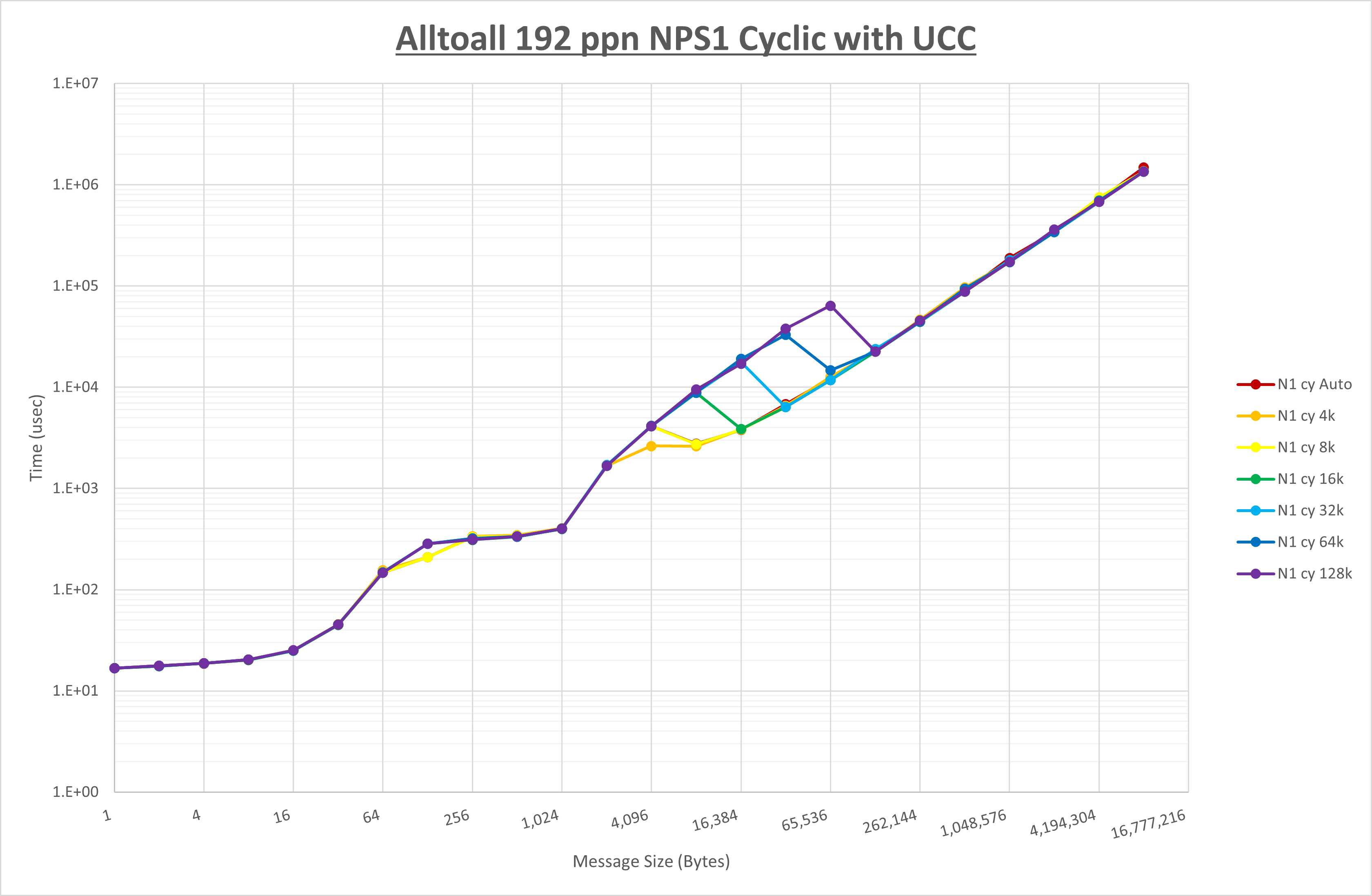

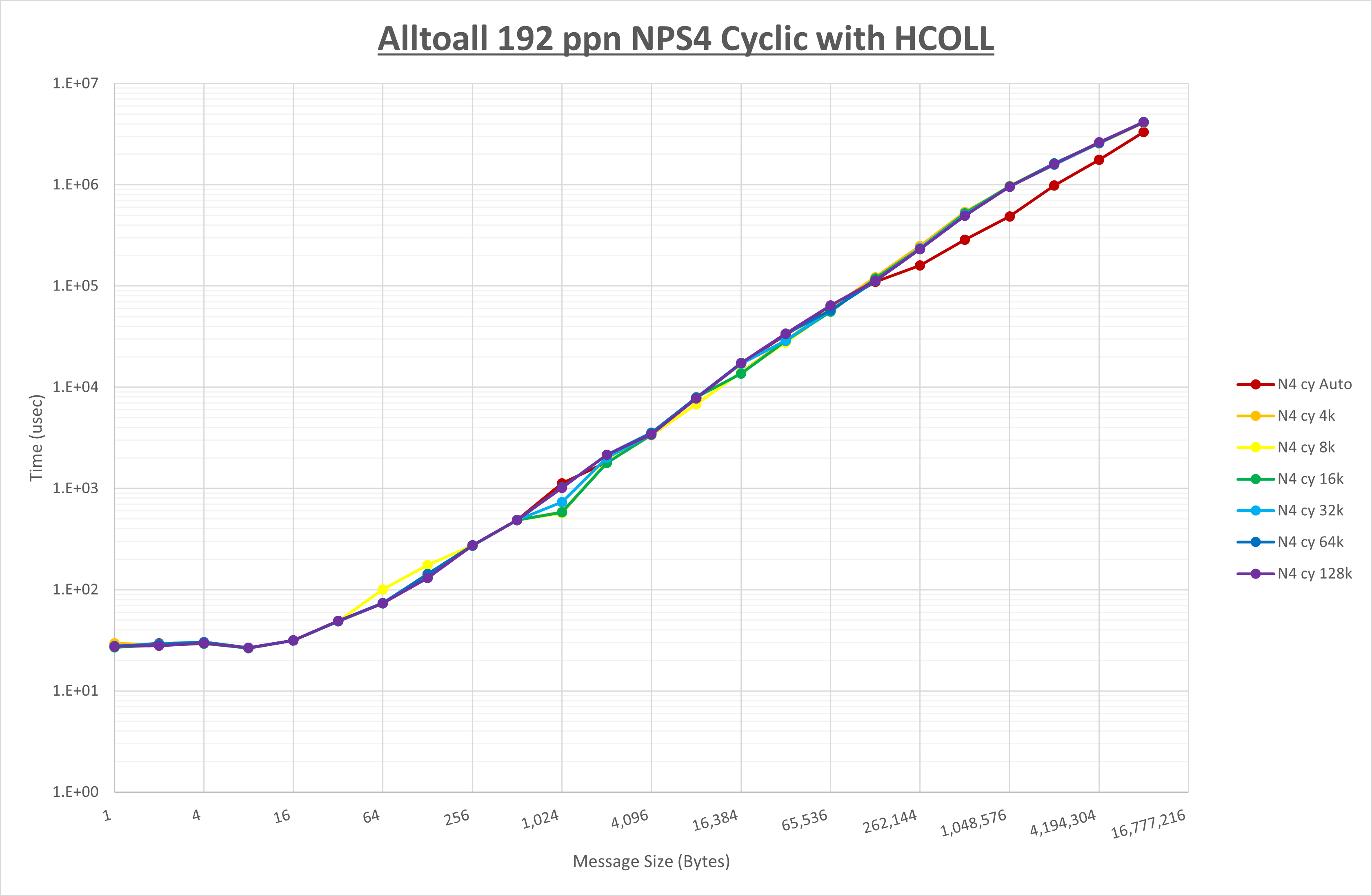

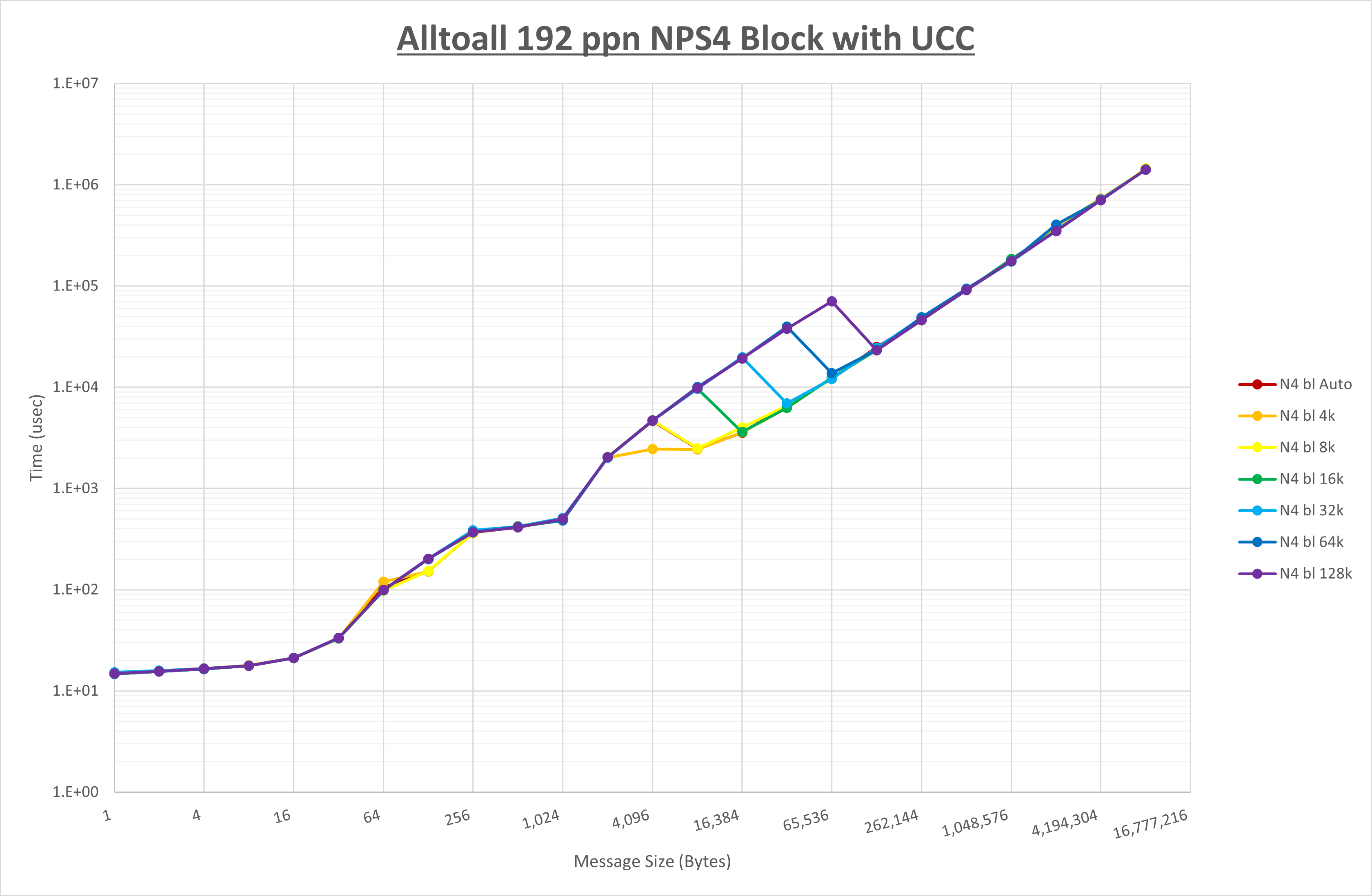

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Alltoall の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

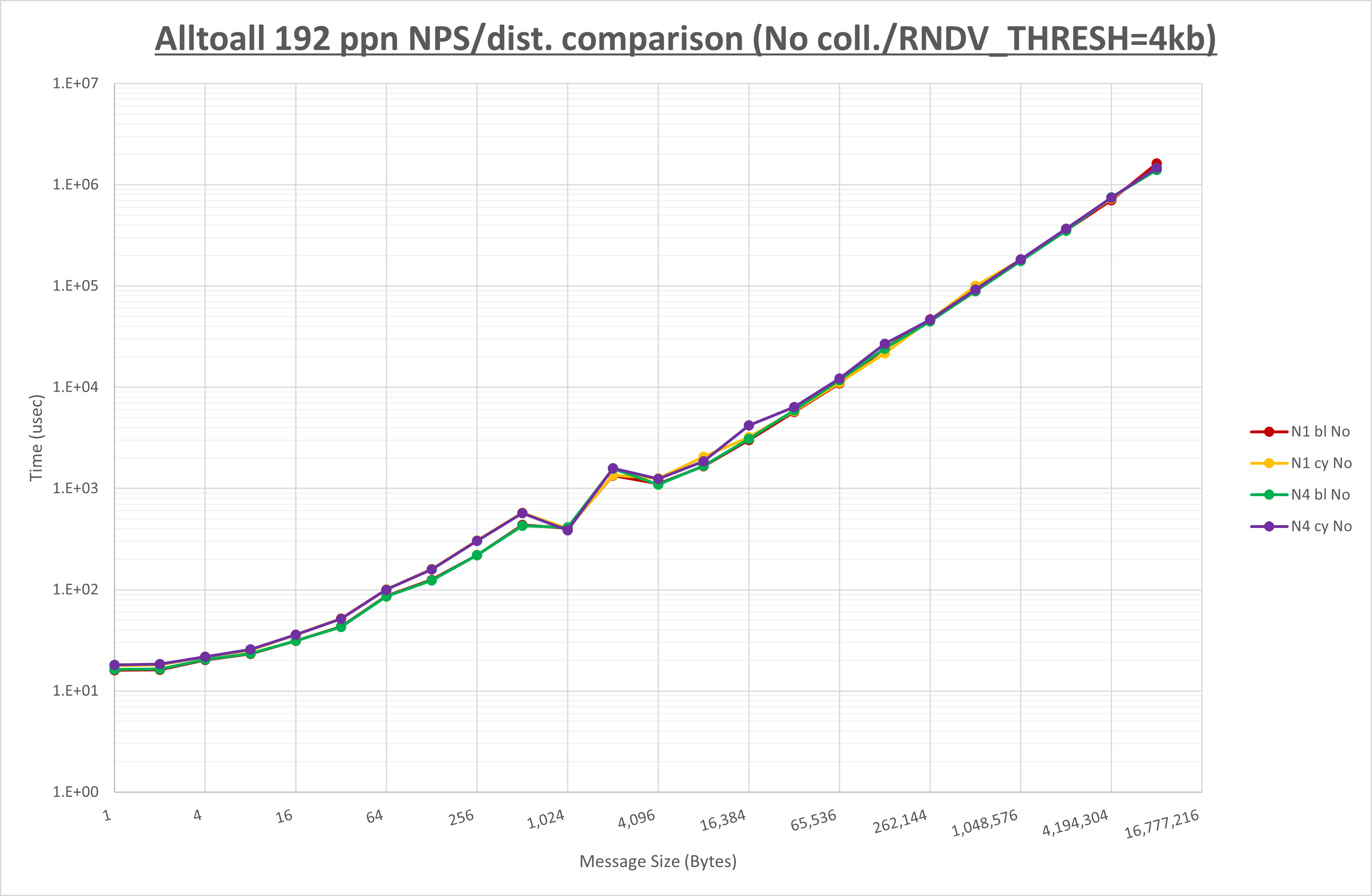

以上より、 UCX_RNDV_THRESH を 4kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

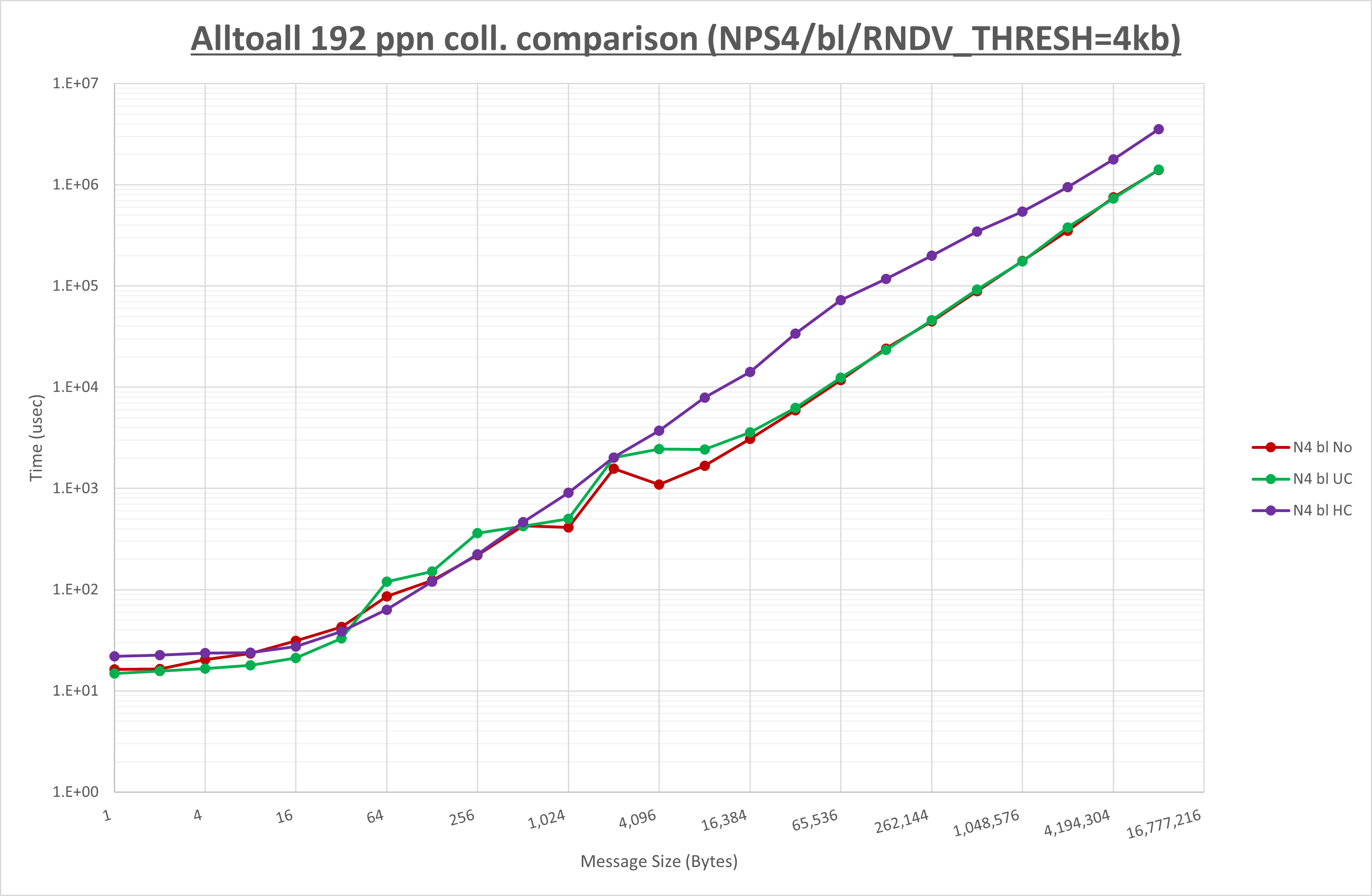

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり4KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が僅かに有利
- UCC は有意な差無し
- HCOLL は4KB以上のメッセージサイズで大幅に性能低下
4-2. AllgatherPermalink

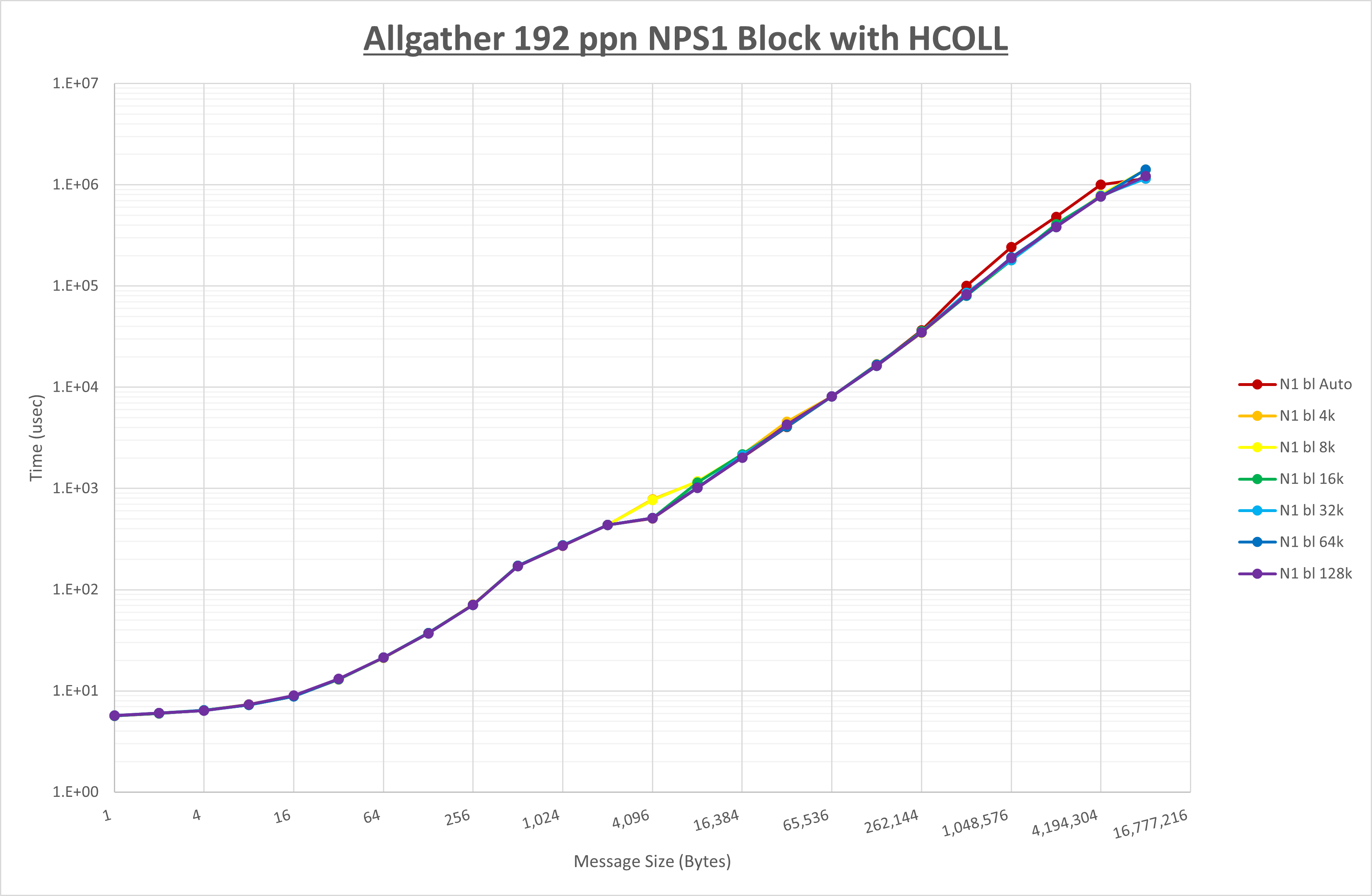

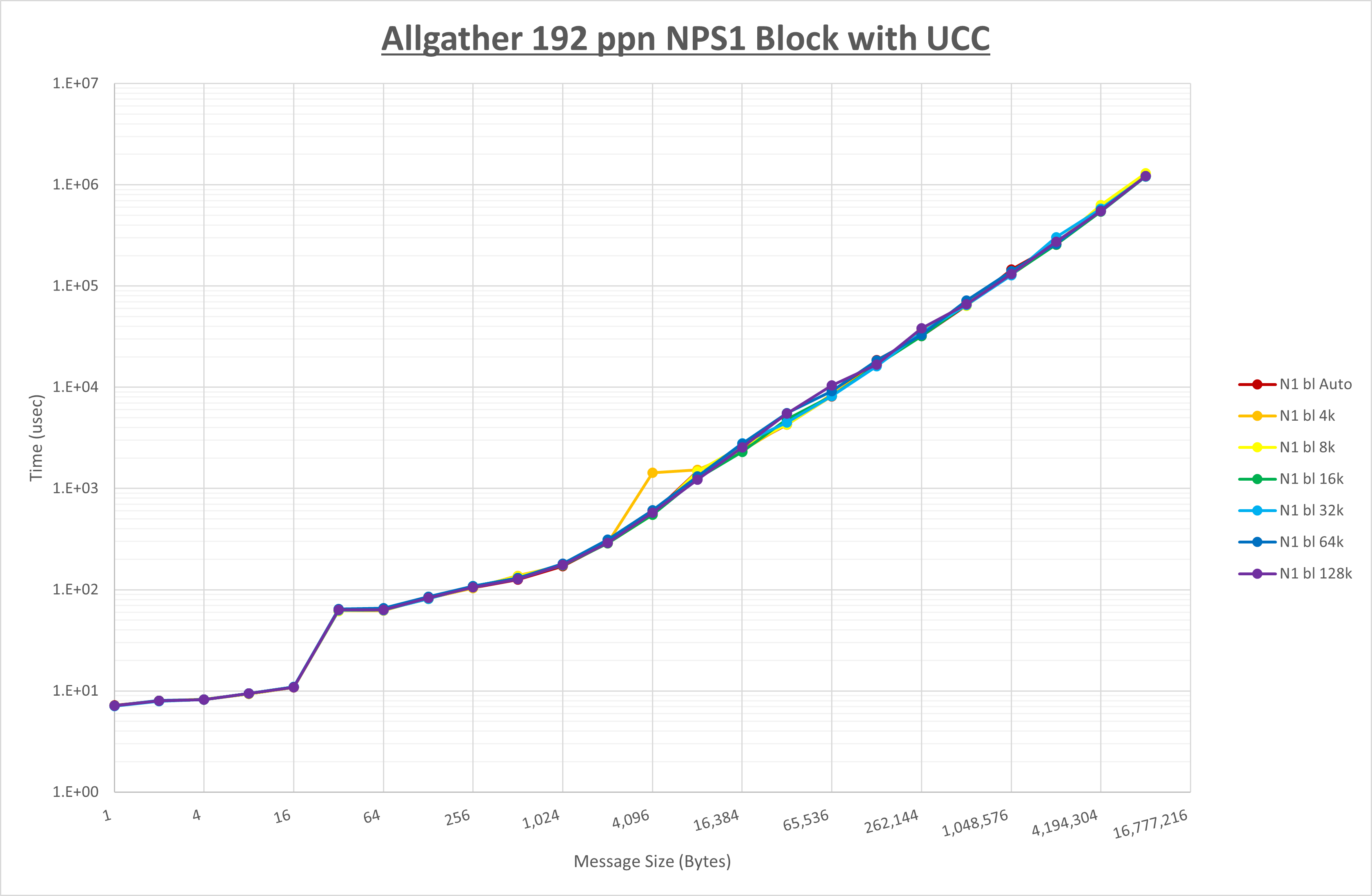

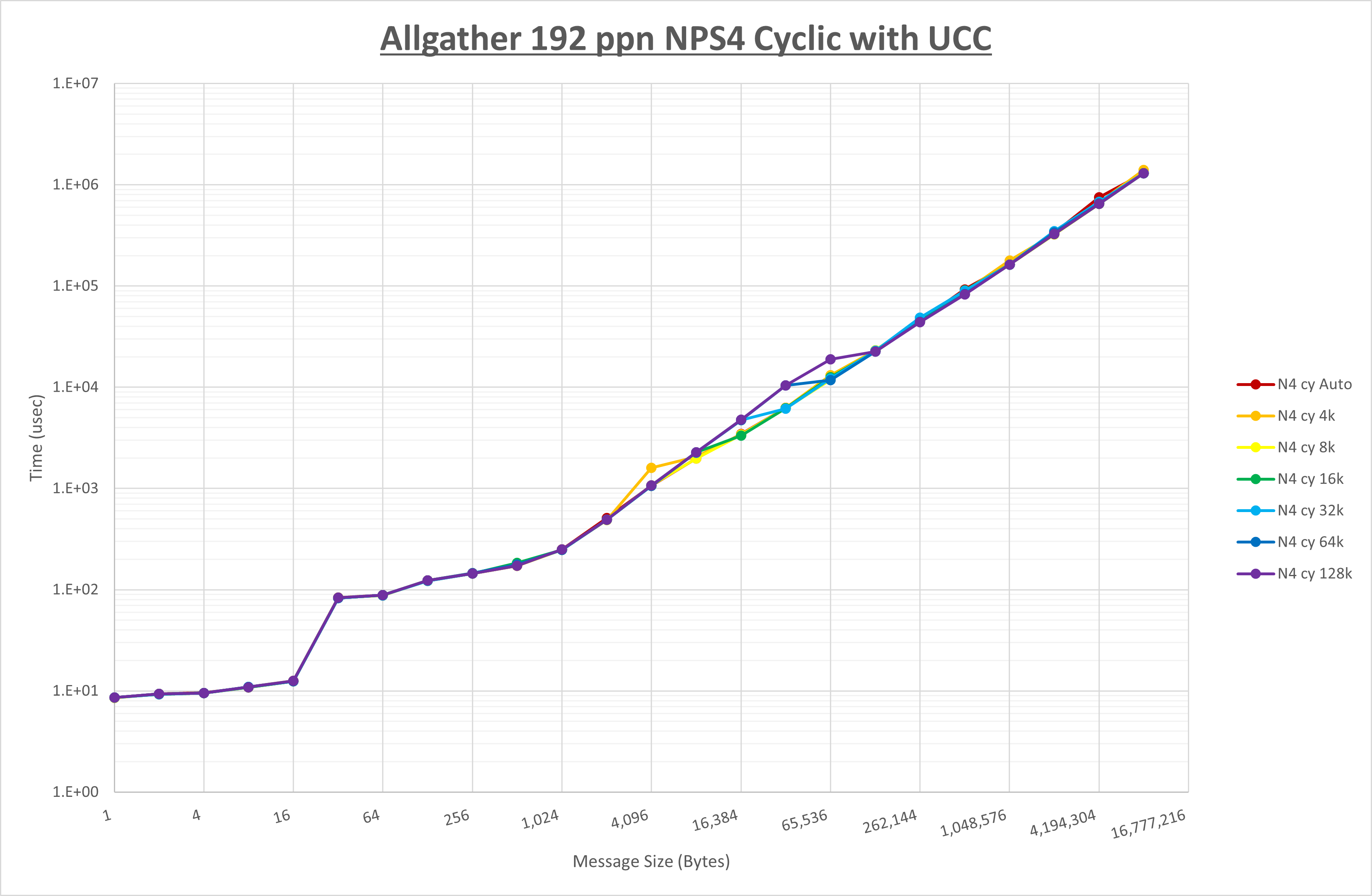

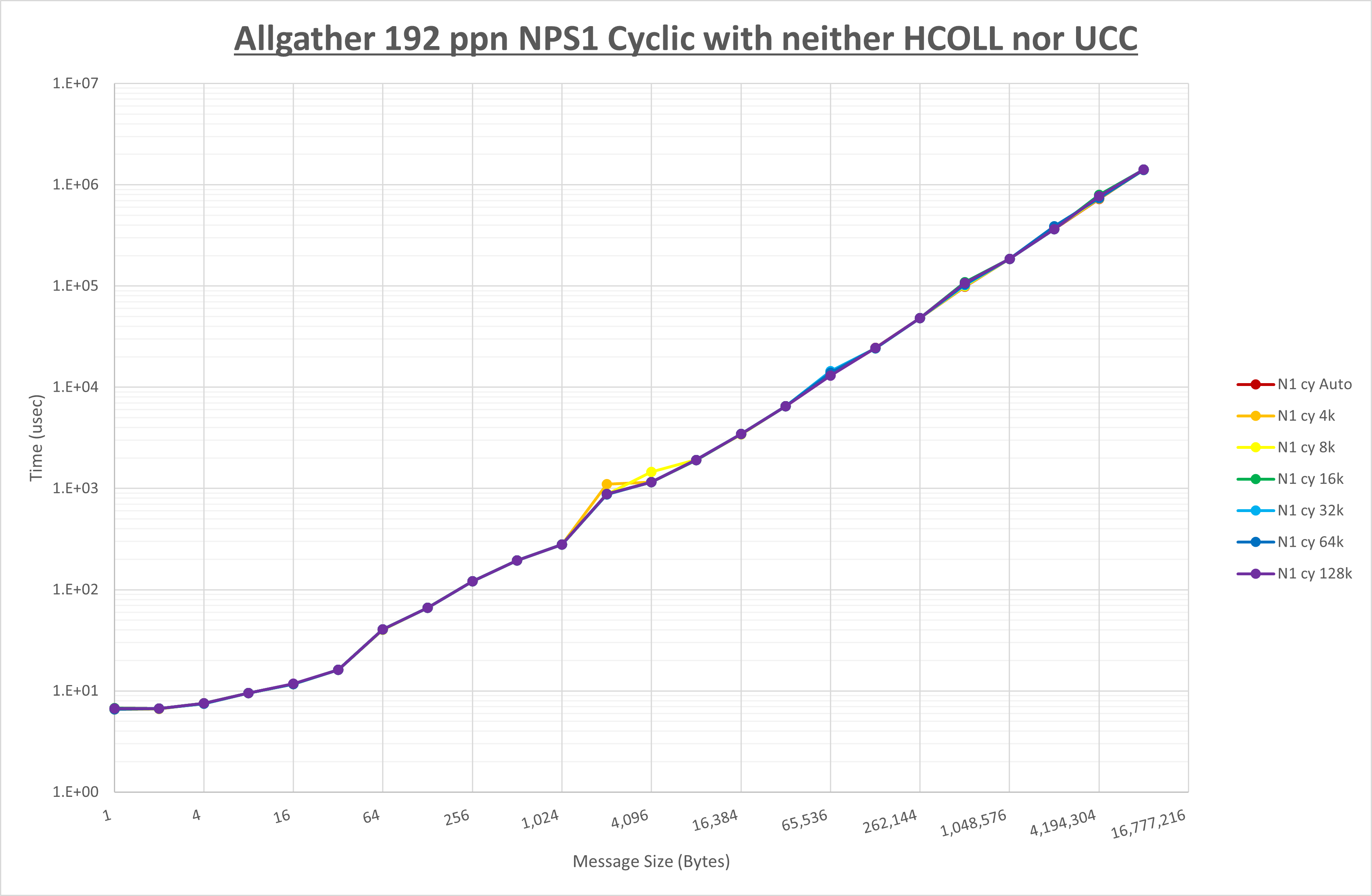

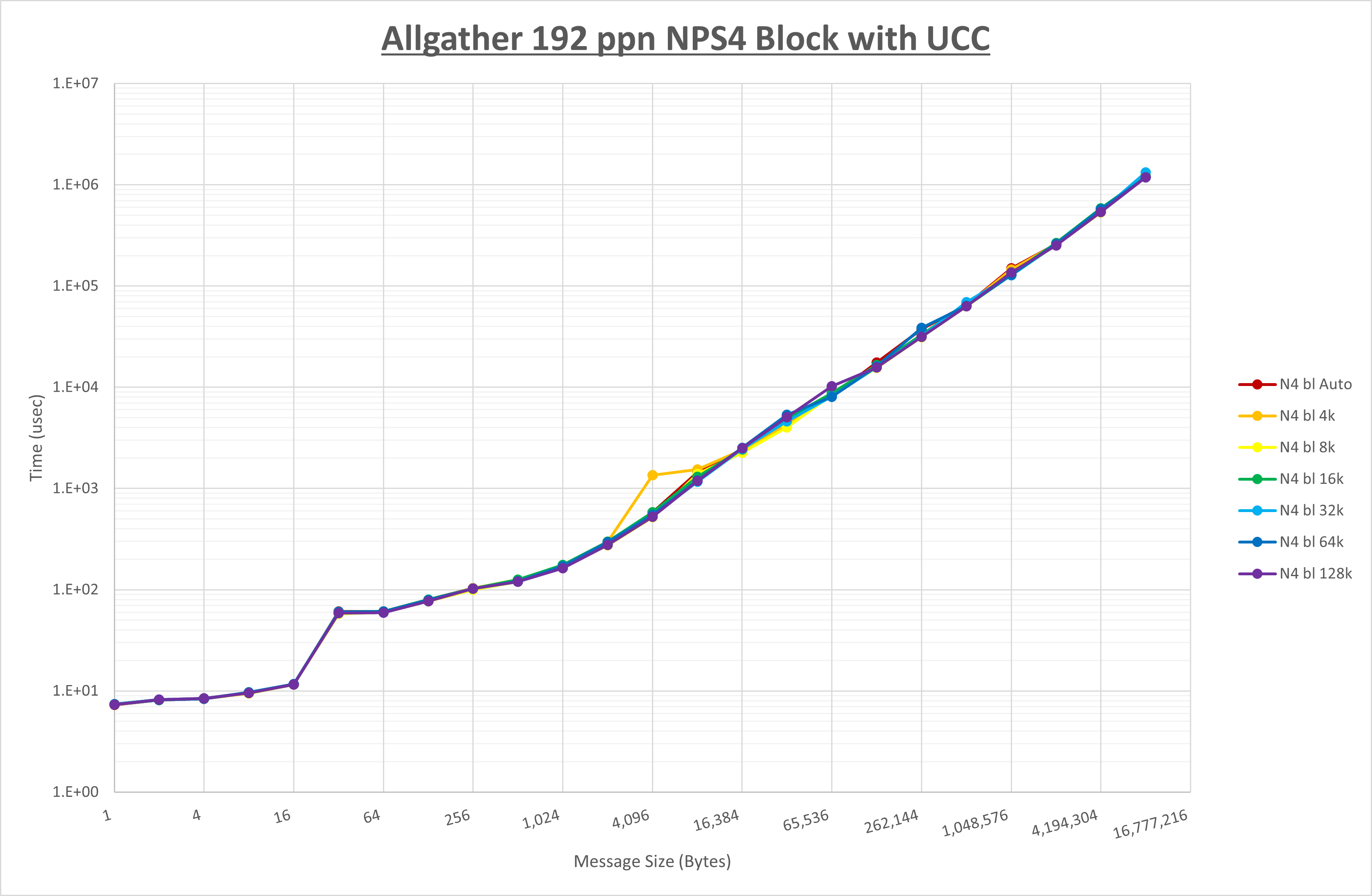

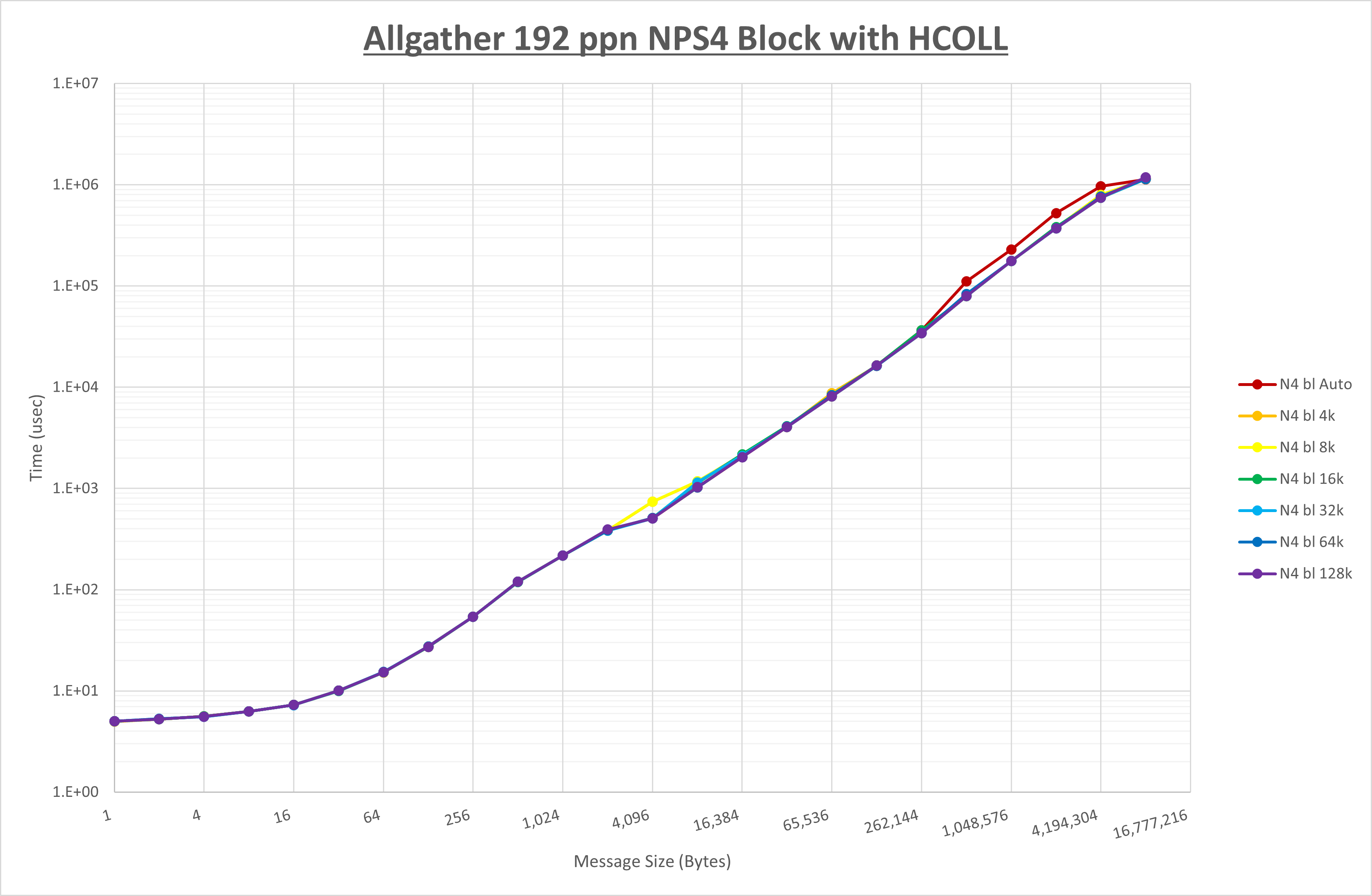

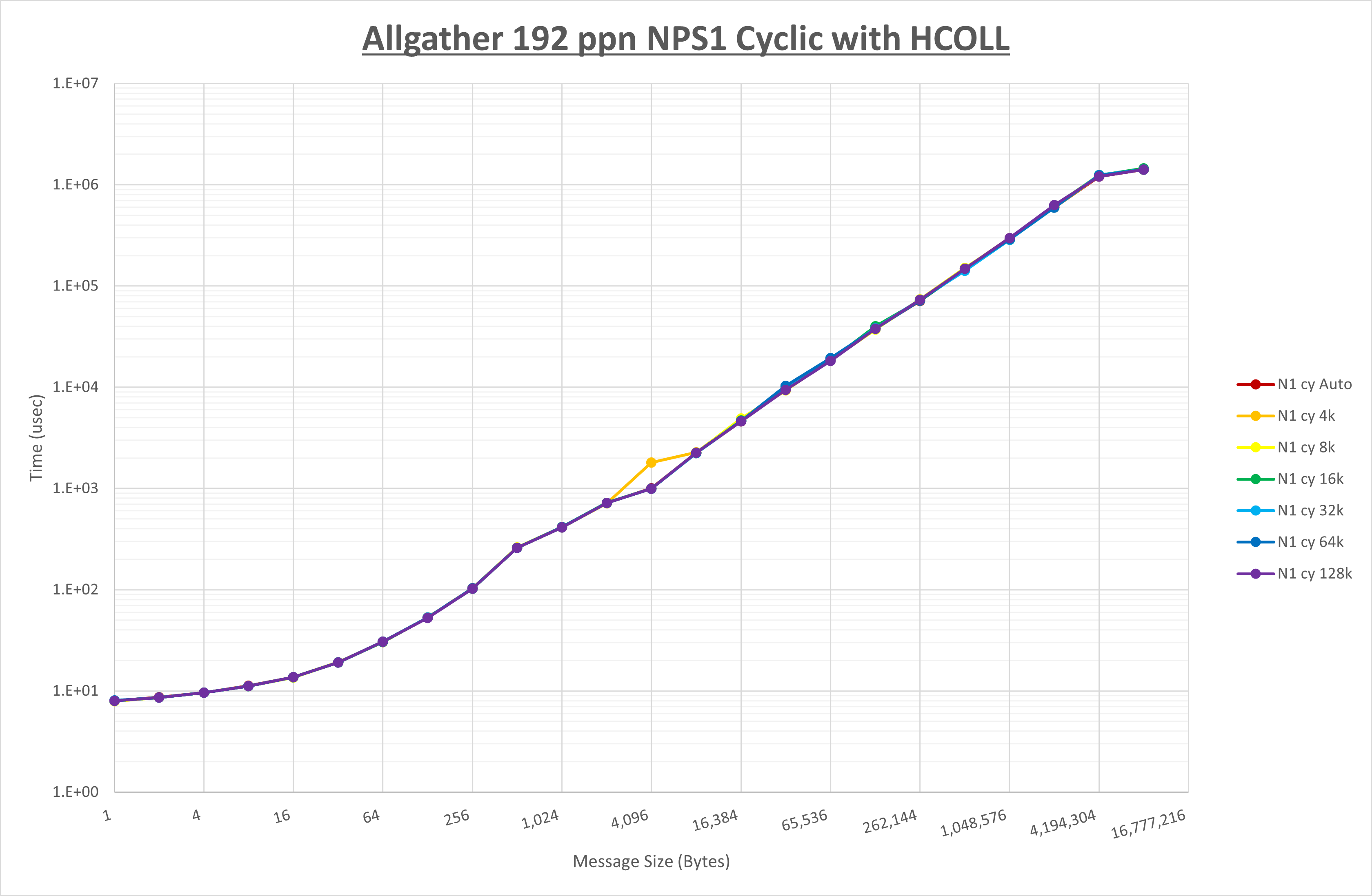

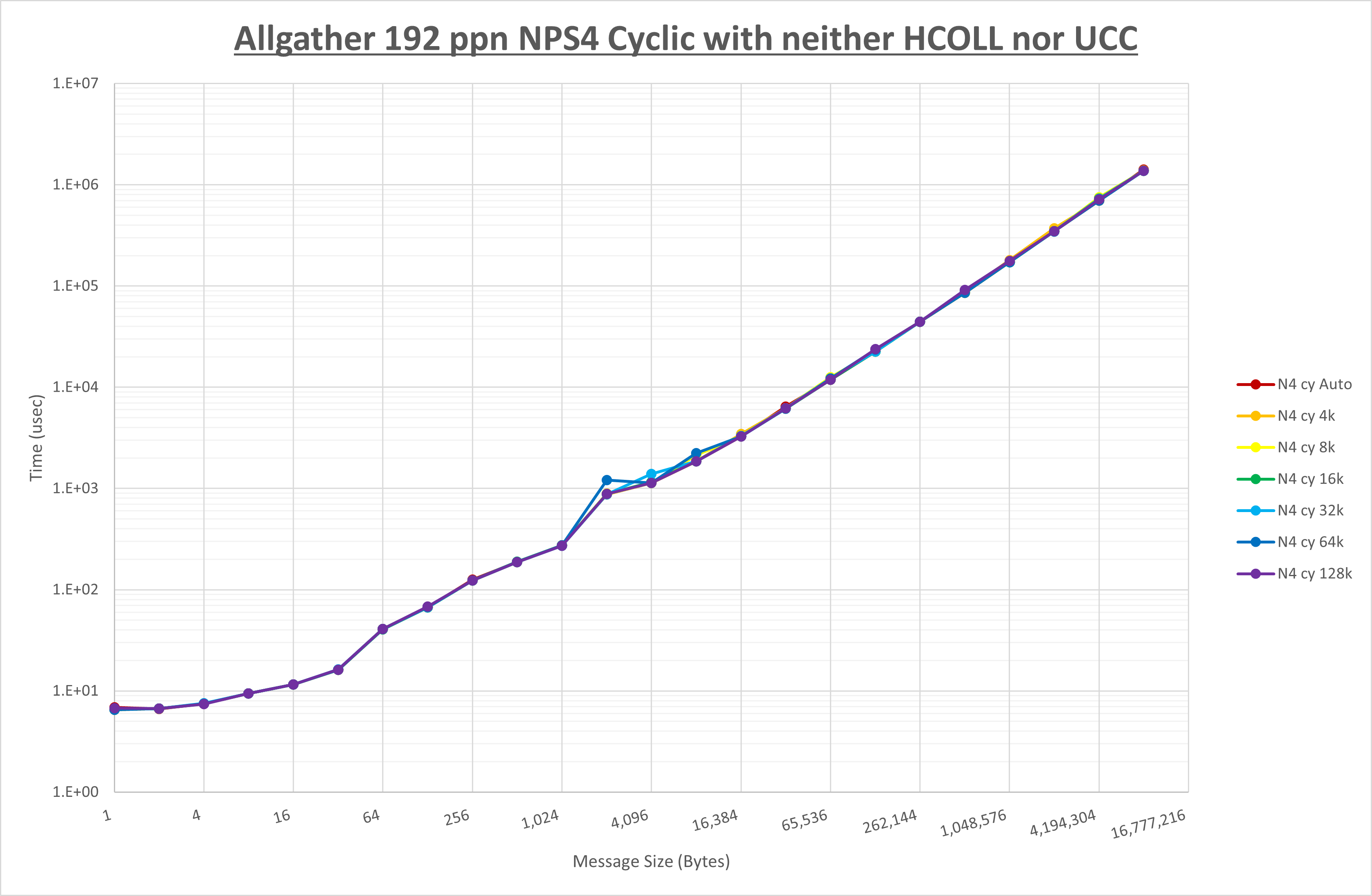

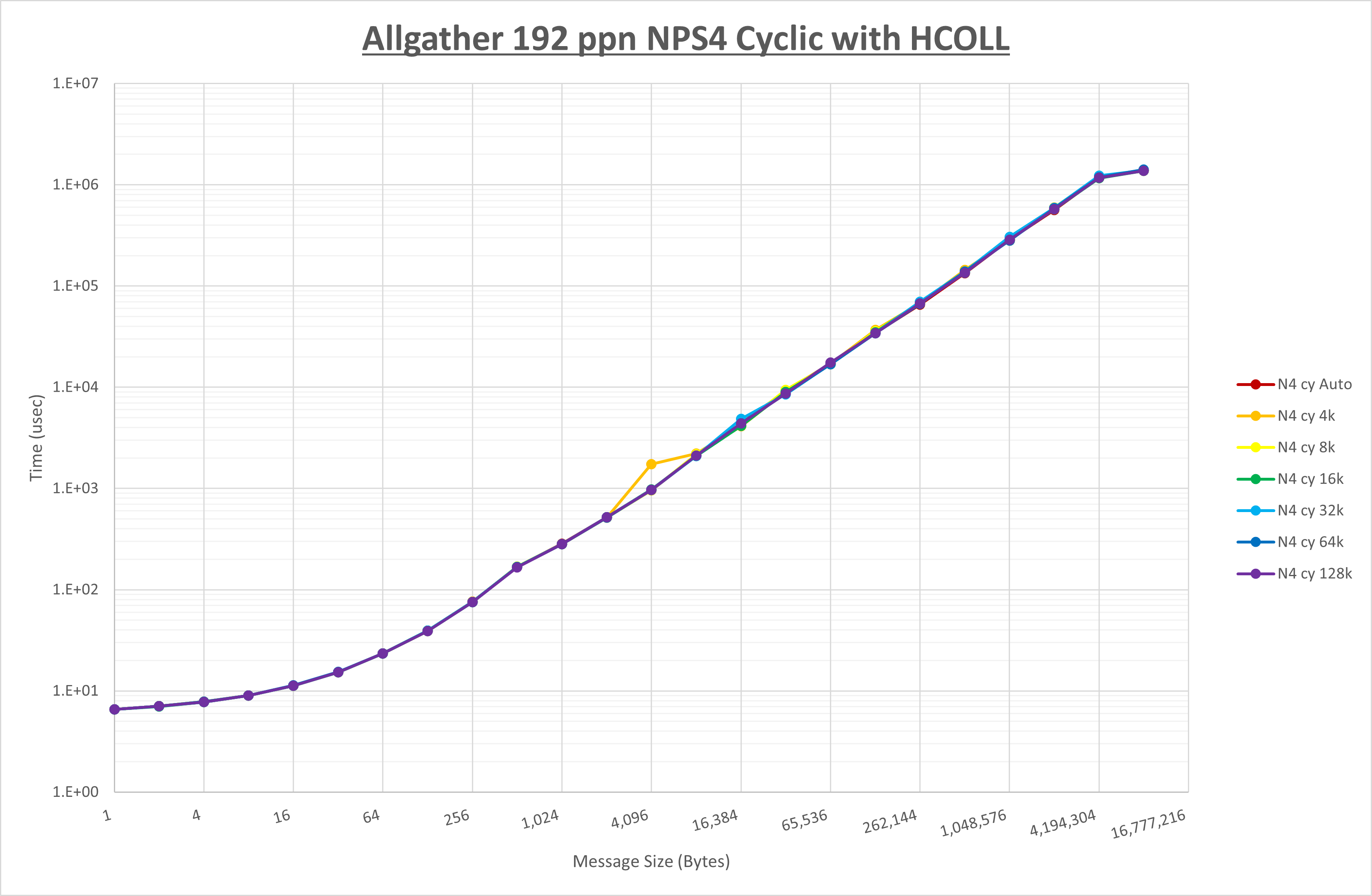

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allgather の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

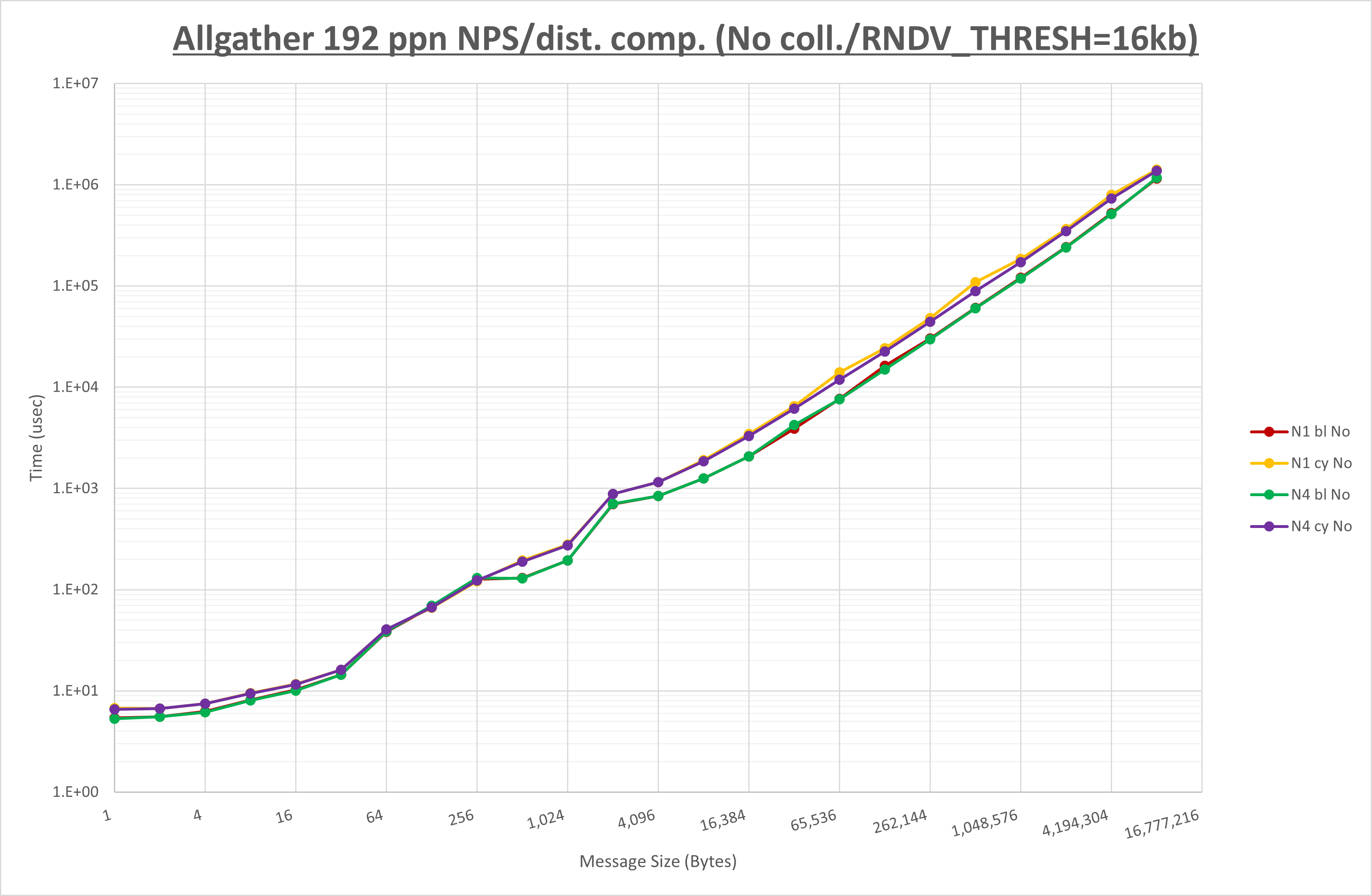

以上より、 UCX_RNDV_THRESH を 16kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

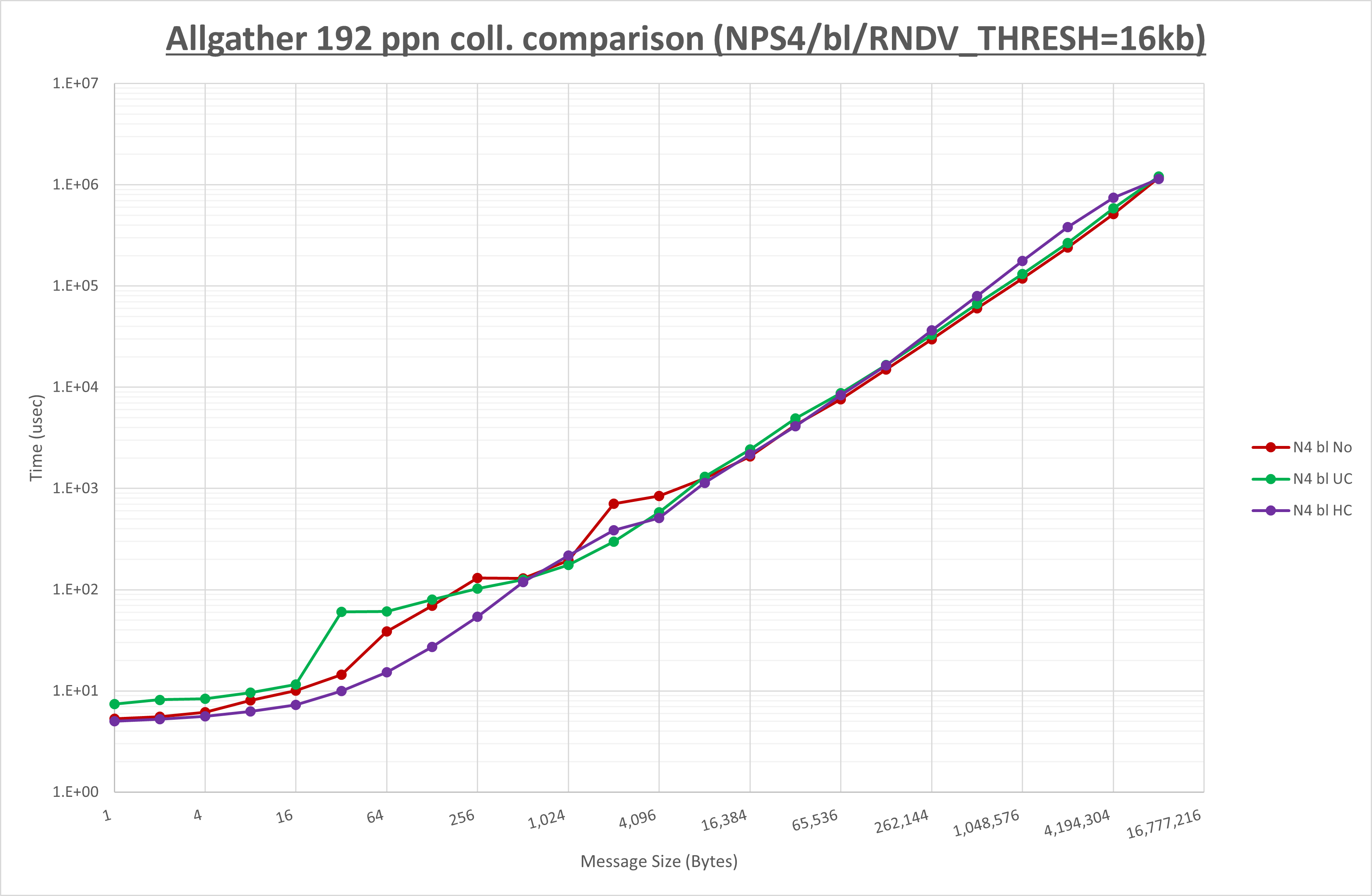

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり16KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は1有意な差無し
- HCOLL は16Bから256Bのメッセージサイズで性能向上
4-3. AllreducePermalink

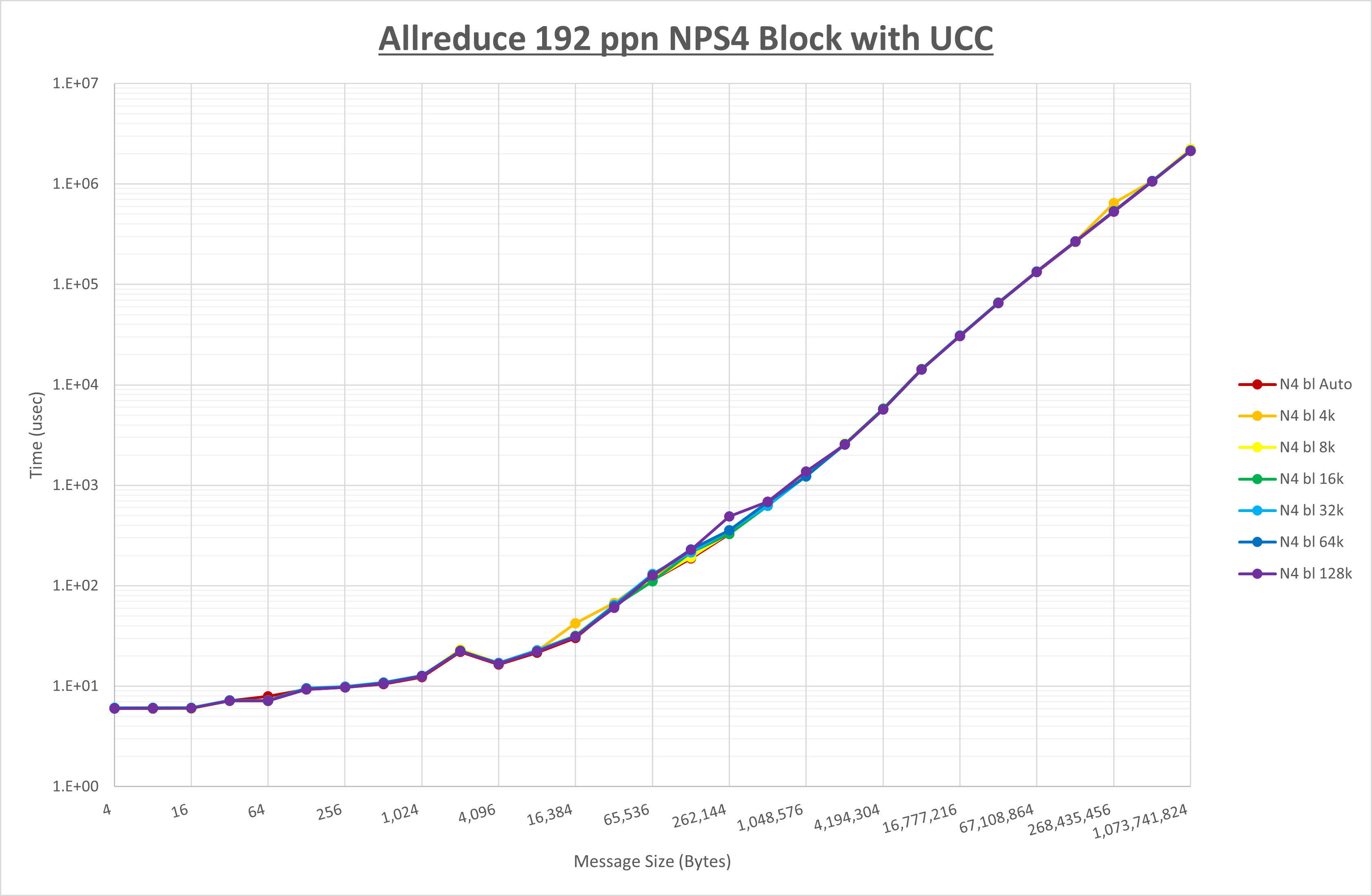

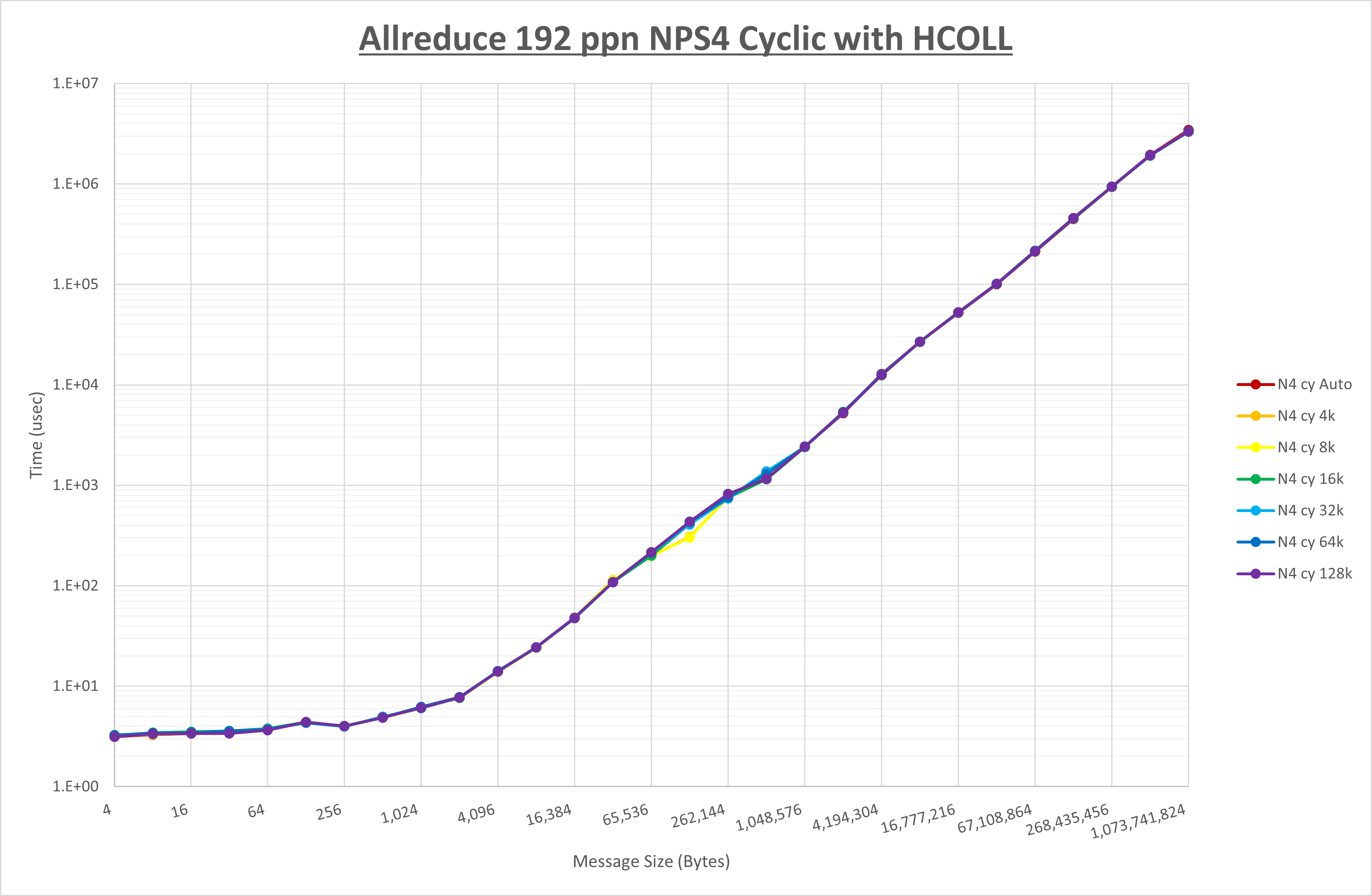

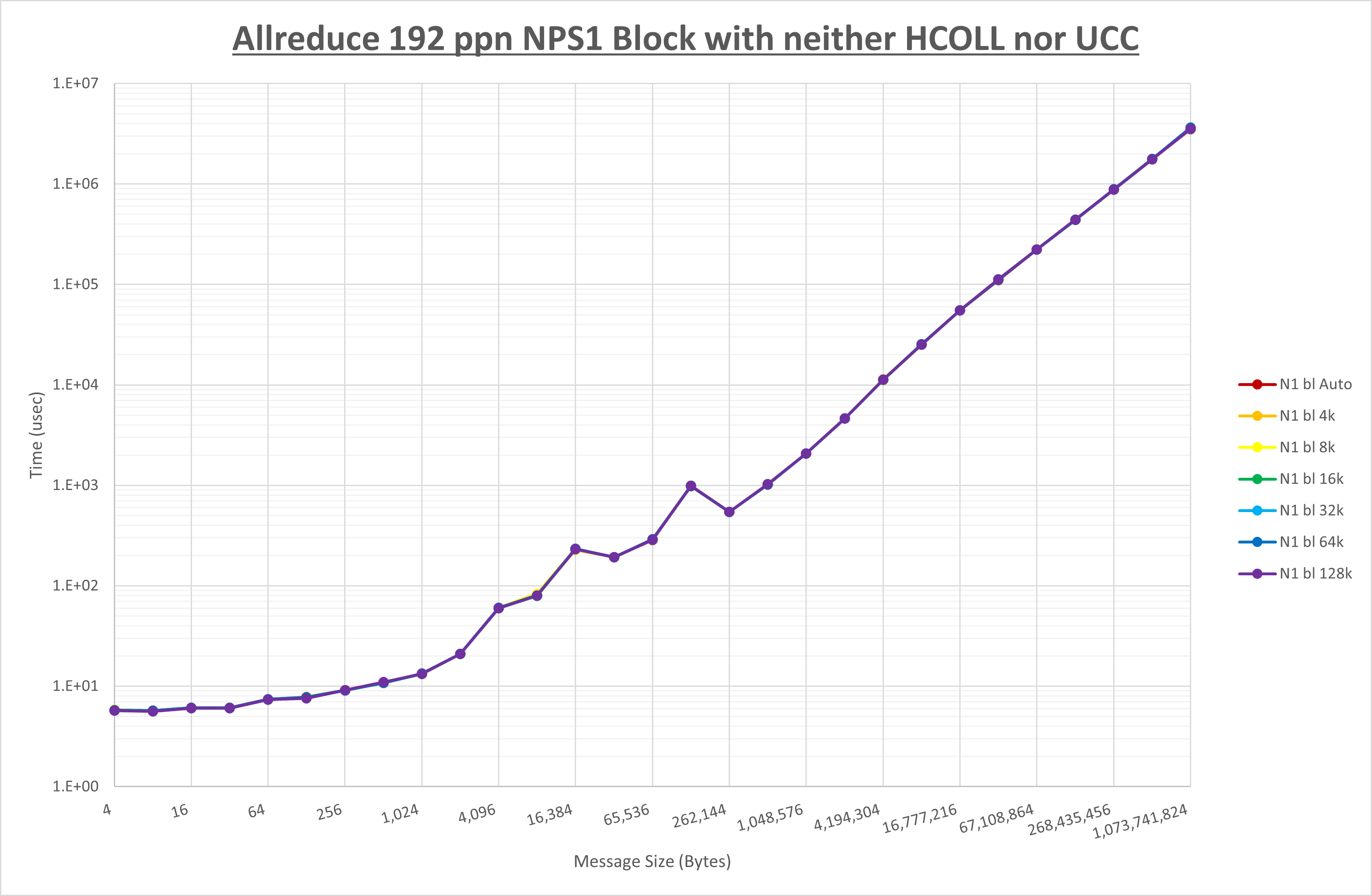

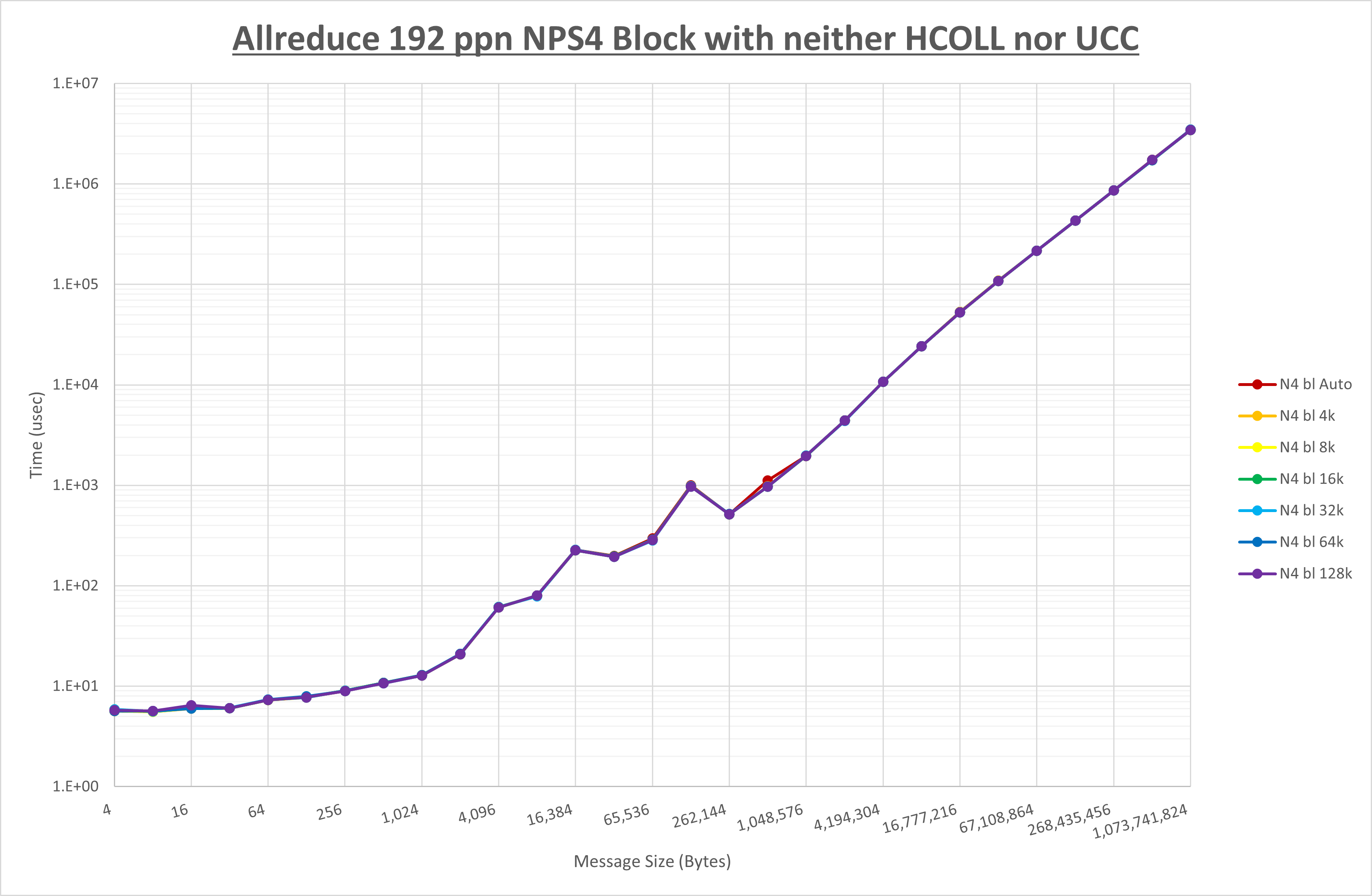

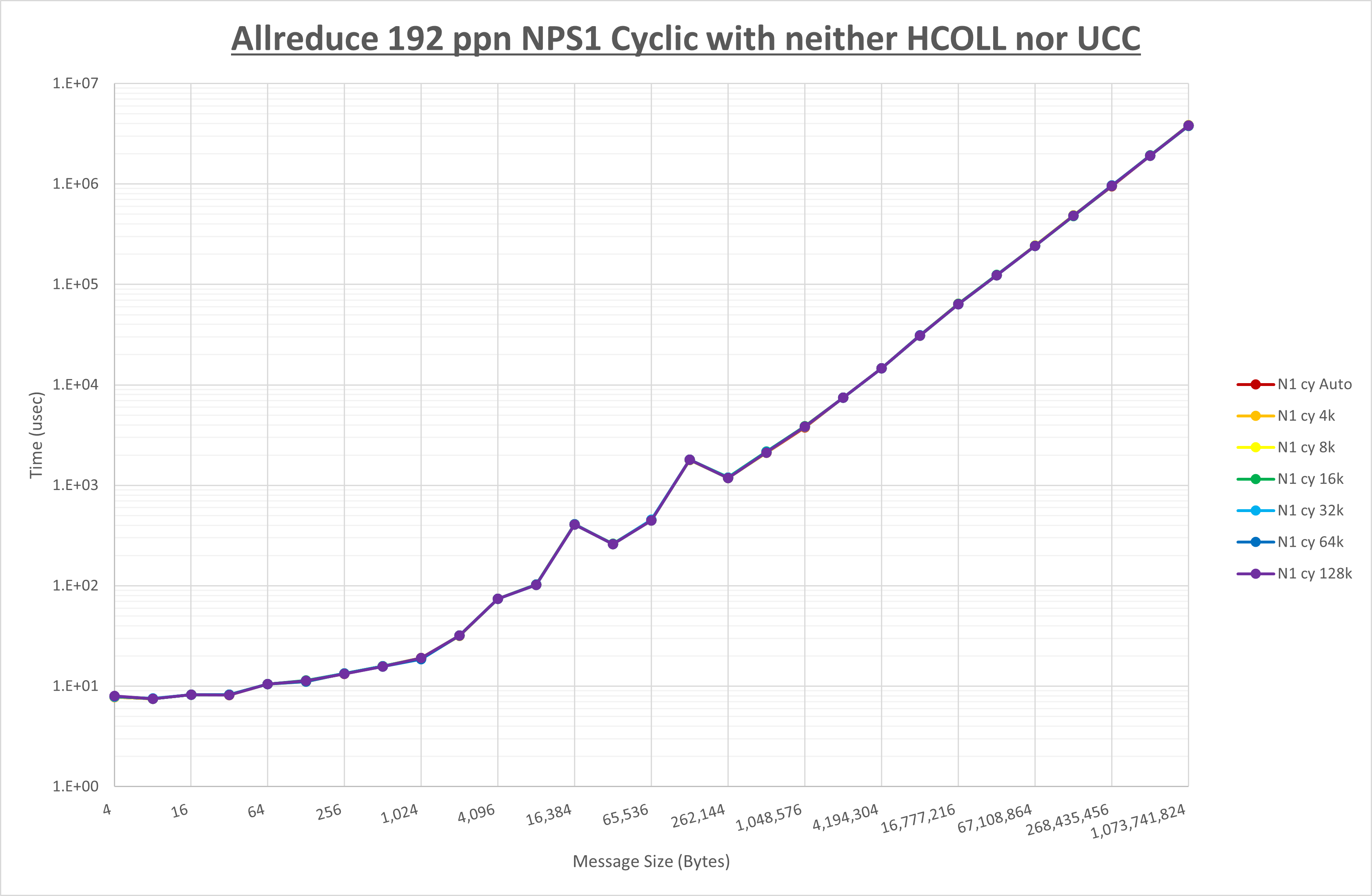

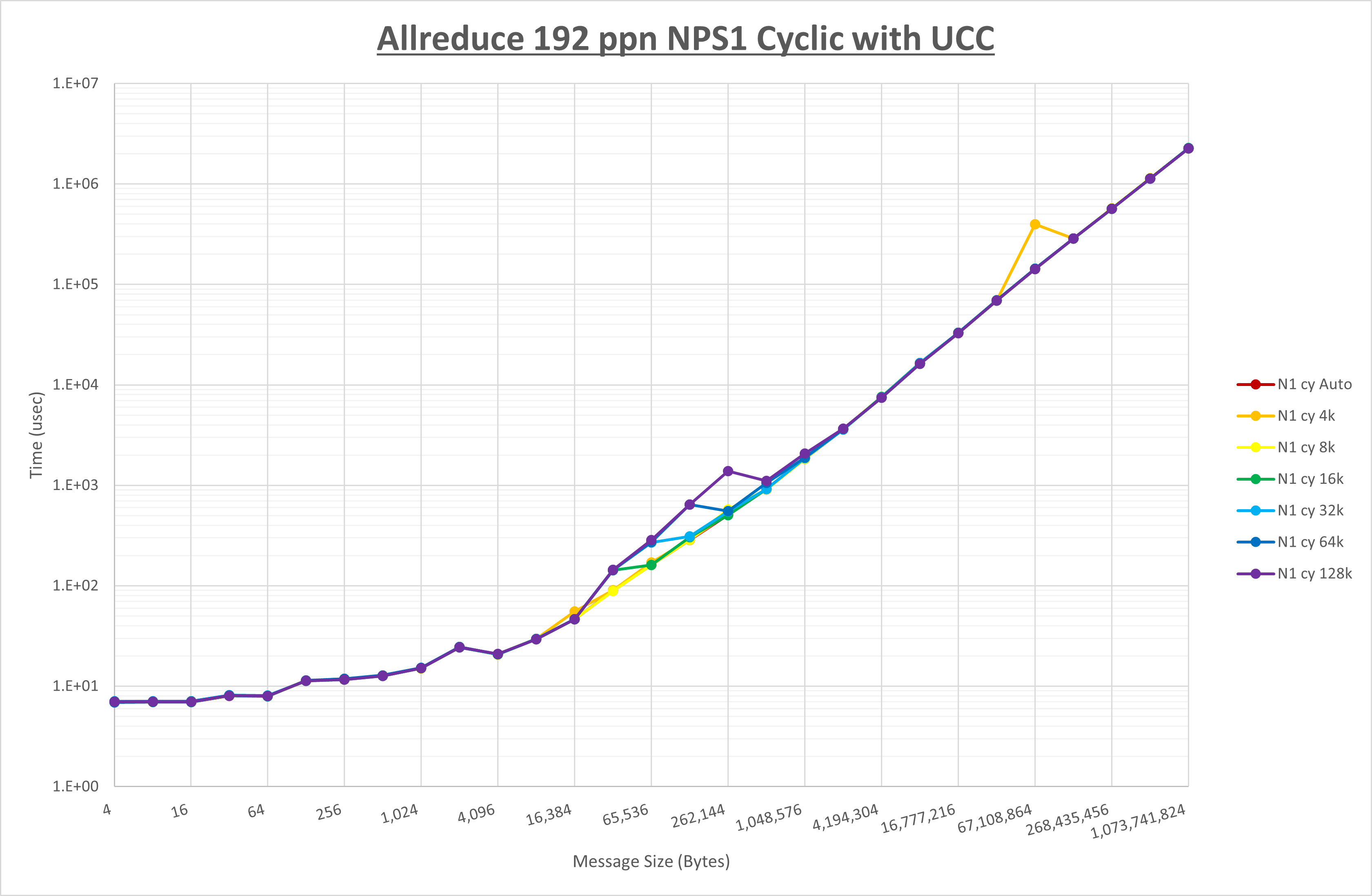

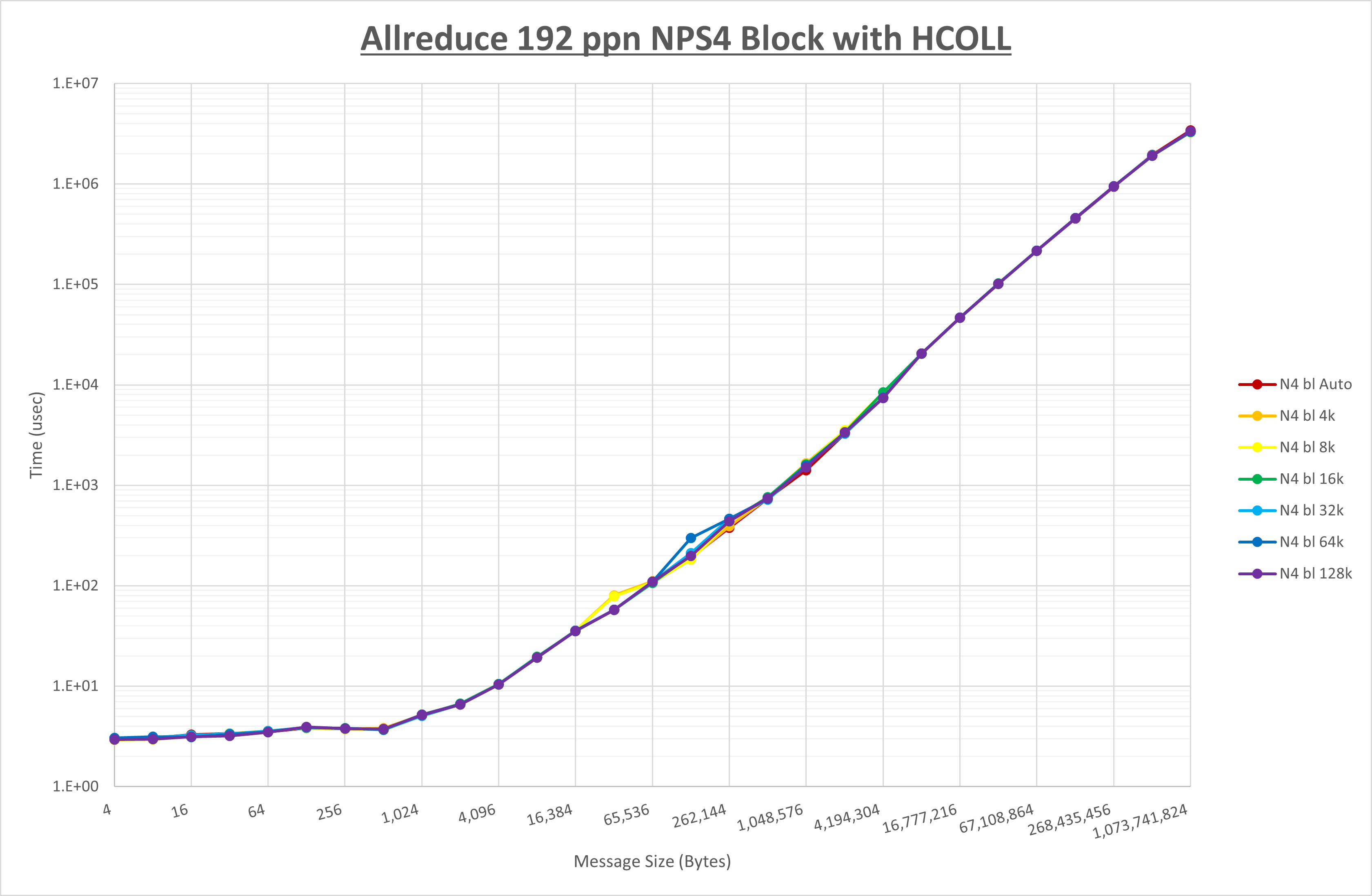

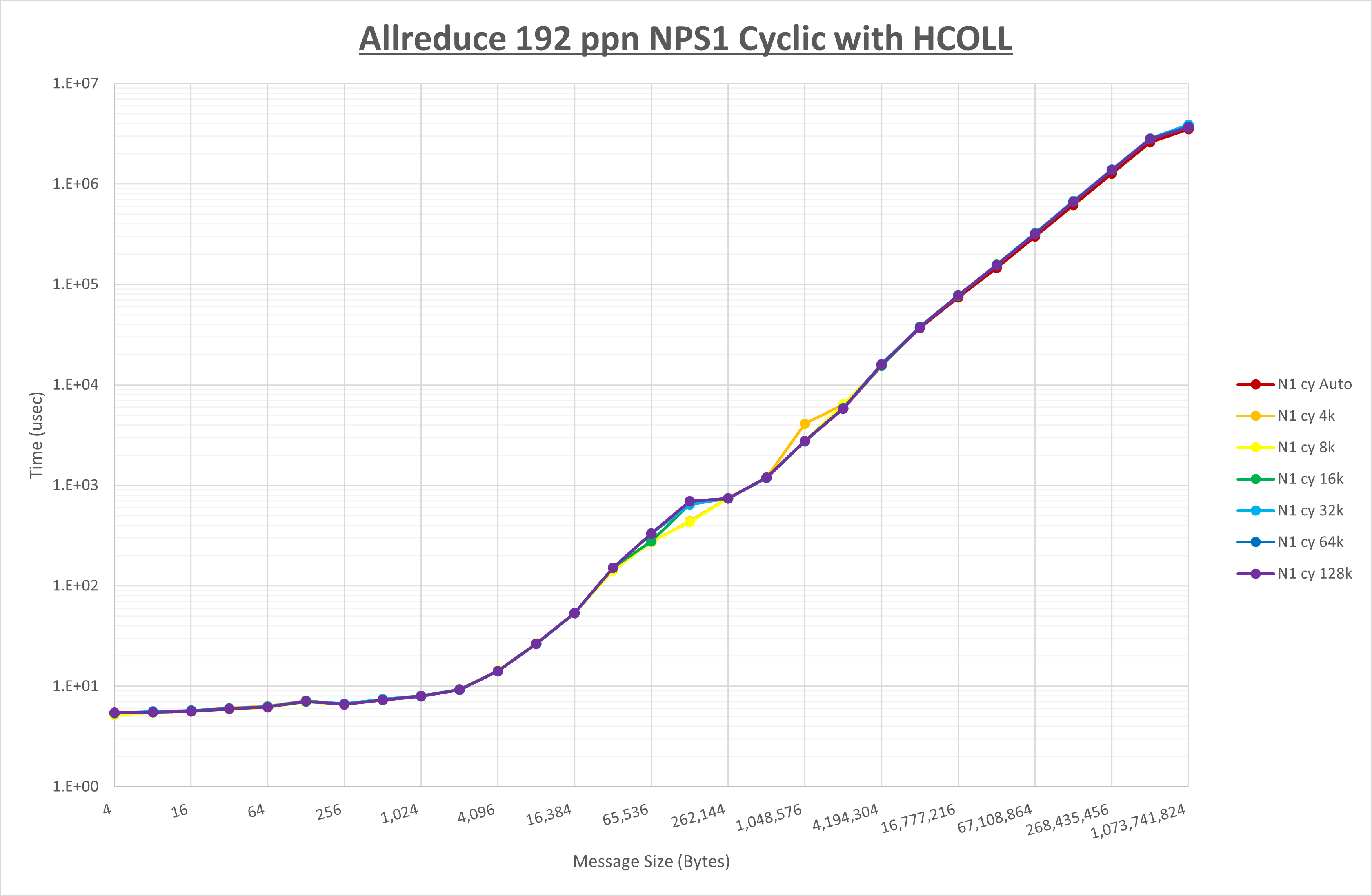

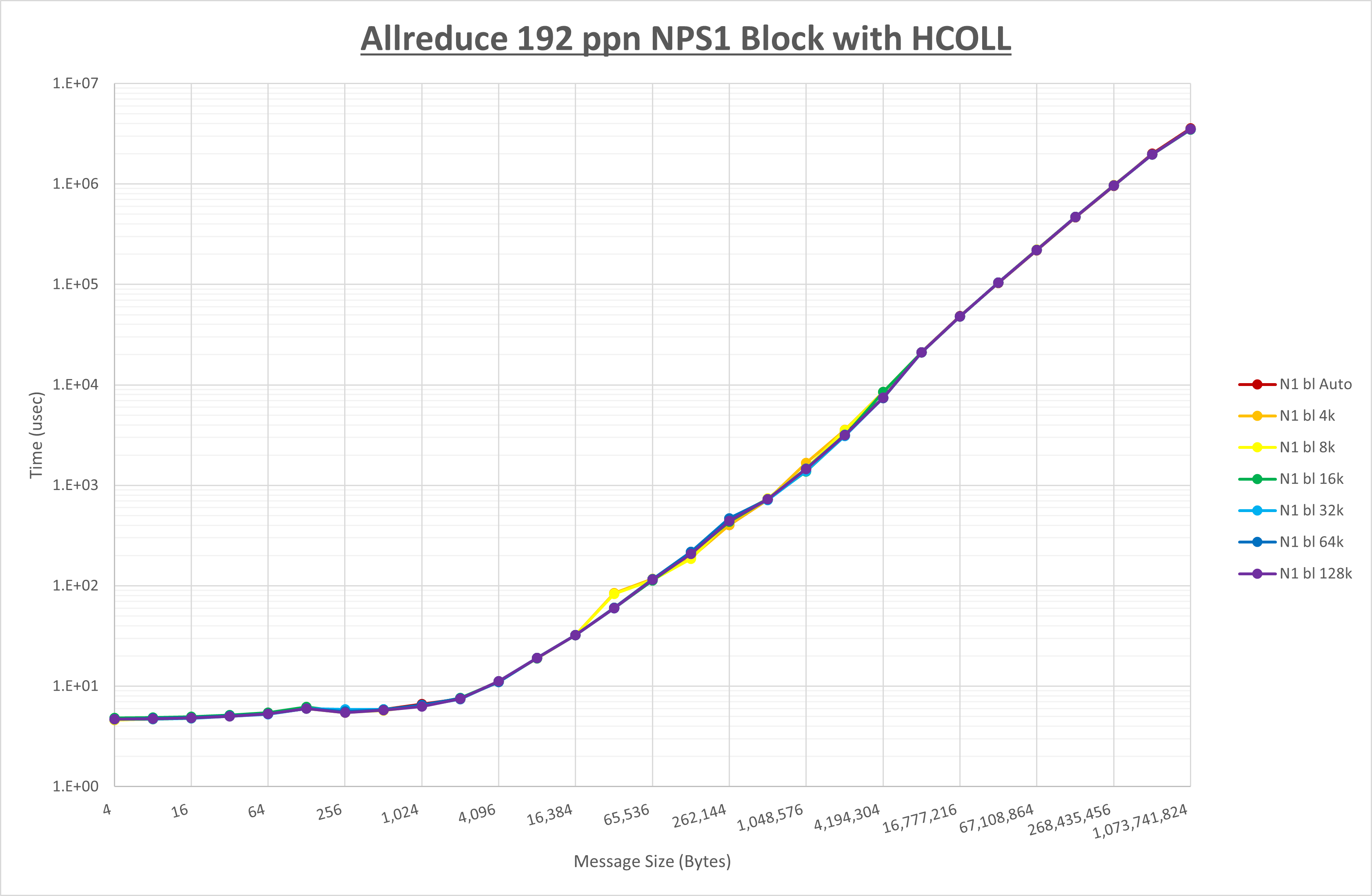

以下のグラフは、 UCX_RNDV_THRESH を変化させたときの Allreduce の結果を、 NPS 、MPIプロセス分割方法、及び集合通信コンポーネントの組合せ毎に示しています。

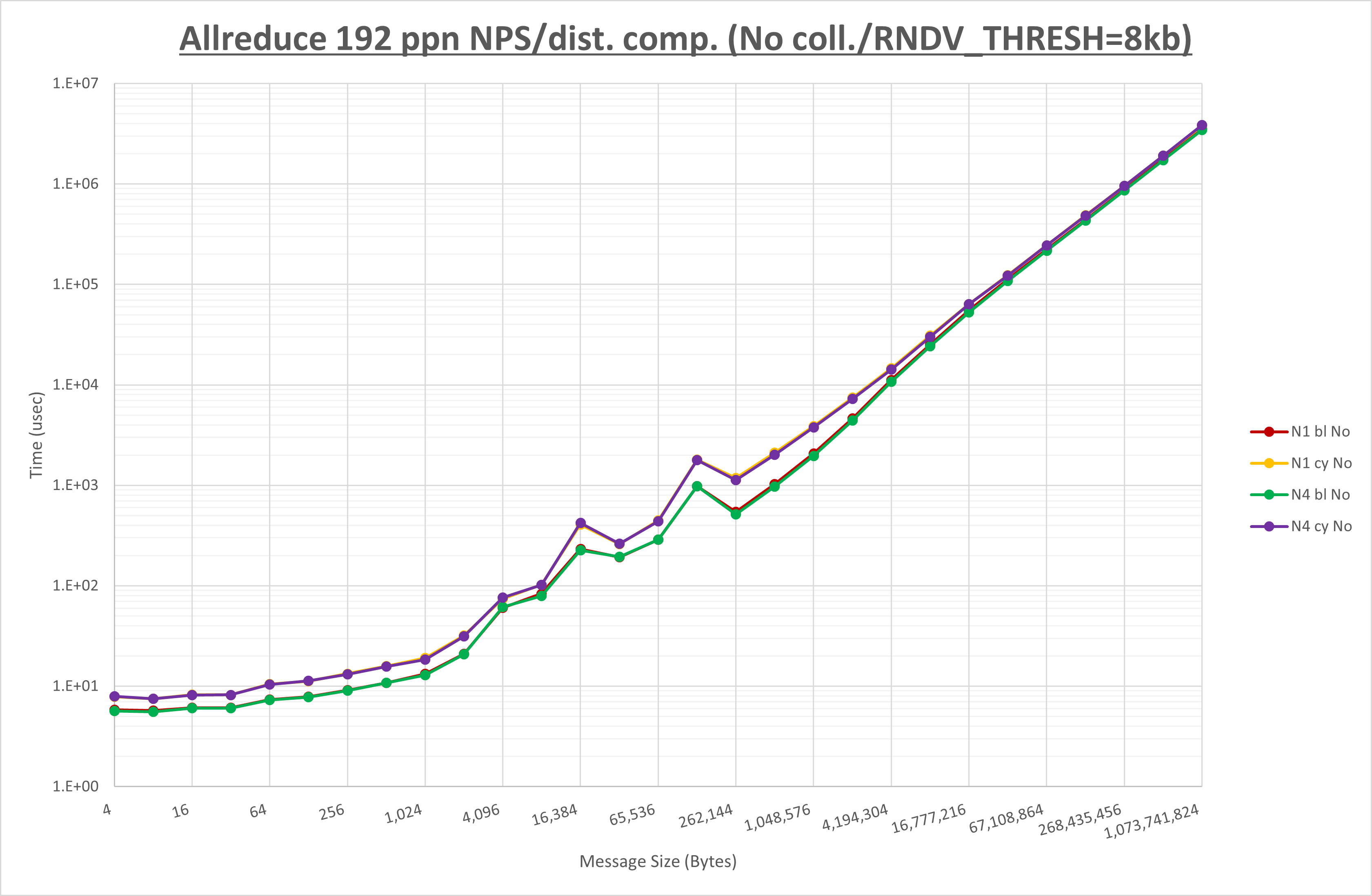

以上より、 UCX_RNDV_THRESH を 8kb とした場合が最も性能が良いと判断してこれを固定、 NPS とMPIプロセス分割方法の各組合せを比較したものが以下のグラフです。
集合通信コンポーネントは、ここでは未使用で比較しています。

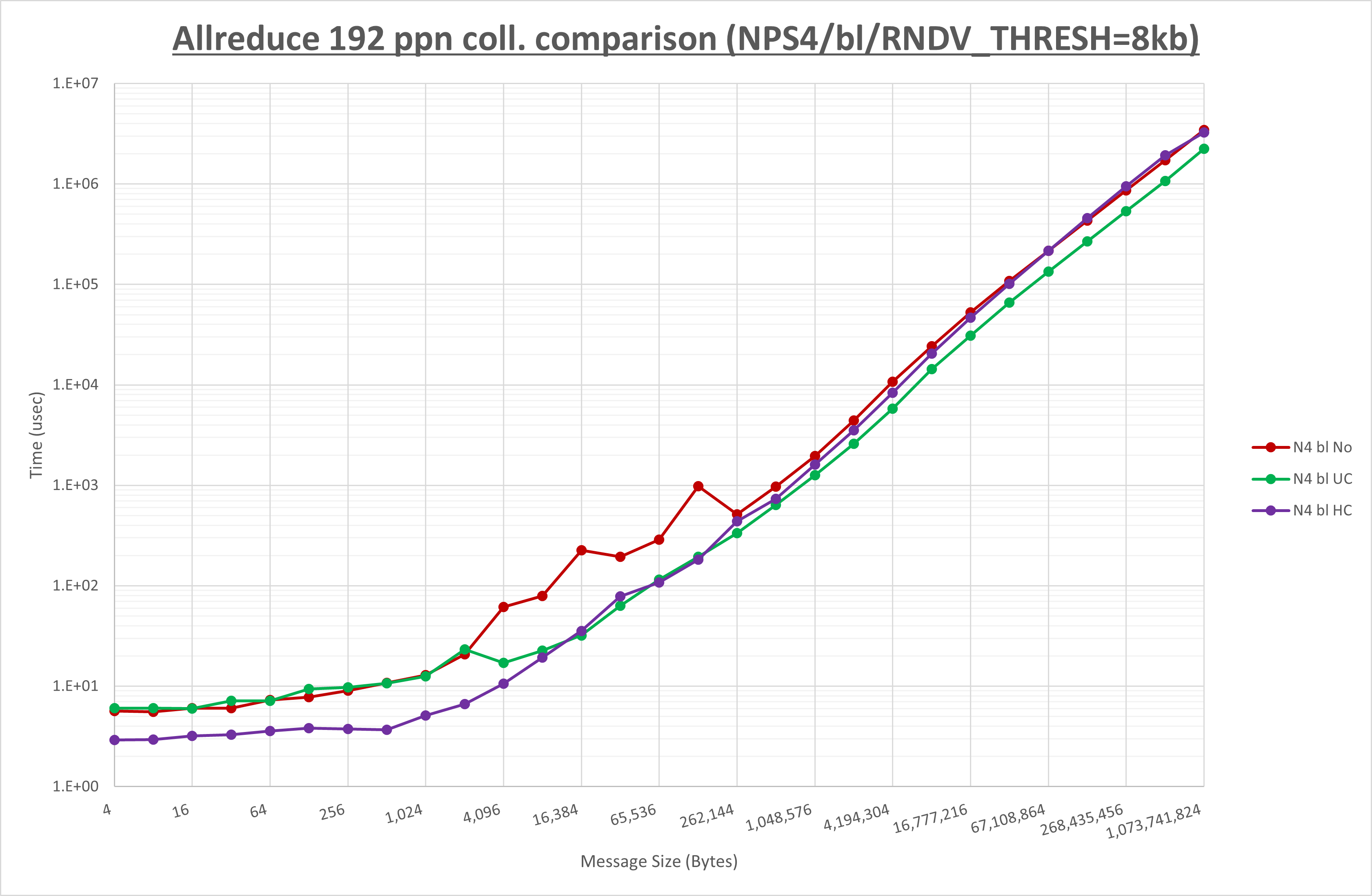

以上より、 NPS に差は無くブロック分割が有利なため、 NPS4 とブロック分割で集合通信コンポーネントを比較したものが以下のグラフです。
以上の結果は、以下のように考察することが出来ます。
- 集合通信コンポーネント未使用の場合は UCX_RNDV_THRESH の影響無し
- UCC はミドルメッセージサイズで UCX_RNDV_THRESH の影響があり8KBが最も性能が良い
- HCOLL は UCX_RNDV_THRESH の影響軽微
- NPS は有意な差無し
- MPIプロセス分割方法はサイクリック分割よりブロック分割が有利
- UCC は4KB以上のメッセージサイズで性能が向上しそのうち128KB以下のメッセージサイズで性能向上が顕著
- HCOLL は128KB以下のメッセージサイズで大幅に性能が向上
